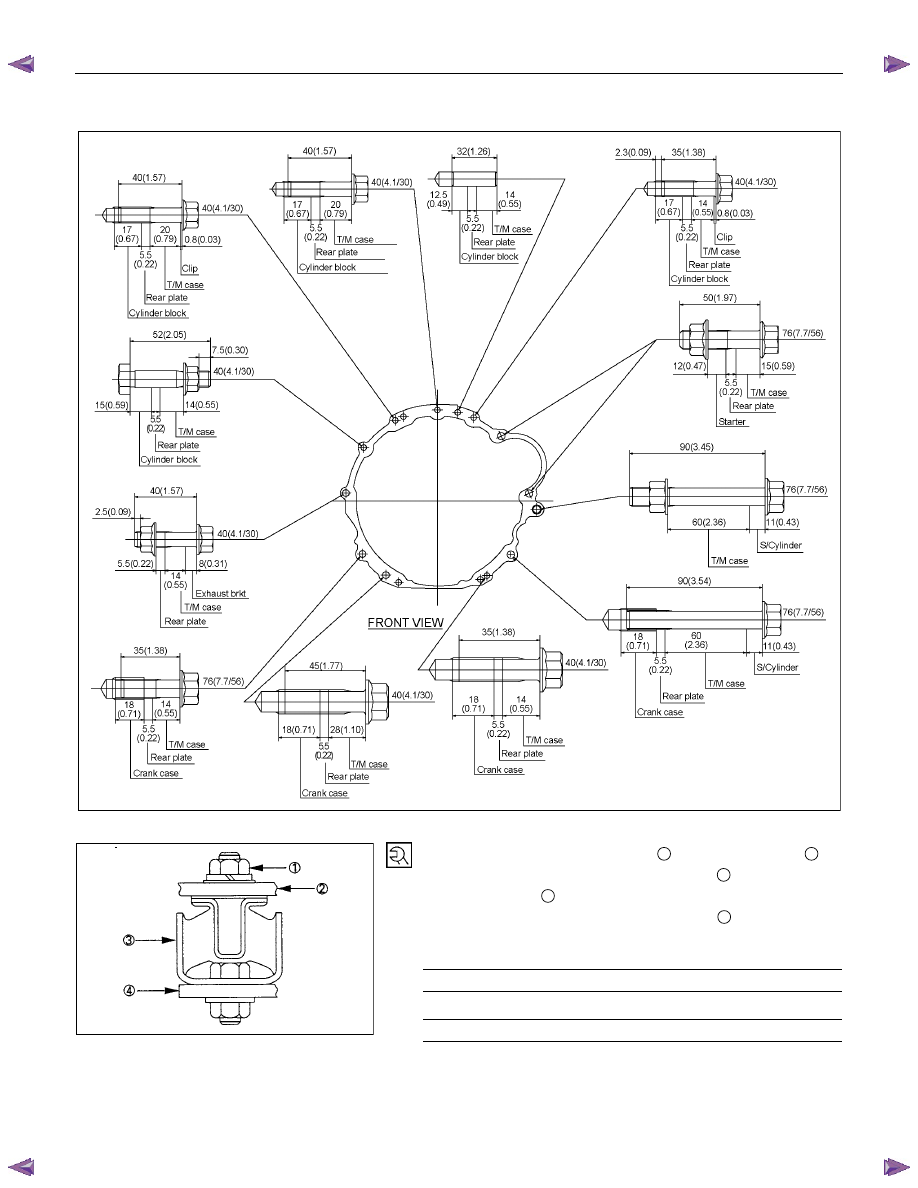

7B-12  MSG MODEL

N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)

mm (in)





RTW77BLF004201







10. Install the rear mounting rubber

3

 to the transmission

2

.

  Install the rear mounting rubber

3

to the No.3

crossmember

4

.

11. Tighten the rear mounting rubber nuts

1

 to the specified

forque.

Rear Mounting Rubber Nut Torque

N

⋅m (kgf⋅m/lb⋅ft)

41 (4.2 / 30)

Mounting Bolt Torgue

N

⋅m (kgf⋅m/lb⋅ft)

41 (4.2 / 30)

MSG MODEL  7B-13









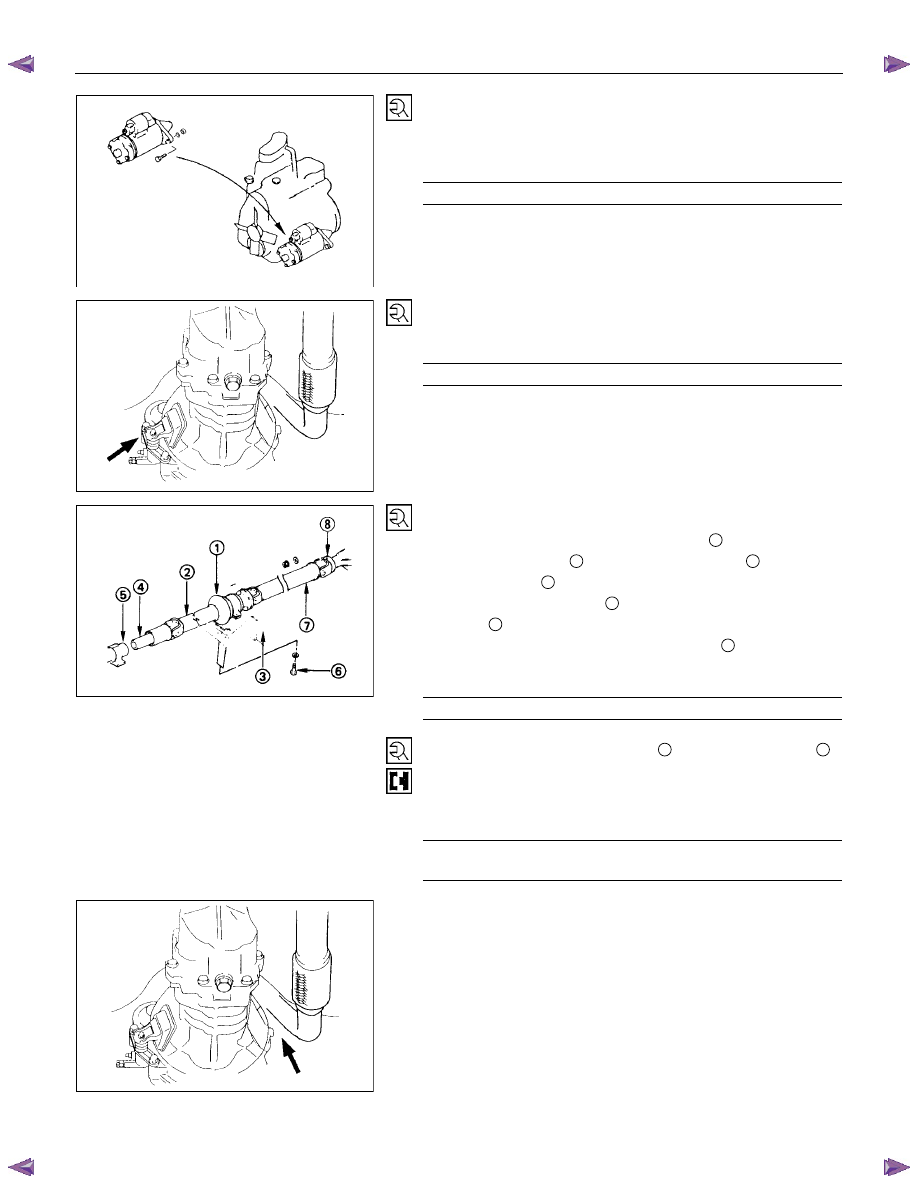

Starter Motor

1.  Install the starter motor to the engine rear plate.

2.  Tighten the starter motor bolts to the specified torque.

Starter Motor Torque

N

⋅m (kgf⋅m/lb⋅ft)

78 (8.0 / 58)









Slave Cylinder

Install the slave cylinder to the transmission case.
Slave Cylinder Bolt Torque

N

⋅m (kgf⋅m/lb⋅ft)

78 (8.0 / 58)



Harness Connector

Connect the back up light switch connector and speedometer
sensor connector.








Rear Propeller Shaft (Dual Shaft Type)

1.  Place the center bearing and retainer

1

 together with the

1st propeller shaft

2

 and 2nd propeller shaft

7

on the No.4

crossmember

3

.

2.  Insert the splined yoke

4

 into the transmission main shaft

spline

5

.

3.  Tighten the center bearing retainer bolts

6

 to the specified

torque.

Center Bearing Retainer Bolt Torque

N

⋅m (kgf⋅m/lb⋅ft)

61 (6.2 / 45)








4.  Connect the 2nd propeller shaft

7

 and drive pinion side

8

.



Be sure to align the setting marks applied at disassembly.

5.  Tighten the coupling bolts to the specified torque.
Propeller Shaft Flange Yoke Bolt
Torque N

⋅m (kgf⋅m/lb⋅ft)

M8 : 35 (3.6 / 26)

M10 : 63 (6.4 / 46)










Exhaust Pipe

1.  Install the exhaust pipe to the exhaust manifold and the 2nd

exhaust pipe.

2.  Install the exhaust pipe bracket to the transmission case.


7B-14  MSG MODEL



Gear Shift Lever

1.  Replenish the transmission case with the specified engine

oil.

Transmission Case Oil

lit(US gal.)

1.55 (0.41)







2.  Install the gear shift lever to the gear control box.

3. Tighten the gear shift lever cover bolts to the specified

torque.

Shift Lever Cover Bolt Torque

N

⋅m(kgf⋅m/lb⋅ft)

20 (2.0 / 14)

4.  Install the dust cover and the grommet.

5.  Install the front console assembly.

6.  Install the gear shift lever knob.







Lowering the Vehicle

1.  Place a jack beneath the vehicle.

2.  Raise the jack to remove the chassis stands.

3.  Lower the vehicle to the ground.







Engine Hood

Align the setting marks(applied at removal)on the engine hood
and the engine hood hinges to install the engine hood.







Battery Cable

Connect the negative (-) cable to the battery terminal.




MSG MODEL  7B-15

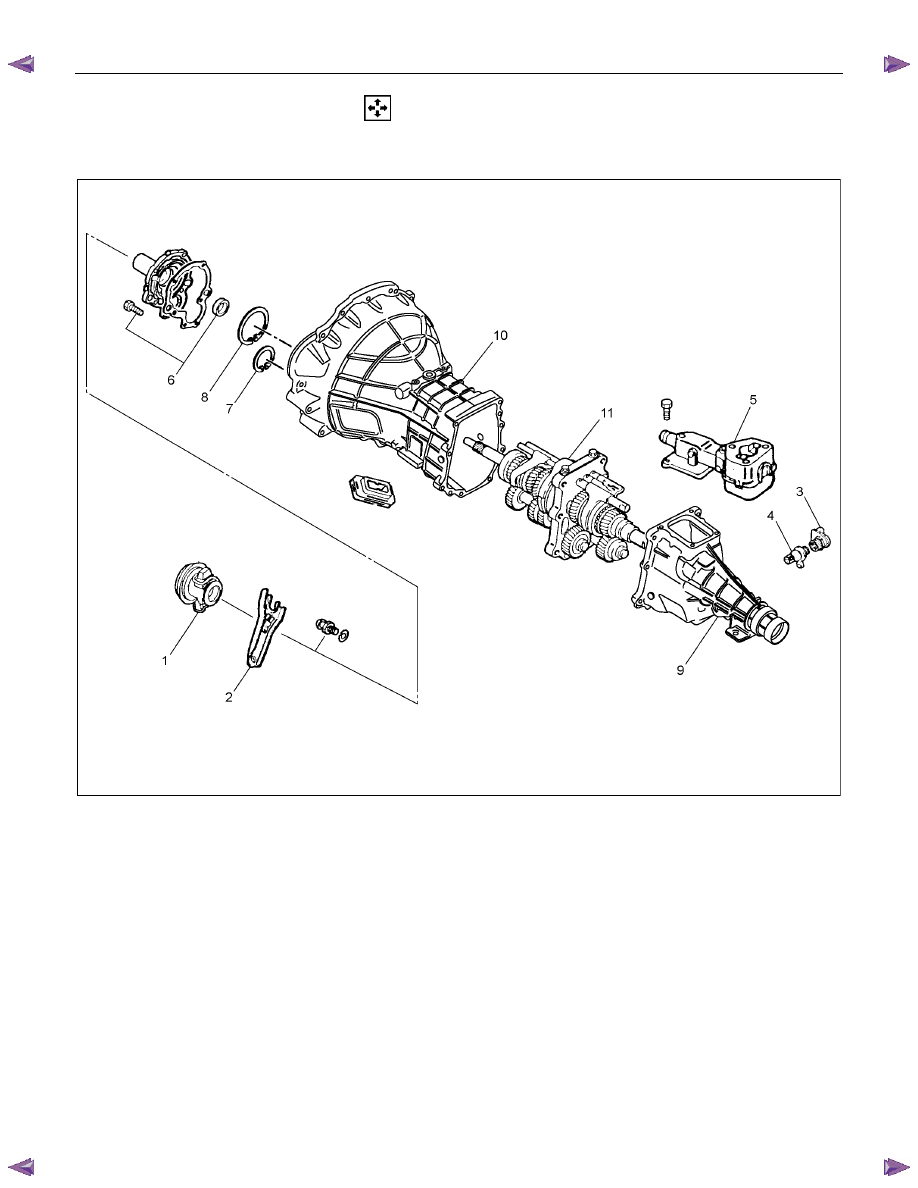

  DISASSEMBLY

MAJOR COMPONENTS









RTW47BLF000301



Disassembly Steps



1. Clutch shift block and release bearing



2. Clutch shift fork



3. Speedometer sensor



4. Speedometer driven gear assembly



5. Gear control box assembly

▲  6. Front cover with oil seal





▲  7. Counter gear snap ring

▲  8. Bearing snap ring


9. Rear cover with oil seal

  10. Transmission case
  11. Intermediate plate with gear assembly
