UNIT REPAIR (JR405E)  7A4-79



40ASSY091




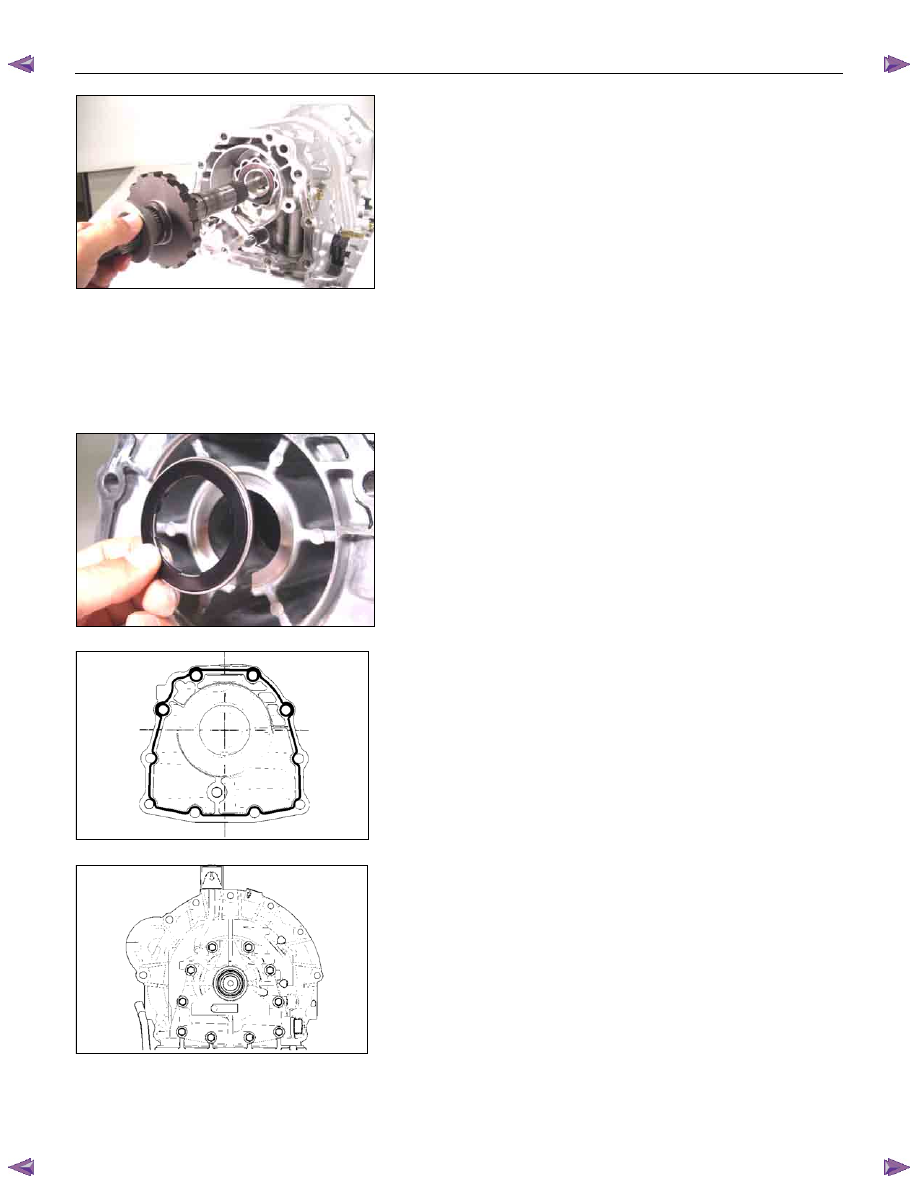

•  Push the output shaft into place.








19.Rear extension (2WD) or adapter case (4WD)

•  Use the oil seal installer to install the oil seal to the rear

extension (2WD) or adapter case (4WD).

Oil seal installer:

5-8840-2769-0 (2WD)

5-8840-2770-0 (4WD)



41ASSY096




•  Install the bearing (with bearing race) to the rear

extension (2WD) or adapter case (4WD).

NOTE:

••••  The black side (bearing race) of the bearing must be

visible.

••••  Apply Vaseline to the bearing.








249L300005




•  Apply sealing agent (TB1216B) to the rear extension

(2WD) or adapter case (4WD) contact surfaces.






249L300006



•  Install the rear extension (2WD) or adapter case (4WD)

to the transmission case and tighten the 10 bolts to the

specified torque.

Torque: 53 N

⋅⋅⋅⋅m (5.4 kgf⋅⋅⋅⋅m/39 Ib⋅⋅⋅⋅ft)



7A4-80  UNIT REPAIR (JR405E)



43ASSY119




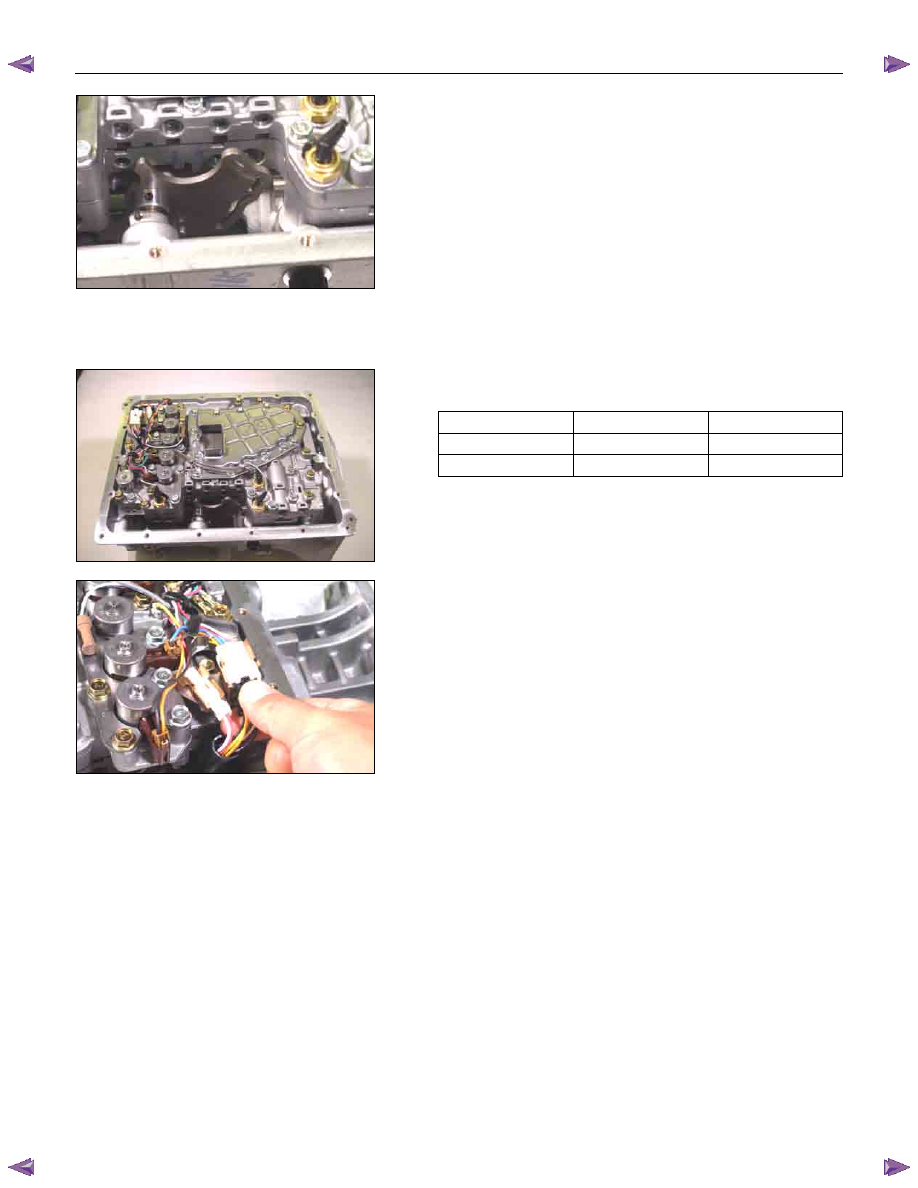

20.Control valve assembly

•  Align the manual valve and the manual plate of the

transmission case.

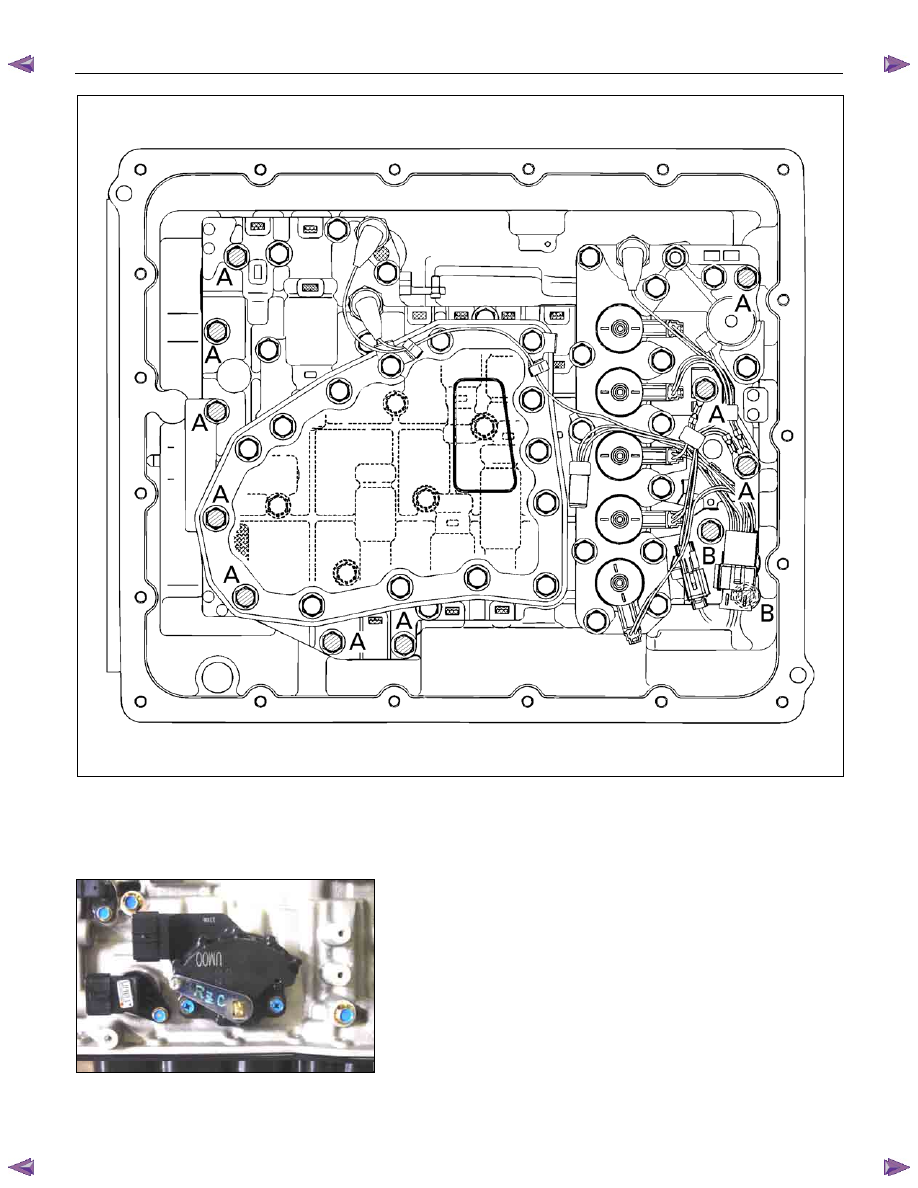

•  Install the control valve assembly and tighten the 12

fixing bolts to the specified torque.

Number of bolts

Length

Color

10 (A)

40 mm (1.57 in)

Gold

2 (B)

30 mm (1.18 in)

Gold



44ASSY121




Torque: 8 N

⋅⋅⋅⋅m (0.8 kgf⋅⋅⋅⋅m/69 Ib⋅⋅⋅⋅in)







45CV29




• Connect the harness assembly and control valve

assembly connectors.



UNIT REPAIR (JR405E)  7A4-81



244L300001






21.Oil pan

•  Install a new gasket and the oil pan.
•  Tighten the bolts to the specified torque.

Torque: 8 N

⋅⋅⋅⋅m (0.8 kgf⋅⋅⋅⋅m/69 lb⋅⋅⋅⋅in)



47INH-SW01




22.Inhibitor switch

•  Secure the inhibitor switch (1) by hand-tightening the 2

bolts.

•  Use the inhibitor switch set plate to align the neutral

holes (manual shaft and inhibitor switch).

Turn the inhibitor switch to adjust it.

Inhibitor switch set plate: 5-8840-2763-0

NOTE:
Inhibitor switch adjustment is very important.
If the inhibitor switch is not correctly adjusted, the
automatic transmission will not function normally.

•  Tighten the 2 inhibitor switch bolts to the specified

torque.

7A4-82  UNIT REPAIR (JR405E)

Torque: 6 N

⋅⋅⋅⋅m (0.6 kgf⋅⋅⋅⋅m/52 lb⋅⋅⋅⋅in)

•  Remove the holding fixture from the transmission case.







RTW47ASH001001

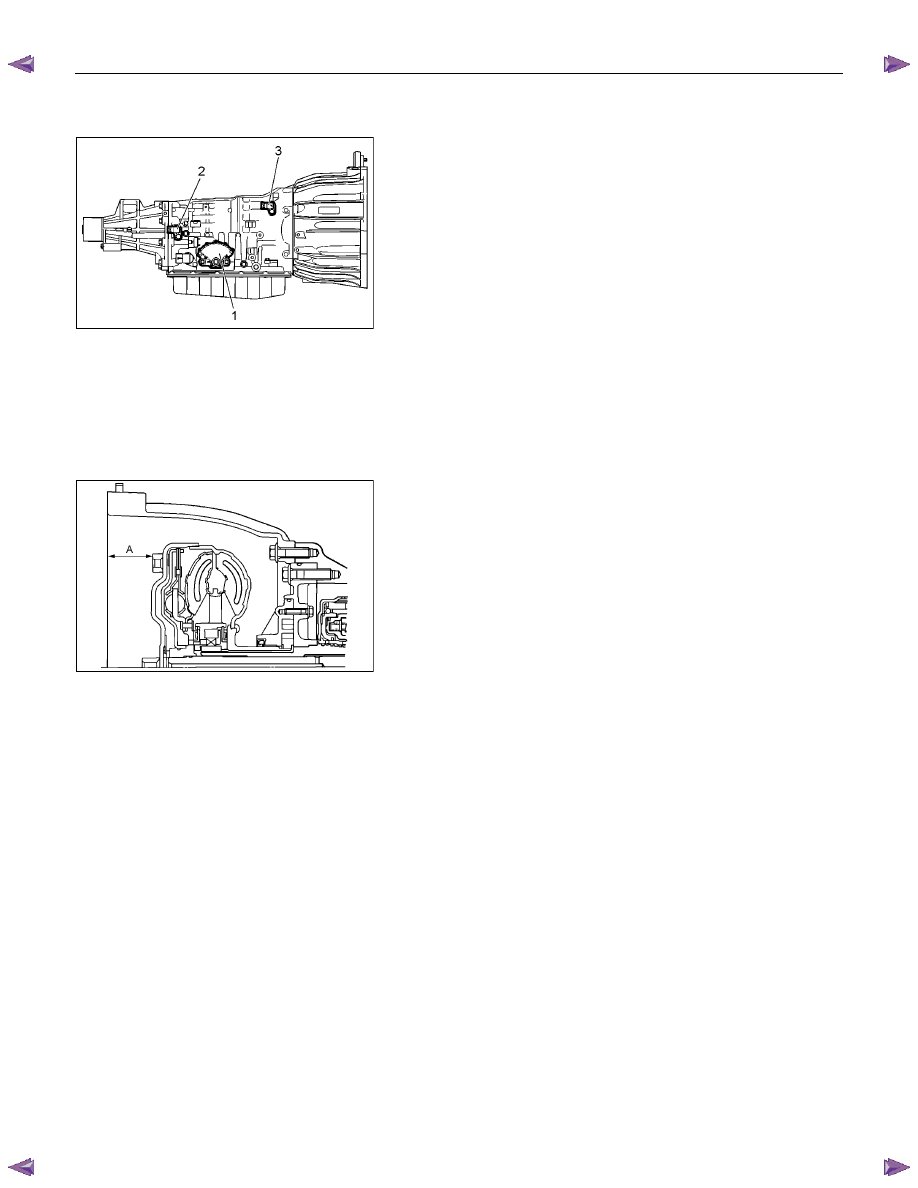

23.Speed sensor and turbine sensor

•  Apply ATF to the new O-rings and install them in the

speed sensor (2) and the turbine sensor (3).

•  Install the speed sensor and the turbine sensor. Tighten

the bolt to the specified torque.

Torque: 6 N

⋅⋅⋅⋅m (0.6 kgf⋅⋅⋅⋅m/52 Ib⋅⋅⋅⋅in)

24.Torque converter

•  Pour the new ATF into the torque converter.
•  Shake the torque converter to thoroughly clean the

inside.

•  Drain the ATF from the torque converter.
•  Pour the new ATF into the torque converter.

NOTE:
If significant amounts of foreign material (clutch facing,
metallic fragments, etc.) are found in the automatic
transmission at time of disassembly, the existing torque
converter must be replaced with a new one.







RTW47ASH000901




•  Install the torque converter.
•  Measure the torque converter end play (A).

If the measured value is greater than the specified

minimum, the torque converter is correctly installed.

Torque converter end pay (Minimum): 67 mm (2.64

in)
