SHEET METAL  2B-7













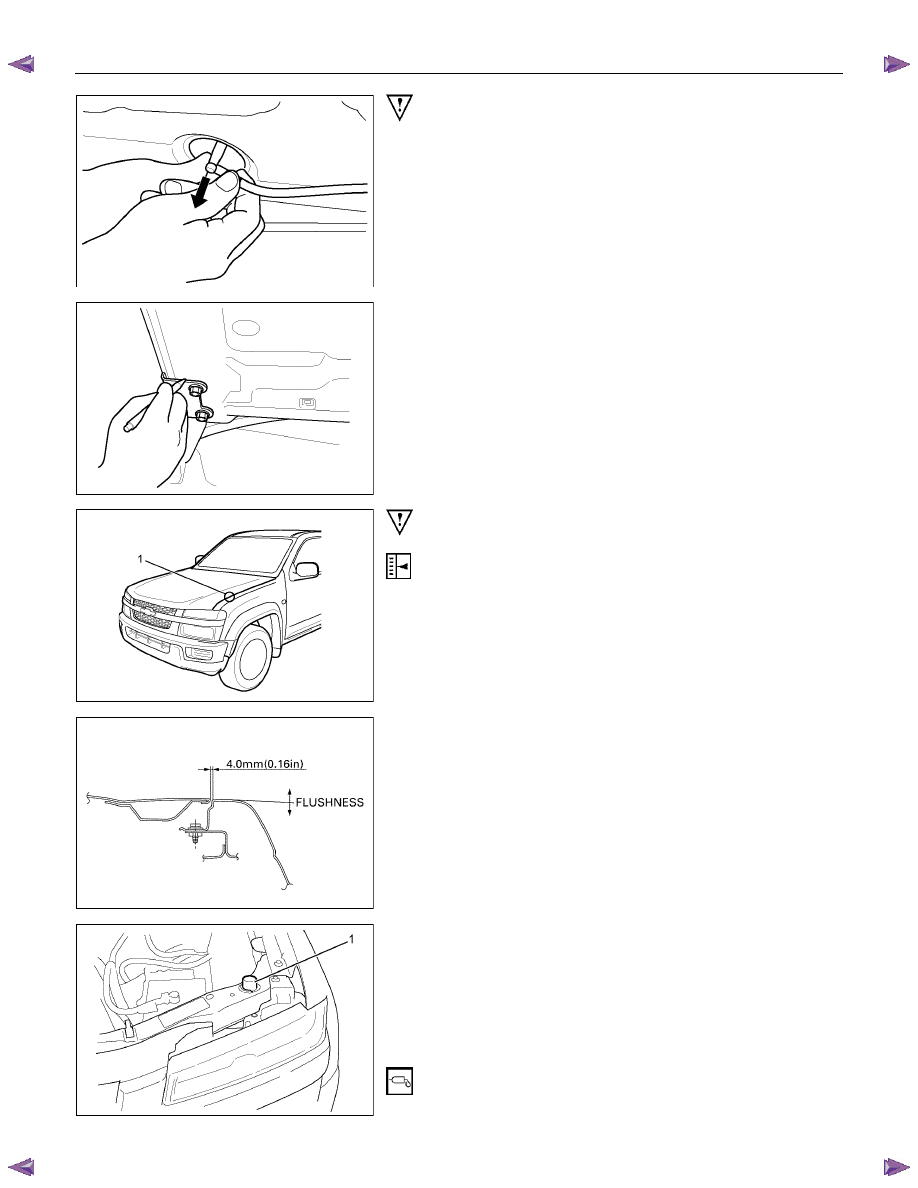

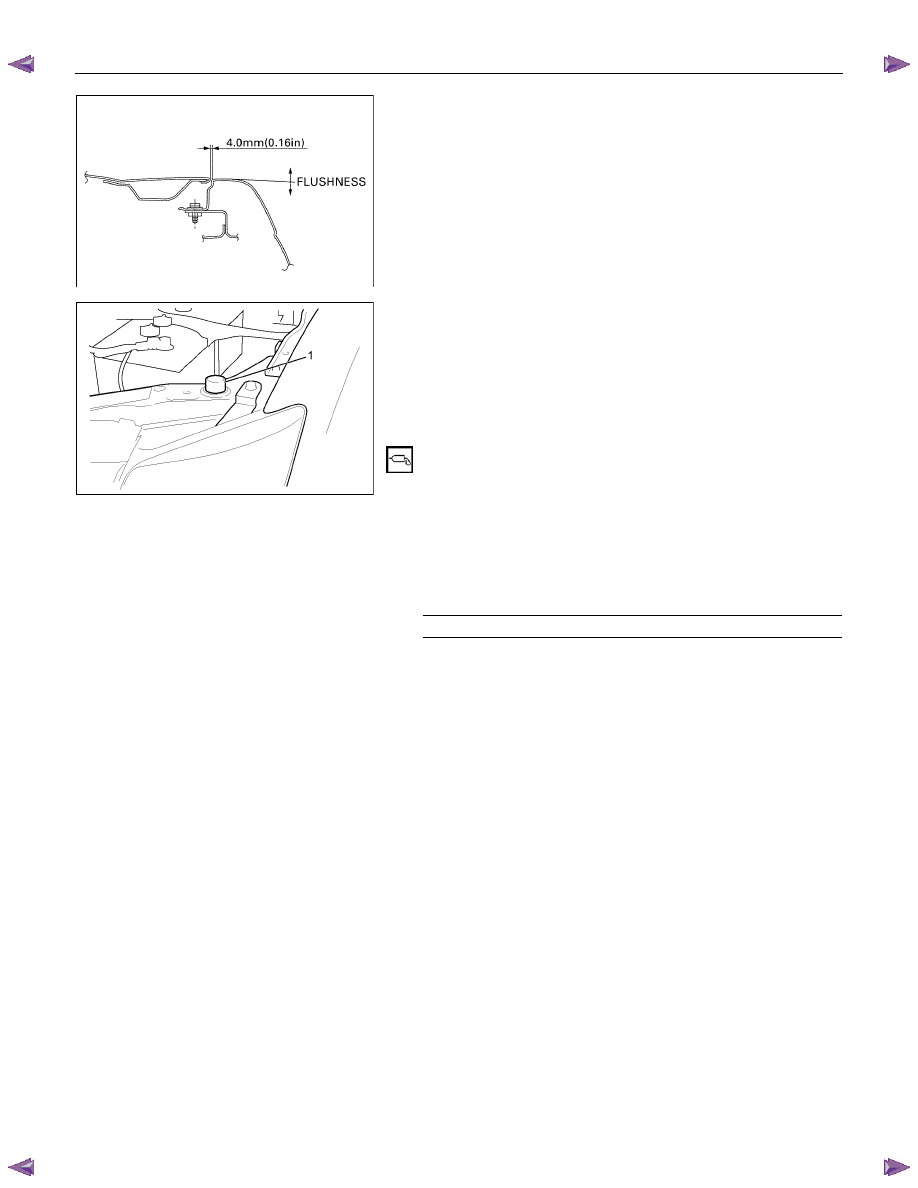

•  Clearance : 4.0 mm (0.16 in)
•  Height (step) : Flushness
•  Adjust clearance using the hinges on the engine hood.








RTW72BSH000701










•  Adjust height (step) using the hood rests (1).












Engine Hood Striker
•  Apply a light coat of grease to the striker.








4. Hood Hinge Bolt
•  Tighten the engine hood hinge fixing bolts to the specified

torque.



Torque N

⋅m(kgf⋅m/lb⋅in)

10 (1.0 / 87)



2B-8  SHEET METAL

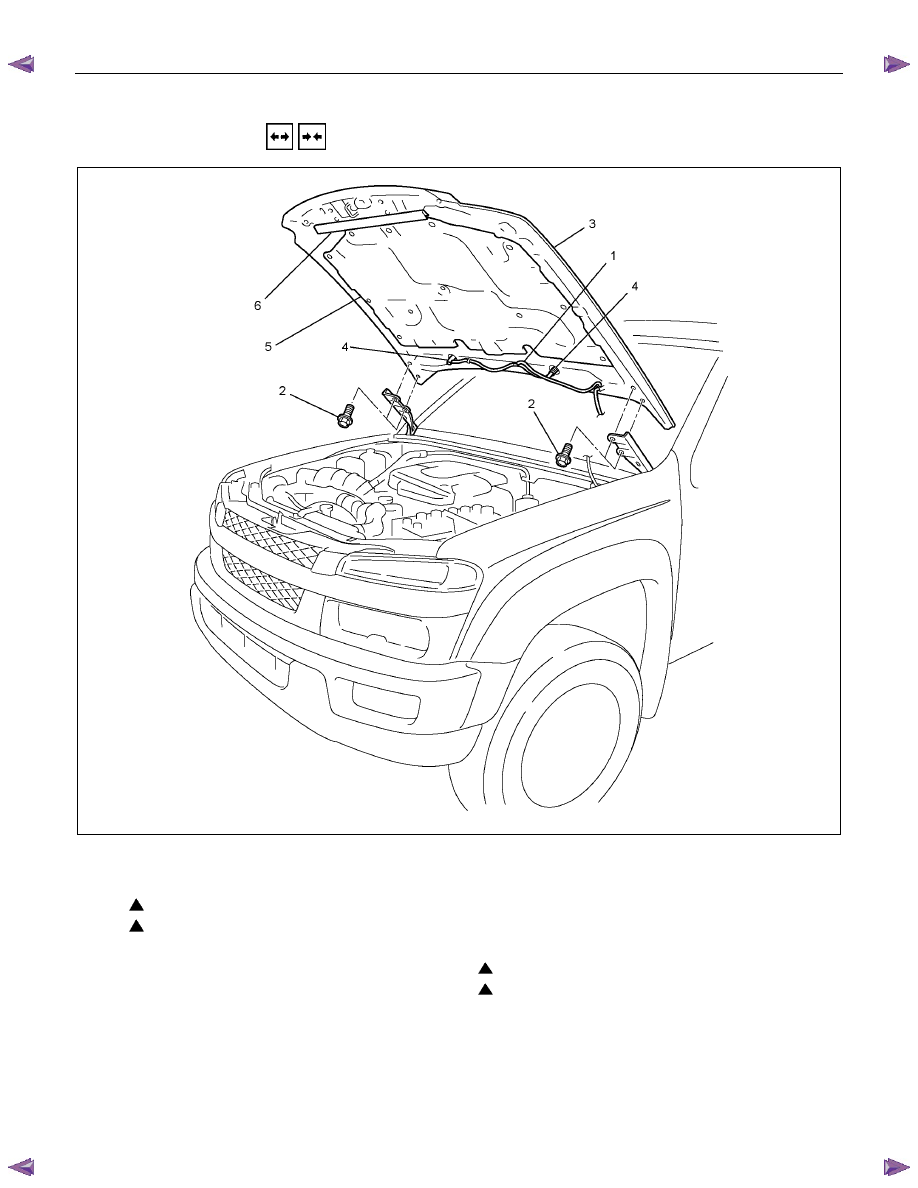

ENGINE HOOD ASSEMBLY (B TYPE)



  REMOVAL AND INSTALLATION







RTW72BLF000901



Removal Steps



Installation Steps

  1. Washer nozzle tube

  2. Hood hinge bolts



3. Engine hood



4. Washer nozzle



5. Hood insulator



6. Hood seal





6. Hood seal



5. Hood insulator



4. Washer nozzle

  3. Engine hood

  2. Hood hinge bolts



1. Washer nozzle tube



SHEET METAL  2B-9







RUW52BSH002501



Important Operations - Removal

1.  Washer Nozzle Tube

4)  Open the hood.

5)  Support the hood.

6)  Remove the windshield washer nozzle tube.











RUW52BSH002601



2.  Hood Hinge Bolts
•  Before removing the hinges from the engine hood, scribe a

mark showing location of the hinges to facilitate installation in
the original position.





RTW72BSH001101



Important Operations - Installation

3. Engine Hood
•  Check the engine hood and fender. (1)














•  Clearance : 4.0 mm (0.16 in)
•  Height (step) : Flushness
•  Adjust clearance using the hinges on the engine hood.








RTW52BSH000301










•  Adjust height (step) using the hood rests (1).












Engine Hood Striker
•  Apply a light coat of grease to the striker.


2B-10  SHEET METAL







2.  Hood Hinge Bolts
•  Tighten the engine hood hinge fixing bolts to the specified

torque.



Torque N

⋅m(kgf⋅m/lb⋅in)

10 (1.0 / 87)
