SMT924C

7.

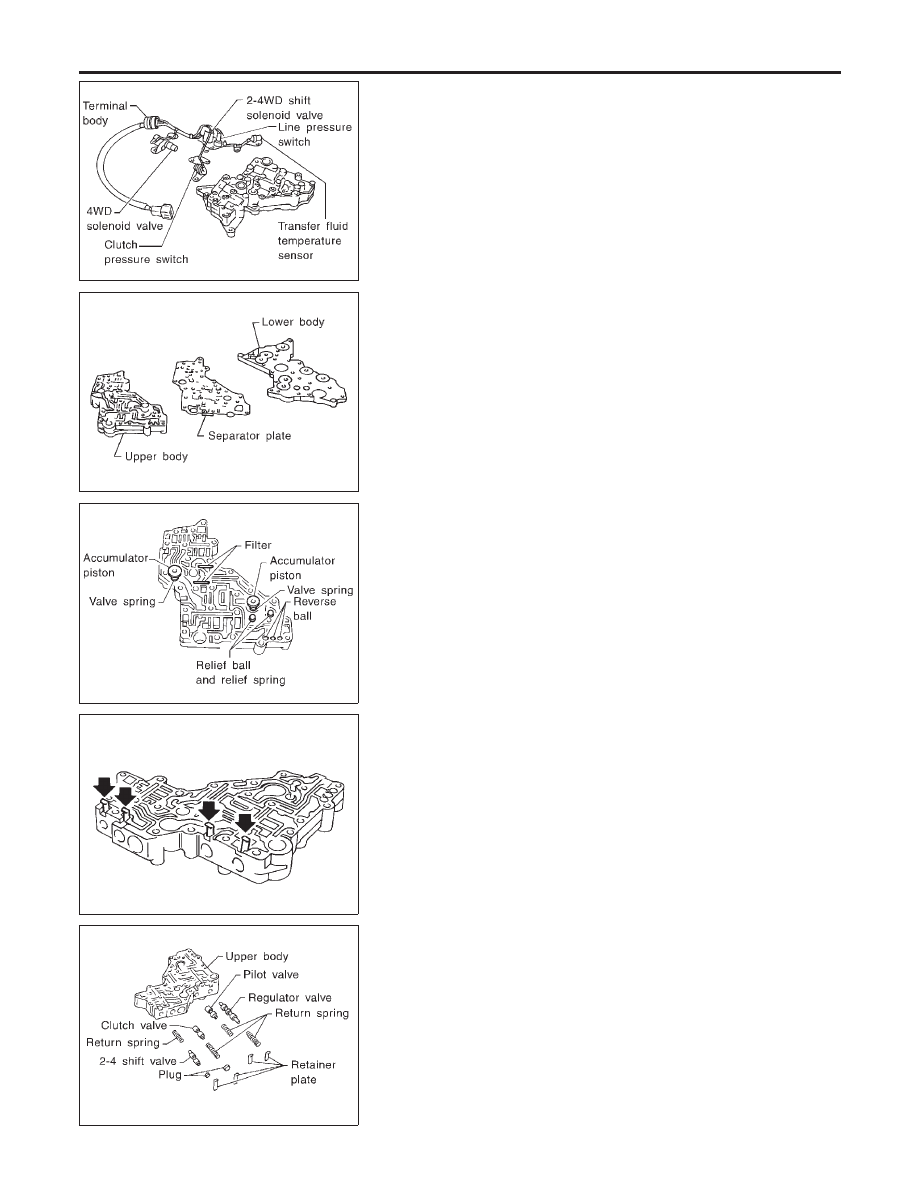

Remove 4WD solenoid valve, clutch pressure switch, 2-4WD
shift solenoid valve, line pressure switch, and transfer fluid
temperature sensor from control valve assembly.

8.

Remove O-rings from each solenoid valve, switch and termi-
nal body.

I

Do not reuse O-rings.

SMT925C

9.

Place control valve with lower body facing up, remove two
mounting bolts, and then remove lower body and separator
plate from upper body.

CAUTION:

I

Be careful not to drop relief balls. Detach lower body care-
fully.

I

Do not reuse separator plate.

SMT926C

10. Make sure reverse balls, relief balls and relief springs, accu-

mulator pistons, valve springs, and filters are securely installed
as shown in the figure, and remove them.

SMT927C

11. Remove retainer plates.

SMT928CA

12. Remove each control valve, spring and plug.

DISASSEMBLY

Center Case (Cont’d)

TF-130

SMT929C

Mainshaft Rear Bearing

NBTF0078S05

1.

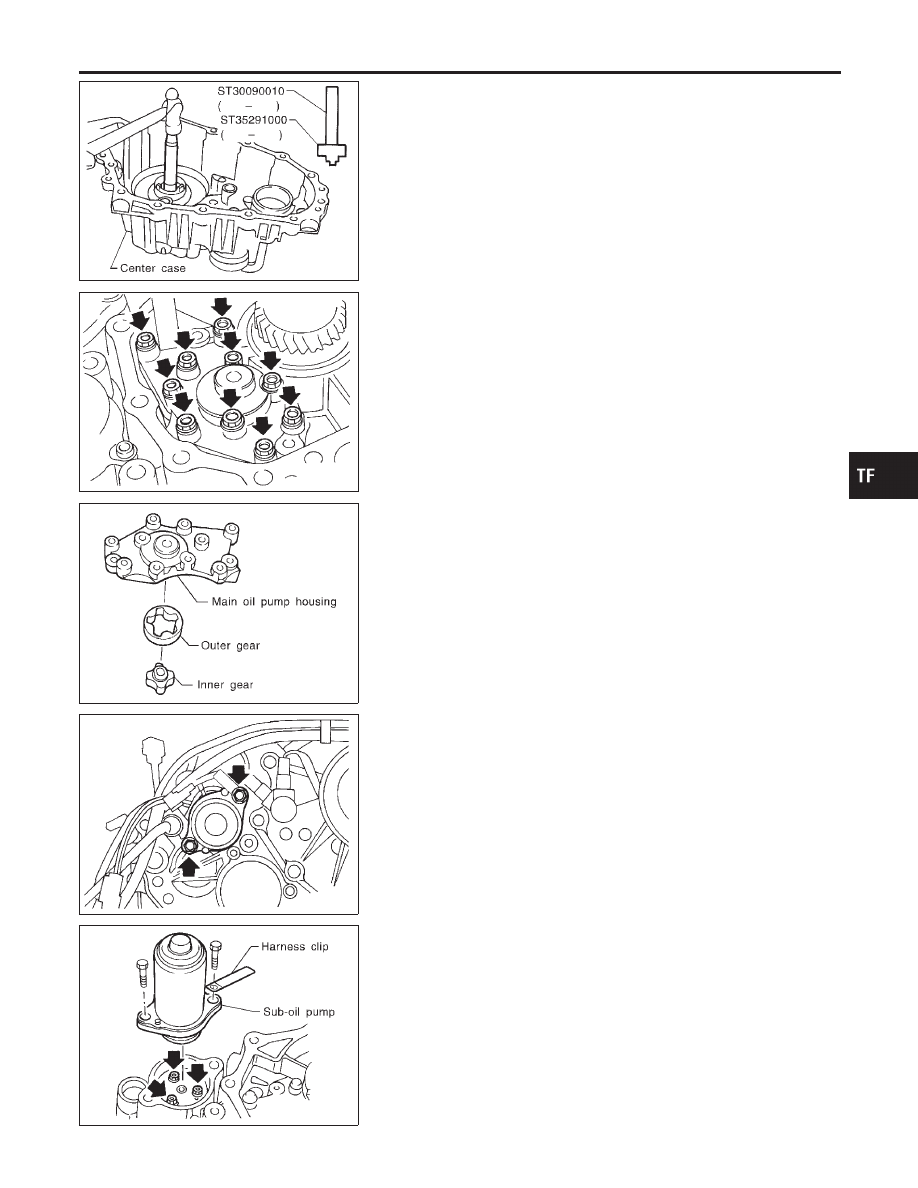

Remove mainshaft rear bearing from center case using a
remover (ST35291000) and a remover (ST30090010).

SMT930C

Main Oil Pump

NBTF0078S06

1.

Remove bolts as shown in figure to detach main oil pump.

SMT931C

2.

Remove outer gear and inner gear.

SMT932C

Sub-oil Pump

NBTF0078S07

1.

Remove bolts to detach transfer motor from center case. Then
remove O-ring from the transfer motor.

I

Do not reuse O-ring.

SMT933C

2.

Remove sub-oil pump mounting bolts.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

Center Case (Cont’d)

TF-131

SMT934C

3.

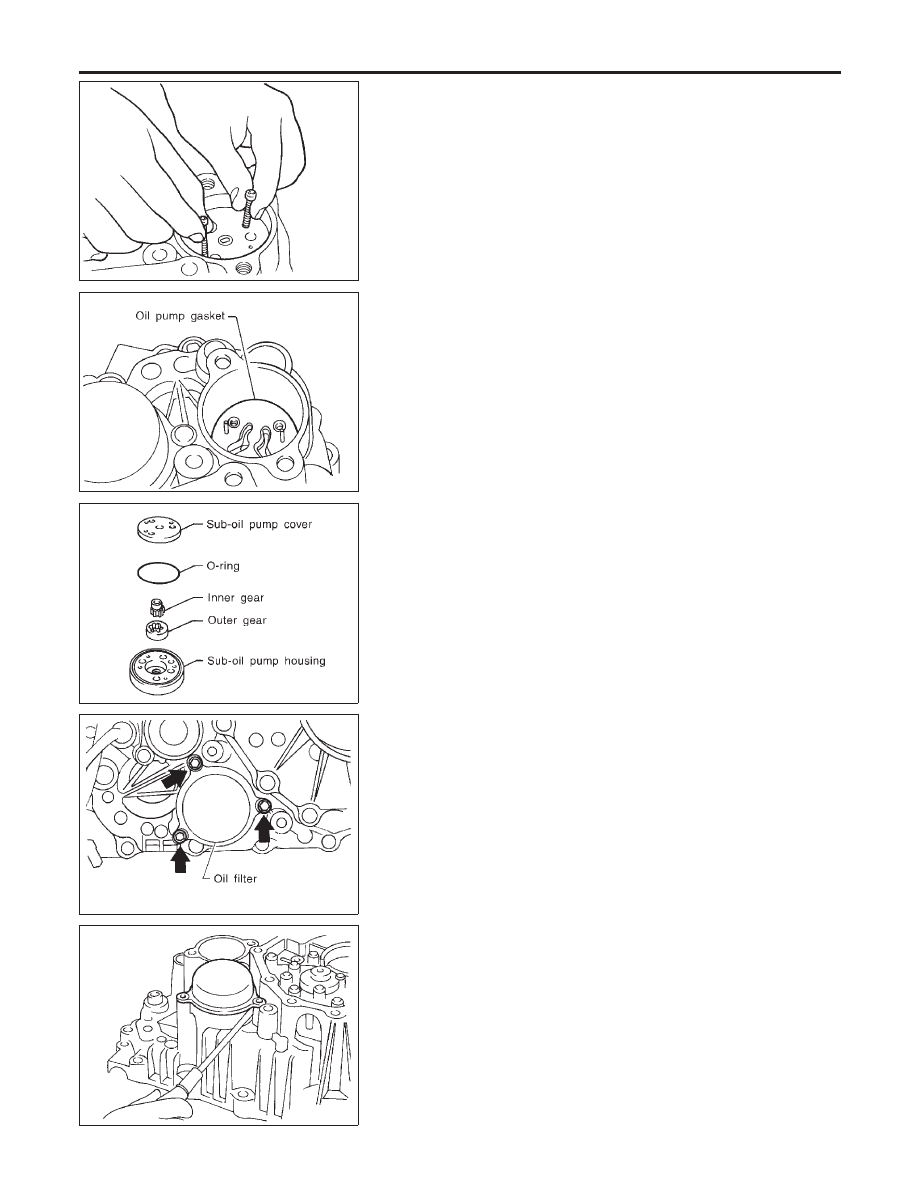

Thread two bolts (M4 x 0.8) into the holes of sub-oil pump as
shown in the figure, and pull out to remove sub-oil pump.

SMT935C

4.

Remove oil pump gasket.

I

Do not reuse gasket.

SMT936C

5.

Remove sub-oil pump cover, outer gear, inner gear and O-ring
from sub-oil pump housing.

I

Do not reuse O-ring.

SMT937C

Oil Filter

NBTF0078S08

1.

Remove bolts for oil filter.

SMT938C

2.

Insert a screwdriver as shown in the figure to remove oil filter.

DISASSEMBLY

Center Case (Cont’d)

TF-132

SMT939C

3.

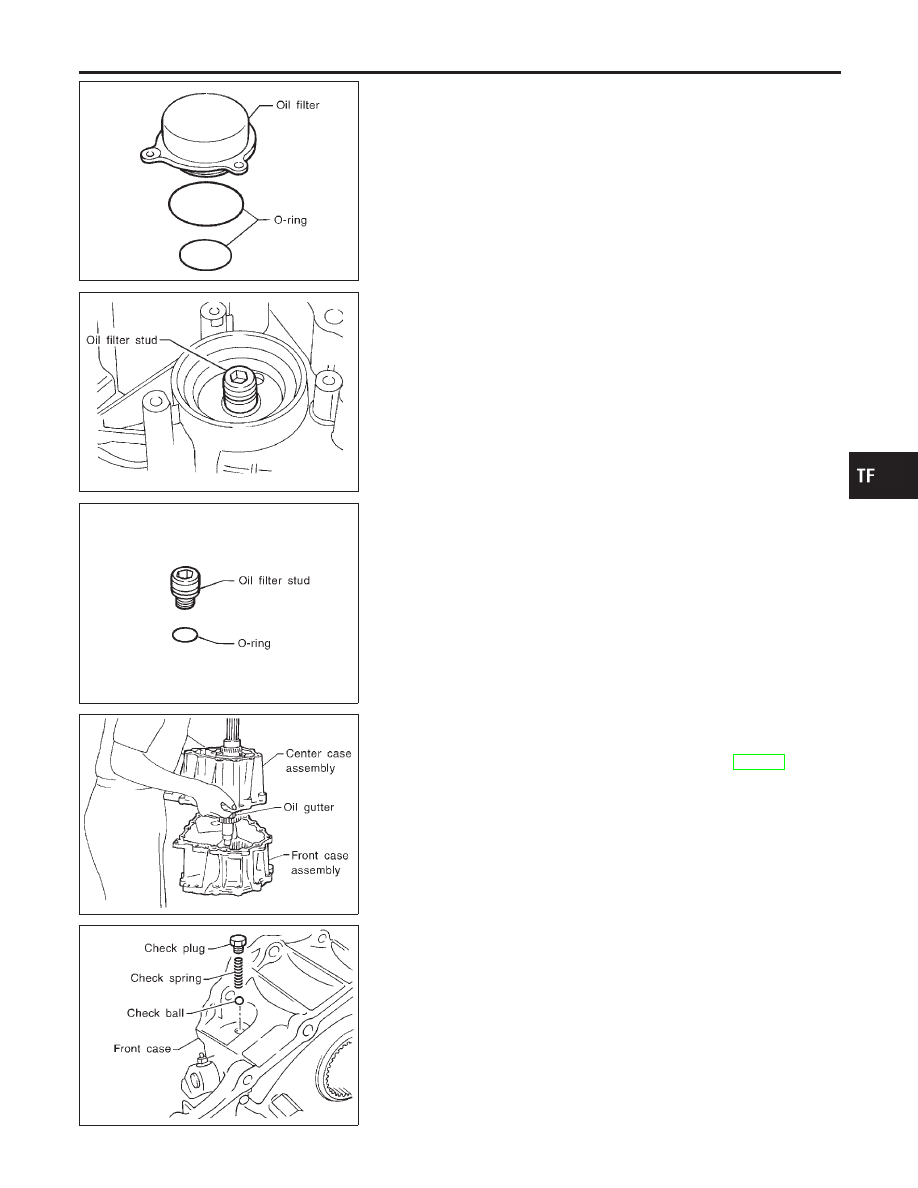

Remove O-rings from oil filter.

I

Do not reuse O-rings.

SMT940C

4.

Remove oil filter stud.

SMT941C

5.

Remove O-ring from oil filter stud.

I

Do not reuse O-ring.

SMT895C

Front Case

DISASSEMBLY

NBTF0079

1.

Remove rear case from center case. Refer to TF-123.

2.

Remove front case from center case.

SMT990C

Shift Rod Components

NBTF0079S01

1.

Remove check plug, then check spring and check ball.

2.

Remove wait detection switch.
