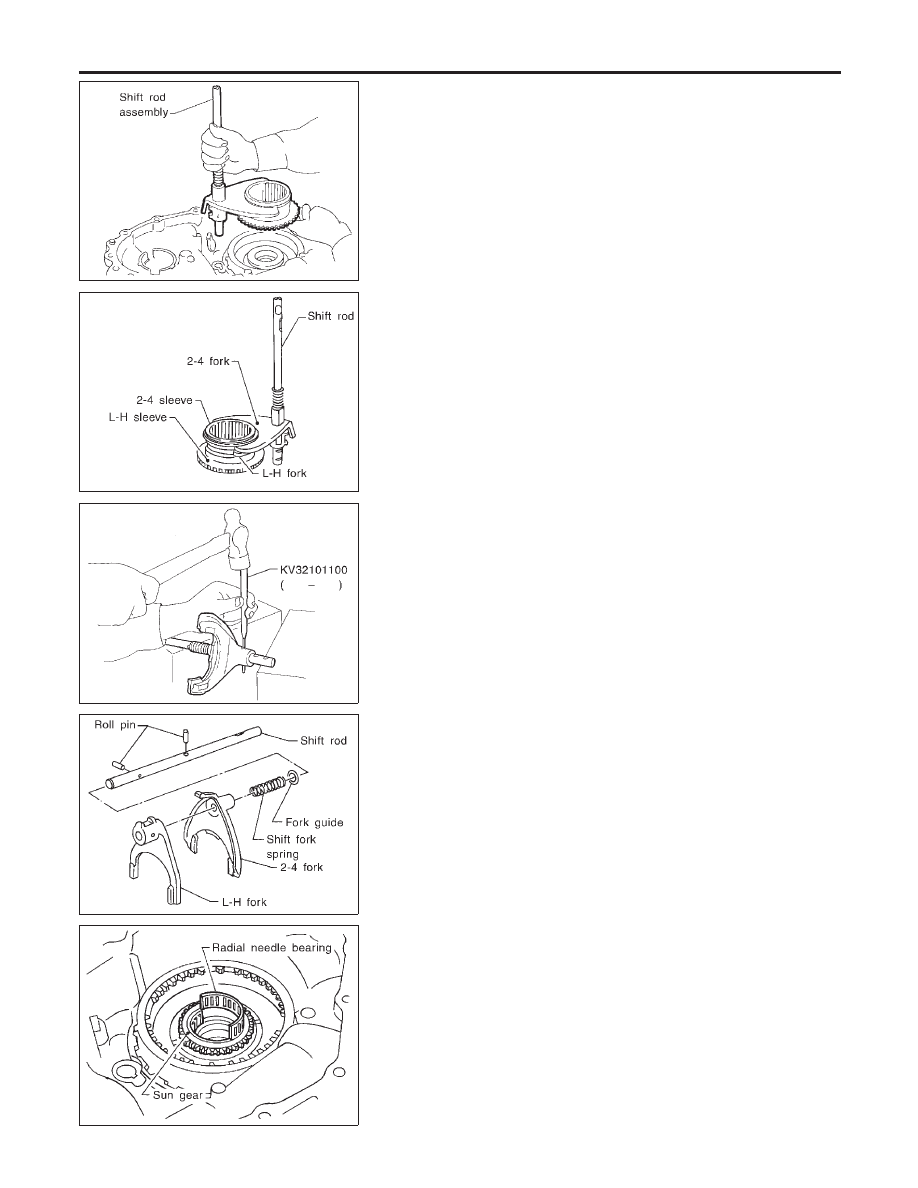

SMT991C

3.

Remove shift rod components together with 2-4 sleeve and
L-H sleeve.

SMT992C

4.

Remove 2-4 sleeve and L-H sleeve from 2-4 fork and L-H fork
respectively.

SMT993C

5.

Drive out roll pin from shift rod.

I

Do not reuse roll pin.

SMT994C

6.

Remove L-H fork, 2-4 fork, shift fork spring and fork guide from
shift rod.

SMT995C

Planetary Carrier, Sun Gear and Internal Gear

NBTF0079S02

1.

Remove radial needle bearing from sun gear.

DISASSEMBLY

Front Case (Cont’d)

TF-134

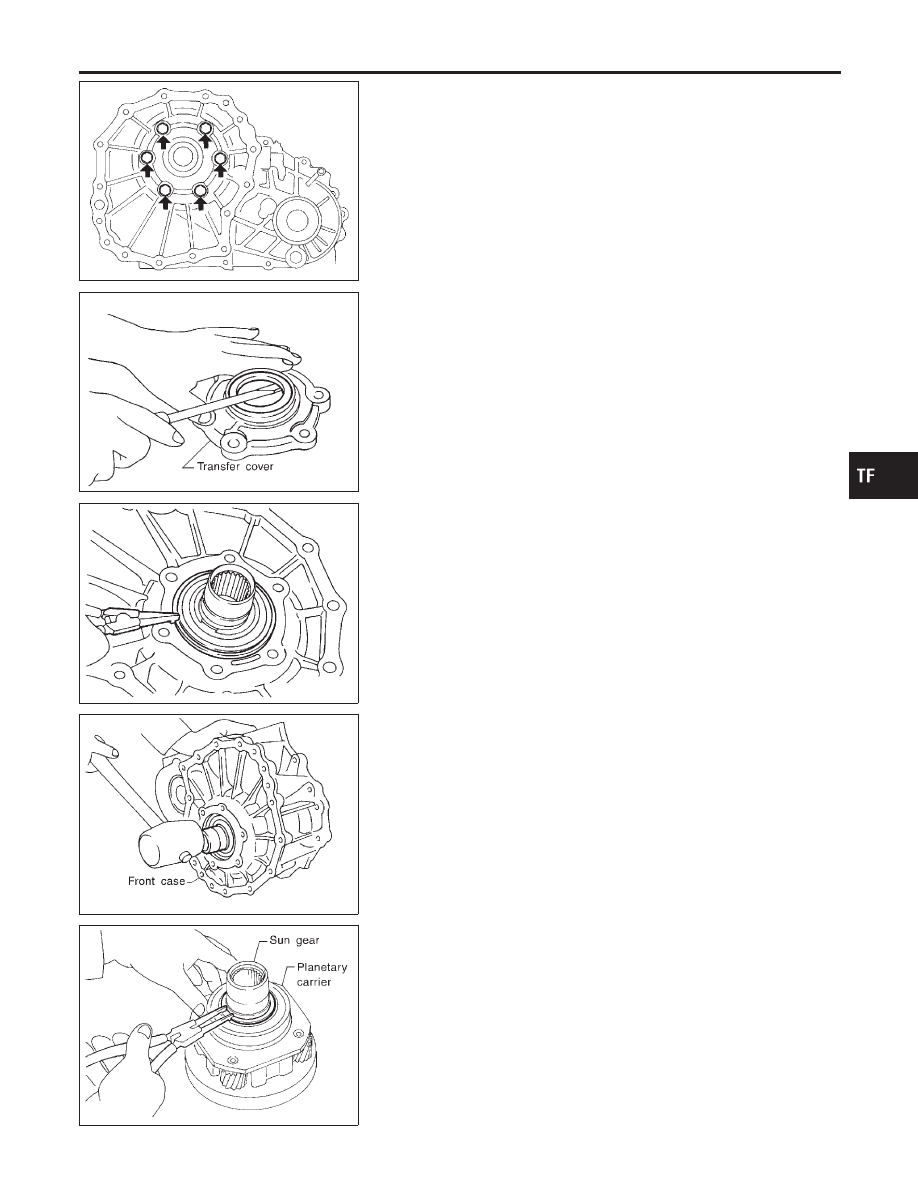

SMT996C

2.

Remove bolts to detach transfer cover.

I

Do not reuse bolts.

SMT997C

3.

Remove oil seal from transfer cover.

I

Do not reuse oil seal.

SMT998C

4.

Remove snap ring from main gear bearing.

I

Do not reuse snap ring.

SMT999C

5.

Remove sun gear by tapping it lightly.

SMT001D

6.

Remove snap ring from sun gear.

I

Do not reuse snap ring as it is a selective part.

7.

Remove washer from sun gear.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

Front Case (Cont’d)

TF-135

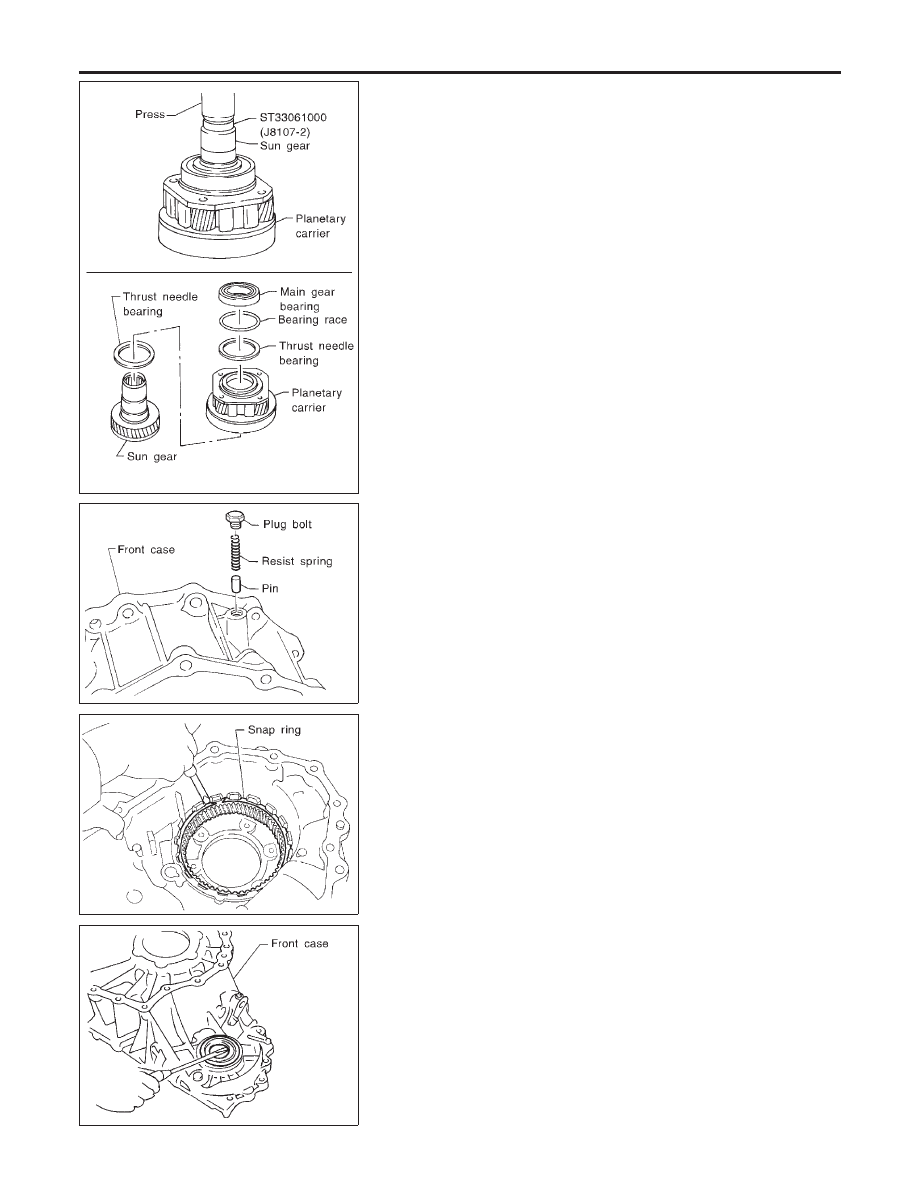

SMT002DA

8.

Set an adapter to sun gear as shown in the figure. Remove sun
gear from planetary carrier. Remove main gear bearing, bear-
ing race and thrust needle bearing (front and rear of planetary
carrier) from sun gear.

SMT003D

9.

Remove plug bolt, then remove resist spring and pin.

SMT004D

10. Remove snap ring, and remove internal gear.

I

Do not reuse snap ring.

SMT005D

11. Remove front oil seal.

I

Do not reuse oil seal.

12. Loosen nut of outer lever assembly to pull out cotter pin, and

remove outer lever.

13. Remove inner lever assembly.

DISASSEMBLY

Front Case (Cont’d)

TF-136

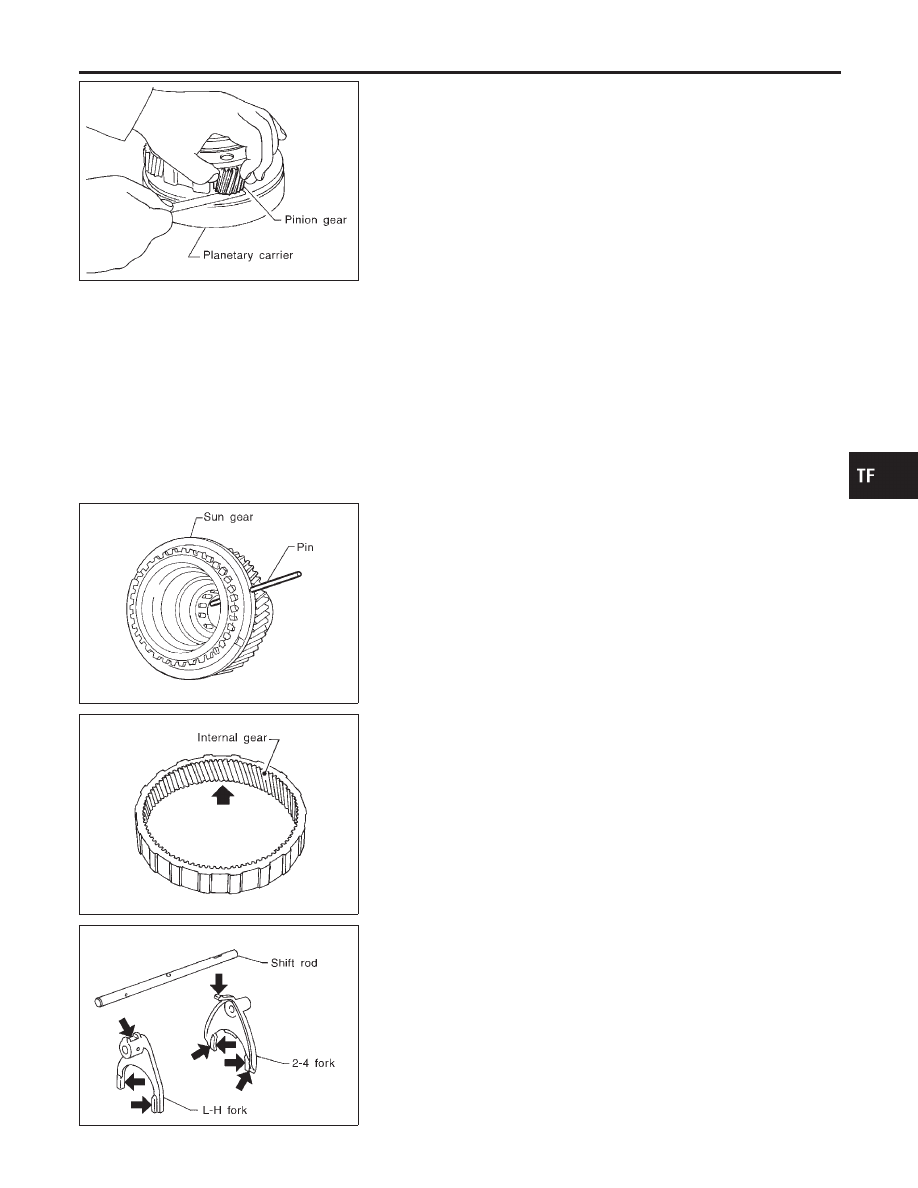

SMT006D

Front Case

INSPECTION

NBTF0080

Planetary Carrier

NBTF0080S01

I

Measure end play of each pinion gear, and make sure the
measurement is within specification shown below. If out of
specification, replace planetary carrier with new one.

Pinion gear end play:

0.1 - 0.7 mm (0.004 - 0.028 in)

I

Check working face of each gear, bearing and others for
damage, burrs, partial wear, dents and other abnormality. If
any is found, replace planetary carrier with new one.

SMT007D

Sun Gear

NBTF0080S02

I

Check if oil passage of sun gear is clogged. For this, try to pass
a 3.6 mm (0.142 in) dia. wire through oil passage as shown in
the figure.

I

Check sliding/contact surface of each gear, bearing and others
for damage, burrs, partial wear, dents, and other abnormality.
If any is found, replace sun gear with new one.

SMT008D

Internal Gear

NBTF0080S03

I

Check internal gear teeth for damage, partial wear, dents and
other abnormality. If any is found, replace internal gear with
new one.

SMT009D

Shift Rod Components

NBTF0080S04

I

Check working face of shift rod and fork for wear, partial wear,
bending and other abnormality. If any is found, replace with
new one.
