Infiniti QX4 (R50). Manual - part 589

2.

Align width across flat-notch with oil pump groove, and install
transfer motor.

3.

Tighten bolts.

: 41 - 48 N·m (4.2 - 4.9 kg-m, 30 - 35 ft-lb)

4.

Install breather pipe to transfer motor.

5.

Connect transfer motor harness connector.

SMT875C

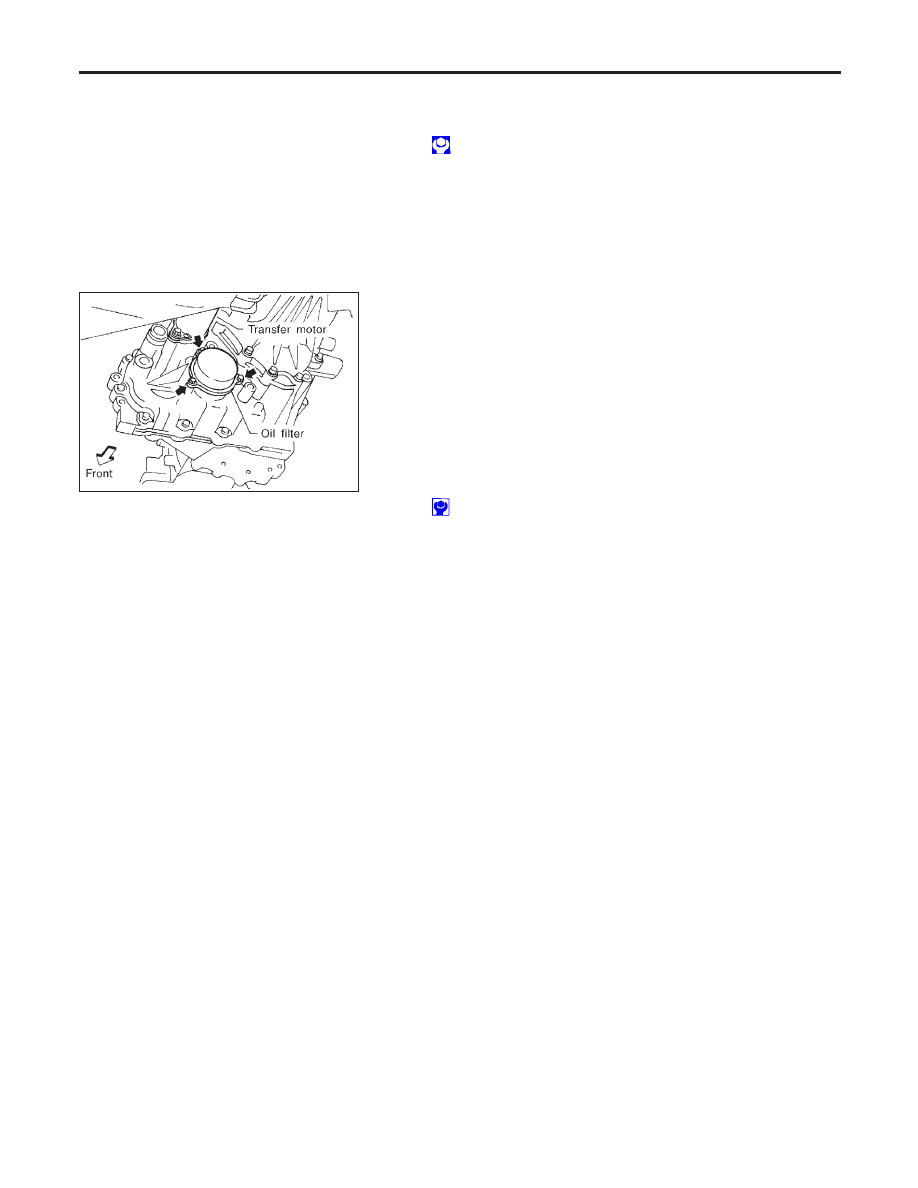

Transfer Oil Filter

REMOVAL

NBTF0071

I

Remove bolts to detach oil filter.

I

When removing oil filter from transfer, avoid damaging it.
Be sure to loosen bolts evenly.

I

When removing oil filter, be sure to replace O-ring with
new one.

INSTALLATION

NBTF0072

1.

Apply petroleum jelly or ATF to O-ring.

2.

Tighten bolts evenly to install oil filter.

: 7 - 9 N·m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

I

Be sure not to damage oil filter.

ON-VEHICLE SERVICE

Transfer Motor (Cont’d)

TF-118

SMT897C

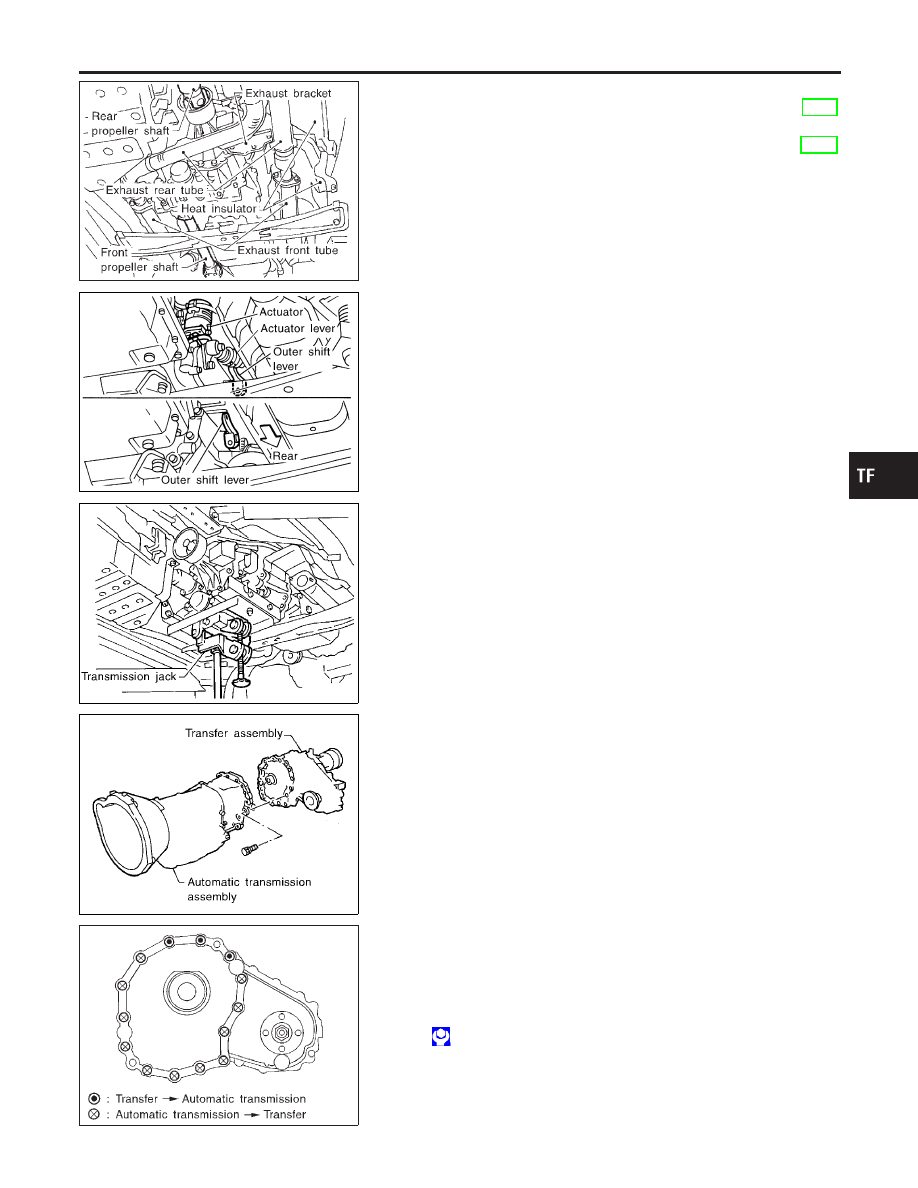

Removal

NBTF0073

1.

Remove exhaust front and rear tubes. Refer to FE-8,
“EXHAUST SYSTEM”.

2.

Remove front and rear propeller shaft. Refer to PD-6,
“Removal and Installation”.

3.

Insert plug into rear oil seal after removing propeller shaft.

I

Be careful not to damage spline, sleeve yoke and rear oil
seal, when removing propeller shaft.

4.

Disconnect neutral-4LO switch, front revolution sensor, ATP
switch, transfer motor and 4WD shift switch harness connec-
tors.

SMT808D

5.

Remove center console and A/T control device.

6.

Remove floor panel for transfer.

7.

Remove upper side fixing bolt for A/T and TF.

8.

Remove actuator lever from transfer outer shift lever and
remove sub-oil pump from transfer.

9.

Remove remaining fixing bolt for AT and TF.

SMT899C

SMT871C

10. Remove transfer from transmission.

WARNING:

Support transfer while removing it.

SMT872C

Installation

NBTF0074

I

Tighten bolts securing transfer.

Bolt length:

45 mm (1.77 in)

Tightening torque:

: 31 - 42 N·m (3.2 - 4.3 kg-m, 23 - 31 ft-lb)

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

Removal

TF-119

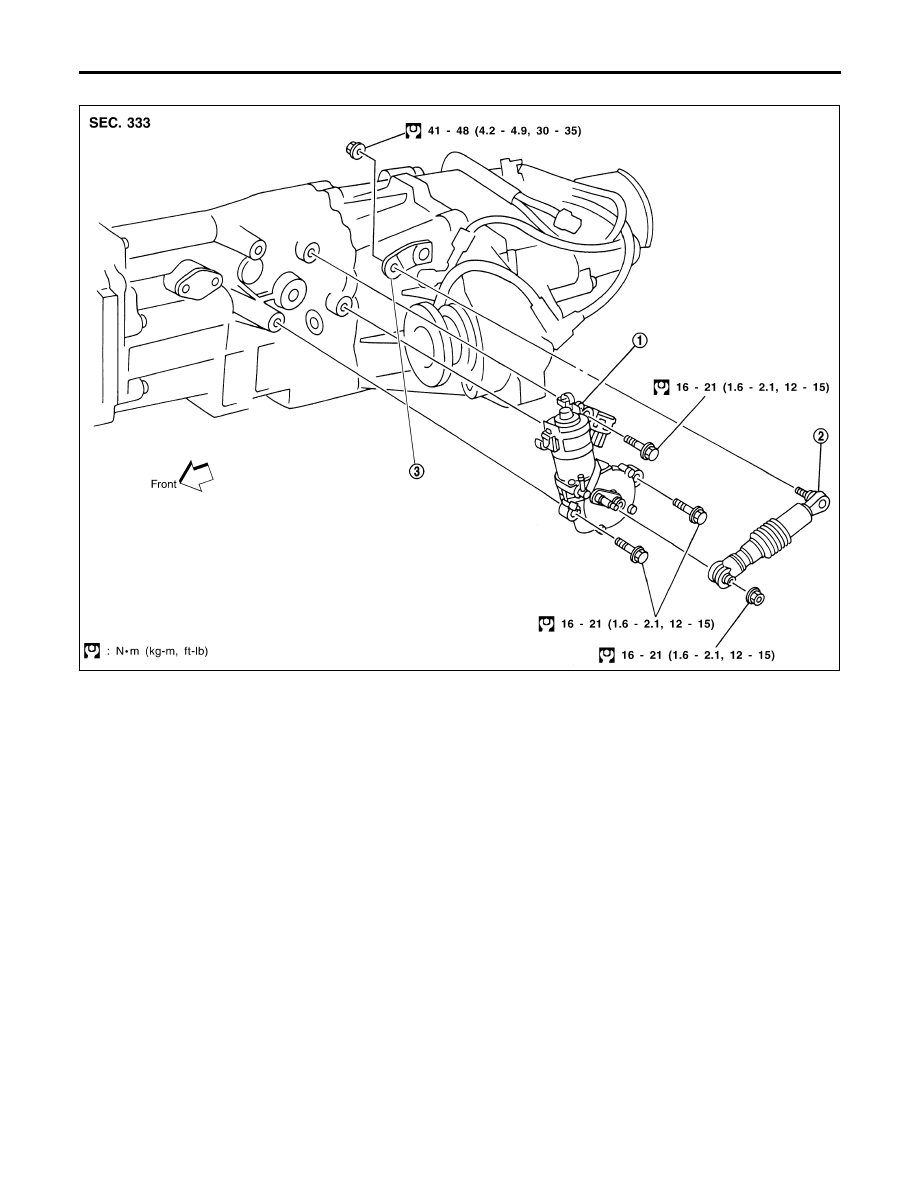

Transfer Gear Control

NBTF0075

SMT809D

1.

Actuator

2.

Actuator lever

3.

Outer shift lever

OVERHAUL

Transfer Gear Control

TF-120

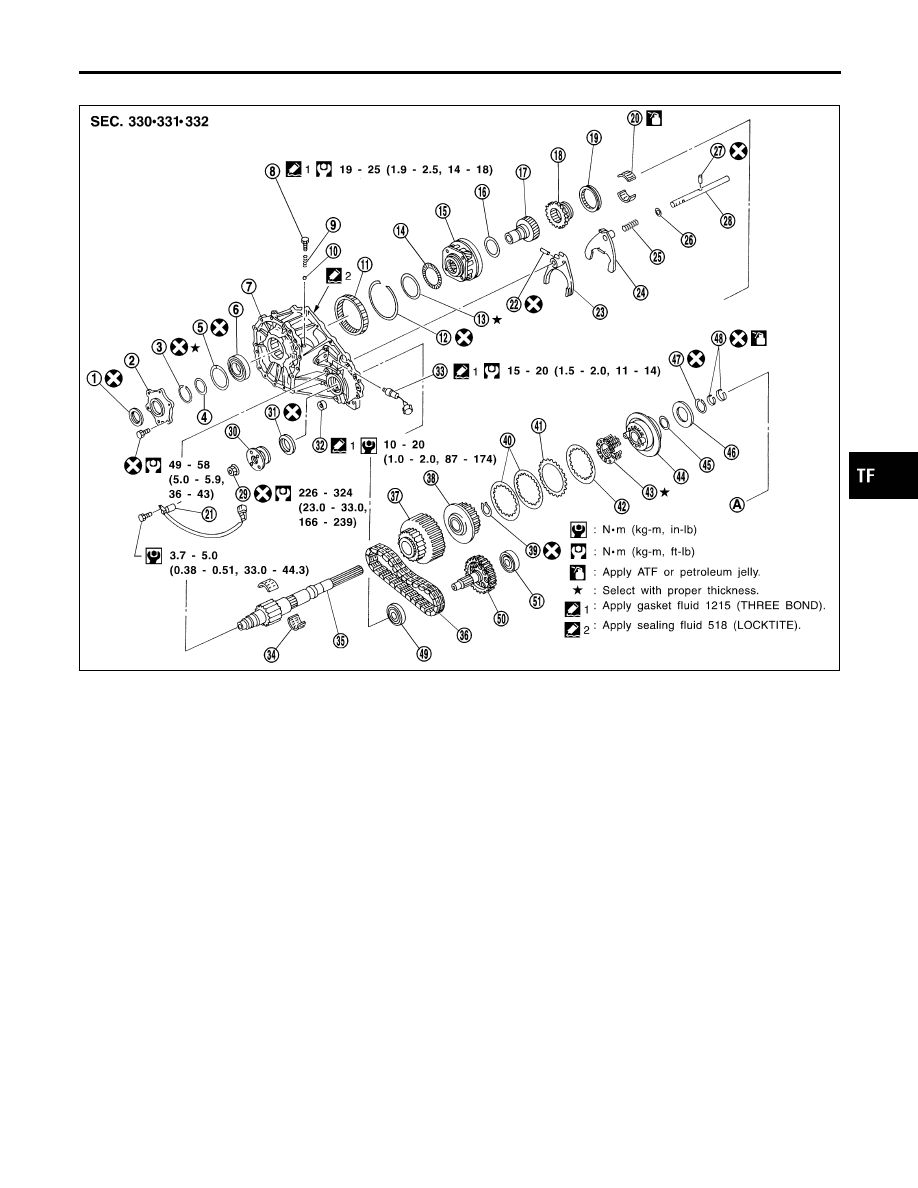

Transfer Components

NBTF0076

SMT810D

1.

Oil seal

2.

Transfer cover

3.

Snap ring

4.

Washer

5.

Snap ring

6.

Main gear bearing

7.

Front case

8.

Check plug

9.

Check spring

10. Check ball
11. Internal gear
12. Snap ring
13. Bearing race
14. Thrust needle bearing
15. Planetary carrier
16. Thrust needle bearing
17. Sun gear

18. L-H sleeve
19. 2-4 sleeve
20. Radial needle bearing
21. Front revolution sensor
22. Roll pin
23. L-H fork
24. 2-4 fork
25. Shift fork spring
26. Fork guide
27. Roll pin
28. Shift rod
29. Self-lock nut
30. Companion flange
31. Oil seal
32. Drain plug
33. Wait detection switch
34. Needle bearing

35. Mainshaft
36. Drive chain
37. Clutch drum
38. Clutch hub
39. Snap ring
40. Driven plate
41. Drive plate
42. Retaining plate
43. Return spring assembly
44. Press flange
45. Washer
46. Thrust needle bearing
47. Snap ring
48. Seal ring
49. Front bearing
50. Front drive shaft
51. Rear bearing

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

Transfer Components

TF-121
