3

CHECK PROCEDURES FROM THE BEGINNING

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

Recheck each connector’s pin terminals for damage or loose connection.

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 9. 4WD System Does Not Operate (Cont’d)

TF-110

NBTF0038

SMT858D

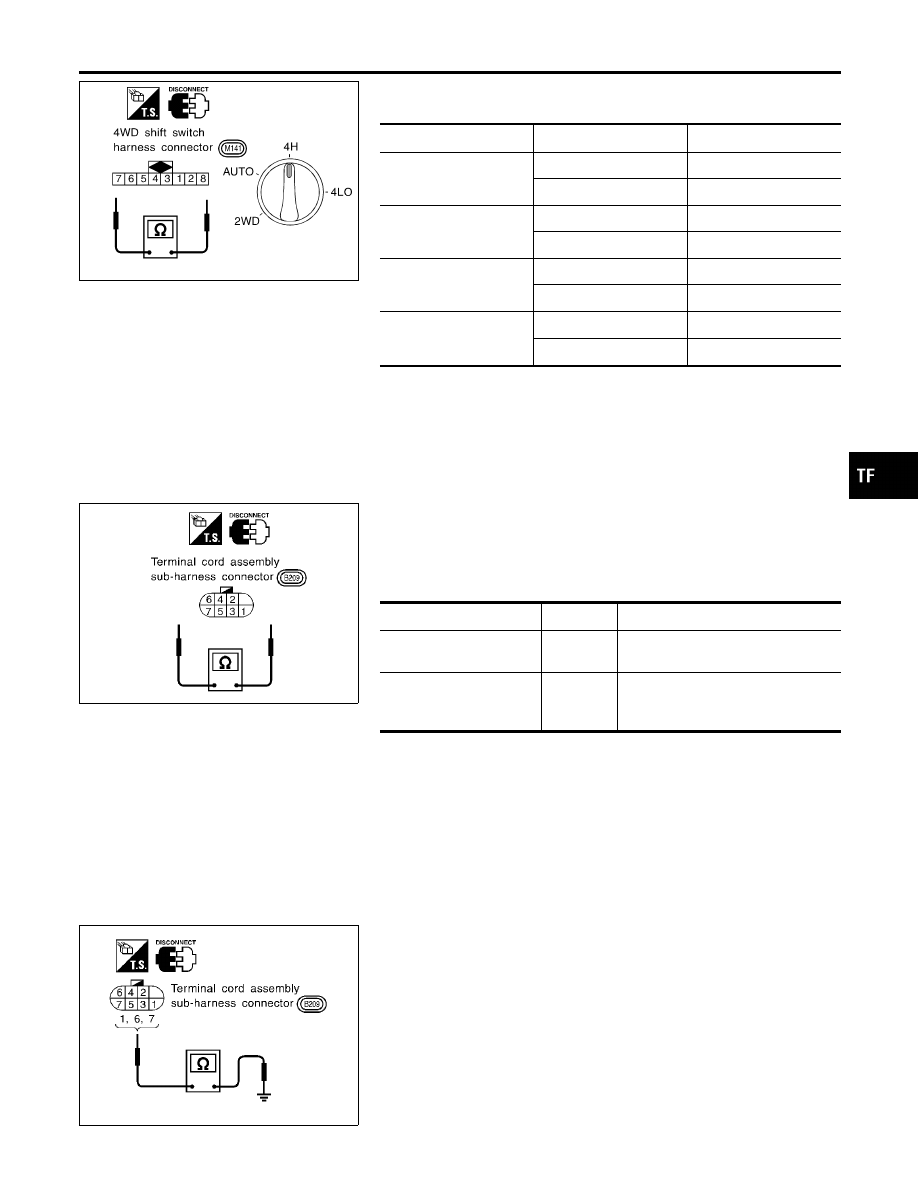

4WD Shift Switch

NBTF0038S01

Check continuity between each terminal.

Terminals

Switch position

Continuity

1 - 2

2WD

Yes

Except 2WD

No

1 - 3, 1 - 4

AUTO

Yes

Except AUTO

No

1 - 4, 1 - 5

4H

Yes

Except 4H

No

1 - 4, 1 - 6

4LO

Yes

Except 4LO

No

SMT079D

2-4WD Shift Solenoid Valve and Transfer Fluid
Temperature Sensor

NBTF0038S02

Measure resistance between terminals of transfer terminal cord
assembly sub-harness connector located on rear-right of transfer
unit.

Component parts

Terminals

Resistance

2-4WD shift solenoid valve

4 - 5

Approx. 20°C (68°F):
Approx. 22.8 - 25.2

Ω

Transfer fluid temperature
sensor

2 - 3

Approx. 20°C (68°F): Approx. 2.5 k

Ω

Approx. 80°C (176°F): Approx. 0.3

k

Ω

SMT080D

4WD Solenoid Valve, Clutch Pressure Switch
and Line Pressure Switch

NBTF0038S03

Measure resistance between terminals of transfer terminal cord
assembly sub-harness connector located on rear-right of transfer
unit.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

COMPONENT INSPECTION

4WD Shift Switch

TF-111

Component

parts

Terminals

Remarks

4WD solenoid
valve

6

Ground

terminal

Approx. 20°C (68°F): Approx. 3.0 - 3.4

Ω

Clutch pres-
sure switch

7

In room temperature

I

2-4WD shift solenoid valve “OFF”: No
continuity

I

2-4WD shift solenoid valve and transfer
motor “ON”: Continuity exists

Line pressure
switch

1

In room temperature

I

Turn ignition switch to “OFF” position
and leave vehicle for more than 5 min-
utes. (OFF): No continuity

I

Transfer motor “ON”: Continuity exists

SMT081D

Front Revolution Sensor

NBTF0038S04

Measure resistance between terminals of front revolution sensor
sub-harness connector located on rear-right of transfer unit.

Terminals

Resistance

16 - 17

500 - 650

Ω

18 - 17

No continuity

18 - 16

No continuity

SMT806D

Transfer Dropping Resistor

NBTF0038S07

Check resistance between terminals.

Resistance: 11.2 - 12.8

Ω

SMT083D

ATP Switch, Neutral-4LO Switch and Wait
Detection Switch

NBTF0038S06

Measure resistance between terminals of transfer switch assembly
sub-harness connector located on rear-right of transfer unit.

COMPONENT INSPECTION

4WD Solenoid Valve, Clutch Pressure Switch and Line Pressure Switch (Cont’d)

TF-112

Switch

Terminals

4WD shift switch position

4H

(N)

4LO

ATP switch

8 - 9

No conti-

nuity

Continuity

No conti-

nuity

Neutral-4LO
switch

12 - 13

No continuity

Continuity

Wait detection
switch

10 - 11

No continuity

Continuity

(Note)

+

- - - - - - - - - - - - - - - - - - - - - - - - - - -

NOTE:
When shifting from “4LO” to “4H”, continuity exists while “Wait” function is operat-
ing. (No continuity exists when “Wait” function is canceled.)

SMT082D

Transfer Motor

NBTF0038S05

Apply battery voltage directly to transfer motor assembly sub-har-
ness connector located on rear-right of transfer unit. (Positive: Ter-
minal 14, Negative: Terminal 15)
Transfer motor should operate.

SMT085D

Transfer Motor Relay

NBTF0038S08

1.

Apply battery voltage directly to terminals 3 and 4.

2.

Check continuity between terminals 1 and 2.

Condition

Continuity (1 - 2)

Battery voltage is applied

Yes

No voltage is applied

No

SMT086DB

Transfer Sub-harness

NBTF0038S09

FRONT REVOLUTION SENSOR SUB-HARNESS
CONNECTOR

NBTF0038S0901

Check continuity between terminals shown in the figure.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

COMPONENT INSPECTION

ATP Switch, Neutral-4LO Switch and Wait Detection Switch (Cont’d)

TF-113
