Infiniti QX4 (R50). Manual - part 512

SPD526

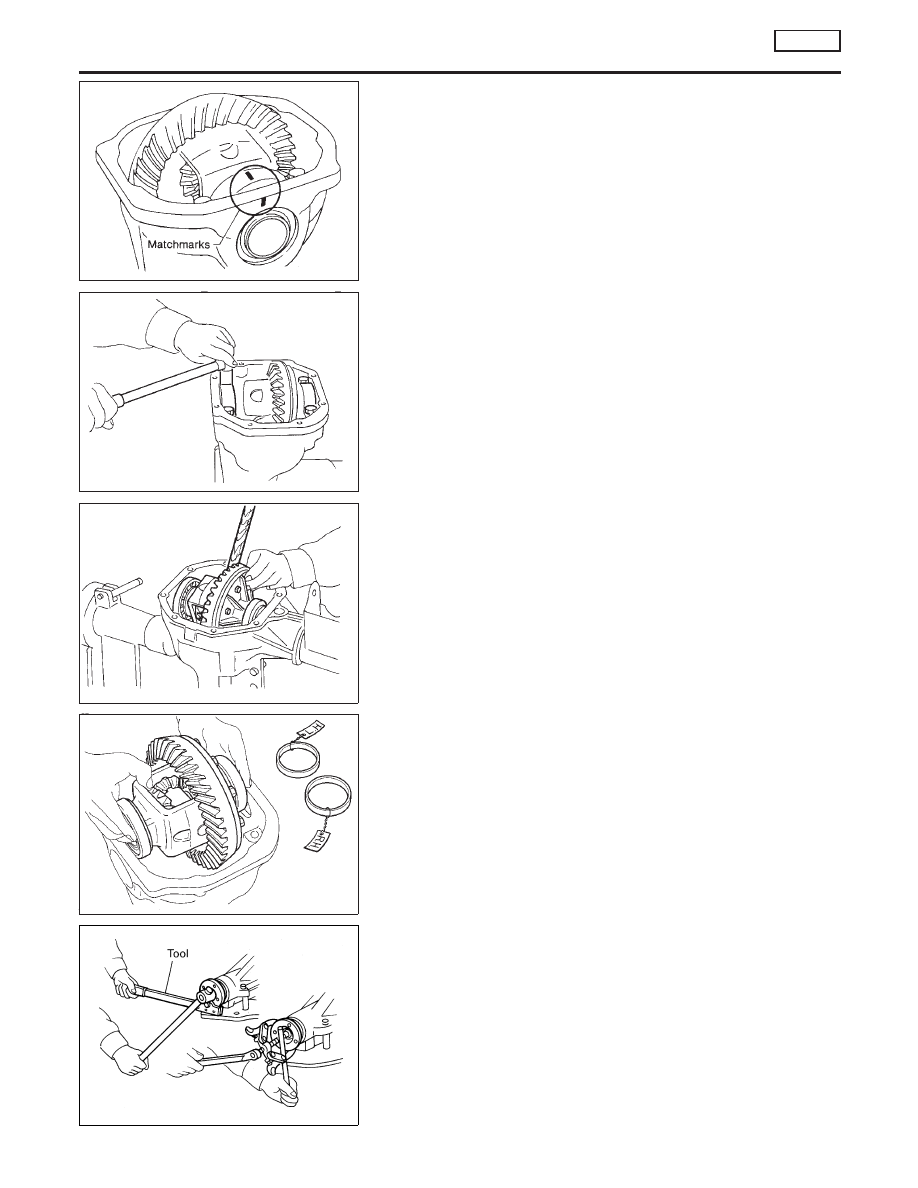

4.

Put matchmarks on one side of side bearing cap with paint or
punch to ensure that it is replaced in proper position during
reassembly.

Bearing caps are line-bored during manufacture and should
be put back in their original places.

PD343

5.

Remove side bearing caps.

SPD668

6.

Remove differential case assembly with a pry bar.

SPD527

Be careful to keep the side bearing outer races together with
their respective inner cones — do not mix them up.

CAUTION:

Side bearing spacer is placed on either the left or right
depending upon final drive gear ratio. It should be labeled so
that it may be replaced correctly.

SPD477A

7.

Loosen drive pinion nut.

Tool number: KV38108300 (J44195)

8.

Remove companion flange with puller.

FRONT FINAL DRIVE

R200A

Disassembly (Cont’d)

PD-20

SPD670

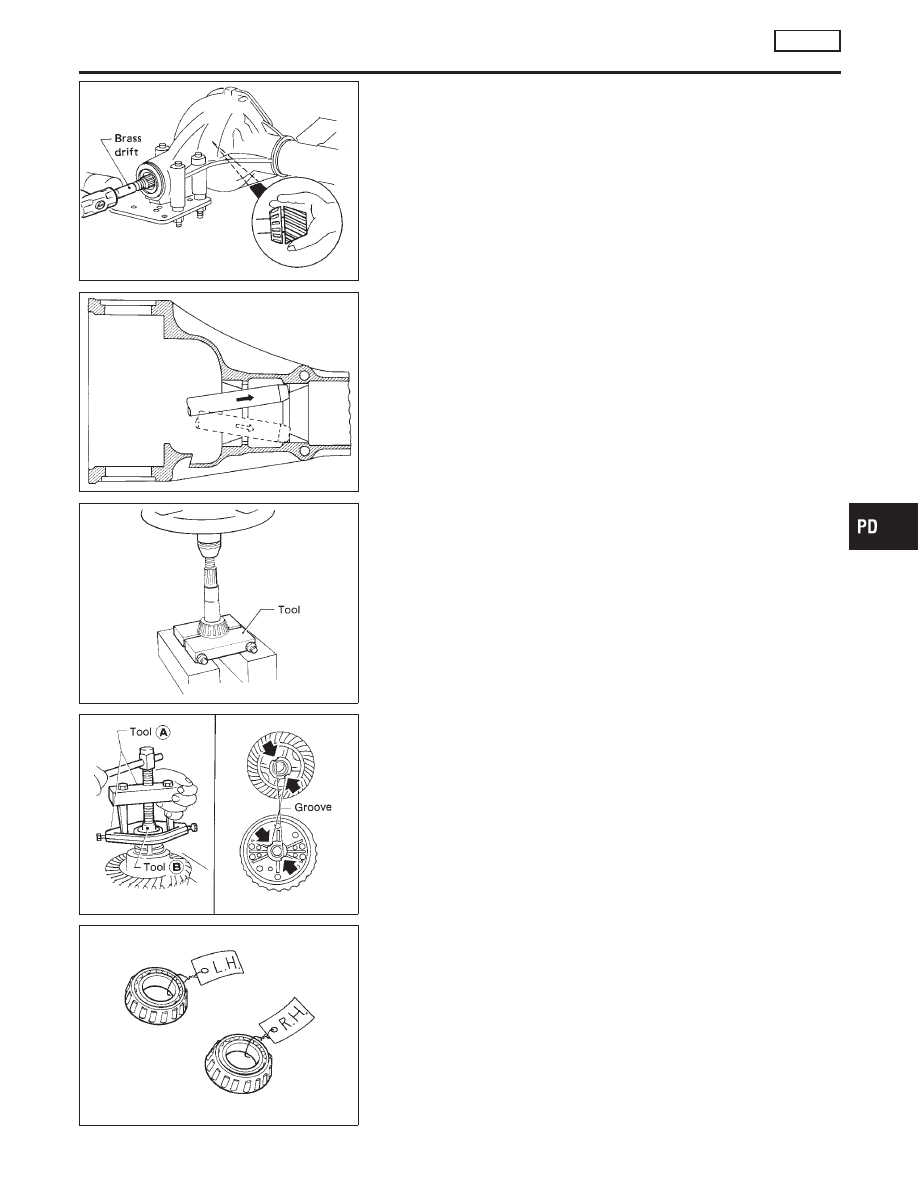

9.

Take out drive pinion together with rear bearing inner cone,
drive pinion bearing spacer and pinion bearing adjusting
washer.

10. Remove front oil seal and pinion front bearing inner cone.

PD349

11. Remove pinion bearing outer races with a brass drift.

SPD209

12. Remove pinion rear bearing inner cone and drive pinion height

adjusting washer.

Tool number: ST30031000 (J22912-01)

SPD207A

DIFFERENTIAL CASE

NBPD0018S03

1.

Remove side bearing inner cones.

To prevent damage to bearing, engage puller jaws in grooves.

Tool number:

A ST33051001 (J22888-20)
B ST33061000 (J8107-2)

SPD022

Be careful not to confuse the right and left hand parts.
Keep bearing and bearing race for each side together.

GI

MA

EM

LC

EC

FE

AT

TF

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT FINAL DRIVE

R200A

Disassembly (Cont’d)

PD-21

SPD024

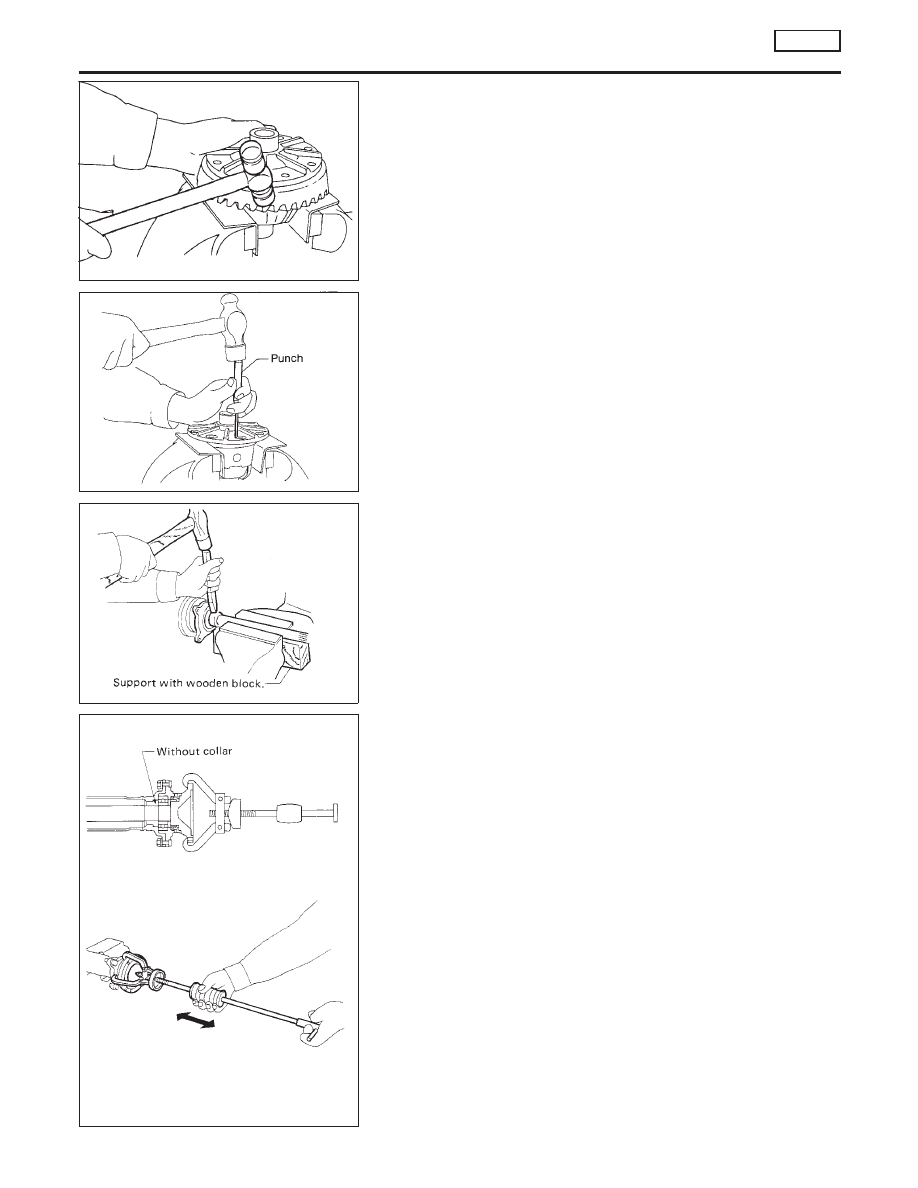

2.

Loosen ring gear bolts in a criss-cross pattern.

3.

Tap ring gear off the differential case with a soft hammer.

Tap evenly all around to keep ring gear from binding.

SPD025

4.

Punch off pinion mate shaft lock pin from ring gear side.

SPD236A

DIFFERENTIAL SIDE SHAFT

NBPD0018S04

1.

Cut collar with cold chisel. Be careful not to damage differen-
tial side shaft.

SPD672

2.

Reinstall differential side shaft into extension tube and secure
with bolts. Remove rear axle bearing by drawing out differen-
tial side shaft from rear axle bearing with puller.

FRONT FINAL DRIVE

R200A

Disassembly (Cont’d)

PD-22

SPD647

SPD781

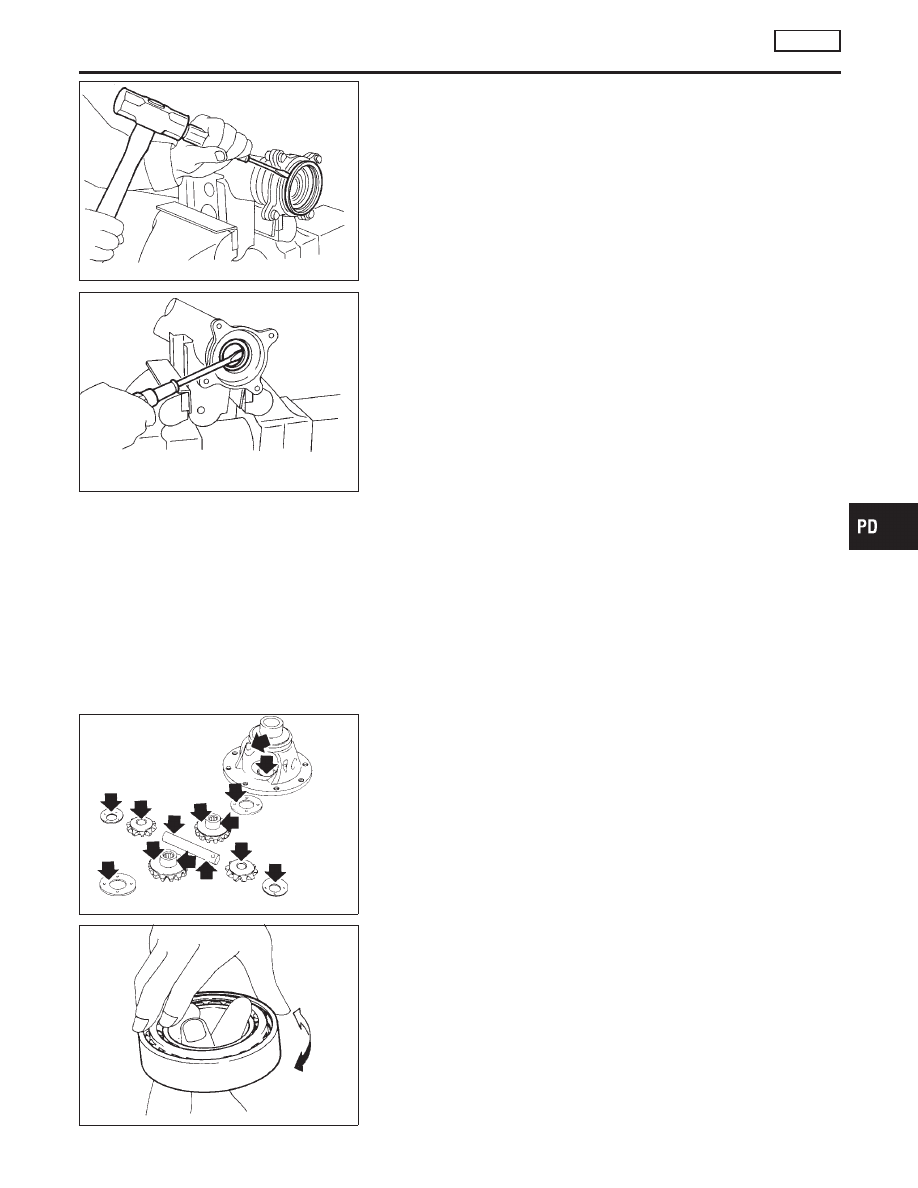

3.

Remove grease seal and oil seal.

Inspection

NBPD0019

RING GEAR AND DRIVE PINION

NBPD0019S01

Check gear teeth for scoring, cracking or chipping.
If any damaged part is evident, replace ring gear and drive pinion
as a set (hypoid gear set).

SPD097AA

DIFFERENTIAL CASE ASSEMBLY

NBPD0019S02

Check mating surfaces of differential case, side gears, pinion mate
gears, pinion mate shaft and thrust washers.

SPD715

BEARING

NBPD0019S03

1.

Thoroughly clean bearing.

2.

Check bearing for wear, scratches, pitting or flaking.
Check tapered roller bearing for smooth rotation. If damaged,
replace outer race and inner cone as a set.

GI

MA

EM

LC

EC

FE

AT

TF

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT FINAL DRIVE

R200A

Disassembly (Cont’d)

PD-23
