5.

Apply multi-purpose grease to cavity at sealing lips of oil seal.
Press front oil seal into carrier.

6.

Install companion flange and drive pinion nut.

7.

Install propeller shaft.

Tool number:

KV38100500 (J25273)

SPD740-A

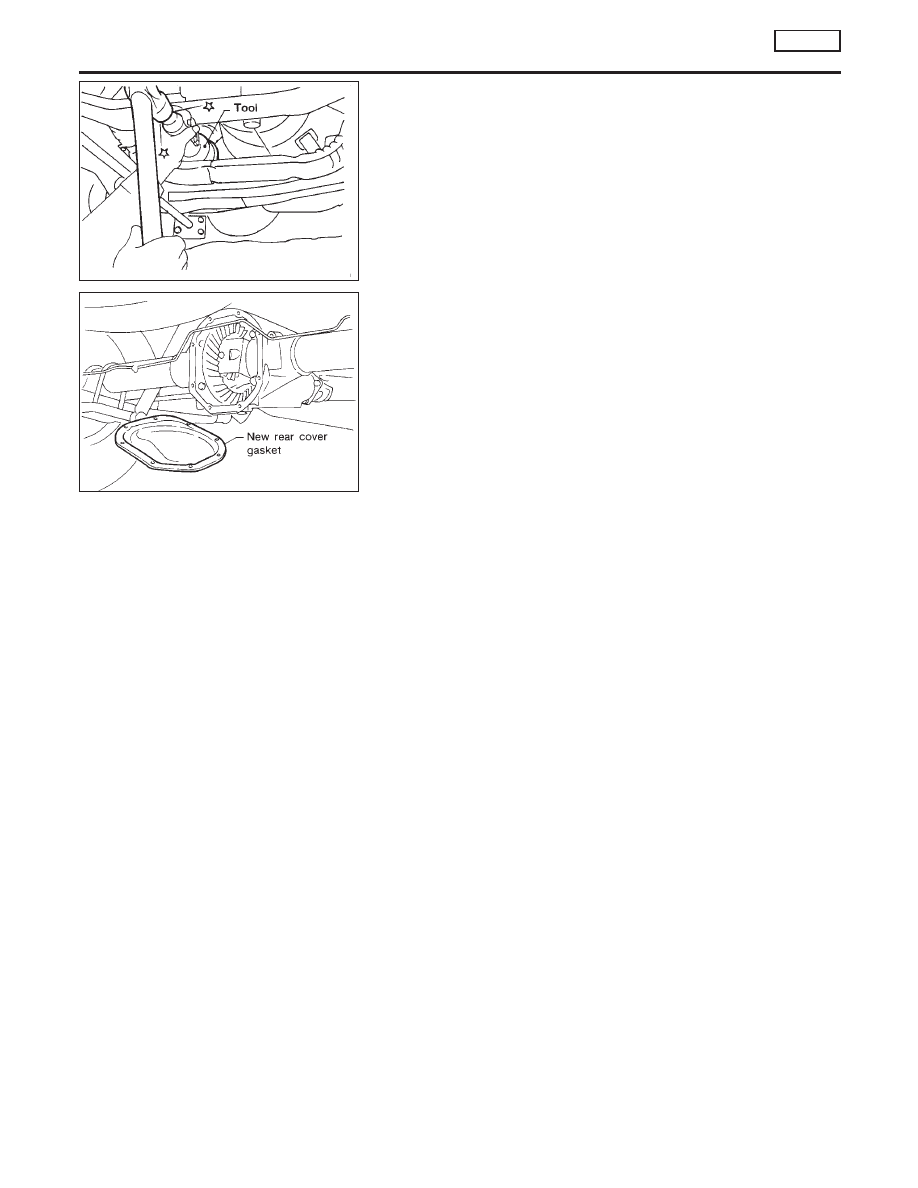

REAR COVER GASKET REPLACEMENT

NBPD0015

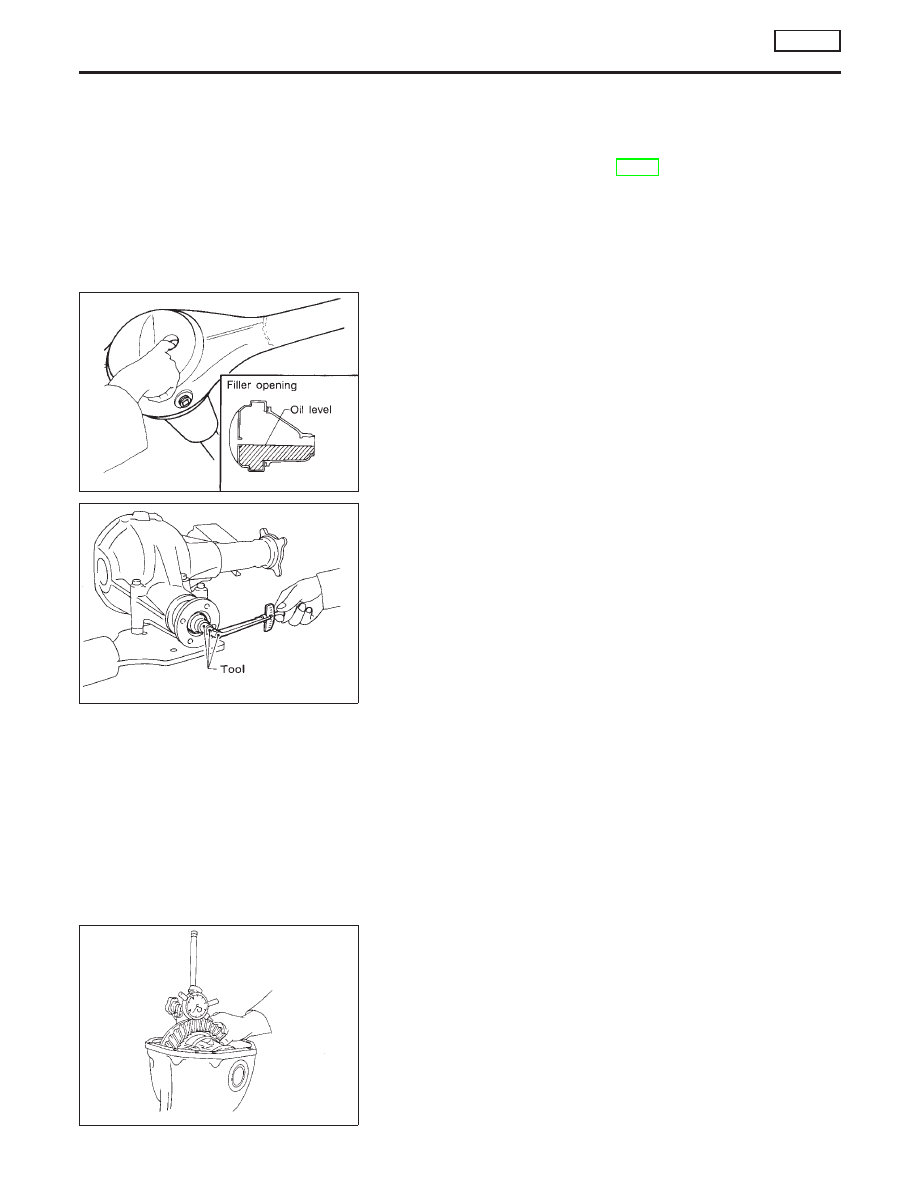

1.

Drain gear oil.

2.

Remove rear cover and rear cover gasket.

3.

Install new rear cover gasket and rear cover.

4.

Fill final drive with recommended gear oil.

FRONT FINAL DRIVE

R200A

On-vehicle Service (Cont’d)

PD-16

Components

NBPD0016

SPD357AD

GI

MA

EM

LC

EC

FE

AT

TF

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT FINAL DRIVE

R200A

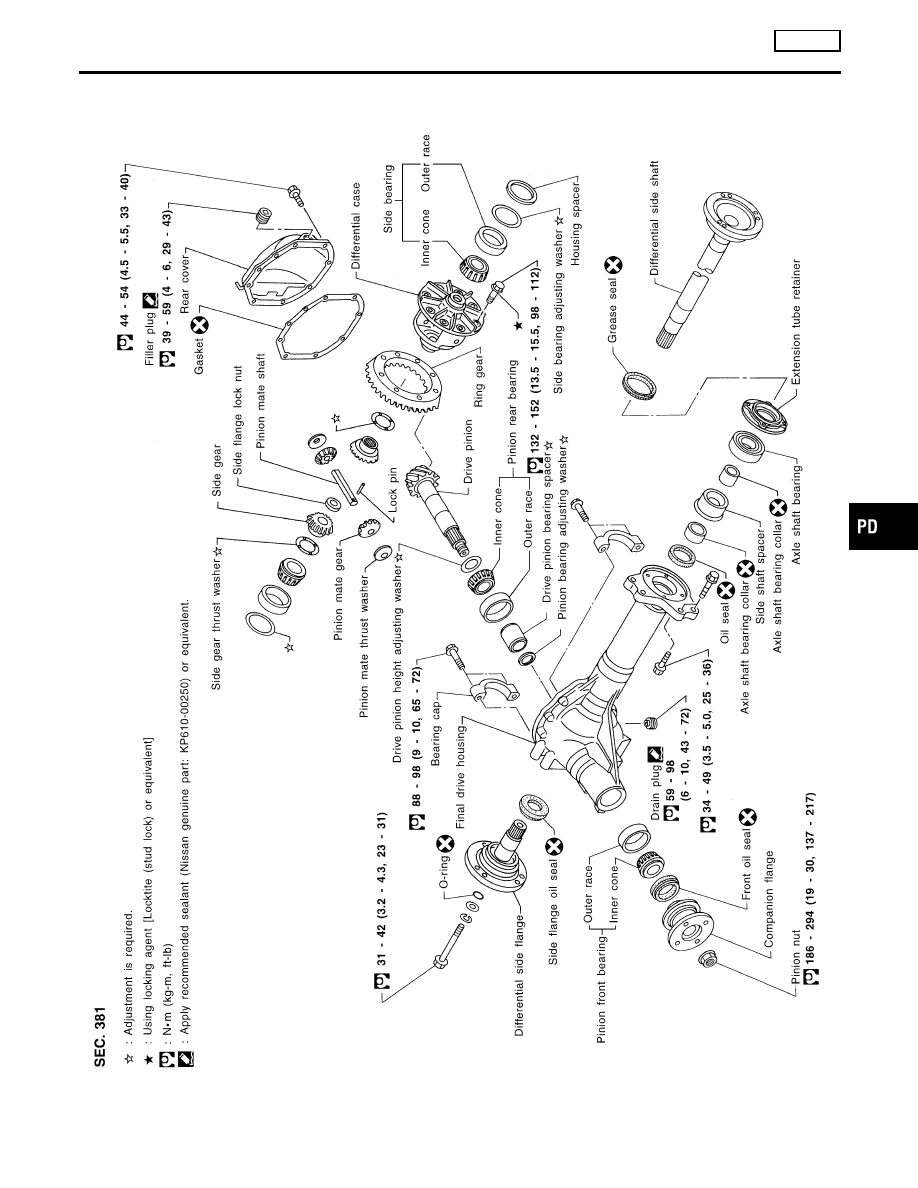

Components

PD-17

Removal and Installation

NBPD0017

REMOVAL

NBPD0017S01

I

Remove front of propeller shaft.
Plug front end of transfer.

I

Remove drive shaft. Refer to AX-11, “Removal”.

I

Remove front final drive mounting bolts.

CAUTION:

Be careful not to damage spline, sleeve yoke and front oil seal
when removing propeller shaft.

SPD123

INSTALLATION

NBPD0017S02

I

Fill final drive with recommended gear oil.

SPD664

Disassembly

NBPD0018

PRE-INSPECTION

NBPD0018S01

Before disassembling final drive, perform the following inspection.

I

Total preload

a)

Turn drive pinion in both directions several times to set bear-
ing rollers.

b)

Check total preload with Tool.

Tool number: ST3127S000 (J25765-A)
Total preload:

P

1

+ [0.3 - 1.5 N·m (3 - 15 kg-cm, 2.6 - 13.0 in-lb)]

P

1

: Drive pinion preload

SPD513

I

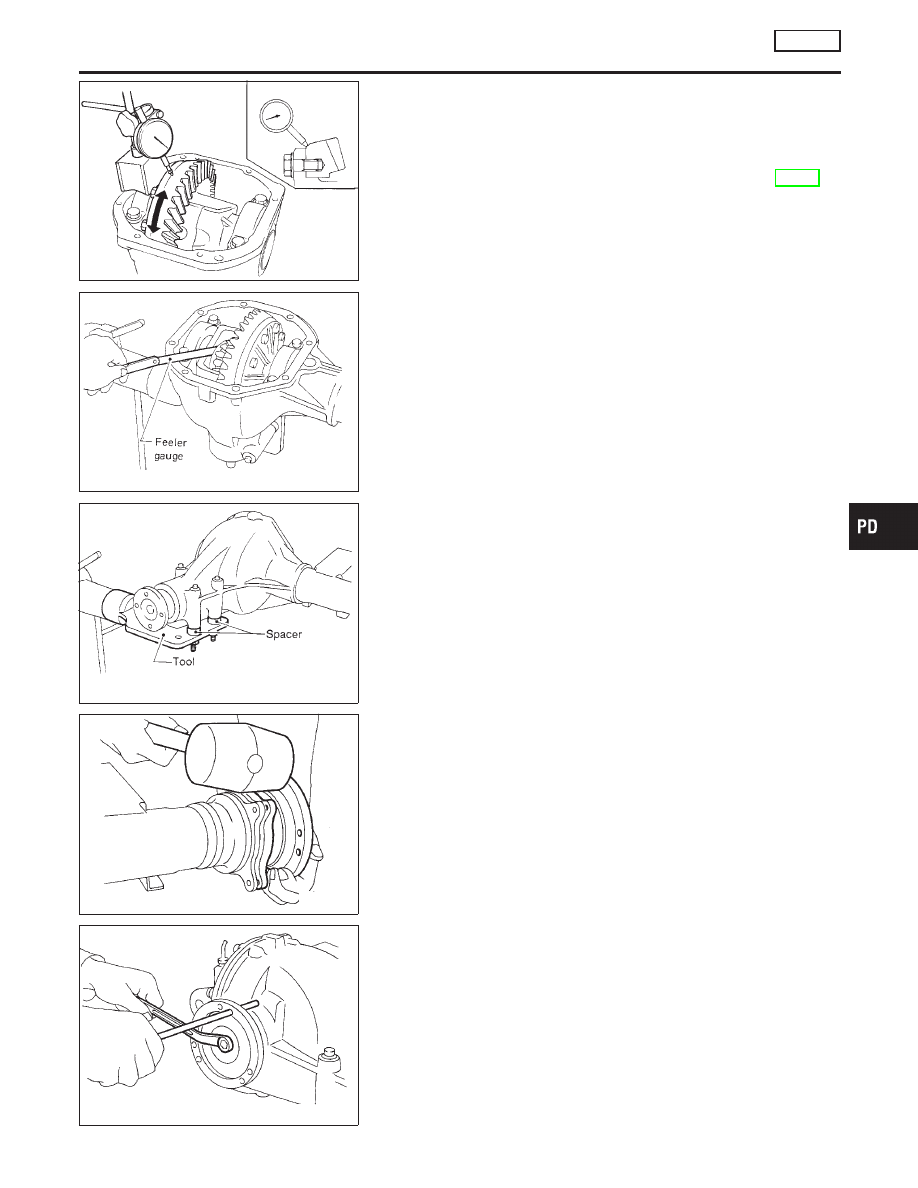

Ring gear to drive pinion backlash
Check backlash of ring gear with a dial indicator at several
points.

Ring gear-to-drive pinion backlash:

0.10 - 0.15 mm (0.0039 - 0.0059 in)

FRONT FINAL DRIVE

R200A

Removal and Installation

PD-18

SPD524

I

Ring gear runout
Check runout of ring gear with a dial indicator.

Runout limit:

0.05 mm (0.0020 in)

I

Tooth contact
Check tooth contact. Refer to “TOOTH CONTACT”, PD-29.

SPD665

I

Side gear to pinion mate gear backlash
Using a feeler gauge, measure clearance between side gear
thrust washer and differential case.

Clearance between side gear thrust washer and differ-
ential case:

Less than 0.15 mm (0.0059 in)

SPD666

FINAL DRIVE HOUSING

NBPD0018S02

1.

Using three spacers [20 mm (0.79 in)], mount final drive
assembly on Tool.

Tool number:

KV38100800 (J34310, J25604-01)

SPD644

2.

Remove differential side shaft assembly.

SPD667

3.

Remove differential side flange.
