Infiniti QX4 (R50). Manual - part 510

SNAP RING (71H)

NBPD0012

Unit: mm (in)

Thickness

Color

Part number*

1.99 (0.0783)

White

37146-01G00

2.02 (0.0795)

Yellow

37147-01G00

2.05 (0.0807)

Red

37148-01G00

2.08 (0.0819)

Green

37149-01G00

2.11 (0.0831)

Blue

37150-01G00

2.14 (0.0843)

Light brown

37151-01G00

2.17 (0.0854)

Pink

37152-01G00

2.20 (0.0866)

No paint

37153-01G00

*: Always check with the Parts Department for the latest parts information.

PROPELLER SHAFT

Service Data and Specifications (SDS) (Cont’d)

PD-12

Preparation

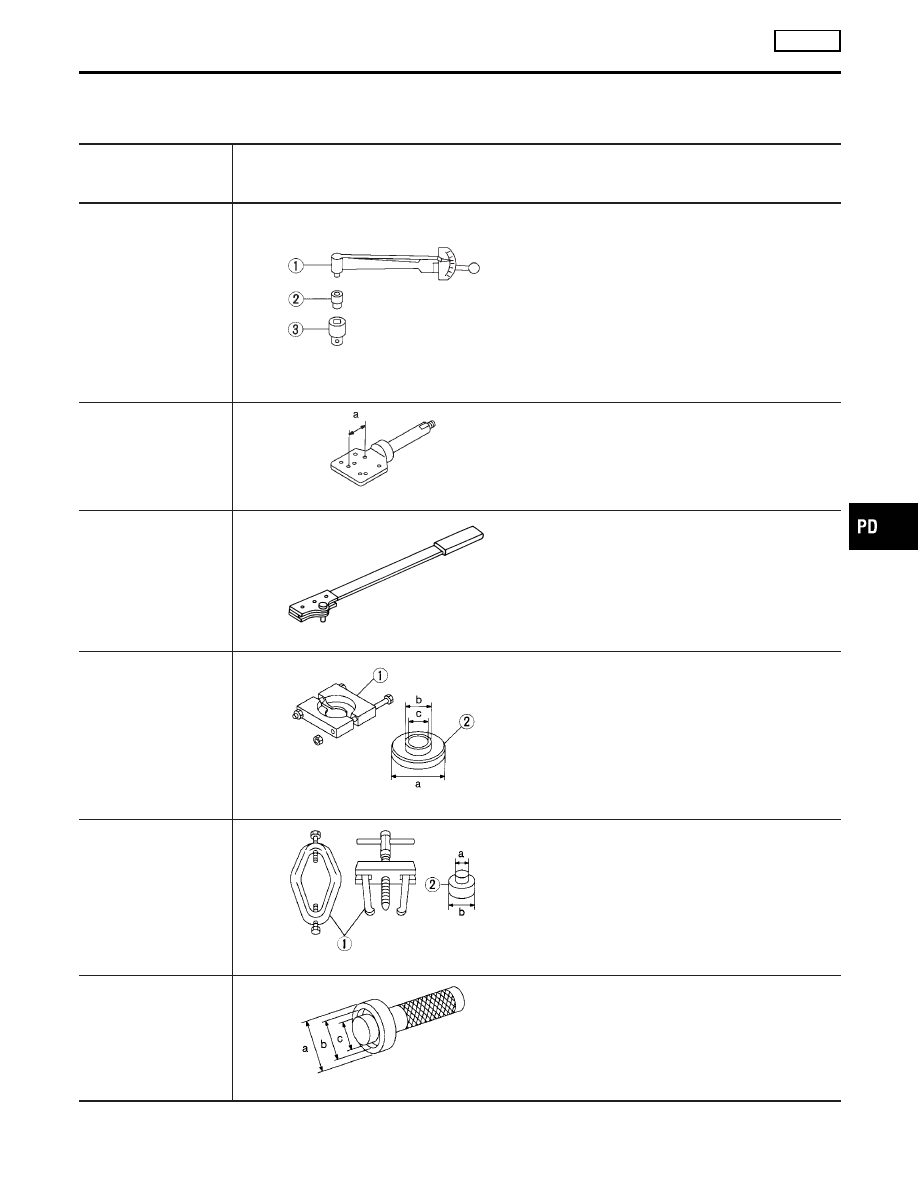

SPECIAL SERVICE TOOLS

NBPD0013

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

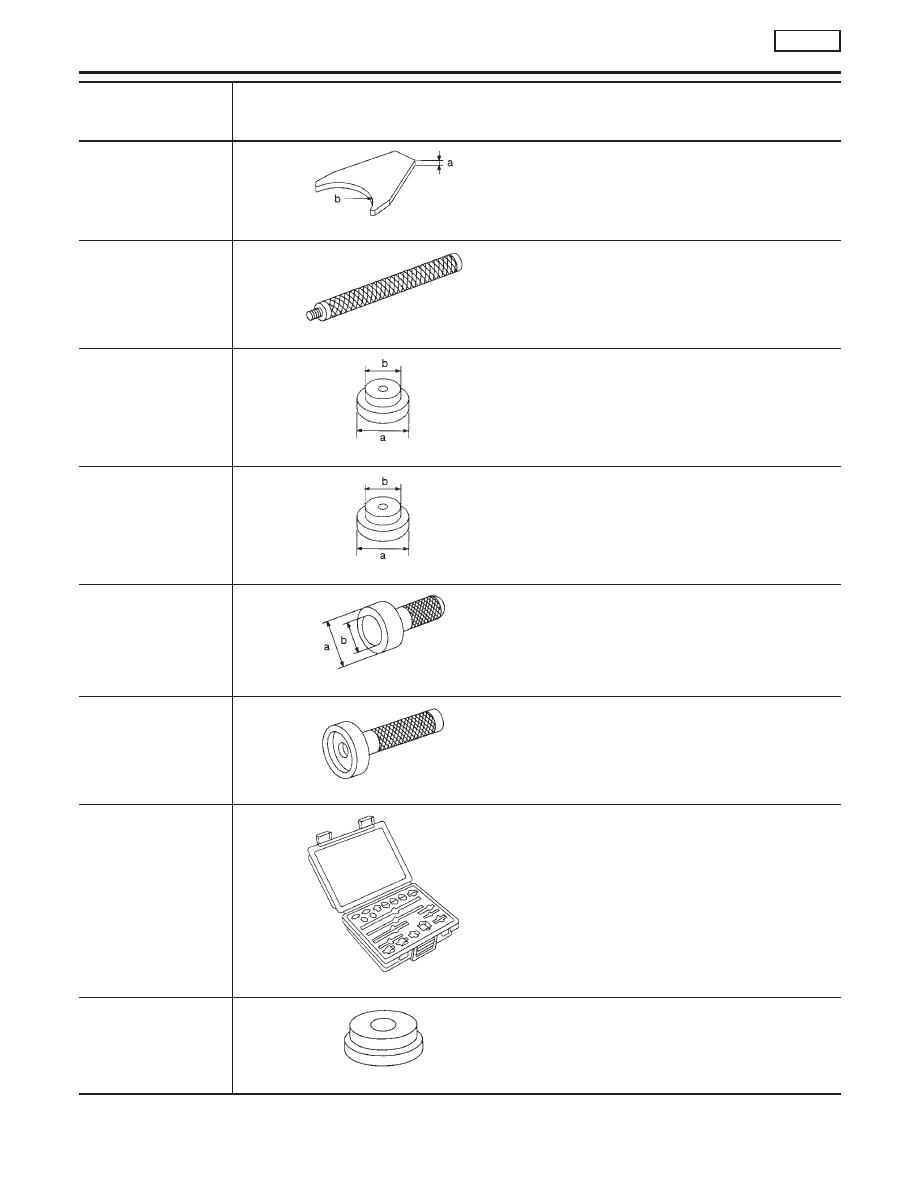

Tool number
(Kent-Moore No.)
Tool name

Description

ST3127S000
(See J25765-A)
Preload gauge
1 GG91030000
(J25765)
Torque wrench
2 HT62940000
(

—

)

Socket adapter
3 HT62900000
(

—

)

Socket adapter

NT124

Measuring pinion bearing preload and total preload

KV38100800
(J34310, J25604-01)
Differential attachment

NT119

Mounting final drive
(To use, make a new hole.)
a: 152 mm (5.98 in)

KV38108300
(J44195)
Companion flange
wrench

NT771

Removing and installing propeller shaft lock nut,
and drive pinion lock nut

ST3090S000
(

—

)

Drive pinion rear inner
race puller set
1 ST30031000
(J22912-01)
Puller
2 ST30901000
(J26010-01)
Base

NT527

Removing and installing drive pinion rear inner
cone
a: 79 mm (3.11 in) dia.
b: 45 mm (1.77 in) dia.
c: 35 mm (1.38 in) dia.

ST3306S001
Differential side bearing
puller set
1 ST33051001
(J22888-20)
Body
2 ST33061000
(J8107-2)
Adapter

NT072

Removing and installing differential side bearing
inner cone
a: 28.5 mm (1.122 in) dia.
b: 38 mm (1.50 in) dia.

KV38100300
(J25523)
Differential side bearing
drift

NT085

Installing side bearing inner cone
a: 54 mm (2.13 in) dia.
b: 46 mm (1.81 in) dia.
c: 32 mm (1.26 in) dia.

GI

MA

EM

LC

EC

FE

AT

TF

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT FINAL DRIVE

R200A

Preparation

PD-13

Tool number
(Kent-Moore No.)
Tool name

Description

KV38100600
(J25267)
Side bearing spacer drift

NT528

Installing side bearing spacer
a: 8 mm (0.31 in)
b: R42.5 mm (1.673 in)

ST30611000
(J25742-1)
Drift

NT090

Installing pinion rear bearing outer race
(Use with ST30621000 or ST30613000.)

ST30621000
(J25742-5)
Drift

NT073

Installing pinion rear bearing outer race
(Use with ST30611000.)
a: 79 mm (3.11 in) dia.
b: 59 mm (2.32 in) dia.

ST30613000
(J25742-3)
Drift

NT073

Installing pinion front bearing outer race
(Use with ST30611000.)
a: 72 mm (2.83 in) dia.
b: 48 mm (1.89 in) dia.

KV38100500
(J25273)
Gear carrier front oil
seal drift

NT115

Installing front oil seal
a: 85 mm (3.35 in) dia.
b: 60 mm (2.36 in) dia.

KV38100200
(J26233)
Gear carrier side oil
seal drift

NT120

Installing side oil seal

(J34309)
Differential shim selec-
tor

NT134

Adjusting bearing pre-load and gear height

(J25269-4)
Side bearing discs
(2 Req’d)

NT136

Selecting pinion height adjusting washer

FRONT FINAL DRIVE

R200A

Preparation (Cont’d)

PD-14

Tool number
(Kent-Moore No.)
Tool name

Description

(J8129)
Spring gauge

NT127

Measuring carrier turning torque

Noise, Vibration and Harshness (NVH)
Troubleshooting

NBPD0050

Refer to “NVH TROUBLESHOOTING CHART”, PD-3.

SPD476A

On-vehicle Service

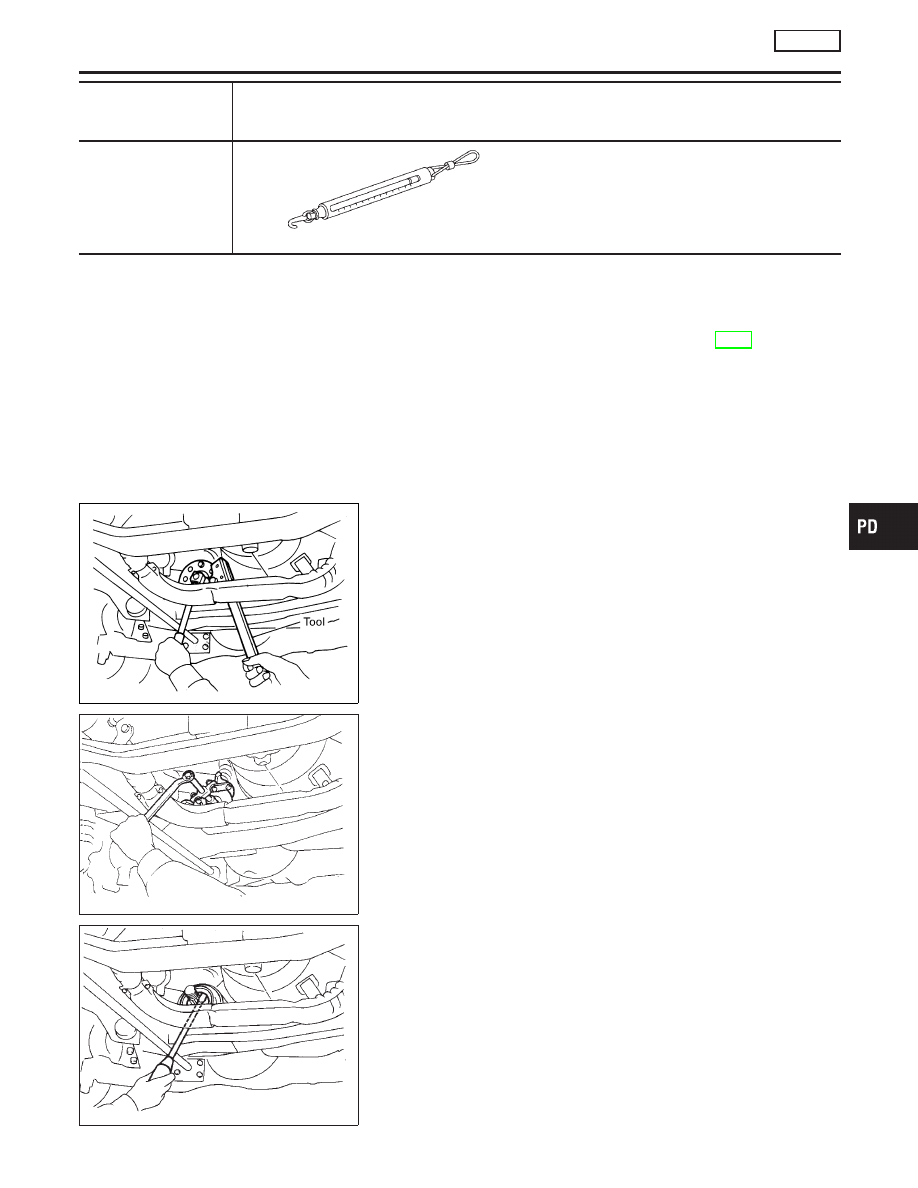

FRONT OIL SEAL REPLACEMENT

NBPD0014

1.

Remove front propeller shaft.

2.

Loosen drive pinion nut.

Tool number: KV38108300 (J44195)

SPD734

3.

Remove companion flange.

SPD735

4.

Remove front oil seal.
