SEL611X

6.

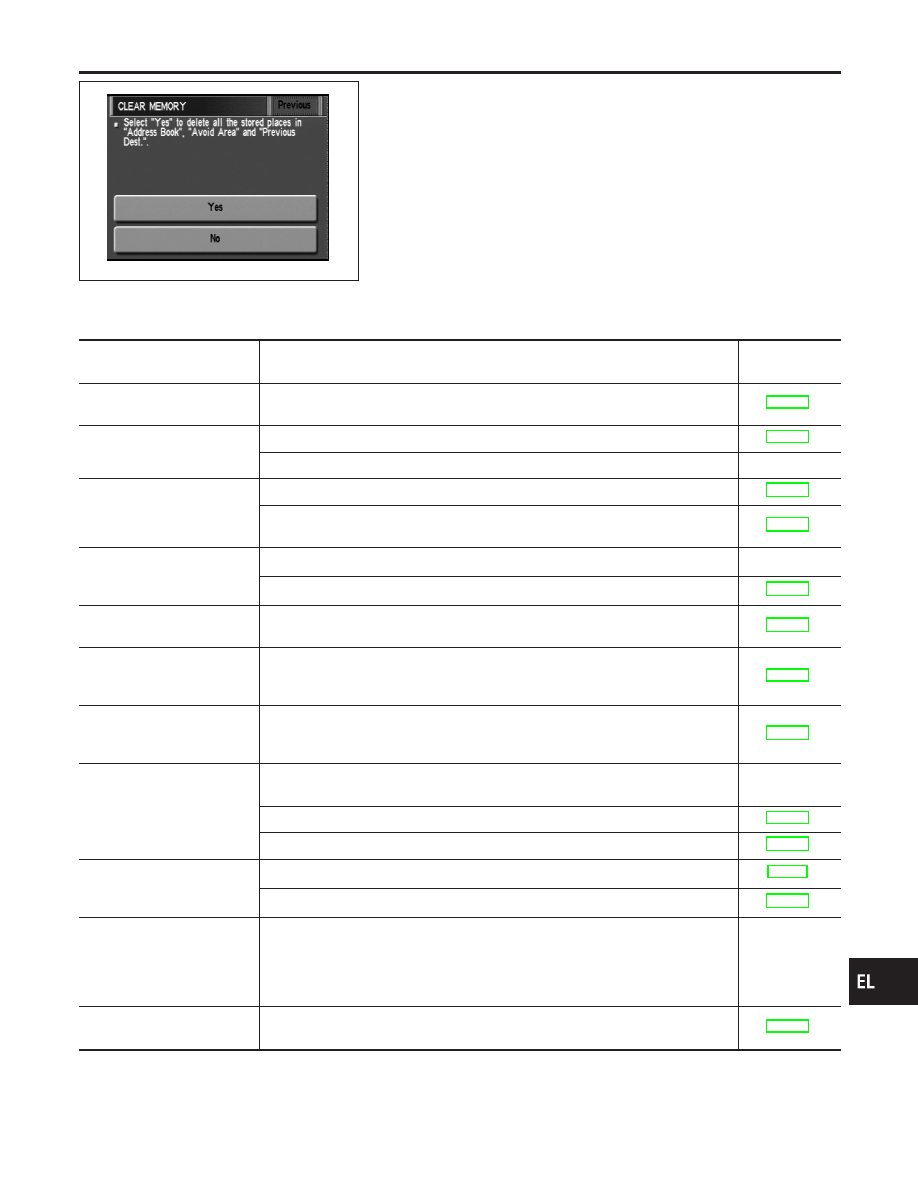

To delete all the stored places in the “Address Book”, “Avoid
Area” and “Previous Dest.”, select “Yes”.

Trouble diagnoses

NBEL0234

SYMPTOM CHART

NBEL0234S01

Symptom

Diagnoses/service procedure

Reference

page

Any function of the system
does not operate.

Check power supply and ground circuit for display & NAVI control unit.

EL-420

Strange screen color or
unusual screen brightness.

1. Check “DISPLAY SETTING”.

EL-412

2. Check display in “Diagnosis of Display” MODE.

—

The display is not dimmed
when turning lighting switch
to ON.

1. Check “DISPLAY SETTING”.

EL-412

2. Check lighting switch signal input to display & NAVI control unit correctly in
“Diagnosis for the signals from the car” MODE.

EL-404

No navigation guide voice
are heard from both front
speakers.

1. Check “Voice Guidance Setting”.

—

2. Check voice guide operation.

EL-421

Beep does not sound when
the system guides route.

Check “BEEP ON/OFF SETTING”.

EL-412

Position marker does not
trace along the route being
traveled.

Go to “WORK FLOW FOR NAVIGATION INSPECTION”.

EL-418

Position marker does not
indicate forward or backward
movement.

Check reverse signal input to display & NAVI control unit correctly by “Diagnosis
for the signals from the car” MODE.

EL-404

Radio wave of GPS cannot
be received. (GPS marker
on the display does not
become green color.)

1. Is there anything obstructing the GPS antenna on the rear parcel finisher?
(GPS antenna located under the rear parcel finisher.)

—

2. Check GPS radio wave receive condition in “GPS INFORMATION SETTING”.

EL-410

3. Check GPS antenna in “Self Diagnosis” MODE.

EL-397

Heading direction of position
marker does not match
vehicle direction.

1. Perform “ADJUST CURRENT LOCATION” SETTING.

EL-411

2. Go to “WORK FLOW FOR NAVIGATION INSPECTION”.

EL-418

Stored location in the
address book and other
memory functions are lost
when battery is disconnected
or becomes discharged.

Stored location in the address book and other memory functions may be lost if the
battery is disconnected or becomes discharged. If this should occur, charge or
replace the battery as necessary and re-enter the information.

—

Map appears grey and can-
not be scrolled.

The current location in the memory is out of the map data area.
Perform “Initialize Location”.

EL-433

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Setting Mode (Cont’d)

EL-417

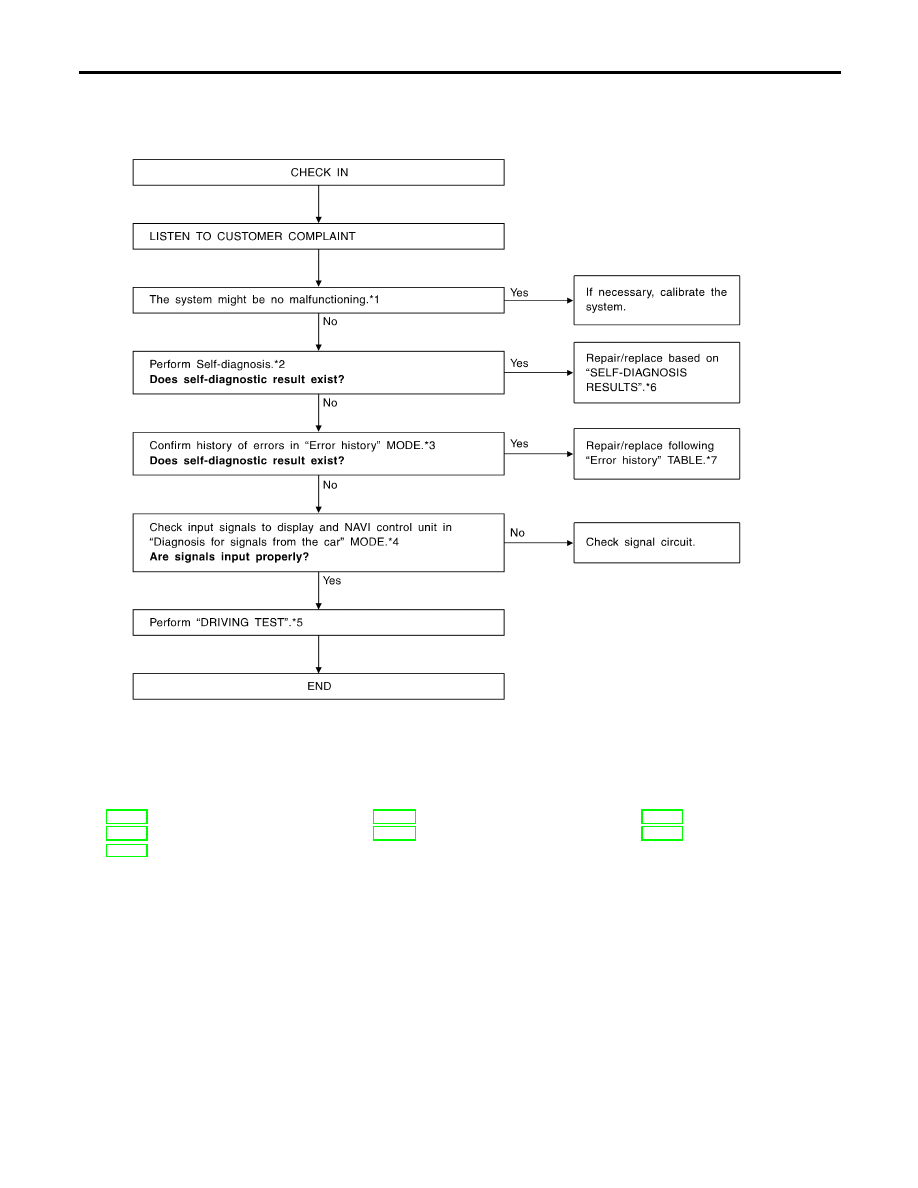

WORK FLOW FOR NAVIGATION INSPECTION

NBEL0234S02

SEL629X

*1: EL-423
*2: EL-397
*3: EL-400

*4: EL-404
*5: EL-419

*6: EL-399
*7: EL-402

NAVIGATION SYSTEM

Trouble diagnoses (Cont’d)

EL-418

DRIVING TEST

=NBEL0234S03

During the driving test, diagnose the system by checking the dif-
ference of symptoms with each sensor ON or OFF.
Test pattern 1
Test method in which current position adjustment is not made
according to GPS data.

I

Remove the GPS antenna connector from the display & NAVI
control unit. Drive the vehicle.
Before driving the vehicle, perform “ADJUST CURRENT
LOCATION” (EL-411).

Test pattern 2
Test procedure in which map matching is not used.

I

Before driving the vehicle, perform “ADJUST CURRENT
LOCATION” (EL-411). With the ignition switch OFF and the
map CD-ROM removed from the display & NAVI control unit,
drive the vehicle. After driving the vehicle, reinstall the map
CD-ROM. Compare the saved driving tracks for the vehicle’s
current location with roads on the map.

Example
<The position marker consistently indicates the wrong position
when driving in the same area. Determine if this is the result of the
map matching function or the GPS function.>

,

Perform test pattern 1.

<To verify the accuracy of the road configuration shown on the
display>

,

Perform test patterns 1 and 2.

I

Compare the map and the saved driving tracks. The precision
of the saved driving tracks is within several hundred meters.

<To make distance calibration and adjustments>

,

Perform test patterns 1 and 2.

I

Make adjustments by driving the vehicle over a known course
(highway or other road where distances are clearly marked).
Calibrate the distance against the known distance. Use the
formula below.
Calibration value = Screen display distance/Actual distance

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble diagnoses (Cont’d)

EL-419

SEL693VD

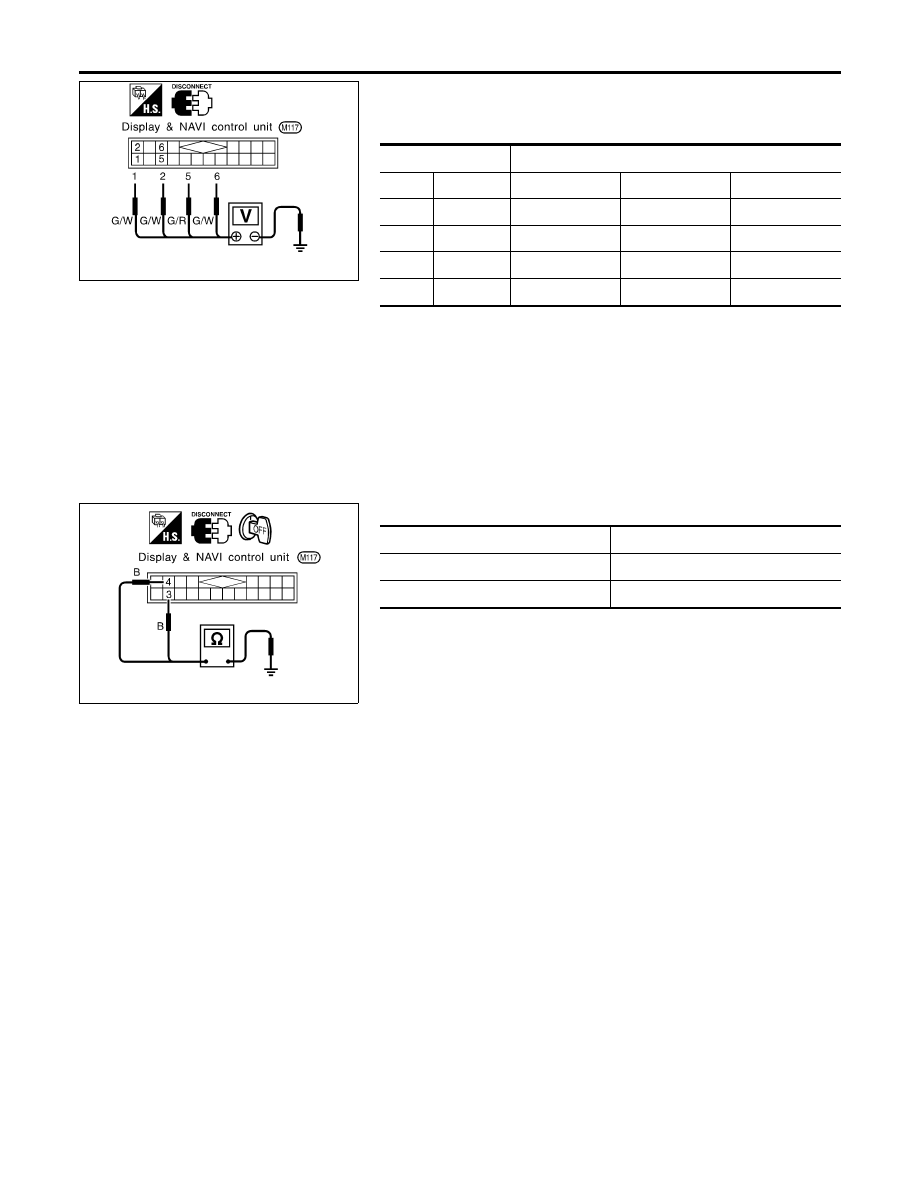

POWER SUPPLY AND GROUND CIRCUIT CHECK FOR
DISPLAY & NAVI CONTROL UNIT

=NBEL0234S04

Power Supply Circuit Check

NBEL0234S0401

Terminal

Ignition switch

(+)

(−)

OFF

ACC

ON

1

Ground

Battery voltage

Battery voltage

Battery voltage

2

Ground

Battery voltage

Battery voltage

Battery voltage

5

Ground

0V

0V

Battery voltage

6

Ground

0V

Battery voltage

Battery voltage

If NG, check the following.

I

7.5A fuse [No. 11, located in the fuse block (J/B)]

I

10A fuse [No. 10, located in the fuse block (J/B)]

I

15A fuse [No. 4, located in the fuse block (J/B)]

I

Harness for open or short between fuse and display & NAVI
control unit

SEL694VD

Ground Circuit Check

NBEL0234S0402

Terminals

Continuity

3 - Ground

Yes

4 - Ground

Yes
