Self-diagnosis Mode

NBEL0231

APPLICATION ITEMS

NBEL0231S01

Mode

Description

Reference

page

Self Diagnosis

Self-diagnosis for display & NAVI control unit, CD-ROM
and GPS antenna connection.

EL-398

Confirmation/
adjustment

Display Diagnosis

Color and gray gradation of display can be checked in
this mode.

EL-406

Diagnostic Signals from the Car

Several input signals to display & NAVI control unit, can
be monitored in this mode.

EL-404

Navigation

Check the map CD-
ROM version

The version (parts number) of inserted CD-ROM can be
checked in this mode.

EL-405

Error history

Diagnosis results previously stored in the memory
(before turning ignition switch ON) are displayed in this
mode. Time and location when/where the errors
occurred are also displayed.

EL-400

Longitude & Latitude

Display the map. Use the joystick to adjust position. Lon-
gitude and latitude will be displayed.

EL-407

Adjust the angle

Turning angle of the vehicle on the display can be
adjusted in this mode.

EL-408

Speed Calibration

Under ordinary conditions, the navigation system dis-
tance measuring function will automatically compensate
for minute decreases in wheel and tire diameter caused
by tire wear or low pressure. Speed calibration immedi-
ately restores system accuracy in cases such as when
distance calibration is needed because of the use of tire
chains in inclement weather.

EL-409

Initialize Location

This mode is for initializing the current location. Use
when the vehicle is transported a long distance on a
trailer, etc.

EL-433

SEL583X

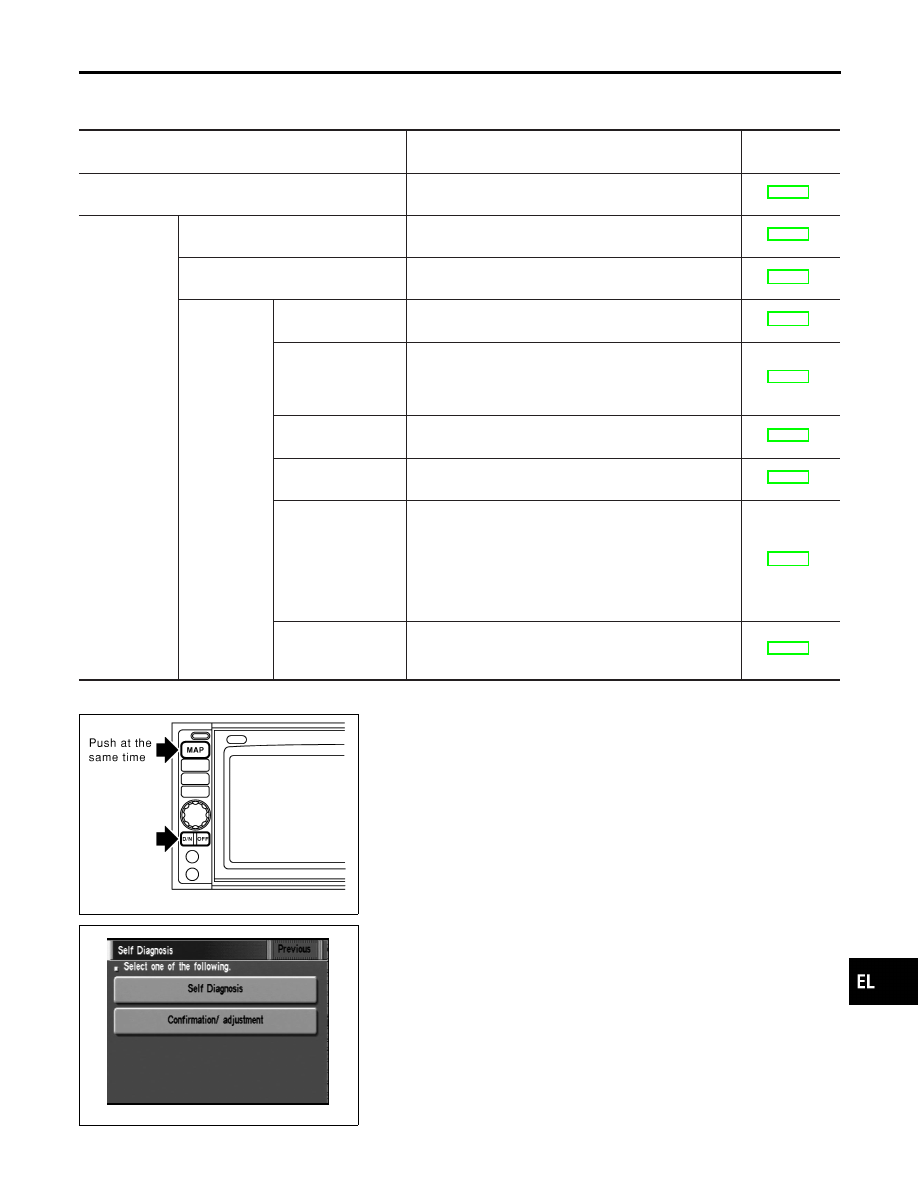

HOW TO PERFORM SELF-DIAGNOSIS MODE

NBEL0231S02

1.

Start the engine.

2.

Push both of “MAP” and “D/N” switches at the same time for
more than 5 seconds.

SEL584X

3.

Touch “Self Diagnosis” or “Confirmation/ adjustment”.

I

For further procedure, refer to the following pages which
describe each application item of the self-diagnosis mode.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Self-diagnosis Mode

EL-397

SEL584X

“Self Diagnosis”

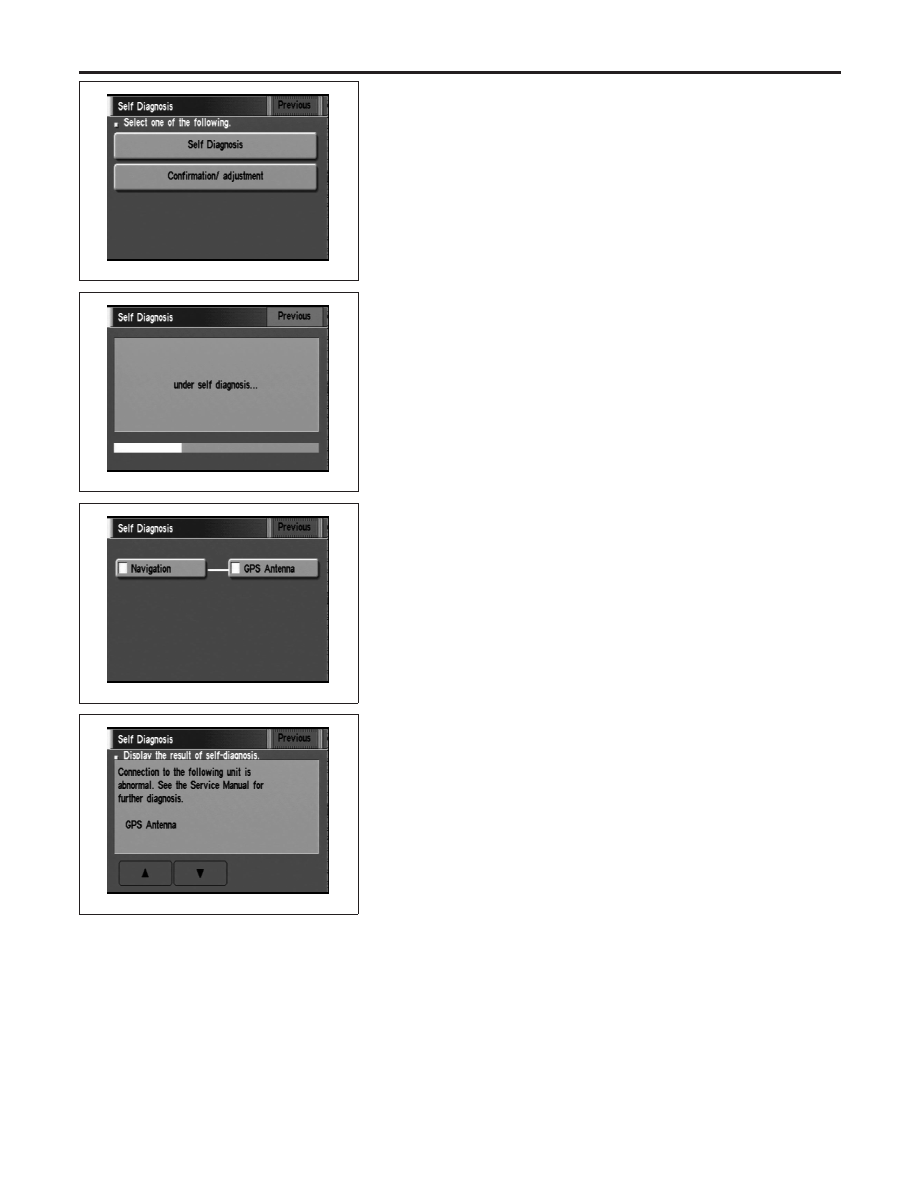

NBEL0231S0201

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Self Diagnosis”.

SEL585X

4.

Self-diagnosis will be performed.

SEL586X

5.

Diagnosis results will be displayed. Diagnosis results are indi-
cated by display color. For details refer to “SELF-DIAGNOSIS
RESULTS”.

SEL587X

To obtain detailed diagnosis results on the screen, touch “Naviga-
tion” or “GPS Antenna”.

NAVIGATION SYSTEM

Self-diagnosis Mode (Cont’d)

EL-398

SELF-DIAGNOSIS RESULTS

=NBEL0231S03

Diagnosed

item

Displayed

color

Detailed result

Description

Diagnoses/service procedure

Recheck system at each check or

replacement (When malfunction is

eliminated, further repair work is

not required.)

“GPS
Antenna”
(GPS
antenna con-
nection)

Green

—

GPS antenna is connected to dis-
play & NAVI control unit correctly.

—

Yellow

Connection to the follow-
ing unit is abnormal. See
the Service Manual for
further diagnosis.

GPS antenna connection error is
detected.

1. Check GPS antenna feeder cable

connection at display & NAVI
control unit.

2. Visually check GPS antenna

feeder cable. If NG, replace GPS
antenna assembly.

3. Replace GPS antenna.

“Navigation”
(Display &
NAVI control
unit)

Green

—

No failure is detected.

—

Red

[*** is abnormal.]

Display & NAVI control unit is mal-
functioning.

Replace display & NAVI control unit.

Gray

Self-diagnosis for CD-
ROM DRIVER of DISP &
NAVI was not conducted
due to no insertion of
CD-ROM.

Any CD-ROM is not inserted or dis-
play & NAVI control unit is malfunc-
tioning.

1. Confirm that map CD-ROM is not

inserted into display & NAVI con-
trol unit.

2. Replace display & NAVI control

unit.

Yellow

CD-ROM or CD-ROM
DRIVER of DISP & NAVI
is abnormal. See the
Service Manual for fur-
ther diagnosis.

Display & NAVI control unit judges
that inserted CD-ROM is malfunc-
tioning.
Map CD-ROM or CD-ROM driver of
the unit is malfunctioning.

1. Confirm the disk is installed cor-

rectly (not up side down.)

2. Perform “CD-ROM VERSION

CHECK” in EL-405 to confirm
whether correct CD-ROM is
inserted or not.

3. Check the disk surface. Are there

any scratches, abrasions or pits
on the surface?

4. Replace the CD-ROM.
5. Replace display & NAVI control

unit.

CD-ROM is abnormal.
Please check the disc.

Inserted map CD-ROM can not be
read.
Map CD-ROM or CD-ROM driver of
the unit is malfunctioning.

Connection to the follow-
ing unit is abnormal. See
the Service Manual for
further diagnosis.

GPS antenna connection error is
detected.

1. Check GPS antenna feeder cable

connection at display & NAVI
control unit.

2. Visually check GPS antenna

feeder cable. If NG, replace GPS
antenna assembly.

3. Replace GPS antenna.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Self-diagnosis Mode (Cont’d)

EL-399

Confirmation/Adjustment Mode

=NBEL0232

“ERROR HISTORY” MODE

NBEL0232S01

Description

NBEL0232S0101

In this mode, historical errors of the system are displayed with the
following data.

I

How many times the error was detected

I

The last time data when the error was detected

I

The last place where the error was detected

NOTE:

I

The number of errors can be counted up to 50 times. More
than 51 times will be indicated as 50 times.

I

Malfunction of the GPS board (inside the display & NAVI
control unit) will result in the display of incorrect time
data.

I

When an error occurs, an incorrect position marker
appears on the display. The accuracy of the display data
(position marker) will be affected.

SEL584X

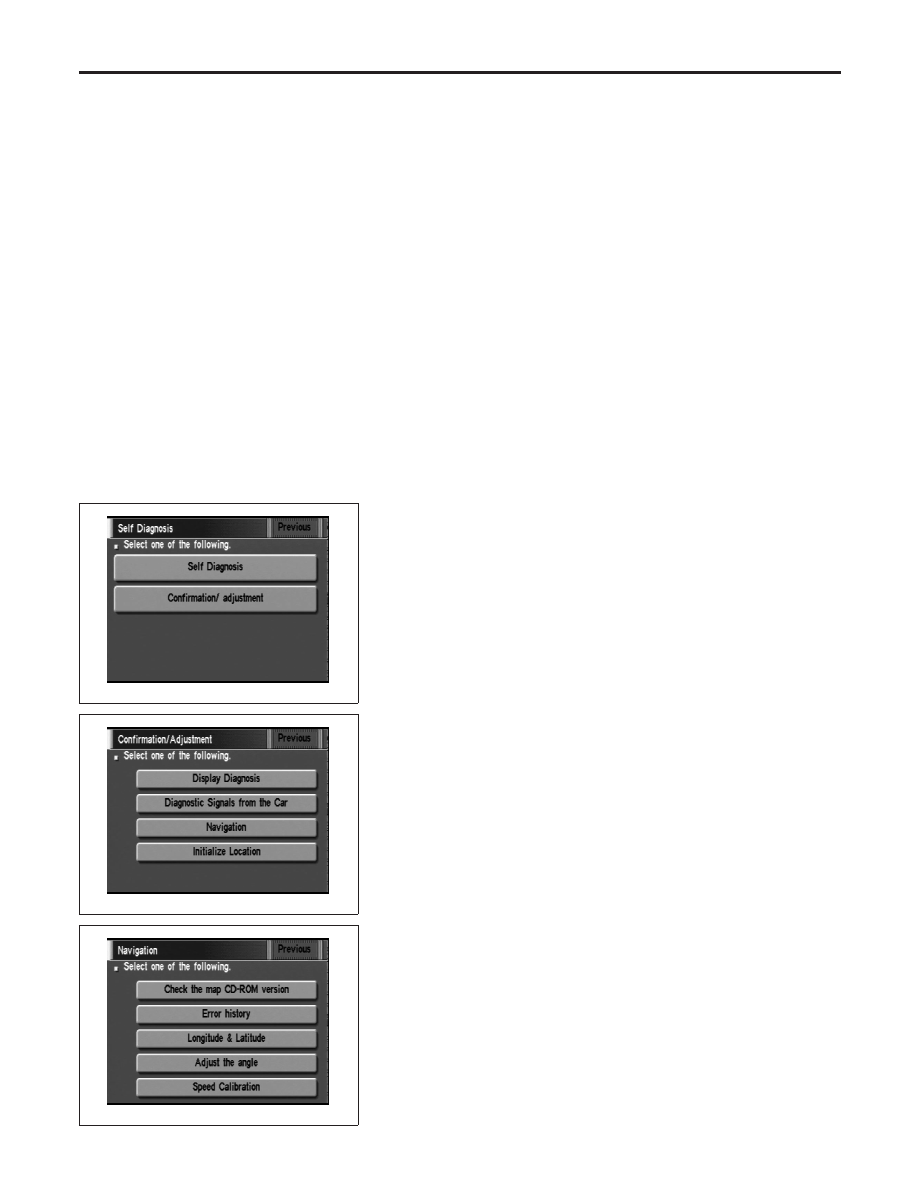

How to Perform

NBEL0232S0102

1.

Start the engine.

2.

Push both “MAP” and “D/N” switch at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

SEL588X

4.

Touch “Navigation”.

SEL589X

5.

Touch “Error history”.
