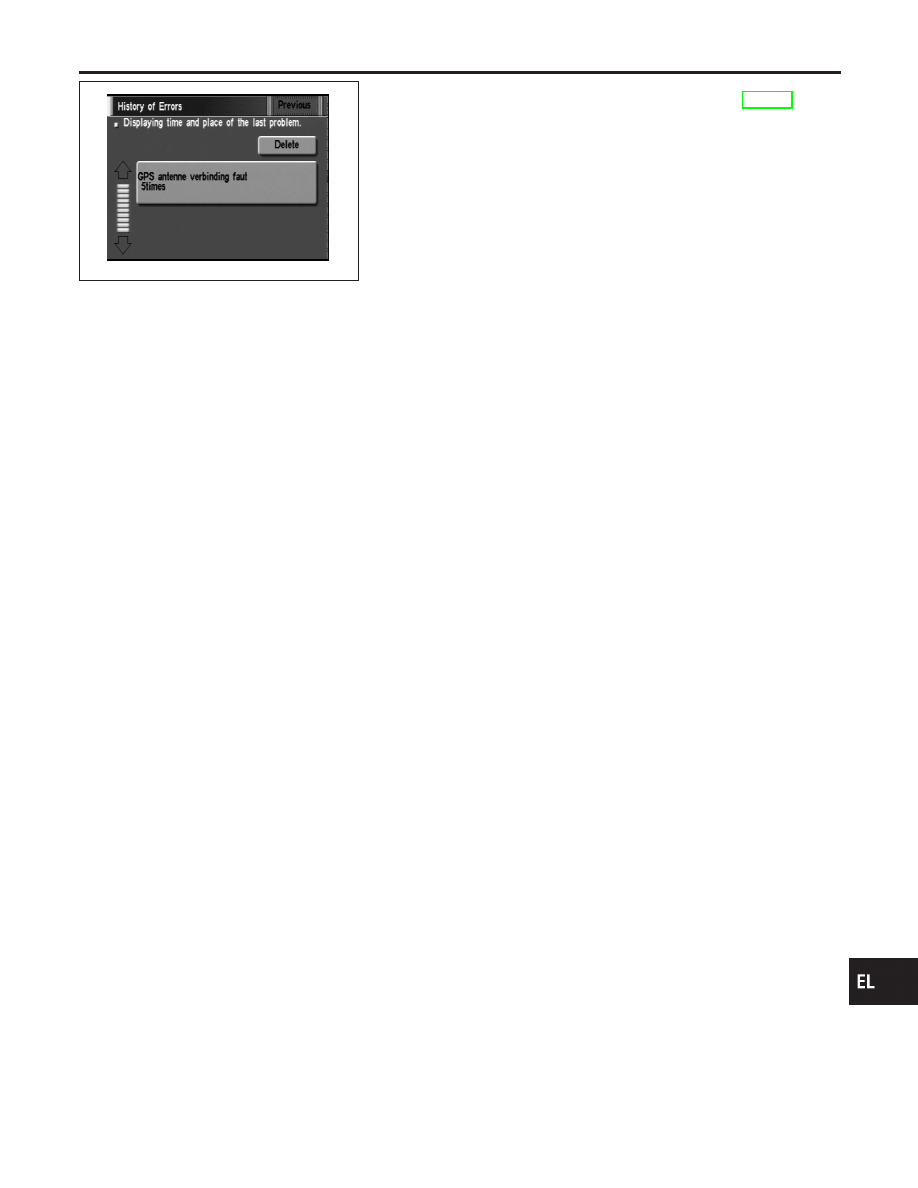

If trouble items are displayed with time count, repair/replace
the system according to “Error history” TABLE, EL-402.

7.

If necessary, touch error item to display the time when the error
was detected and the place where the error was detected.

8.

After repairing the system, erase the diagnosis memory.

NOTE:
When the display & NAVI control unit must be replaced, do not
erase the diagnosis memory for further inspection of malfunc-
tions.
a.

Start the engine.

b.

Push both “Map” and “D/N” switches at the same time for more
than 5 seconds.

c.

Touch “Confirmation/ adjustment”.

d.

Touch “Navigation”.

e.

Touch “Error history”.

f.

Touch “Delete”.

g.

Touch “Yes”.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-401

“ERROR HISTORY” TABLE

=NBEL0232S02

Detected items

Description

Diagnosis/service procedure

Refer-

ence
page

Gyro sensor disconnected

Communications malfunction between
display & NAVI control unit and internal
gyro

Perform self-diagnosis to confirm
whether the display & NAVI control unit
is malfunctioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-397

Connection problem of speed
sensor

Input malfunction of display & NAVI con-
trol unit and speed sensor

Check vehicle speed sensor signal in
“Diagnosis for signals from the car”
mode. If the input signal is not detected
correctly, check harness for open or
short between combination meter and
display & NAVI control unit.

EL-404

GPS disconnected

Communications malfunction between
display & NAVI control unit and GPS
board

Perform self-diagnosis to confirm
whether the display & NAVI control unit
is malfunctioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-397

GPS transmission cable malfunc-
tion

GPS input line connection error

GPS TCXO over

The transmission circuit of the GPS
board frequency synchronization oscilla-
tor (inside the display & NAVI control
unit) is sending an oscillation frequency
that is greater or less than the set value.

A location error occurs. Strong electro-
magnetic wave interference may have
occurred. The GPS antenna may be in a
very hot or very cold environment. This
is usually a temporary malfunction.

—

GPS TCXO under

GPS ROM malfunction

Internal malfunction of GPS board RAM
or ROM inside the display & NAVI con-
trol unit.

Perform self-diagnosis to confirm
whether the display & NAVI control unit
is malfunctioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-397

GPS RAM malfunction

GPS RTC malfunction

Malfunction of GPS board clock IC
inside the display & NAVI control unit.

GPS antenna disconnected

—

Perform self-diagnosis to confirm GPS
antenna connection. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by a strong impact.

EL-405

Low voltage of GPS

Power supply voltage for GPS board
inside the display & NAVI control unit is
low.

1. Check power supply circuits for dis-
play & NAVI control unit.

EL-417

2. Perform self-diagnosis to confirm
GPS antenna connection.

EL-397

3. If above diagnosis results are OK, a
momentary and/or temporary malfunc-
tion may have been caused by a strong
impact.

—

CD-ROM communication error

CD-ROM driver malfunction (inside the
display & NAVI control unit)

Perform self-diagnosis to confirm
whether the display & NAVI control unit
is malfunctioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-397

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-402

Detected items

Description

Diagnosis/service procedure

Refer-

ence
page

Loading mechanism malfunction

—

Check that whether the disc can be
inserted and ejected correctly. If the
loading function does not operate
correctly, replace NAVI & display control
unit.

—

CD-ROM reading error

It is confirmed that the appropriate CD-
ROM disc is positioned in the CD-ROM
loader. However, no data can be read.

Perform self-diagnosis to confirm
whether the inserted disc is malfunction-
ing or not.

EL-397

Malfunctioning of error correction
for CD-ROM

Erroneous data is read from the CD-
ROM. The errors cannot be corrected.

CD-ROM focus error

CD-ROM data reading beam is out of
focus.

Rough road driving might create CD
skipping like music CD audio unit.

—

CD-ROM malfunction

—

Perform self-diagnosis to confirm
whether the inserted disc is malfunction-
ing or not.

EL-397

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-403

“DIAGNOSTIC SIGNALS FROM THE CAR” MODE

=NBEL0232S03

Description

NBEL0232S0301

In “Diagnostic Signals From the Car” mode, following input signals
to the display & NAVI control unit can be checked on the display.

Item

Indication

Vehicle condition

Vehicle
Speed*

ON

Vehicle speed is greater than 0 km/h (0 MPH).

OFF

Vehicle speed is 0 km/h (0 MPH).

Light

ON

Lighting switch is in 1st or 2nd position.

OFF

Lighting switch is in “OFF” position.

IGN

ON

Ignition switch is in “ON” position.

OFF

Ignition switch is in “ACC” position.

REVERSE*

ON

Selector/shift lever is in “Reverse” position.

OFF

Selector/shift lever is in other than “Reverse” posi-
tion.

*: When ignition switch is in “ACC” position, indication will be changed to “-”.

SEL584X

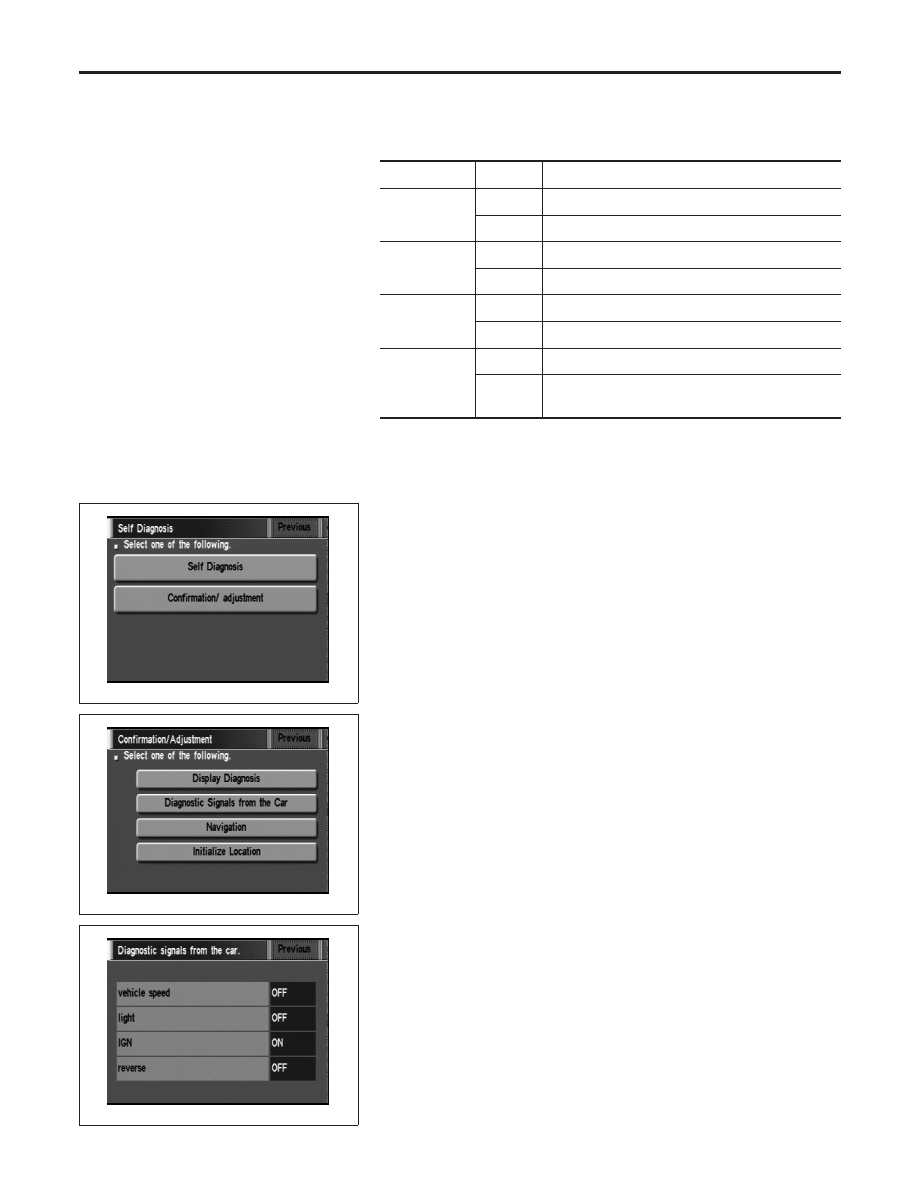

How to Perform

NBEL0232S0302

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

SEL588X

4.

Touch “Diagnostic Signals from the Car”.

SEL591X

5.

Then “Diagnostic Signals from the Car” mode is performed.

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)
