CHECK HORN RELAY CIRCUIT

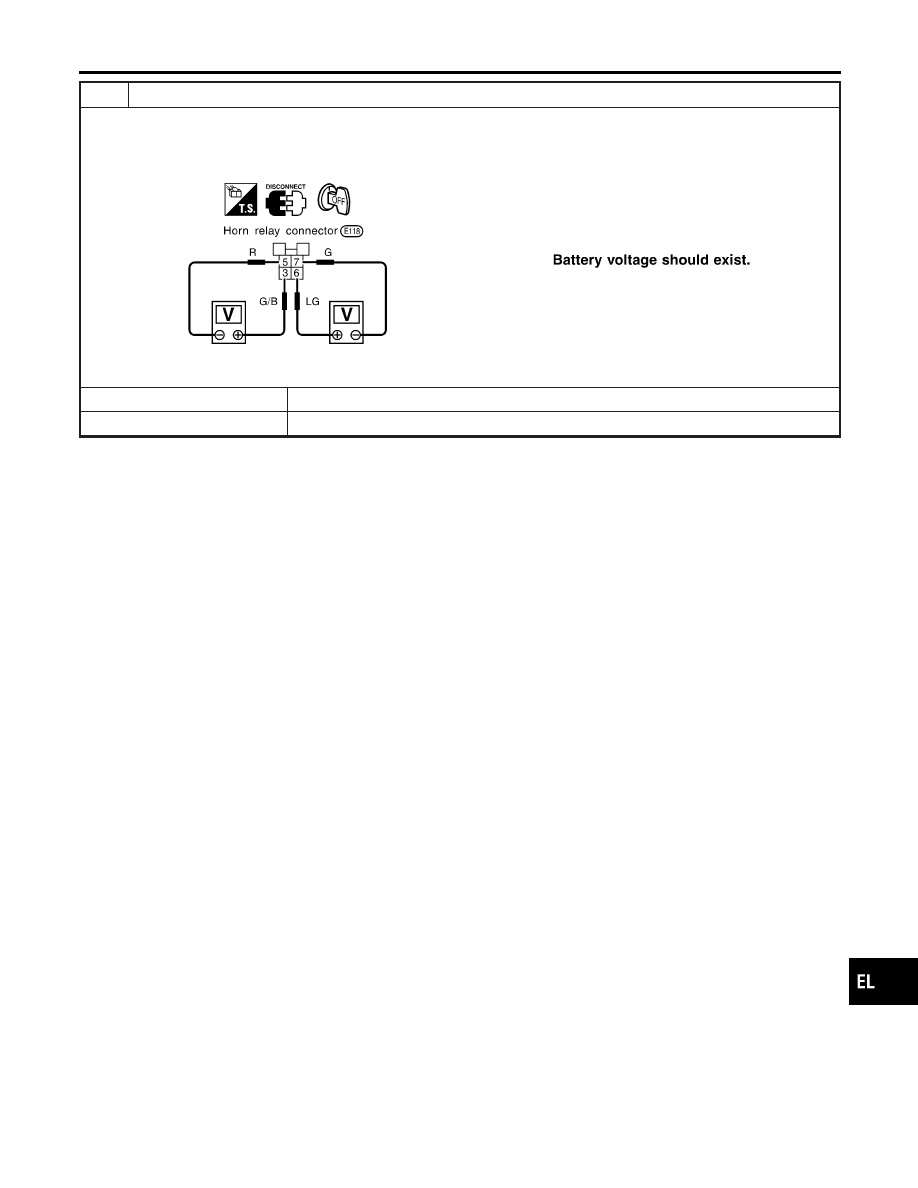

1. Disconnect horn relay connector.
2. Check voltage between terminals 3 and 5.
3. Check voltage between terminals 6 and 7.

SEL348X

OK or NG

OK

©

Check harness for open or short between horn relay and smart entrance control unit.

NG

©

Check harness for open or short.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

THEFT WARNING SYSTEM

Trouble Diagnoses (Cont’d)

EL-317

THEFT WARNING HEADLAMP ALARM CHECK

=NBEL0123S10

1

CHECK THEFT WARNING HEADLAMP ALARM OPERATION

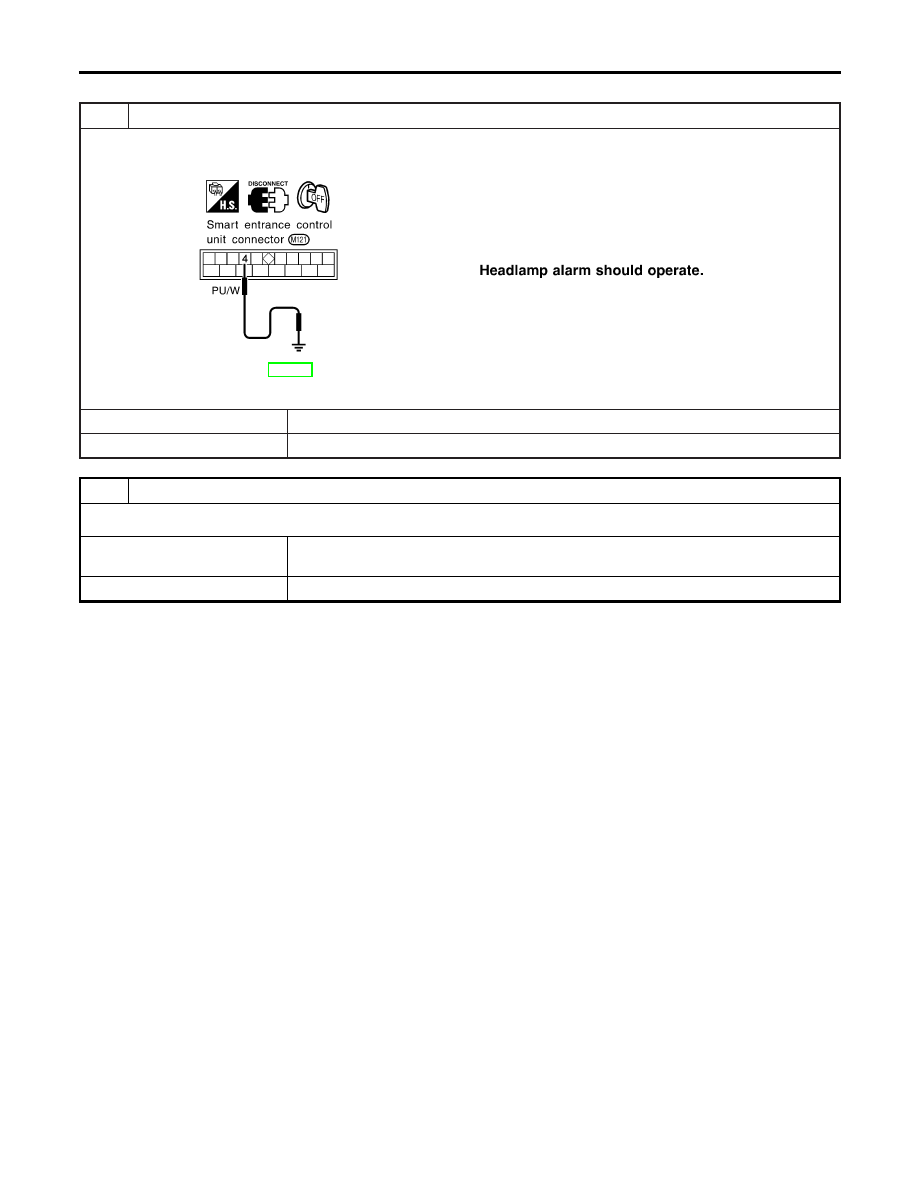

1. Disconnect smart entrance control unit connector.
2. Apply ground to smart entrance control unit terminal 4.

SEL570X

Refer to wiring diagram in EL-304.

OK or NG

OK

©

Headlamp alarm is OK.

NG

©

GO TO 2.

2

CHECK HEADLAMP OPERATION

Does headlamp come on when turning lighting switch “ON”?

Yes

©

Check harness for open or short between headlamp relay and smart entrance control
unit.

No

©

Check headlamp system. Refer to “HEADLAMP”.

THEFT WARNING SYSTEM

Trouble Diagnoses (Cont’d)

EL-318

Description

NBEL0124

The following systems are controlled by the smart entrance control unit.

I

Warning chime

I

Rear window defogger and door mirror defogger timer

I

Power door lock

I

Multi-remote control system

I

Theft warning system

I

Interior lamp timer

I

Electric sunroof and power window timer

I

Headlamp battery saver

I

Battery saver

For detailed description and wiring diagrams, refer to the relevant pages for the each system.
The smart entrance control unit receives data from the switches and sensors to control their corresponding
system relays and actuators.

INPUT/OUTPUT

NBEL0124S01

System

Input

Output

Power door lock

Door lock and unlock switch LH and RH
Key switch (Insert)
Door switches
Door key cylinder switches

Door lock actuator

Multi-remote control

Key switch (Insert)
Ignition switch (ACC)
Door switches
Front door unlock sensor LH
Door lock and unlock switch LH
Remote controller signal

Horn relay
Headlamp relay (LH and RH)
Interior lamp
Multi-remote control relay
Door lock actuator

Warning chime

Key switch (Insert)
Ignition switch (ON)
Lighting switch (1st)
Seat belt switch
Front door switch LH

Warning chime (located in smart entrance
control unit)

Rear window defogger and
door mirror defogger timer

Ignition switch (ON)
Rear window defogger switch

Rear window defogger relay

Theft warning

Ignition switch (ACC, ON)
Door switches
Hood switch
Glass hatch switch
Door key cylinder switches (lock/unlock)
Door unlock sensores

Horn relay
Headlamp relay (LH and RH)
Security indicator

Interior lamp timer

Door switches
Front door unlock sensor LH
Ignition switch (ON)
Key switch (Insert)

Interior lamp

Electric sunroof and power
window timer

Front door switches
Ignition switch (ON)

Power window relay

Headlamp battery saver timer

Front door switches
Ignition switch (ON)

Headlamp battery saver control unit

Battery saver

Ignition switch (ON)
Door switches
Driver’s door unlock sensor
Key switch (Insert)

Interior lamp
Luggage room lamp
Spot lamp
Vanity mirror illumination lamp

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL UNIT

Description

EL-319

BATTERY SAVER

NBEL0124S02

The lamp turns off automatically when the interior lamp, luggage room lamp, spot lamp or/and vanity mirror
illumination is illuminated with the ignition key in the OFF position, if the lamp remains lit by the door switch
open signal or if the lamp switch is in the ON position for more than 10 minutes.
After lamps turn off by the battery saver system, the lamps illuminate again when:

I

driver’s door is locked or unlocked,

I

door is opened or closed,

I

key is inserted in ignition key cylinder.

SMART ENTRANCE CONTROL UNIT

Description (Cont’d)
