DOOR, HOOD AND GLASS HATCH SWITCH CHECK

=NBEL0123S04

Door Switch Check

NBEL0123S0401

1

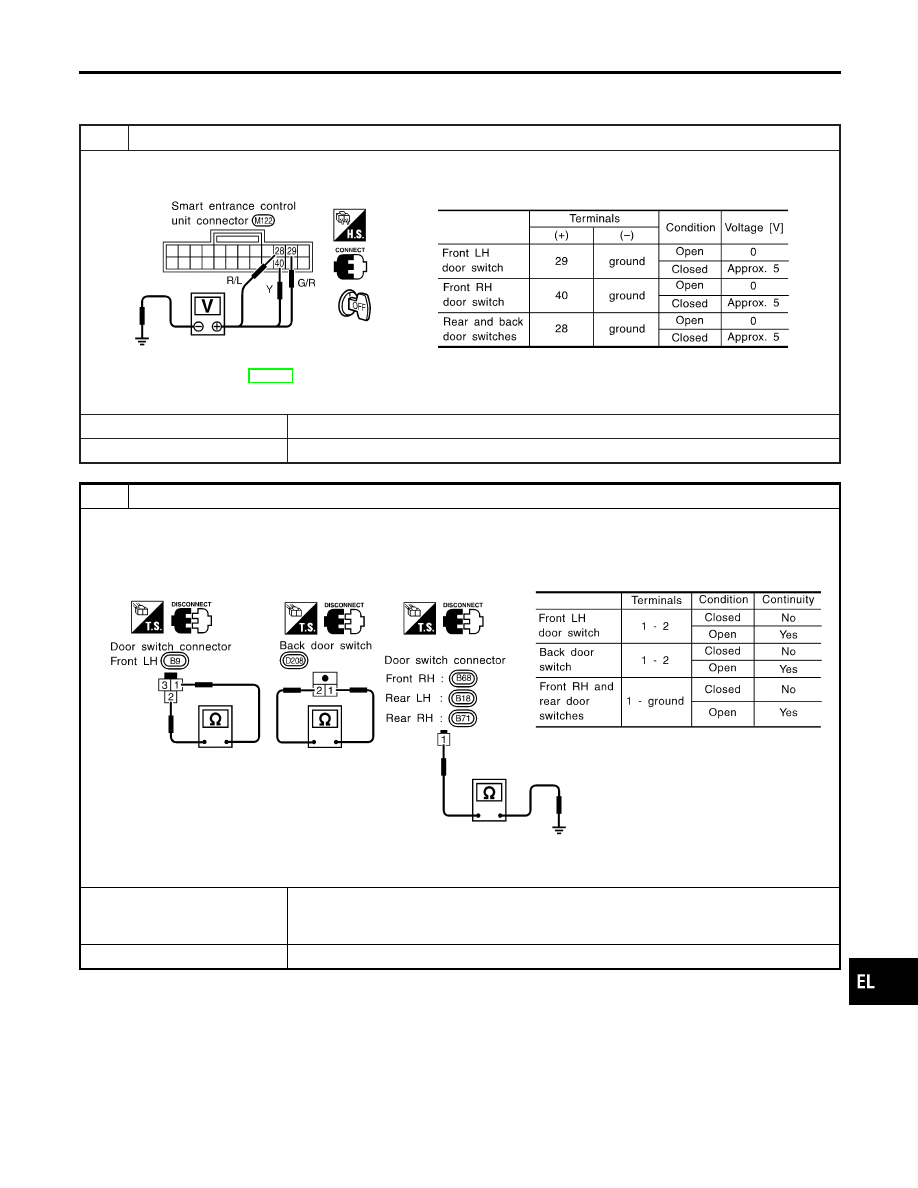

CHECK DOOR SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminals 28, 29 or 40 and ground.

SEL305X

Refer to wiring diagram in EL-301.

OK or NG

OK

©

Door switch is OK, and go to hood switch check.

NG

©

GO TO 2.

2

CHECK DOOR SWITCH

1. Disconnect door switch connector.
2. Check continuity between door switch terminals.

SEL306X

OK or NG

OK

©

Check the following.

I

Door switch ground circuit (Front LH, back door) or door switch ground condition

I

Harness for open or short between smart entrance control unit and door switch

NG

©

Replace door switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

THEFT WARNING SYSTEM

Trouble Diagnoses (Cont’d)

EL-309

Hood Switch Check

=NBEL0123S0402

1

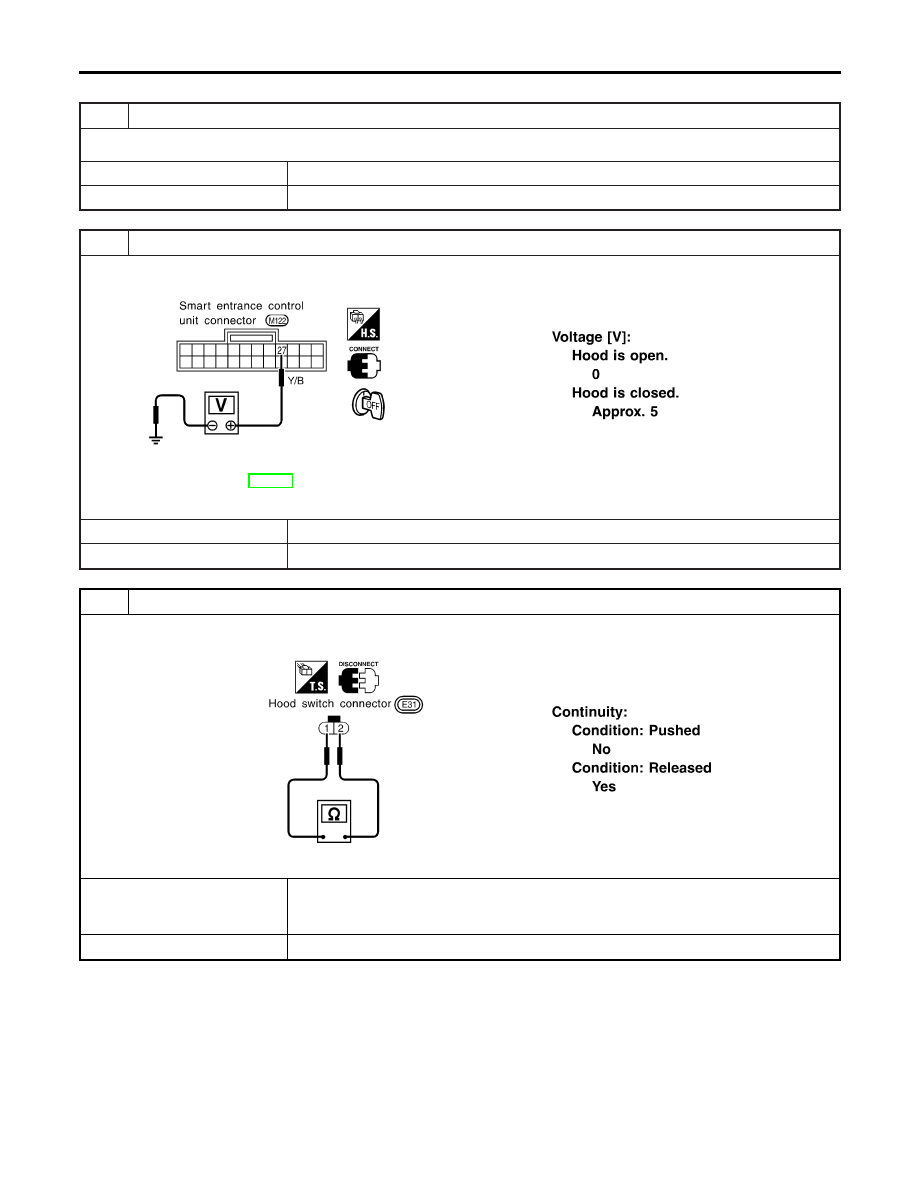

CHECK HOOD SWITCH FITTING CONDITION

OK or NG

OK

©

GO TO 2.

NG

©

Adjust installation of hood switch or hood.

2

CHECK HOOD SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminal 27 and ground.

SEL337X

Refer to wiring diagram in EL-300.

OK or NG

OK

©

Hood switch is OK, and go to glass hatch switch check.

NG

©

GO TO 3.

3

CHECK HOOD SWITCH

1. Disconnect hood switch connector.
2. Check continuity between hood switch terminals 1 and 2.

SEL338X

OK or NG

OK

©

Check the following.

I

Hood switch ground circuit

I

Harness for open or short between smart entrance control unit and hood switch

NG

©

Replace hood switch.

THEFT WARNING SYSTEM

Trouble Diagnoses (Cont’d)

EL-310

Glass Hatch Switch Check

=NBEL0123S0403

1

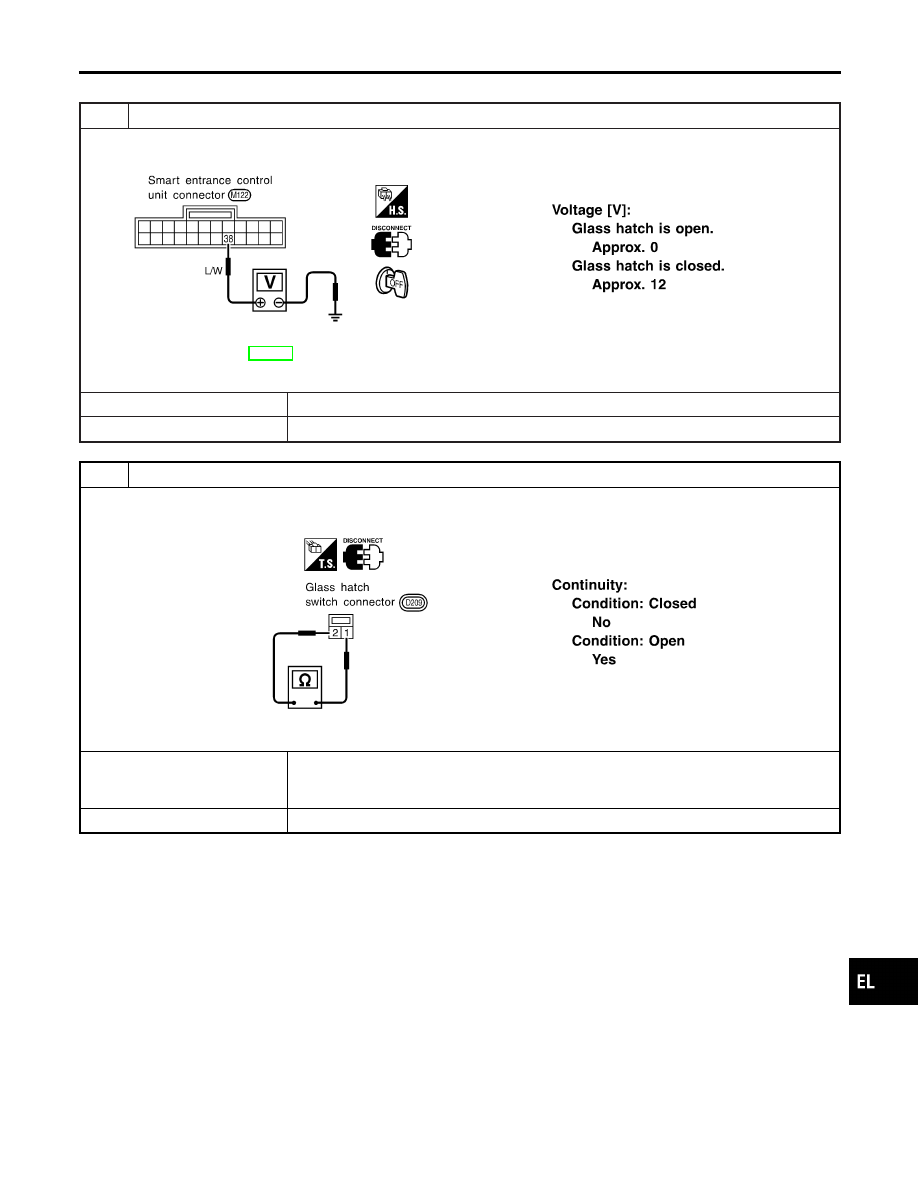

CHECK GLASS HATCH SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminal 38 and ground.

SEL339X

Refer to wiring diagram in EL-300.

OK or NG

OK

©

Glass hatch switch is OK.

NG

©

GO TO 2.

2

CHECK GLASS HATCH SWITCH

1. Disconnect glass hatch switch connector.
2. Check continuity between glass hatch switch terminals 1 and 2.

SEL340X

OK or NG

OK

©

Check the following.

I

Glass hatch switch ground circuit

I

Harness for open or short between smart entrance control unit and glass hatch switch

NG

©

Replace glass hatch switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

THEFT WARNING SYSTEM

Trouble Diagnoses (Cont’d)

EL-311

SECURITY INDICATOR LAMP CHECK

=NBEL0123S05

1

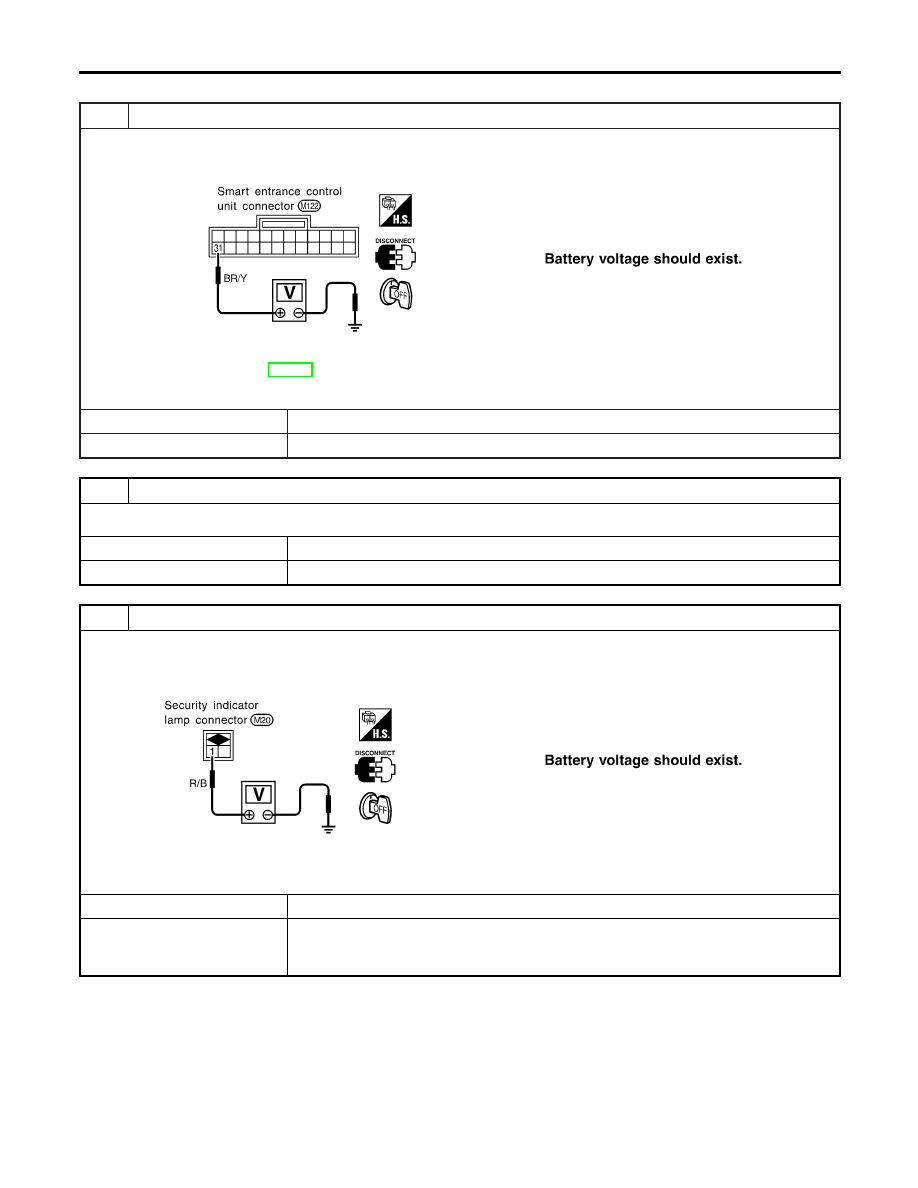

CHECK INDICATOR LAMP OUTPUT SIGNAL

1. Disconnect smart entrance control unit connector.
2. Check voltage between control unit terminal 31 and ground.

SEL341X

Refer to wiring diagram in EL-300.

OK or NG

OK

©

Security indicator lamp is OK.

NG

©

GO TO 2.

2

CHECK INDICATOR LAMP

OK or NG

OK

©

GO TO 3.

NG

©

Replace indicator lamp.

3

CHECK POWER SUPPLY CIRCUIT FOR INDICATOR LAMP

1. Disconnect security lamp connector.
2. Check voltage between indicator lamp terminal 1 and ground.

SEL342X

OK or NG

OK

©

Check harness for open or short between security indicator lamp and control unit.

NG

©

Check the following.

I

7.5A fuse [No. 24, located in fuse block (J/B)]

I

Harness for open or short between security indicator lamp and fuse

THEFT WARNING SYSTEM

Trouble Diagnoses (Cont’d)

EL-312
