Infiniti QX4 (R50). Manual - part 364

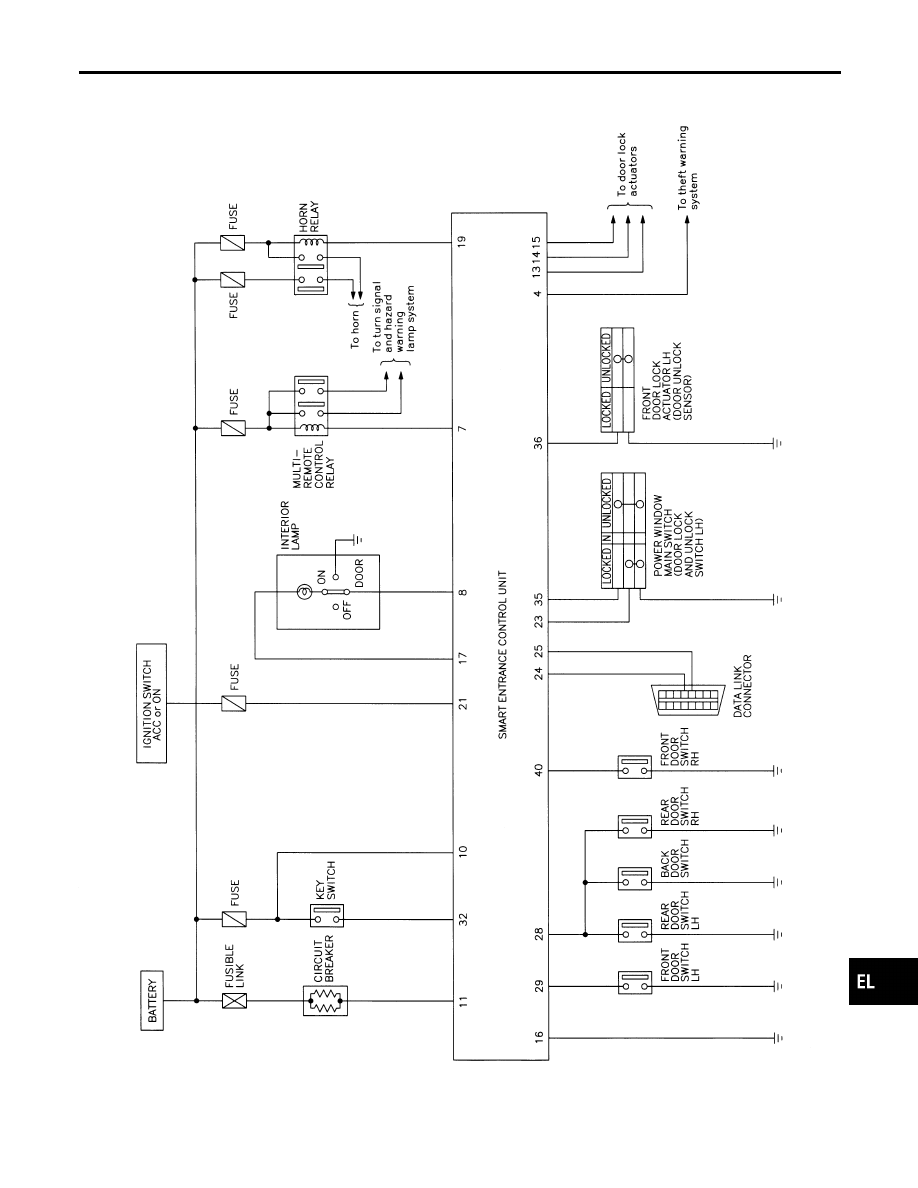

Schematic

NBEL0113

MEL853L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Schematic

EL-273

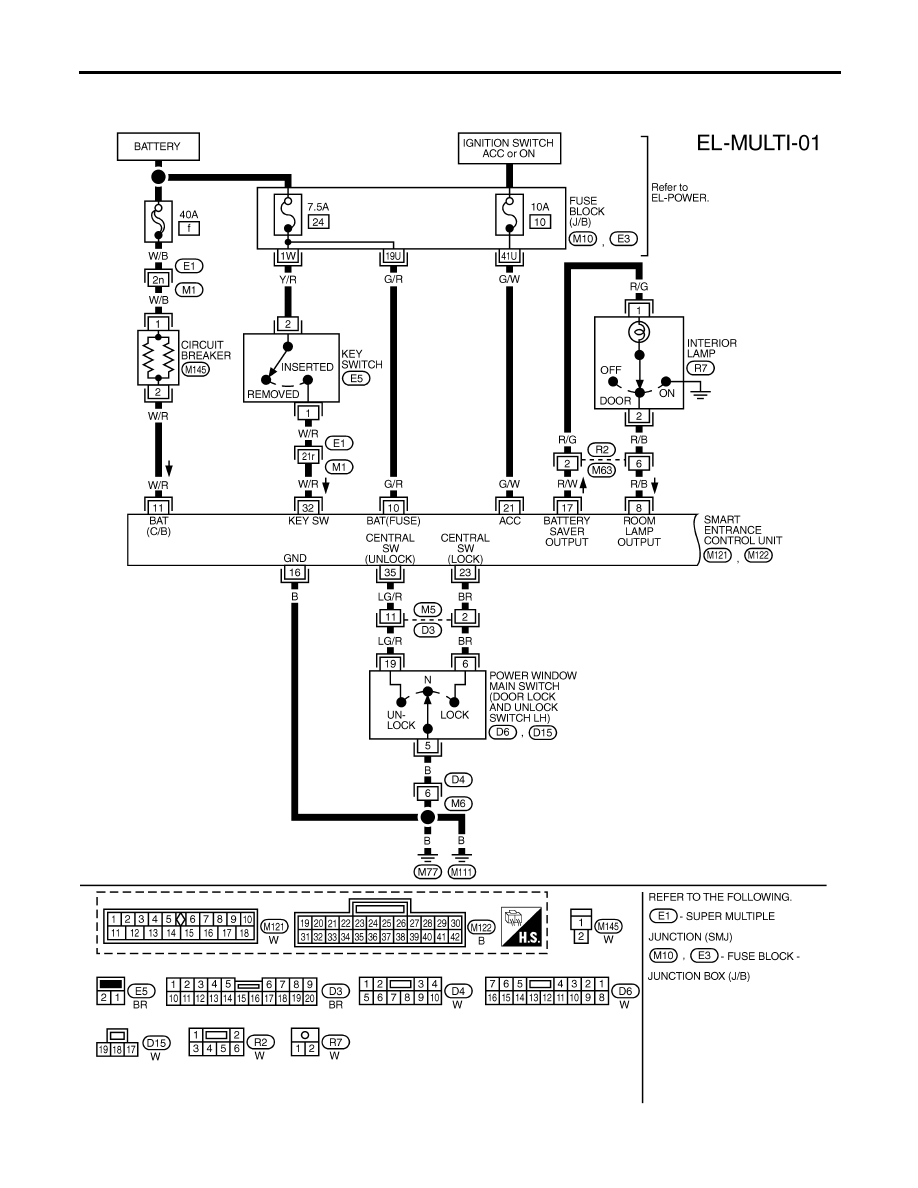

Wiring Diagram — MULTI —

NBEL0114

FIG. 1

NBEL0114S01

MEL854L

MULTI-REMOTE CONTROL SYSTEM

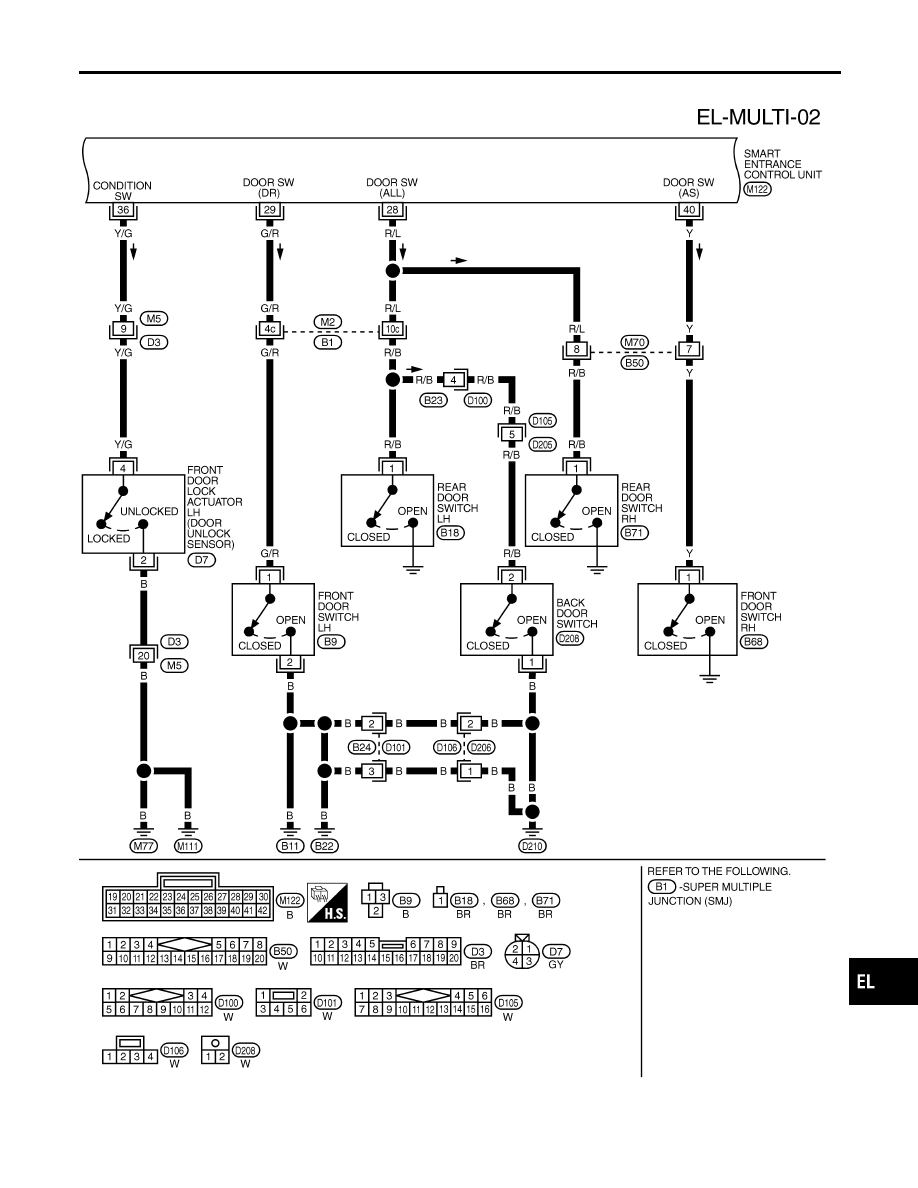

Wiring Diagram — MULTI —

EL-274

FIG. 2

NBEL0114S02

MEL855L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

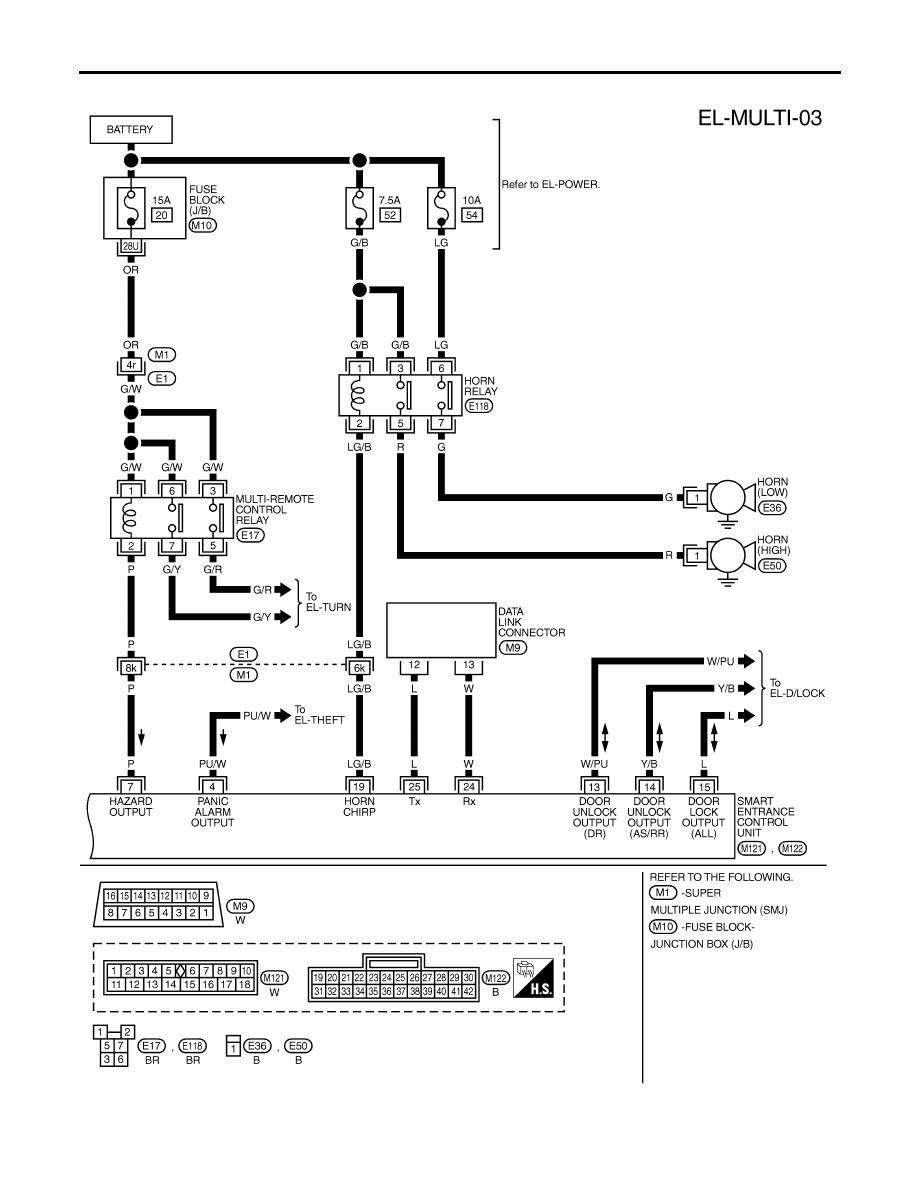

Wiring Diagram — MULTI — (Cont’d)

EL-275

FIG. 3

NBEL0114S03

MEL856L

MULTI-REMOTE CONTROL SYSTEM

Wiring Diagram — MULTI — (Cont’d)

EL-276
