Infiniti QX4 (R50). Manual - part 110

SBR484E

Ground Circuit Check

=NBBR0100

ABS ACTUATOR AND ELECTRIC UNIT GROUND

NBBR0100S01

I

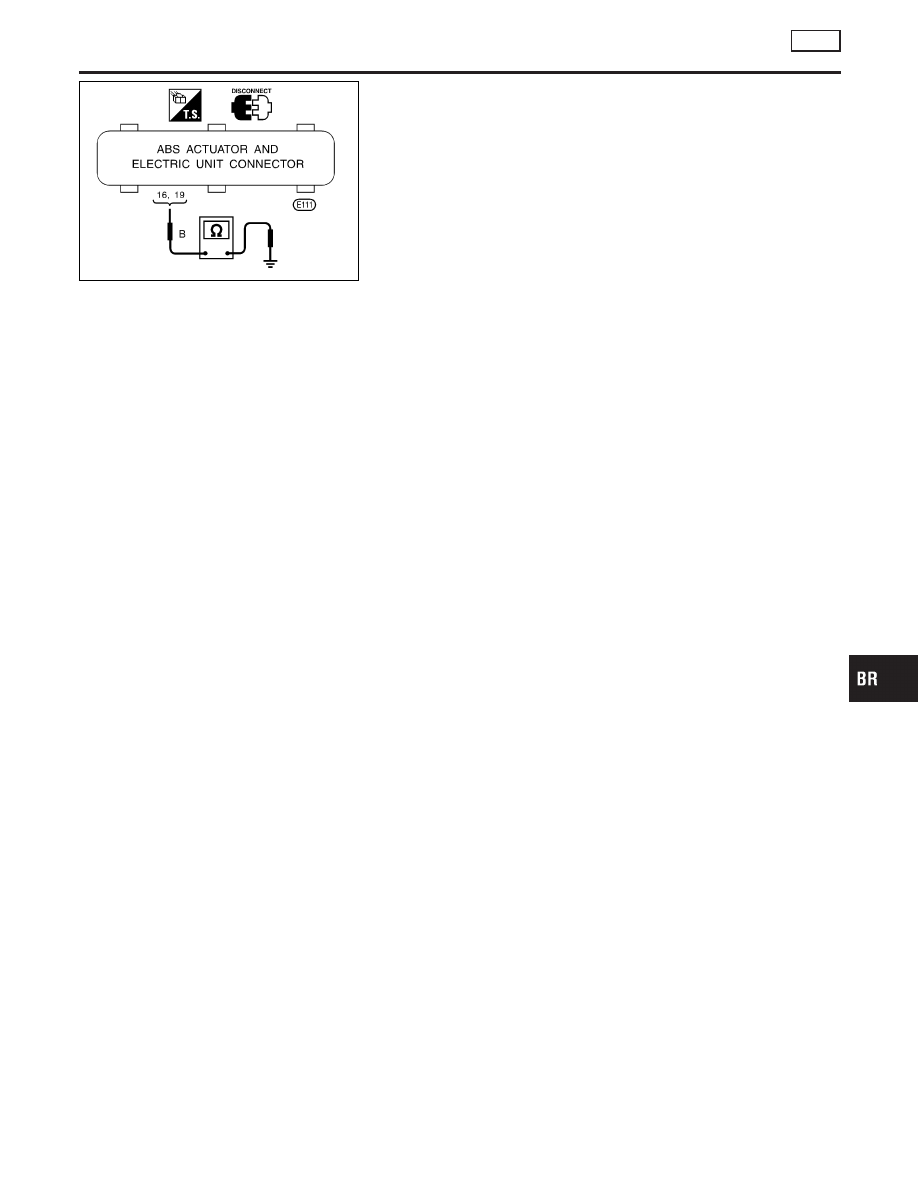

Check continuity between ABS actuator and electric unit con-
nector terminals and ground.

Continuity should exist.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

ABS

Ground Circuit Check

BR-53

Malfunction Code/Symptom Chart

NBBR0101

Code No. (No. of warning lamp flashes)

Malfunctioning part

Reference Page

12

Self-diagnosis could not detect any malfunctions.

—

17*4

G sensor and circuit

BR-65

18*1

Sensor rotor

BR-56

21*1

Front right sensor (open-circuit)

BR-56

22*1

Front right sensor (short-circuit)

BR-56

25*1

Front left sensor (open-circuit)

BR-56

26*1

Front left sensor (short-circuit)

BR-56

31*1

Rear right sensor (open-circuit)

BR-56

32*1

Rear right sensor (short-circuit)

BR-56

35*1

Rear left sensor (open-circuit)

BR-56

36*1

Rear left sensor (short-circuit)

BR-56

41

Actuator front right outlet solenoid valve

BR-59

42

Actuator front right inlet solenoid valve

BR-59

45

Actuator front left outlet solenoid valve

BR-59

46

Actuator front left inlet solenoid valve

BR-59

55

Actuator rear outlet solenoid valve

BR-59

56

Actuator rear inlet solenoid valve

BR-59

57*2

Power supply (Low voltage)

BR-63

61*3

Actuator motor or motor relay

BR-61

63

Solenoid valve relay

BR-59

71

Control unit

BR-68

Warning lamp stays on when ignition

switch is turned ON.

Control unit power supply circuit
Warning lamp bulb circuit
Control unit or control unit connector
Solenoid valve relay stuck
Power supply for solenoid valve relay coil

BR-74

ABS works frequently

—

BR-69

Unexpected pedal action

—

BR-69

Long stopping distance

—

BR-70

ABS does not work

—

BR-71

Pedal vibration and noise

—

BR-71

Warning lamp does not come on

when ignition switch is turned ON.

Fuse, warning lamp bulb or warning lamp circuit
Control unit

BR-72

Vehicle vibrates excessively when ABS is

operating.

ABS control unit to TCM circuit

BR-77

*1: If one or more wheels spin on a rough or slippery road for 40 seconds or more, the ABS warning lamp will illuminate. This does not
indicate a malfunction. Only in the case of the short-circuit (Code Nos. 26, 22, 32 and 36), after repair the ABS warning lamp also illu-
minates when the ignition switch is turned ON. In this case, drive the vehicle at speeds greater than 30 km/h (19 MPH) for approxi-
mately 1 minute as specified in “SELF-DIAGNOSIS PROCEDURE”, BR-41. Check to ensure that the ABS warning lamp goes out while
the vehicle is being driven.
*2: The trouble code “57”, which refers to a low power supply voltage, does not indicate that the ABS control unit is malfunctioning. Do
not replace the ABS control unit with a new one.

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

ABS

Malfunction Code/Symptom Chart

BR-54

*3: The trouble code “61” can sometimes appear when the ABS motor is not properly grounded. If it appears, be sure to check the con-
dition of the ABS motor ground circuit connection.
*4: 4WD models only

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

ABS

Malfunction Code/Symptom Chart (Cont’d)

BR-55

Wheel Sensor or Rotor

DIAGNOSTIC PROCEDURE

NBBR0102

Malfunction code No. 21, 22, 25, 26, 31, 32, 35, 36 or 18
NOTE:
Wheel position should be distinguished by code No. except code
No. 18 (sensor rotor).

1

INSPECTION START

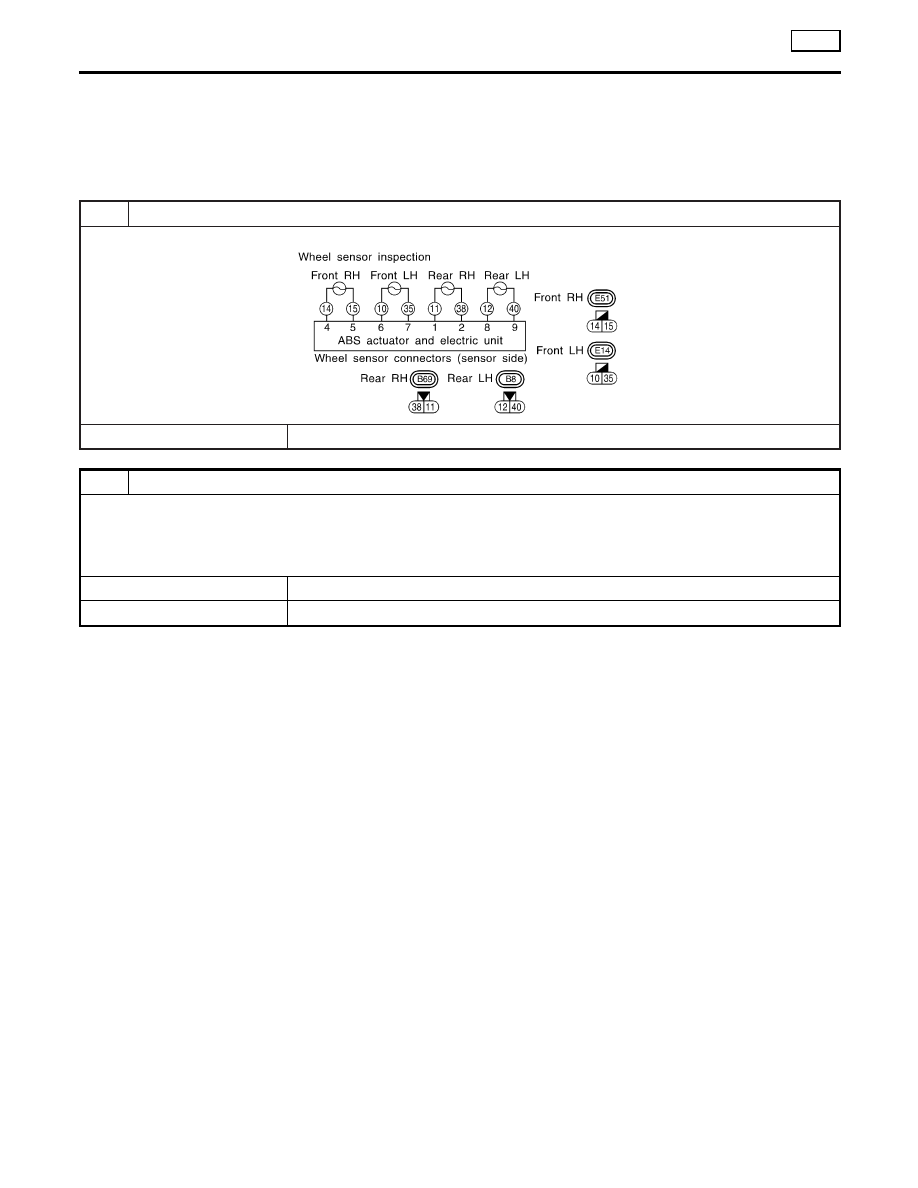

Wheel sensor inspection

SBR485E

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect connectors from ABS actuator and electric unit and wheel sensor of malfunction code No. Check terminals

for damage or loose connection. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor

BR-56
