DISASSEMBLY AND ASSEMBLY

NBAT0135

Forward and overrun clutches are serviced essentially the same
way as reverse clutch is serviced. However, note the following
exceptions.

I

Check of forward clutch operation

SAT861A

I

Check of overrun clutch operation

SAT865A

I

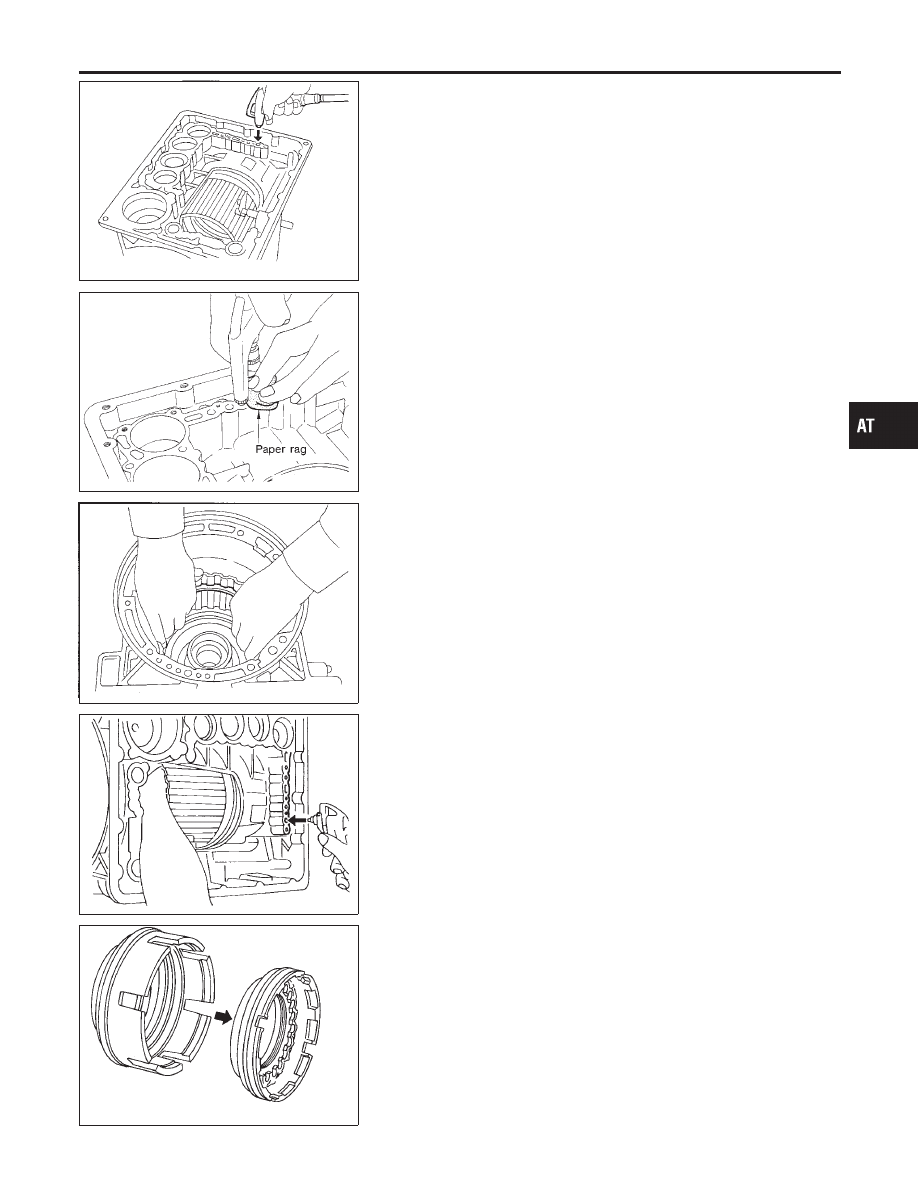

Removal of forward clutch drum
Remove forward clutch drum from transmission case by hold-
ing snap ring.

SAT862A

I

Removal of forward clutch and overrun clutch pistons

a)

While holding overrun clutch piston, gradually apply com-
pressed air to oil hole.

SAT863A

b)

Remove overrun clutch from forward clutch.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-321

SAT526G

I

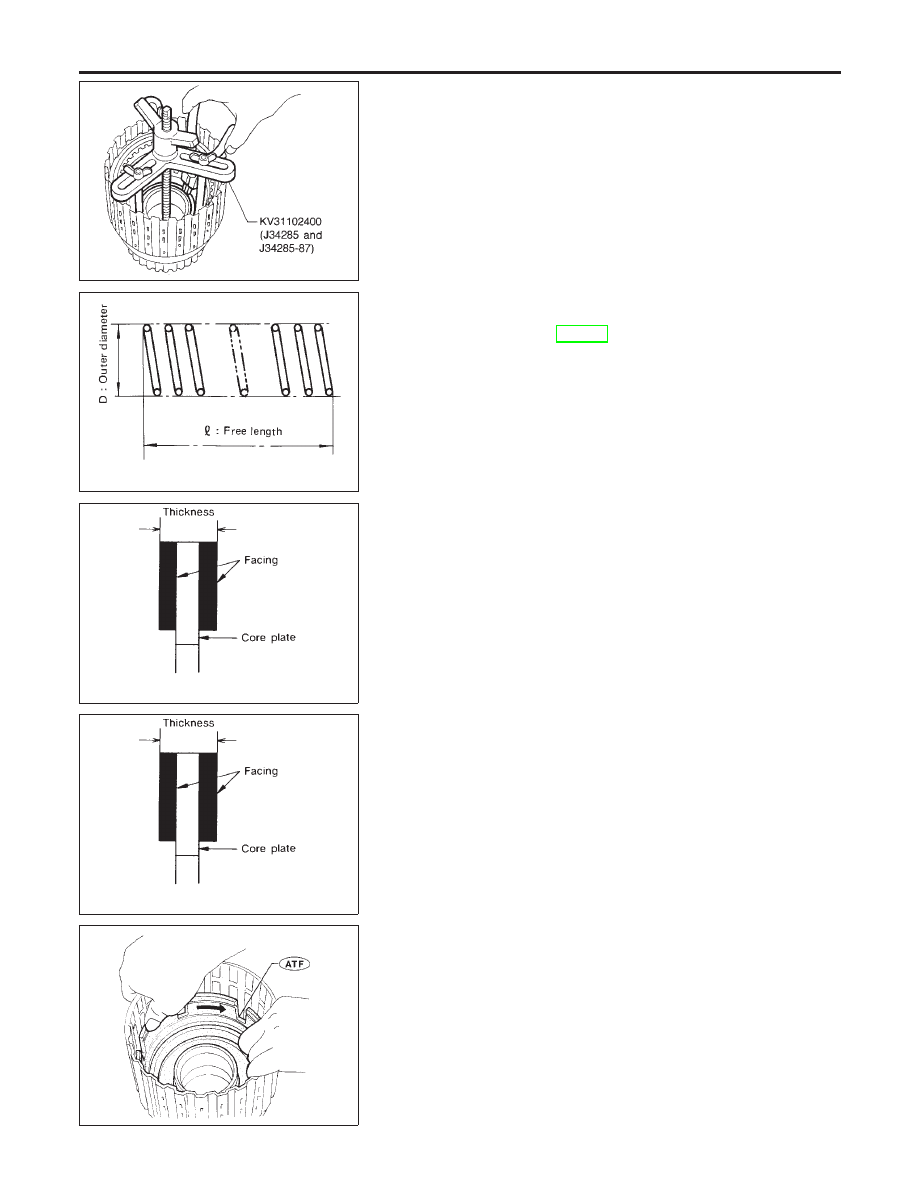

Removal and installation of return springs

SAT829A

I

Inspection of forward clutch and overrun clutch return springs

Inspection standard:

Refer to SDS, AT-357.

SAT845A

I

Inspection of forward clutch drive plates

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

SAT845A

I

Inspection of overrun clutch drive plates

Thickness of drive plate:

Standard

1.90 - 2.05 mm (0.0748 - 0.0807 in)

Wear limit

1.80 mm (0.0709 in)

SAT866A

I

Installation of forward clutch piston and overrun clutch piston

a)

Install forward clutch piston by turning it slowly and evenly.

I

Apply ATF to inner surface of clutch drum.

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-322

SAT867A

I

Align notch in forward clutch piston with groove in for-
ward clutch drum.

SAT868A

b)

Install overrun clutch by turning it slowly and evenly.

I

Apply ATF to inner surface of forward clutch piston.

SAT869A

I

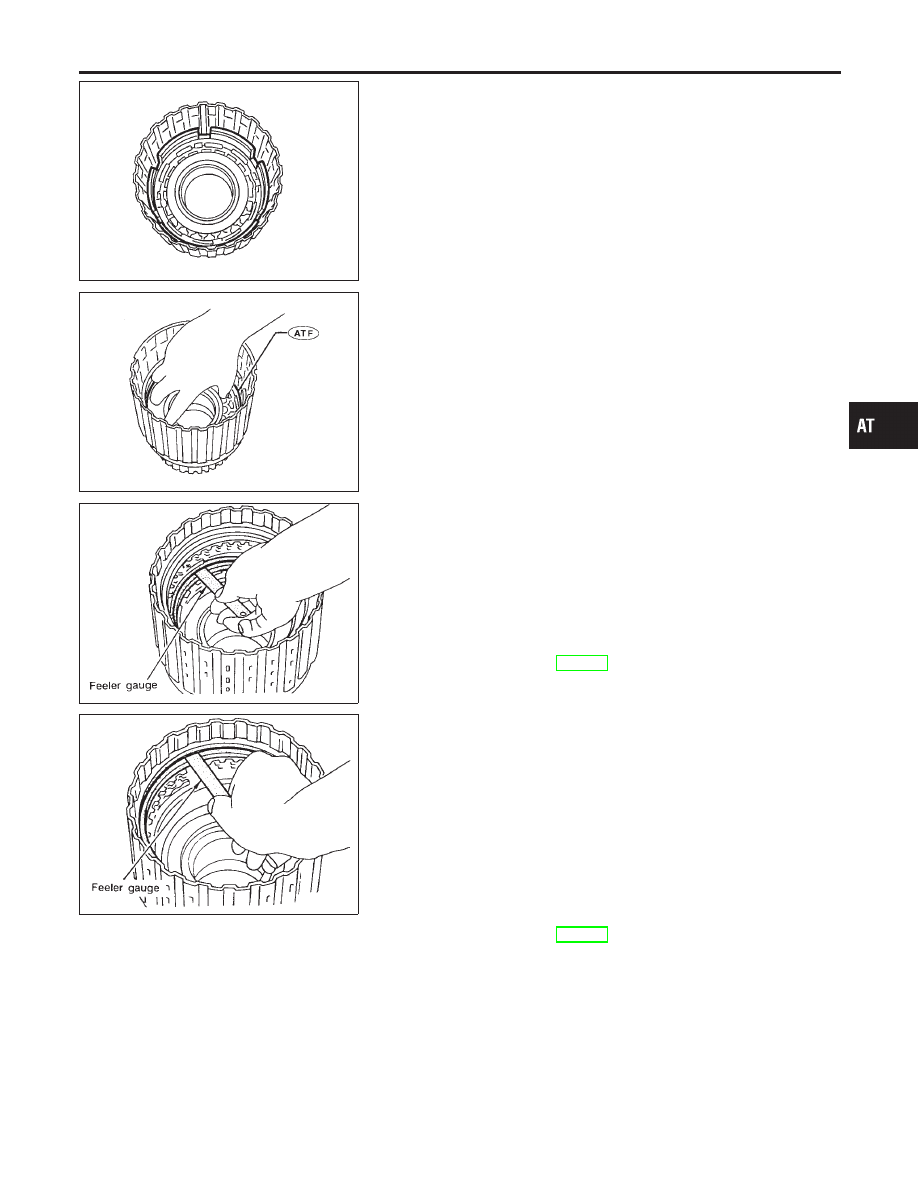

Measurement of clearance between retaining plate and snap
ring of overrun clutch

Specified clearance:

Standard

1.0 - 1.4 mm (0.039 - 0.055 in)

Allowable limit

2.0 mm (0.079 in)

Retaining plate:

Refer to SDS, AT-359.

SAT870A

I

Measurement of clearance between retaining plate and snap
ring of forward clutch

Specified clearance:

Standard

0.35 - 0.75 mm (0.0138 - 0.0295 in)

Allowable limit

Model 4EX16 (2WD)

2.15 mm (0.0846 in)

Model 4EX17, 4EX23 (4WD)

2.35 mm (0.0925 in)

Retaining plate:

Refer to SDS, AT-359.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-323

Low & Reverse Brake

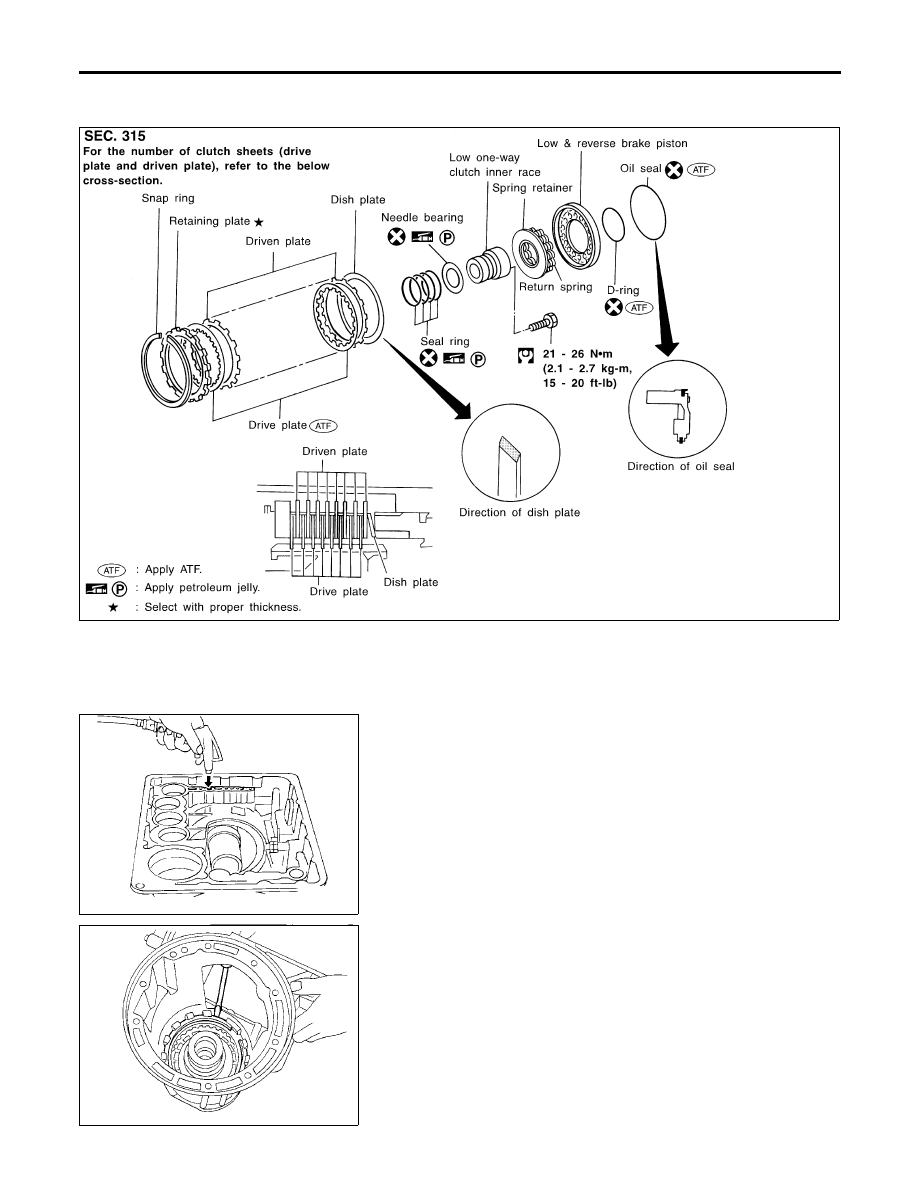

COMPONENTS

NBAT0136

SAT160K

SAT872A

DISASSEMBLY

NBAT0137

1.

Check operation of low and reverse brake.

a.

Install seal ring onto oil pump cover and install reverse clutch.
Apply compressed air to oil hole.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring,

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

SAT873A

2.

Remove snap ring, low and reverse brake drive plates, driven
plates and dish plate.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake
