Infiniti QX4 (R50). Manual - part 82

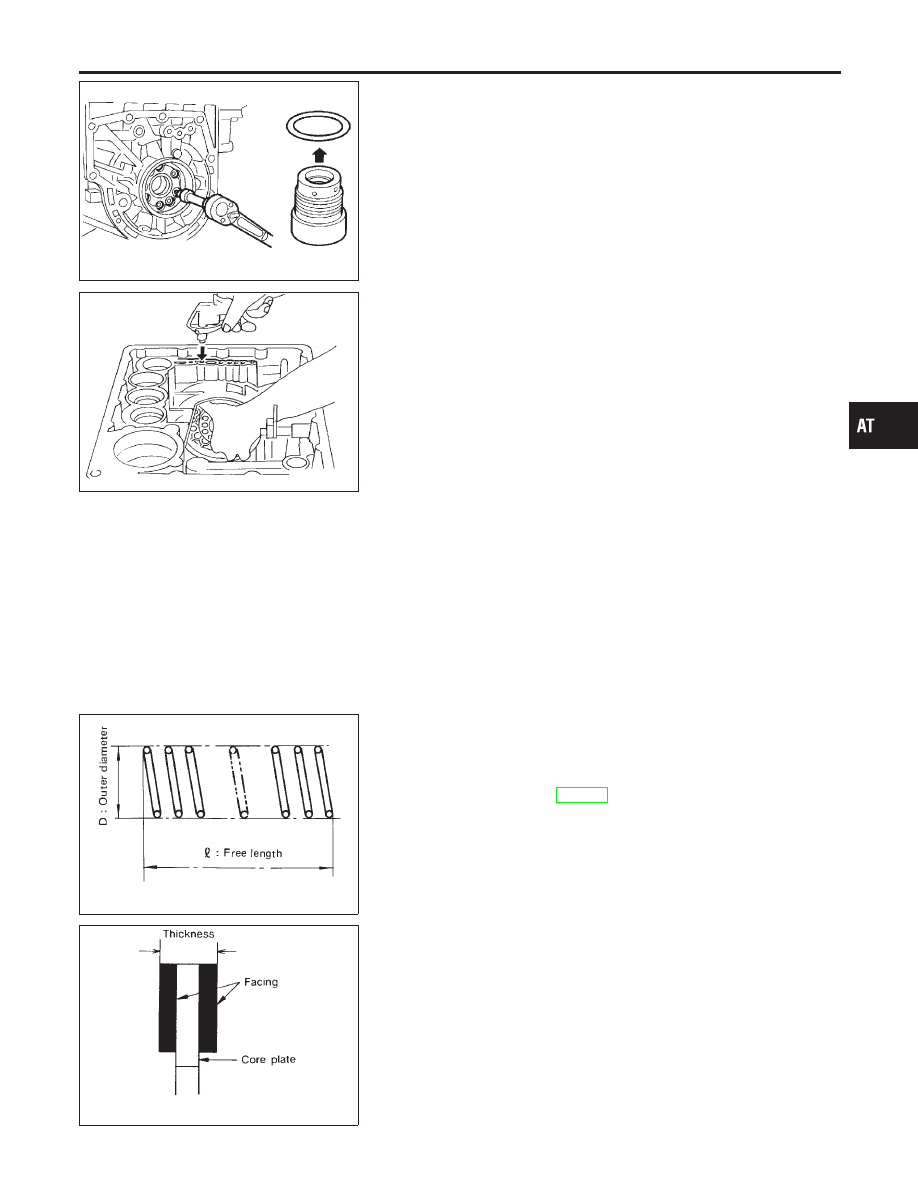

SAT382I

3.

Remove low one-way clutch inner race, spring retainer and
return spring from transmission case.

4.

Remove seal rings from low one-way clutch inner race.

5.

Remove needle bearing from low one-way clutch inner race.

SAT876A

6.

Remove low and reverse brake piston using compressed air.

7.

Remove oil seal and D-ring from piston.

INSPECTION

NBAT0138

Low and Reverse Brake Snap Ring and Spring Retainer

NBAT0138S01

I

Check for deformation, or damage.

SAT829A

Low and Reverse Brake Return Springs

NBAT0138S02

I

Check for deformation or damage. Also measure free length
and outside diameter.

Inspection standard:

Refer to SDS, AT-357.

SAT845A

Low and Reverse Brake Drive Plates

NBAT0138S03

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value

Model 4EX16 (2WD)

1.90 - 2.05 mm (0.075 - 0.081 in)

Model 4EX17, 4EX23 (4WD)

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-325

1.40 mm (0.0551 in)

I

If not within wear limit, replace.

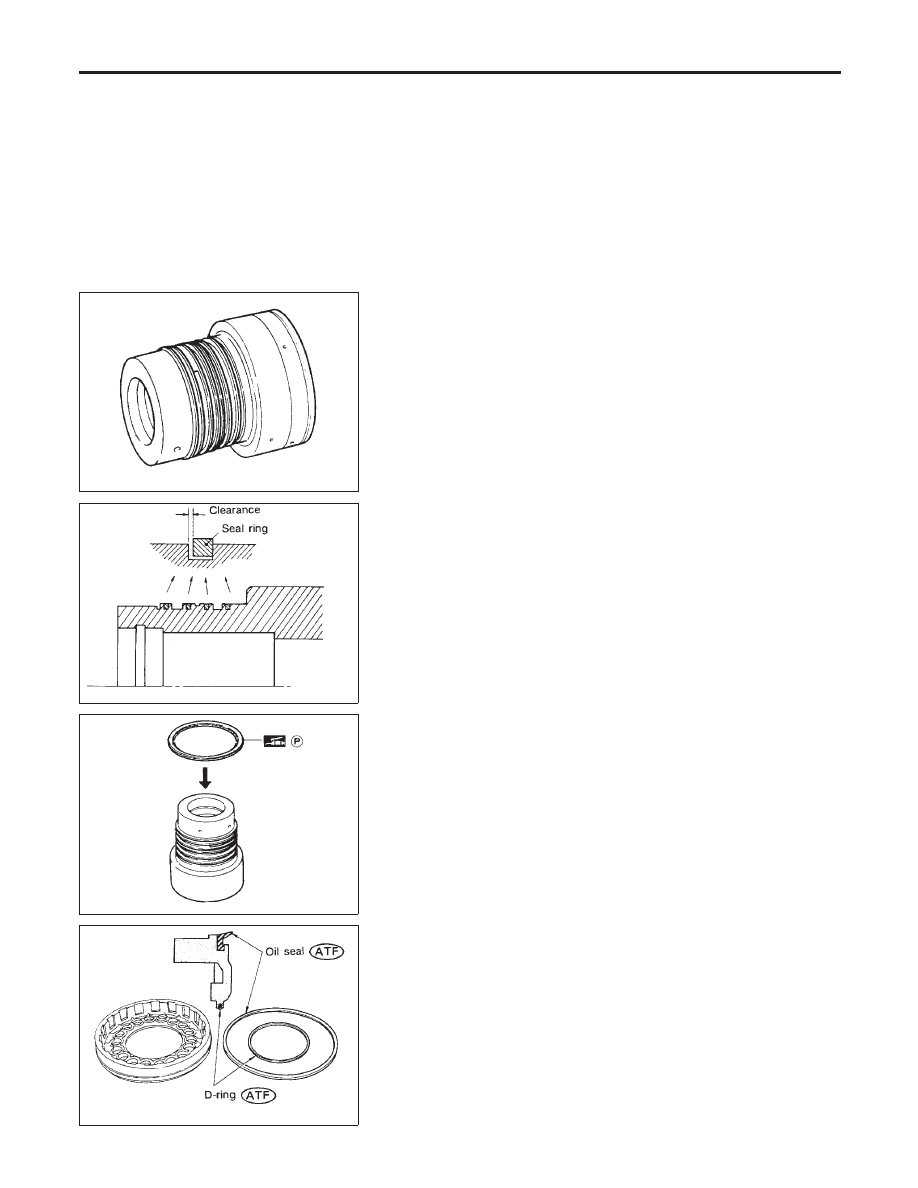

SAT877A

Low One-way Clutch Inner Race

NBAT0138S04

I

Check frictional surface of inner race for wear or damage.

SAT878A

I

Install a new seal rings onto low one-way clutch inner race.

I

Be careful not to expand seal ring gap excessively.

I

Measure seal ring-to-groove clearance.

Inspection standard:

Standard value: 0.10 - 0.25 mm (0.0039 - 0.0098 in)
Allowable limit: 0.25 mm (0.0098 in)

I

If not within allowable limit, replace low one-way clutch inner
race.

SAT112B

ASSEMBLY

NBAT0139

1.

Install needle bearing onto one-way clutch inner race.

I

Pay attention to its direction — Black surface goes to rear
side.

I

Apply petroleum jelly to needle bearing.

SAT879A

2.

Install oil seal and D-ring onto piston.

I

Apply ATF to oil seal and D-ring.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-326

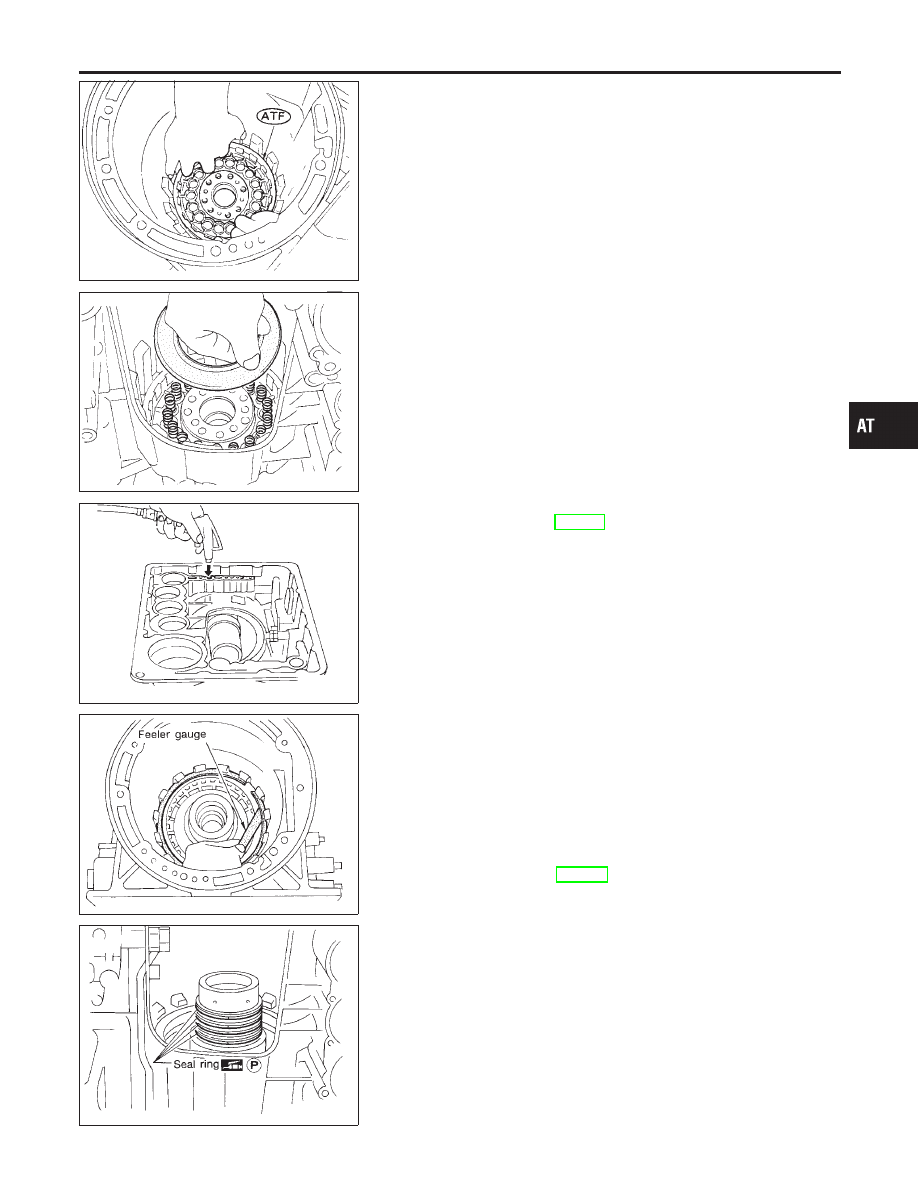

SAT880A

3.

Install piston by rotating it slowly and evenly.

I

Apply ATF to inner surface of transmission case.

SAT881A

4.

Install return springs, spring retainer and low one-way clutch
inner race onto transmission case.

5.

Install dish plate, low and reverse brake drive plates, driven
plates and retaining plate.

6.

Install snap ring on transmission case.

SAT872A

7.

Check operation of low and reverse brake clutch piston. Refer
to “DISASSEMBLY”, AT-324.

SAT885A

8.

Measure clearance between retaining plate and snap ring.
If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.8 - 1.1 mm (0.031 - 0.043 in)

Allowable limit

2.7 mm (0.106 in)

Retaining plate:

Refer to SDS, AT-360.

SAT884A

9.

Install low one-way clutch inner race seal ring.

I

Apply petroleum jelly to seal ring.

I

Make sure seal rings are pressed firmly into place and
held by petroleum jelly.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-327

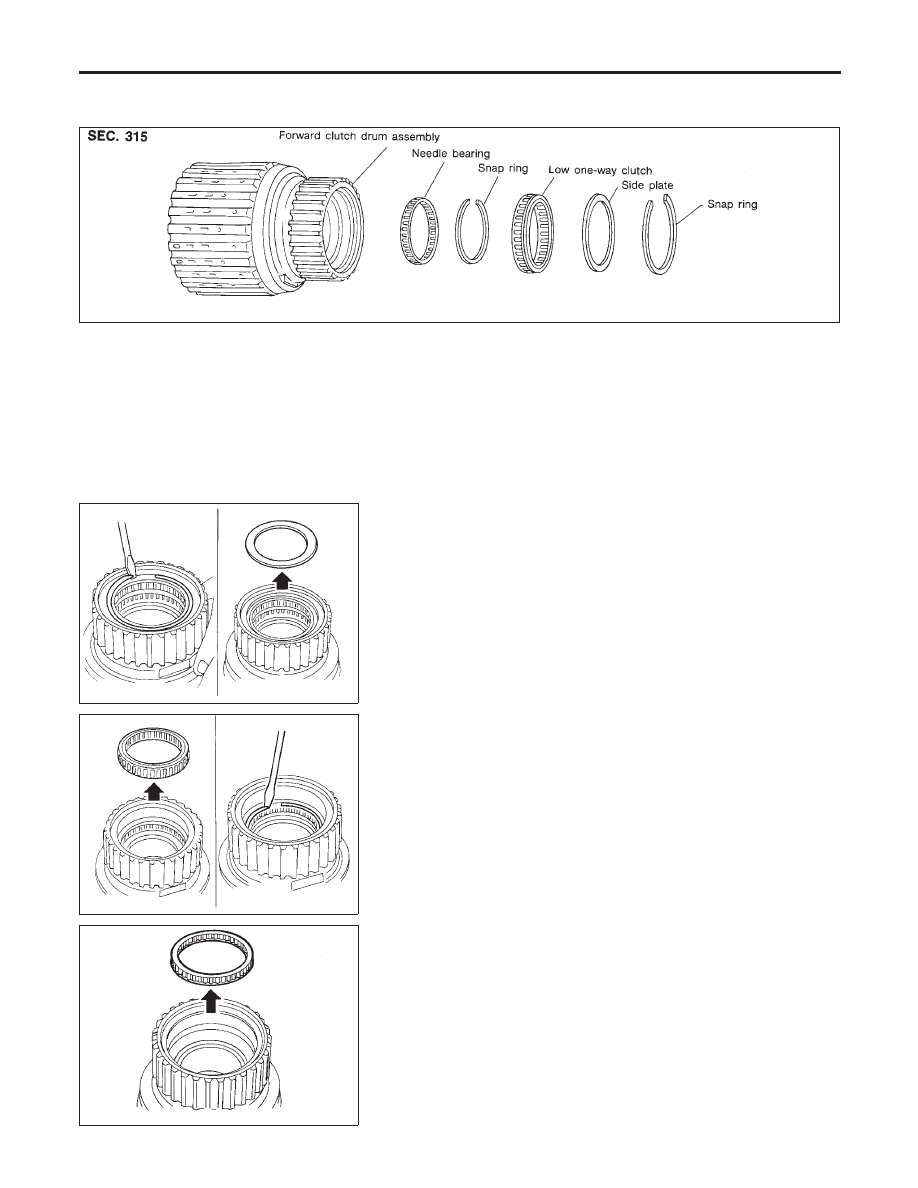

Forward Clutch Drum Assembly

COMPONENTS

NBAT0140

SAT211GA

SAT212G

DISASSEMBLY

NBAT0141

1.

Remove snap ring from forward clutch drum.

2.

Remove side plate from forward clutch drum.

SAT213G

3.

Remove low one-way clutch from forward clutch drum.

4.

Remove snap ring from forward clutch drum.

SAT891A

5.

Remove needle bearing from forward clutch drum.

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly

AT-328
