SAT852A

7.

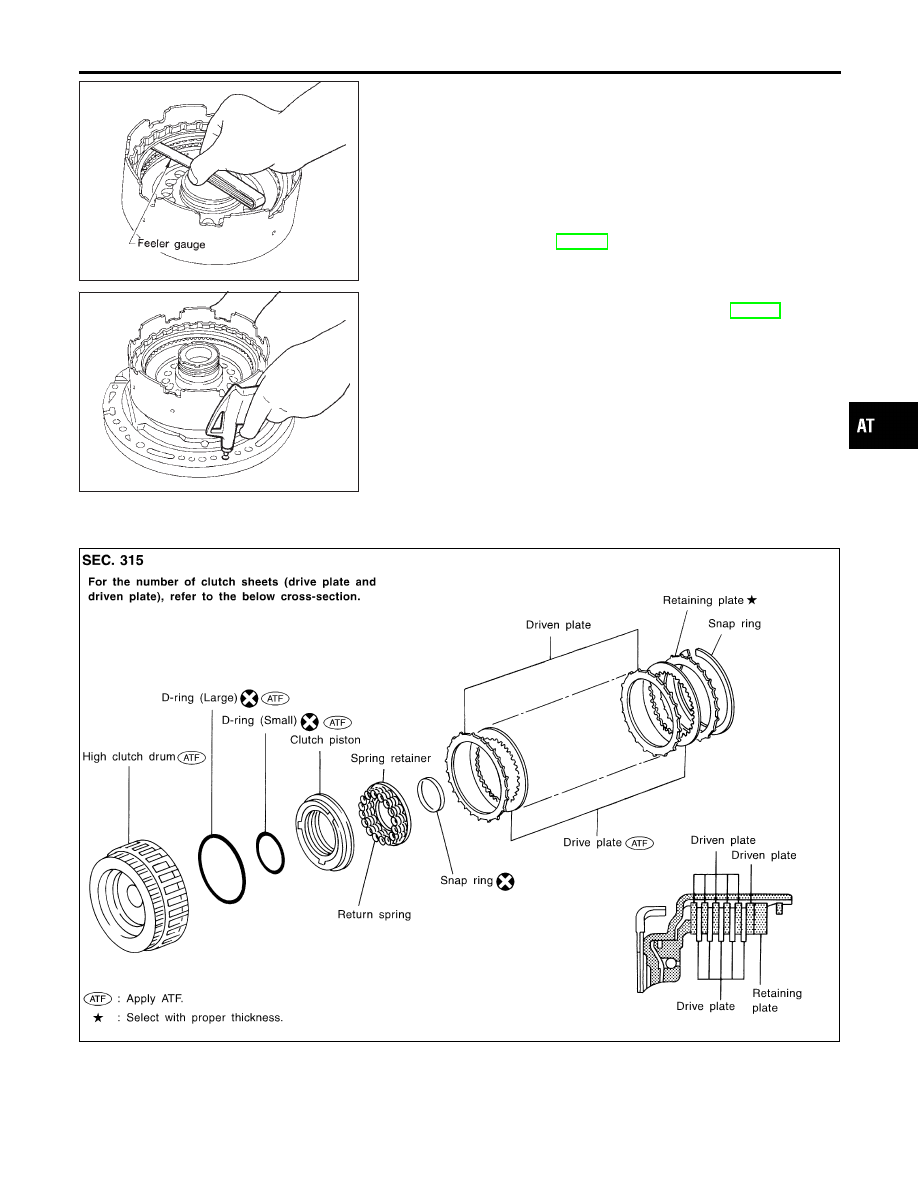

Measure clearance between retaining plate and snap ring. If
not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.5 - 0.8 mm (0.020 - 0.031 in)

Allowable limit

1.2 mm (0.047 in)

Retaining plate:

Refer to SDS, AT-358.

SAT841A

8.

Check operation of reverse clutch.
Refer to “DISASSEMBLY” of Reverse Clutch, AT-314.

High Clutch

COMPONENTS

NBAT0132

SAT158K

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-317

SAT853A

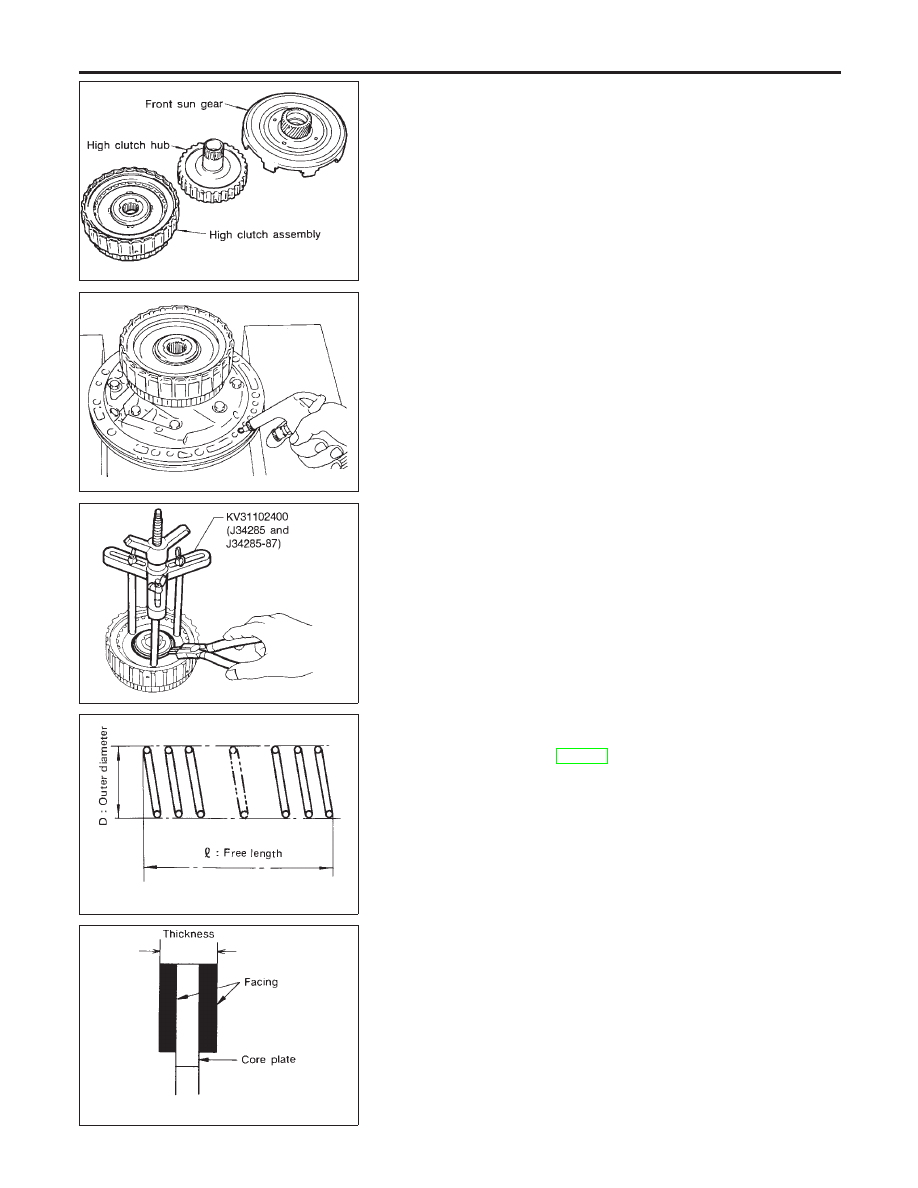

DISASSEMBLY AND ASSEMBLY

NBAT0133

Service procedures for high clutch are essentially the same as
those for reverse clutch, with the following exception:

SAT854A

I

Check of high clutch operation

SAT525G

I

Removal and installation of return spring

SAT829A

I

Inspection of high clutch return springs

Inspection standard:

Refer to SDS, AT-357.

SAT845A

I

Inspection of high clutch drive plate

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)

AT-318

SAT858A

I

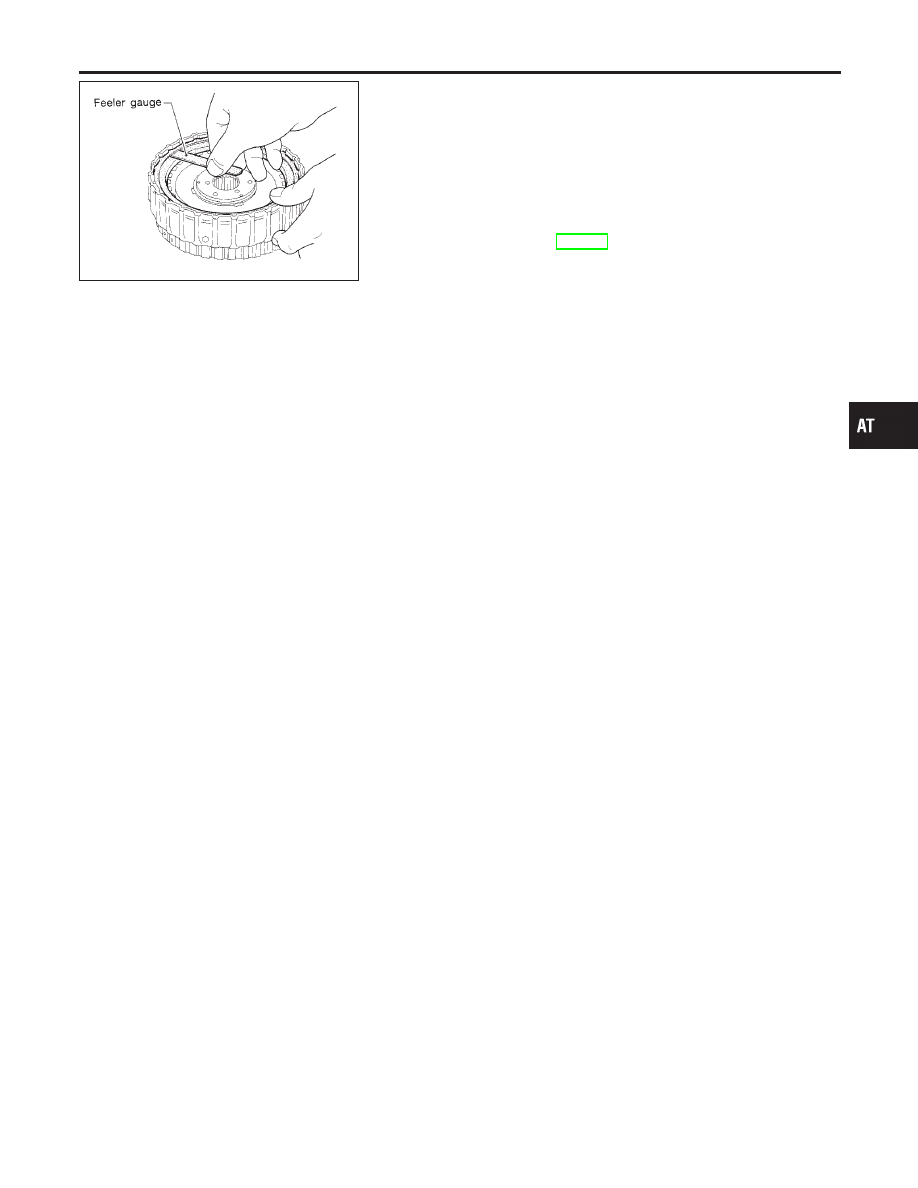

Measurement of clearance between retaining plate and snap
ring

Specified clearance:

Standard

1.8 - 2.2 mm (0.071 - 0.087 in)

Allowable limit

3.2 mm (0.126 in)

Retaining plate:

Refer to SDS, AT-358.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)

AT-319

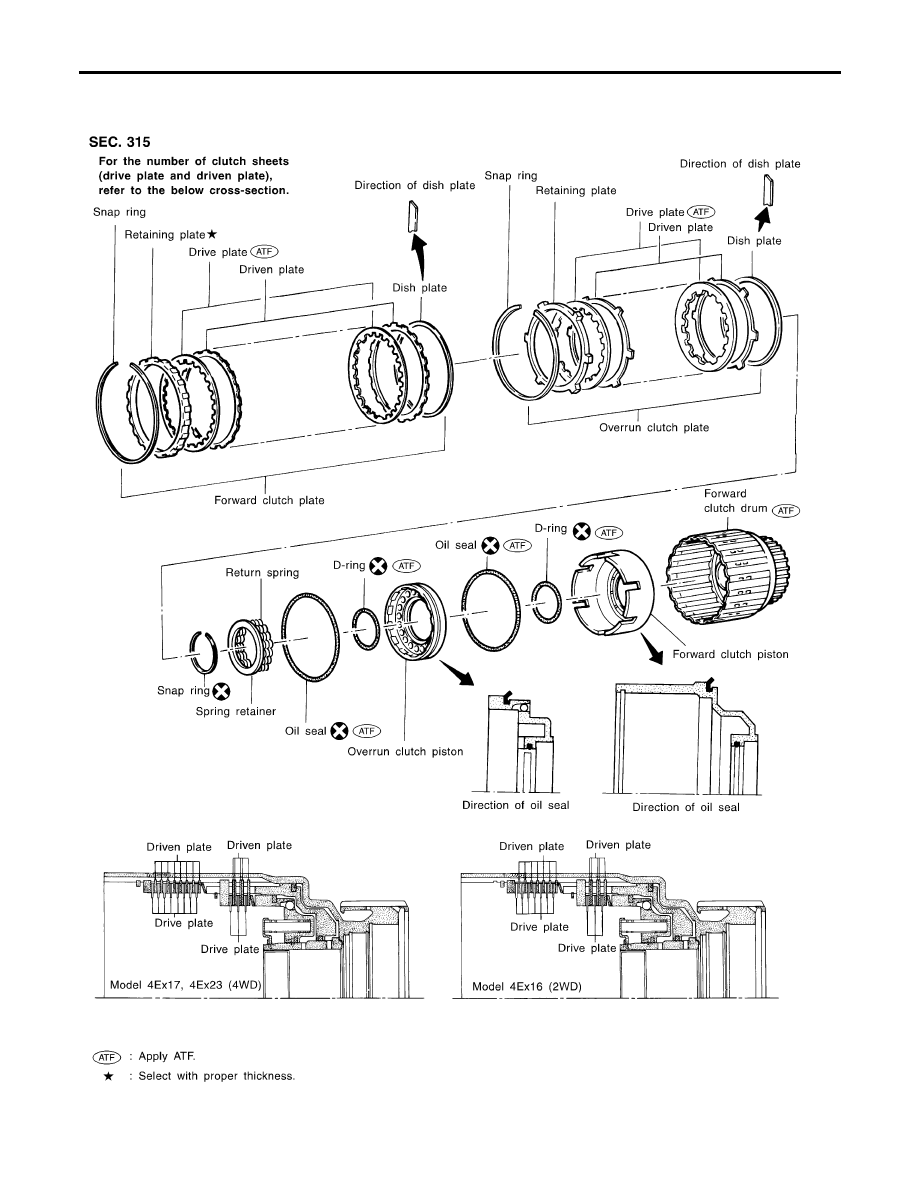

Forward and Overrun Clutches

COMPONENTS

NBAT0134

SAT159K

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches
