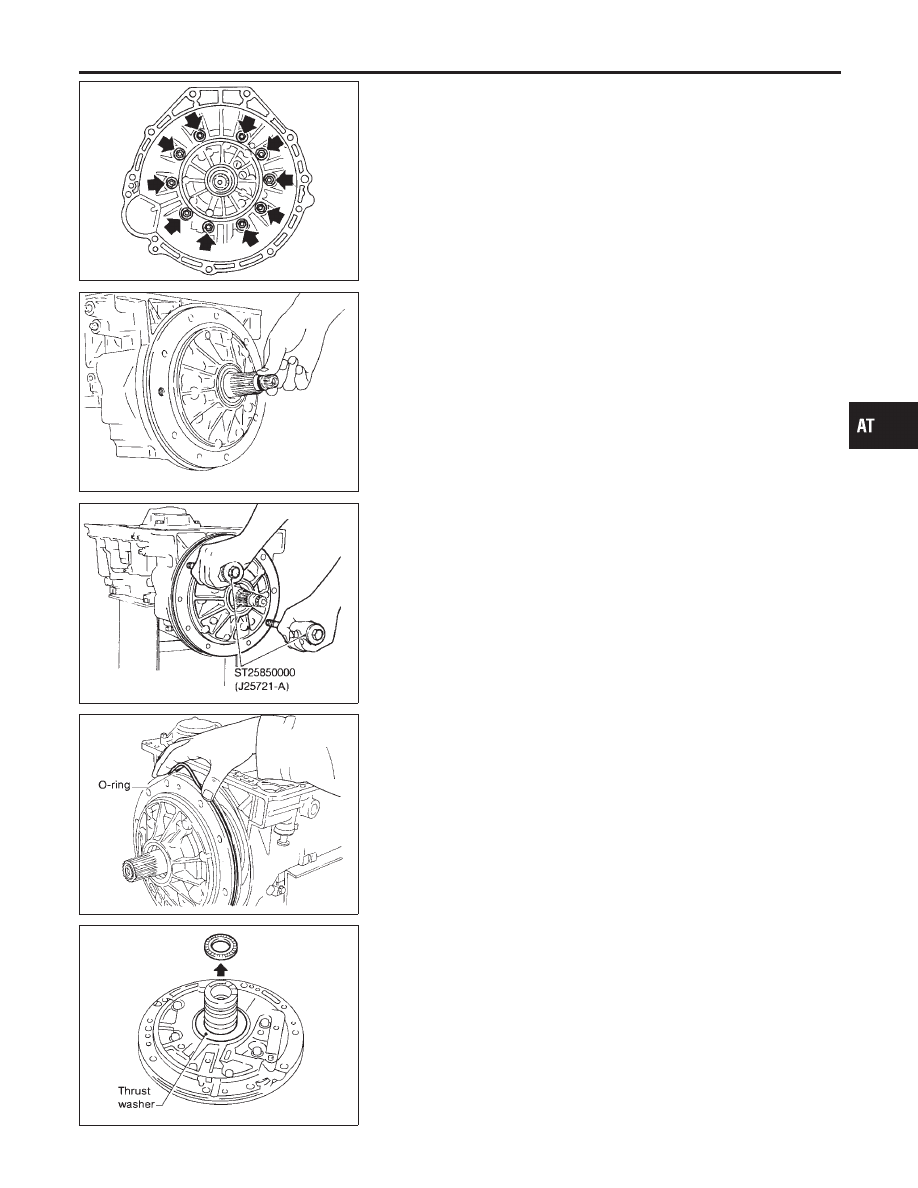

13. Remove converter housing from transmission case.

I

Be careful not to scratch converter housing.

SAT995A

14. Remove O-ring from input shaft.

SAT027B

15. Remove oil pump assembly.
a.

Attach Tool to oil pump assembly and extract it evenly from
transmission case.

SAT028B

b.

Remove O-ring from oil pump assembly.

c.

Remove traces of sealant from oil pump housing.

I

Be careful not to scratch pump housing.

SAT108B

d.

Remove needle bearing and thrust washer from oil pump
assembly.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-289

SAT988A

16. Remove input shaft and oil pump gasket.

SAT029B

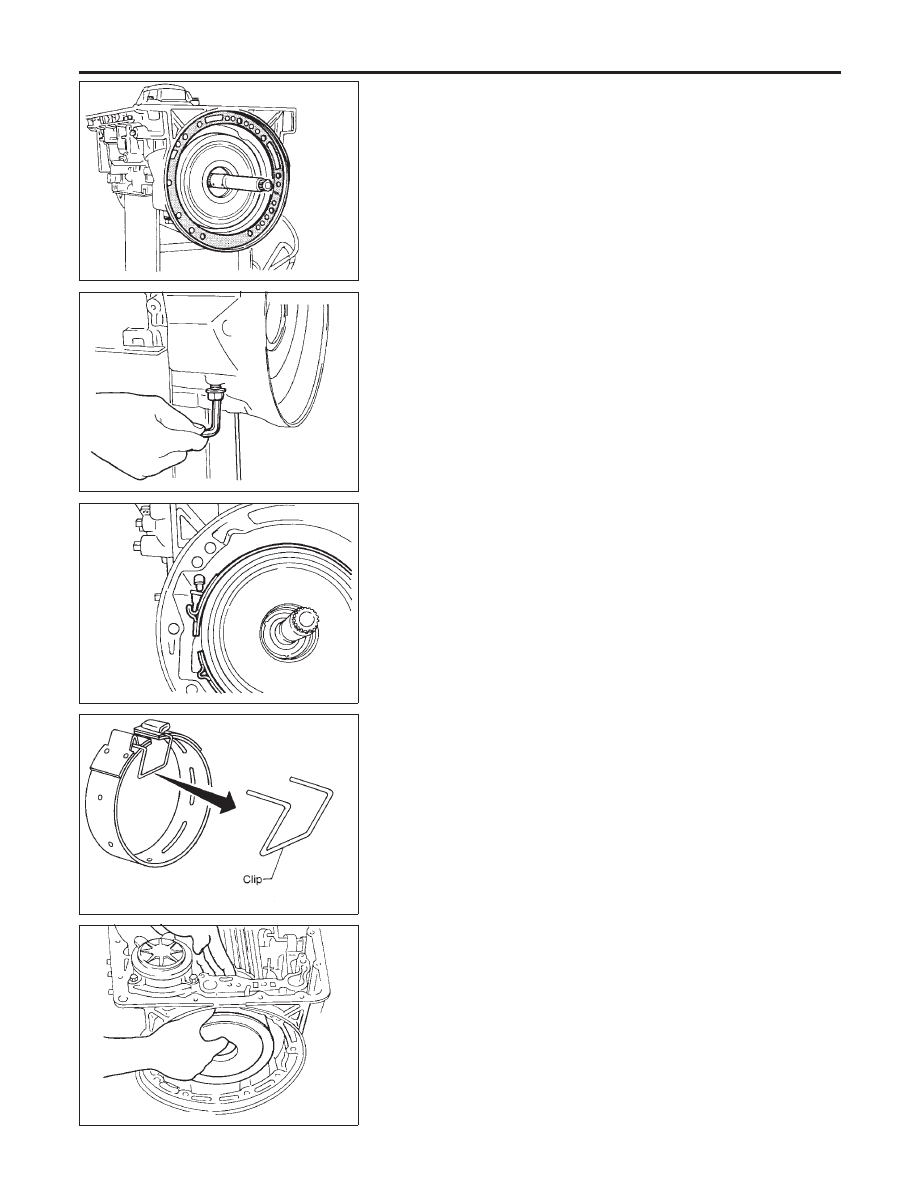

17. Remove brake band and band strut.
a.

Loosen lock nut and remove band servo anchor end pin from
transmission case.

SAT986A

b.

Remove brake band and band strut from transmission case.

SAT655

c.

Hold brake band in a circular shape with clip.

SAT030B

18. Remove front side clutch and gear components.
a.

Remove clutch pack (reverse clutch, high clutch and front sun
gear) from transmission case.

DISASSEMBLY

AT-290

SAT113B

b.

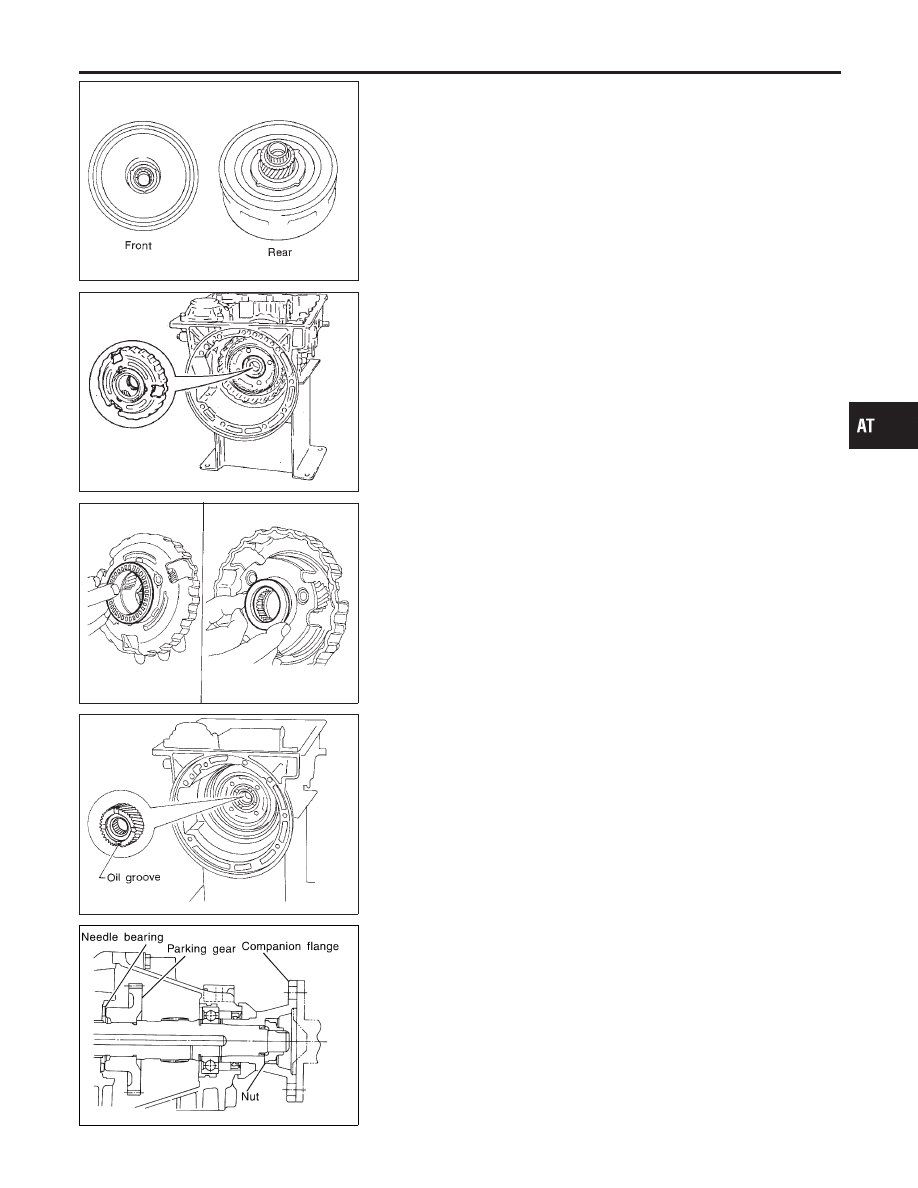

Remove front bearing race from clutch pack.

c.

Remove rear bearing race from clutch pack.

SAT031B

d.

Remove front planetary carrier from transmission case.

SAT968A

e.

Remove front needle bearing from front planetary carrier.

f.

Remove rear bearing from front planetary carrier.

SAT974A

g.

Remove rear sun gear from transmission case.

SAT546J

19. Remove rear extension assembly (2WD model only).
a.

Remove rear extension assembly.

b.

Remove parking gear and needle bearing.

CAUTION:

Insert your hand between rear extension and transmission
case. Detach rear extension assembly while holding parking
gear and needle bearing by hand.
c.

Remove rear extension gasket.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-291

SAT755I

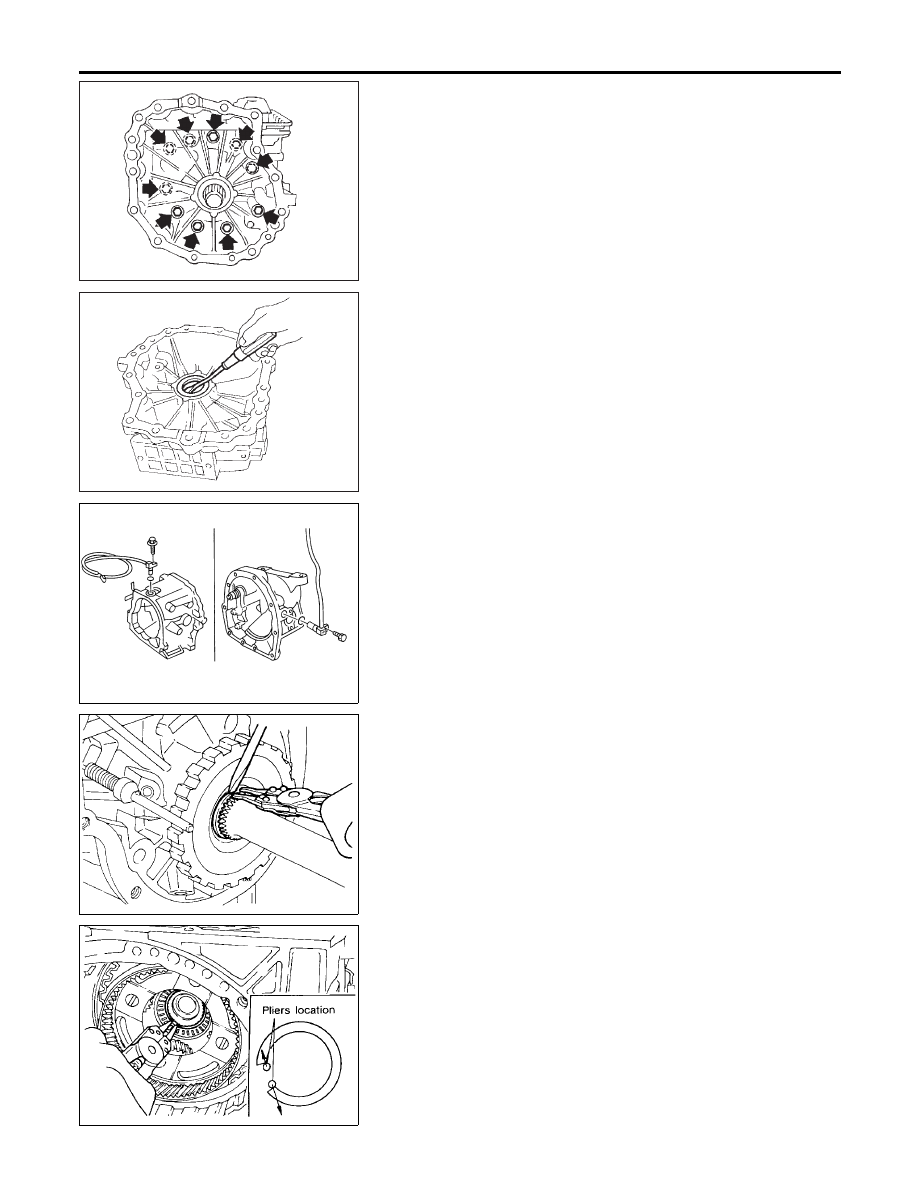

20. Remove adapter case (4WD model only).
a.

Remove adapter case from transmission case.

b.

Remove adapter case gasket from transmission case.

SAT756I

c.

Remove oil seal from adapter case.

I

Be careful not to scratch adapter case.

I

Do not remove oil seal unless it is to be replaced.

SAT556J

21. Remove revolution sensor from rear extension or adapter

case.

a.

Remove O-ring from revolution sensor.

SAT960A

22. Remove output shaft and parking gear (4WD model only).
a.

Remove rear snap ring from output shaft.

SAT957A

b.

Slowly push output shaft all the way forward.

I

Do not use excessive force.

c.

Remove snap ring from output shaft.

DISASSEMBLY
