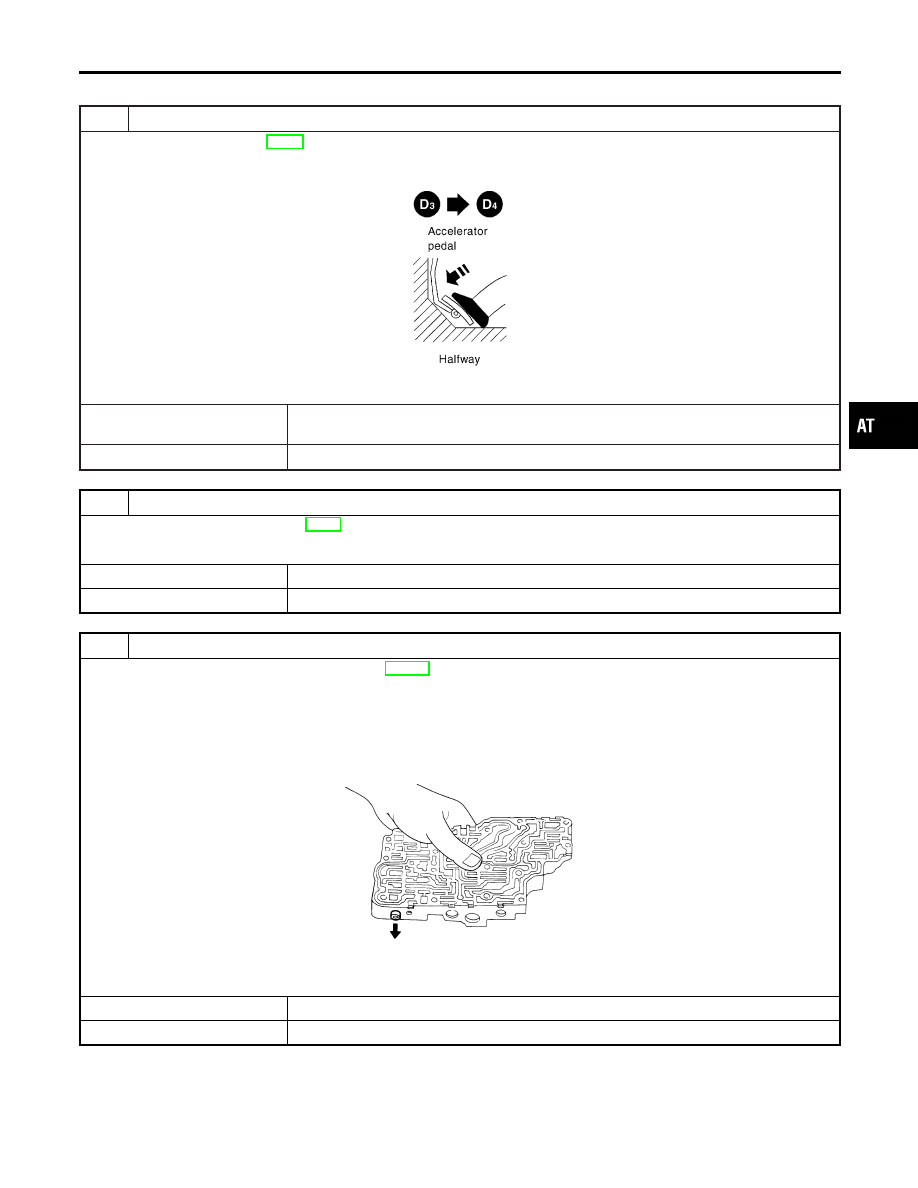

Diagnostic Procedure

=NBAT0055

1

CHECK SHIFT UP (D

3

TO D

4

)

During “Cruise test − Part 1”, AT-71.
Does A/T shift from D

3

to D

4

at the specified speed?

SAT988H

Yes or No

Yes

©

I

GO TO 10.

I

And check for proper lock-up.

No

©

GO TO 2.

2

CHECK LINE PRESSURE

Perform line pressure test. Refer to AT-62.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 6.

3

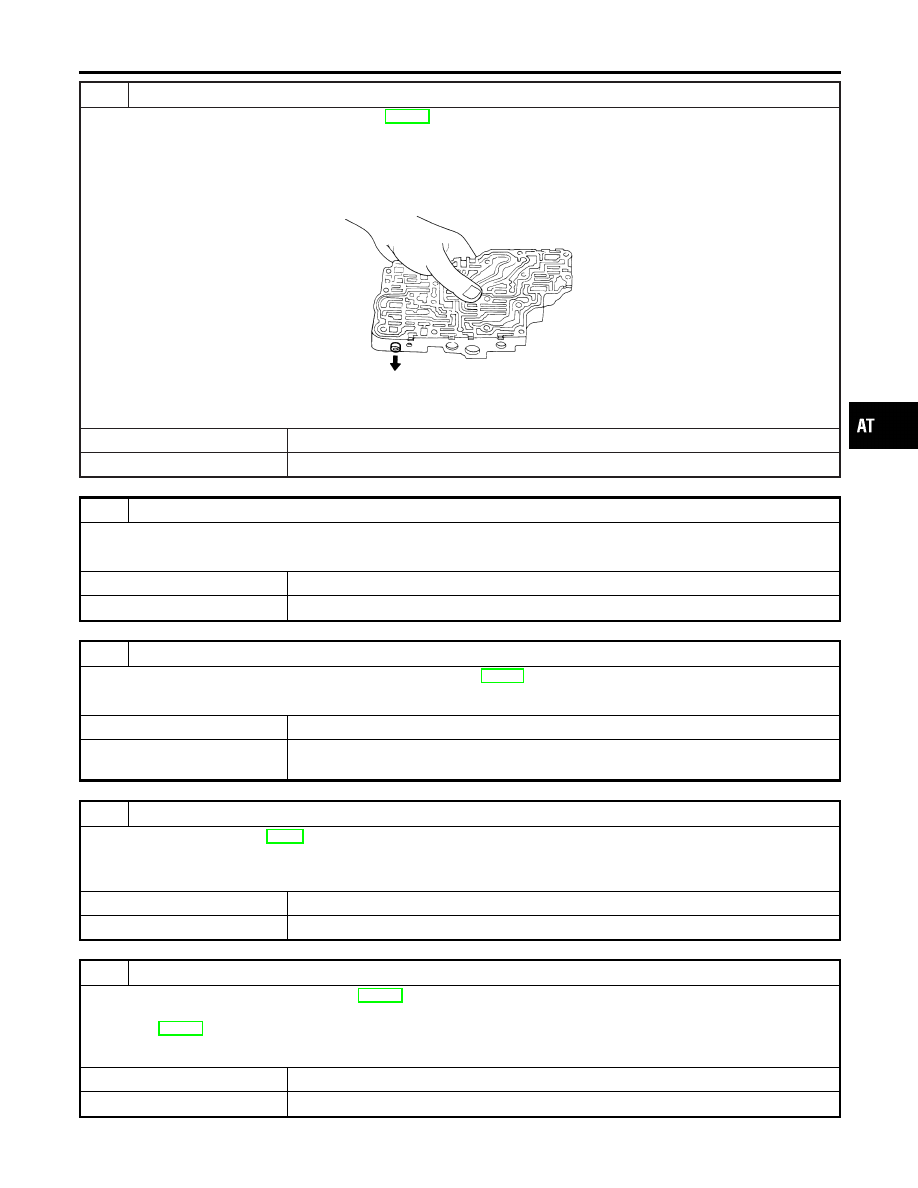

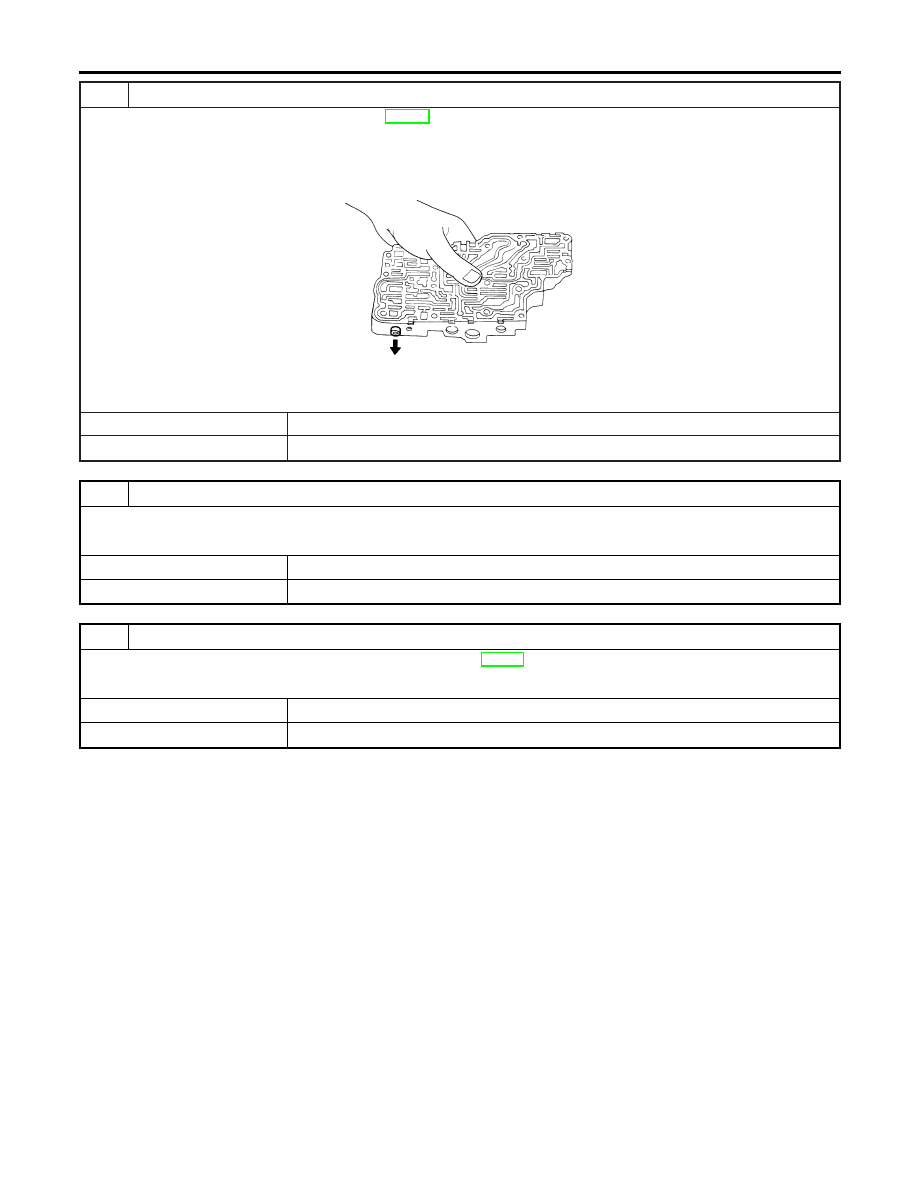

CHECK CONTROL VALVE

1. Disassemble control valve assembly. Refer to AT-301.
2. Check to ensure that:

I

Valve, sleeve and plug slide along valve bore under their own weight.

I

Valve, sleeve and plug are free from burrs, dents and scratches.

I

Control valve springs are free from damage, deformation and fatigue.

I

Hydraulic line is free from obstacles.

SAT367H

OK or NG

OK

©

GO TO 4.

NG

©

Repair control valve.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0744 IMPROPER LOCK-UP OPERATION

Diagnostic Procedure

AT-157

4

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

Yes or No

Yes

©

GO TO 5.

No

©

Check control valve again. Repair or replace control valve assembly.

5

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-154.

OK or NG

OK

©

INSPECTION END

NG

©

I

GO TO 10.

I

And check for proper lock-up.

6

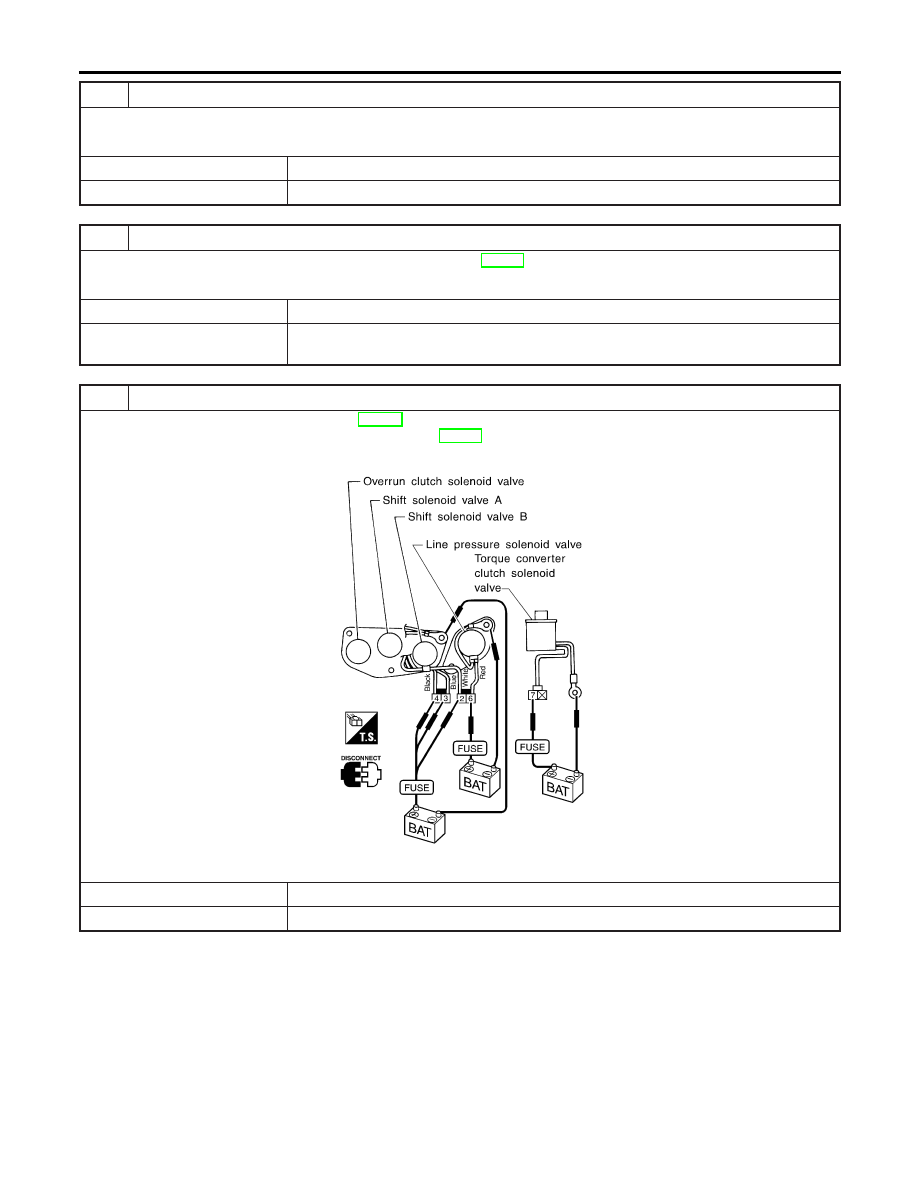

CHECK LINE PRESSURE SOLENOID VALVE

1. Remove control valve assembly. Refer to AT-273.
2. Check line pressure solenoid valve operation. Refer to AT-161.

SAT158J

OK or NG

OK

©

GO TO 7.

NG

©

Replace solenoid valve assembly.

DTC P0744 IMPROPER LOCK-UP OPERATION

Diagnostic Procedure (Cont’d)

AT-158

7

CHECK CONTROL VALVE

1. Disassemble control valve assembly. Refer to AT-301.
2. Check line pressure circuit valves for sticking.

I

Pressure regulator valve

I

Pilot valve

I

Pressure modifier valve

SAT367H

OK or NG

OK

©

GO TO 8.

NG

©

Repair control valve.

8

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

Yes or No

Yes

©

GO TO 9.

No

©

Check control valve again. Repair or replace control valve assembly.

9

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-154.

OK or NG

OK

©

INSPECTION END

NG

©

I

GO TO 10.

I

And check for proper lock-up.

10

CHECK LOCK-UP CONDITION

During “Cruise test − Part 1”, AT-71.
Does A/T perform lock-up at the specified speed?

Yes or No

Yes

©

Perform “Cruise test − Part 1” again and return to the start point of this flow chart.

No

©

GO TO 11.

11

CHECK TORQUE CONVERTER CLUTCH SOLENOID VALVE

1. Remove control valve assembly. Refer to AT-273.
2. Check torque converter clutch solenoid valve operation.

Refer to AT-161.

OK or NG

OK

©

GO TO 12.

NG

©

Replace solenoid valve assembly.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0744 IMPROPER LOCK-UP OPERATION

Diagnostic Procedure (Cont’d)

AT-159

12

CHECK CONTROL VALVE

1. Disassemble control valve assembly. Refer to AT-301.
2. Check control valves for sticking.

I

Torque converter clutch control valve

I

Torque converter clutch relief valve

SAT367H

OK or NG

OK

©

GO TO 13.

NG

©

Repair control valve

13

CHECK LOCK-UP CONDITION

Does A/T perform lock-up at the specified speed?

Yes or No

Yes

©

GO TO 14.

No

©

Check control valve again. Repair or replace control valve assembly.

14

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-154.

OK or NG

OK

©

INSPECTION END

NG

©

Perform “Cruise test — Part 1” again and return to the start point of this flow chart.

DTC P0744 IMPROPER LOCK-UP OPERATION

Diagnostic Procedure (Cont’d)
