Infiniti QX4 (R50). Manual - part 38

SAT014K

SAT020K

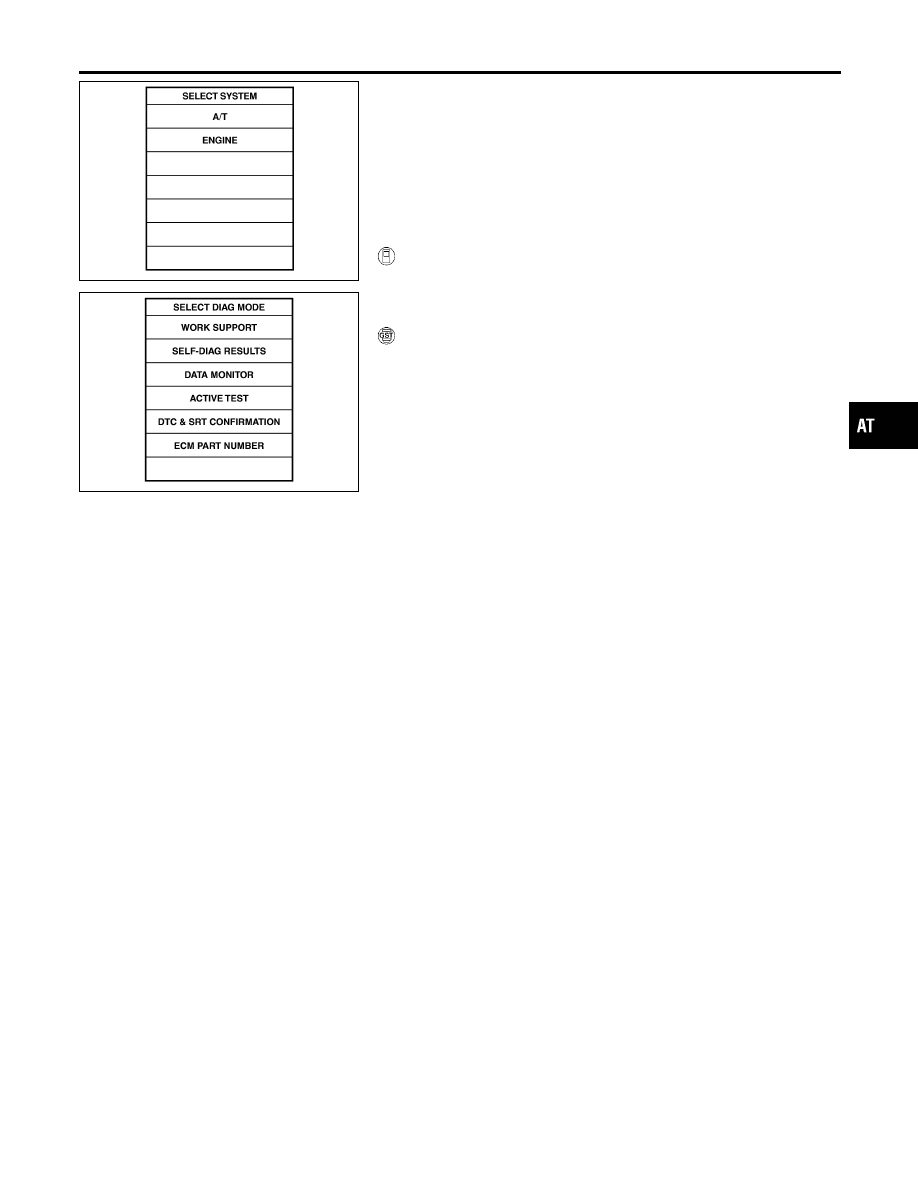

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NBAT0051S01

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode for “ENGINE” with CON-
SULT-II and wait at least 1 second.

With GST

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Description (Cont’d)

AT-149

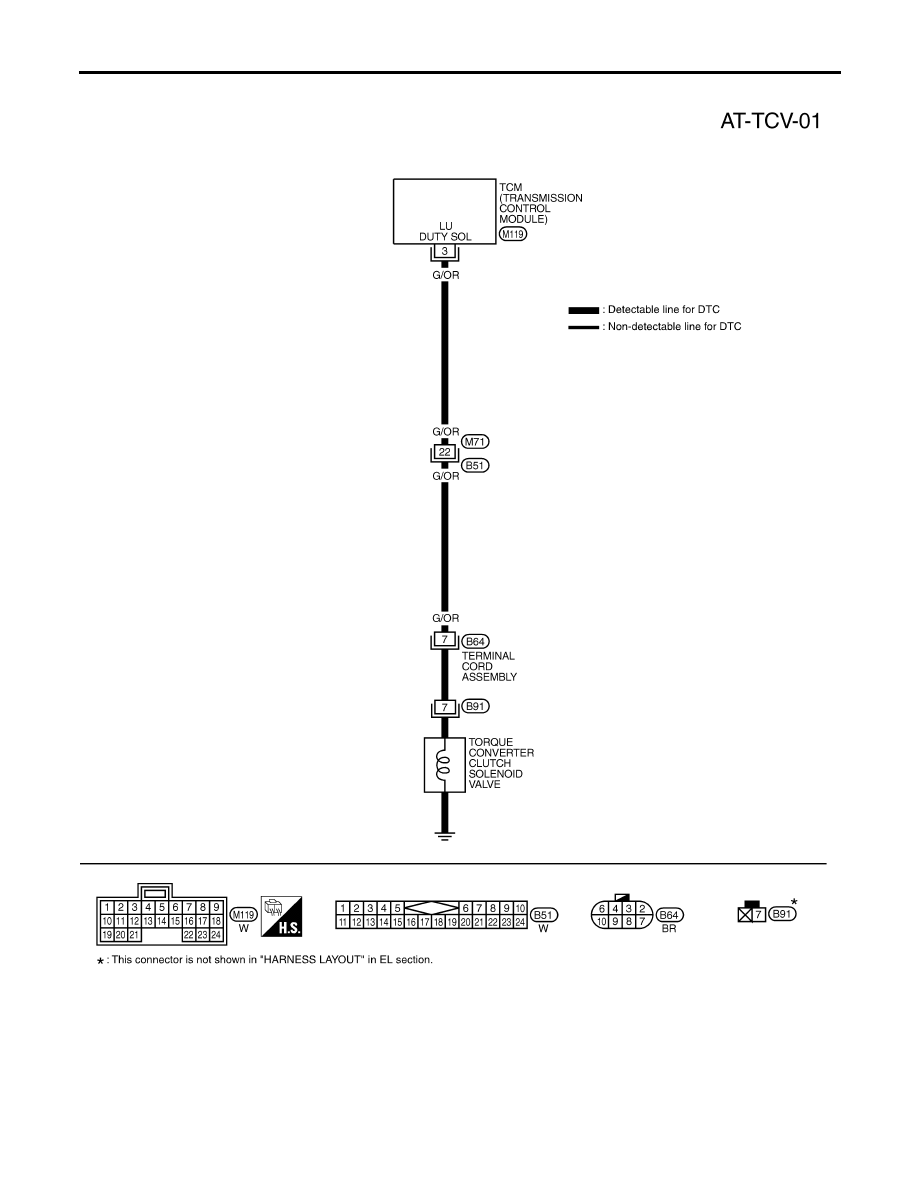

Wiring Diagram — AT — TCV

NBAT0194

MAT735A

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Wiring Diagram — AT — TCV

AT-150

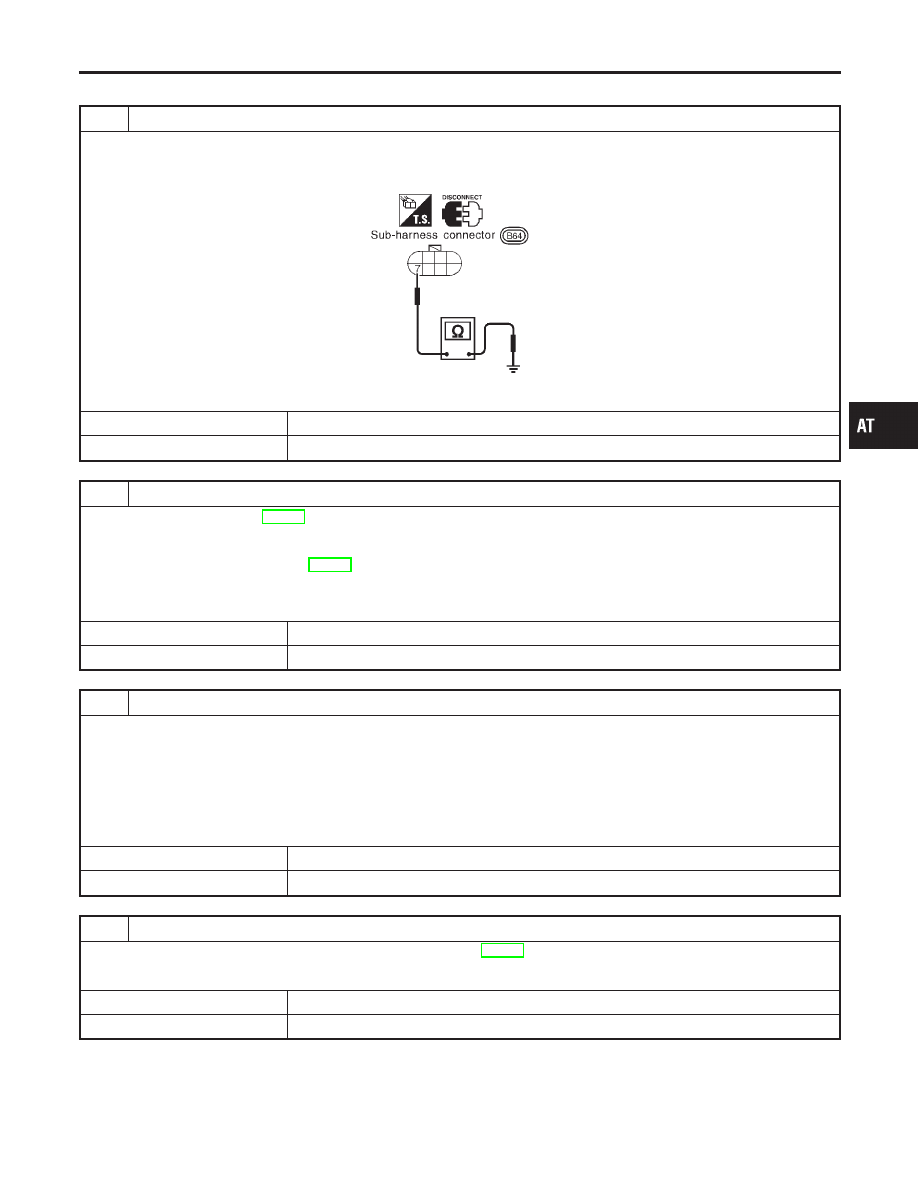

Diagnostic Procedure

NBAT0052

1

CHECK VALVE RESISTANCE

1. Turn ignition switch to “OFF” position.
2. Disconnect terminal cord assembly connector on the right side of transfer assembly.
3. Check resistance between terminal 7 and ground.

SAT156J

Is resistance approx. 10 - 20

Ω

?

Yes

©

GO TO 3.

No

©

GO TO 2.

2

CHECK VALVE OPERATION

1. Remove oil pan. Refer to AT-273.
2. Check the following items:

I

Torque converter clutch solenoid valve
Refer to “Component Inspection”, AT-152.

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

3

CHECK RESISTANCE

1. Turn ignition switch to “OFF” position.
2. Disconnect TCM harness connector.
3. Check resistance between terminal 7 and TCM harness connector terminal 3. Refer to wiring diagram — AT — TCV.

Continuity should exist.

If OK, check harness for short to ground and short to power.

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-149.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Diagnostic Procedure

AT-151

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

SAT160J

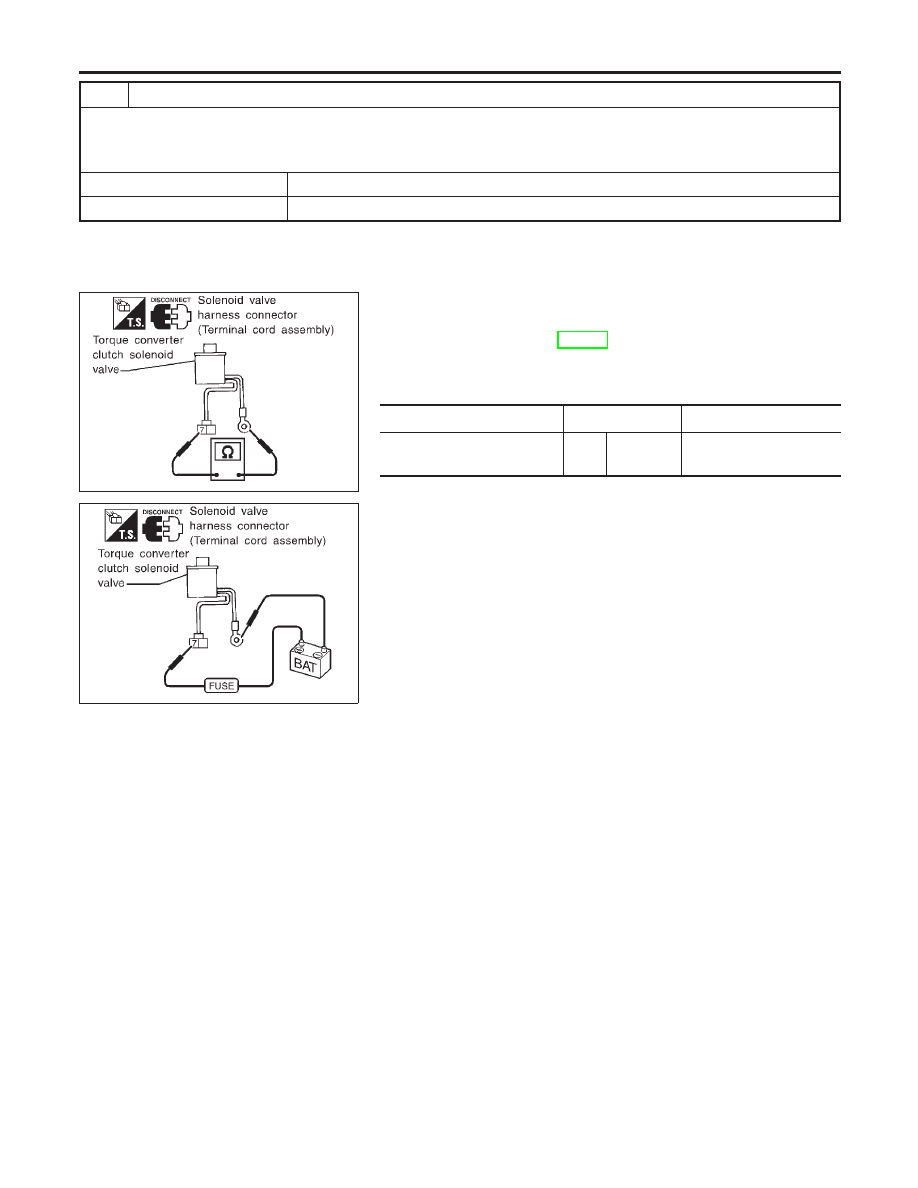

Component Inspection

NBAT0053

TORQUE CONVERTER CLUTCH SOLENOID VALVE

NBAT0053S01

I

For removal, refer to AT-273.

Resistance Check

NBAT0053S0101

I

Check resistance between terminal 7 and ground.

Solenoid valve

Terminal No.

Resistance (Approx.)

Torque converter clutch
solenoid valve

7

Ground

10 - 20

Ω

SAT161J

Operation Check

NBAT0053S0102

I

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal 7 and ground.

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Diagnostic Procedure (Cont’d)

AT-152
