DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Wiring Diagram — AT — VSSA/T

AT-113

Diagnostic Procedure

NBAT0035

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes (With CONSULT-II)

©

GO TO 2.

No (Without CONSULT-
II)

©

GO TO 5.

2

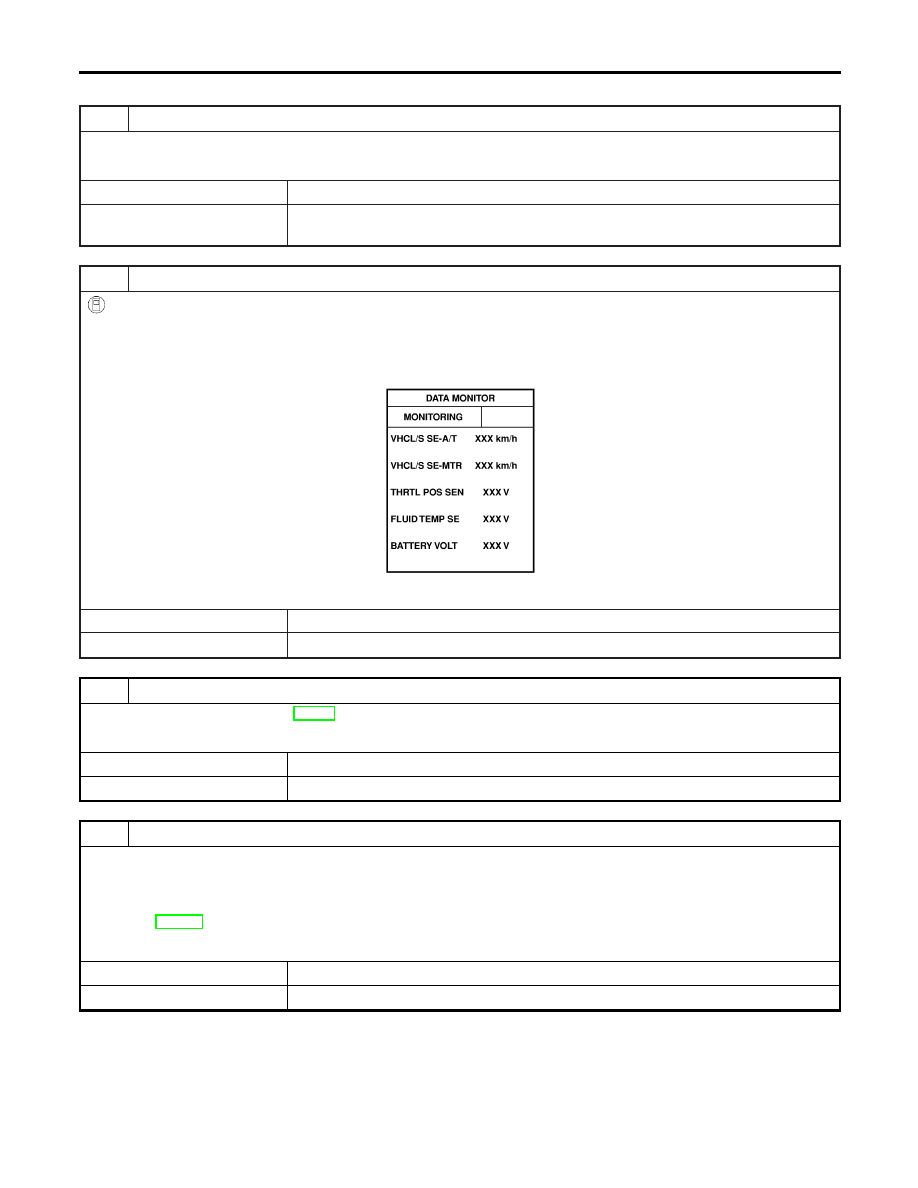

CHECK INPUT SIGNAL (WITH CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “VHCL/S SE·A/T” while driving.

Check the value changes according to driving speed.

SAT614J

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 4.

3

CHECK REVOLUTION SENSOR

Refer to “Component Inspection”, AT-115.

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace revolution sensor.

4

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between TCM and revolution sensor (Main harness)

I

Harness for short or open between revolution sensor and ECM (Main harness)

I

Ground circuit for ECM
Refer to EC-142, “WIRING DIAGRAM”.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 3.

DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Diagnostic Procedure

AT-114

5

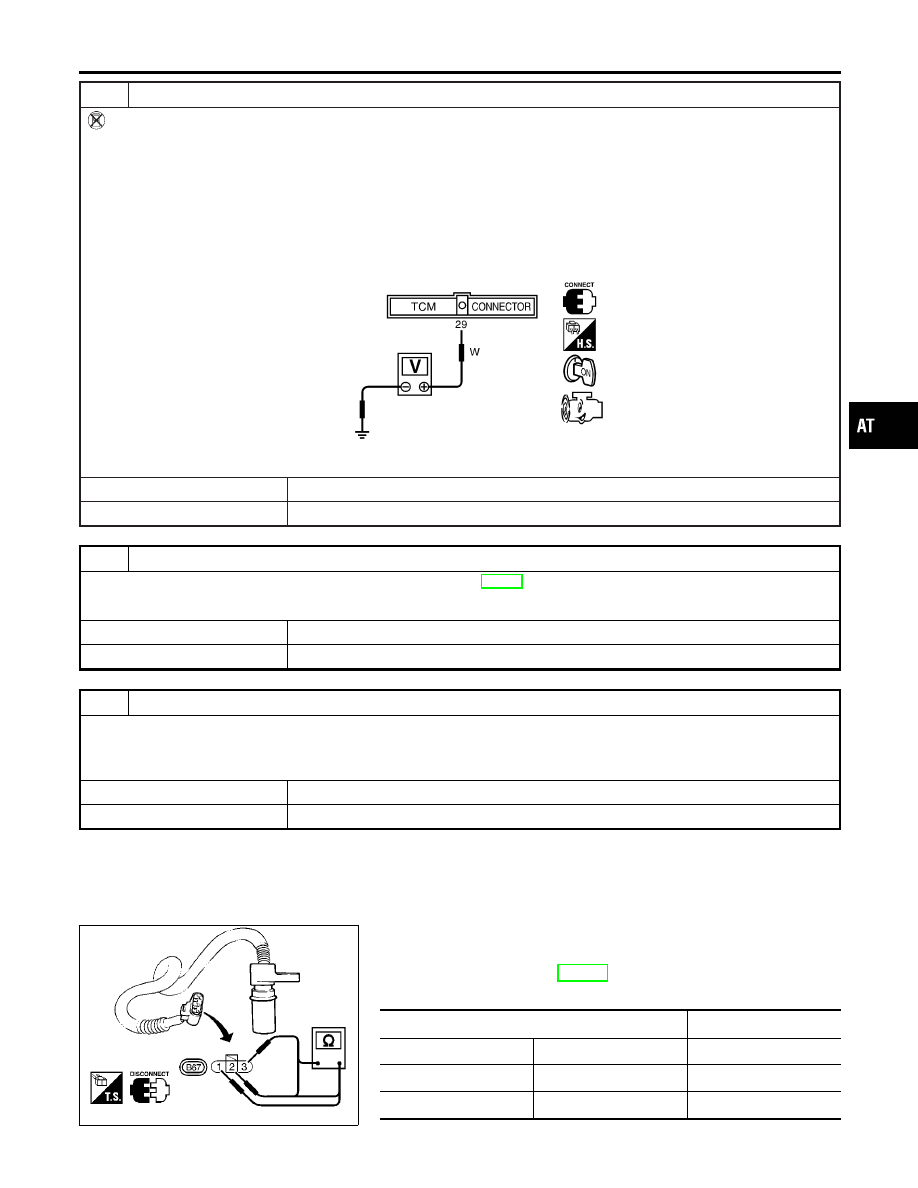

CHECK INPUT SIGNAL (WITHOUT CONSULT-II)

Without CONSULT-II

1. Start engine.
2. Check voltage between TCM terminal 29 and ground while driving.

(Measure with AC range.)

Voltage:

At 0 km/h (0 MPH):

0V

At 30 km/h (19 MPH):

1V or more

(Voltage rises gradually in response to vehicle speed.)

SAT519J

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 4.

6

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-112.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

7

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

SAT210IA

Component Inspection

NBAT0036

REVOLUTION SENSOR

NBAT0036S01

I

For removal, refer to AT-273.

I

Check resistance between terminals 1, 2 and 3.

Terminal No.

Resistance

1

2

500 - 650

Ω

2

3

No continuity

1

3

No continuity

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Diagnostic Procedure (Cont’d)

AT-115

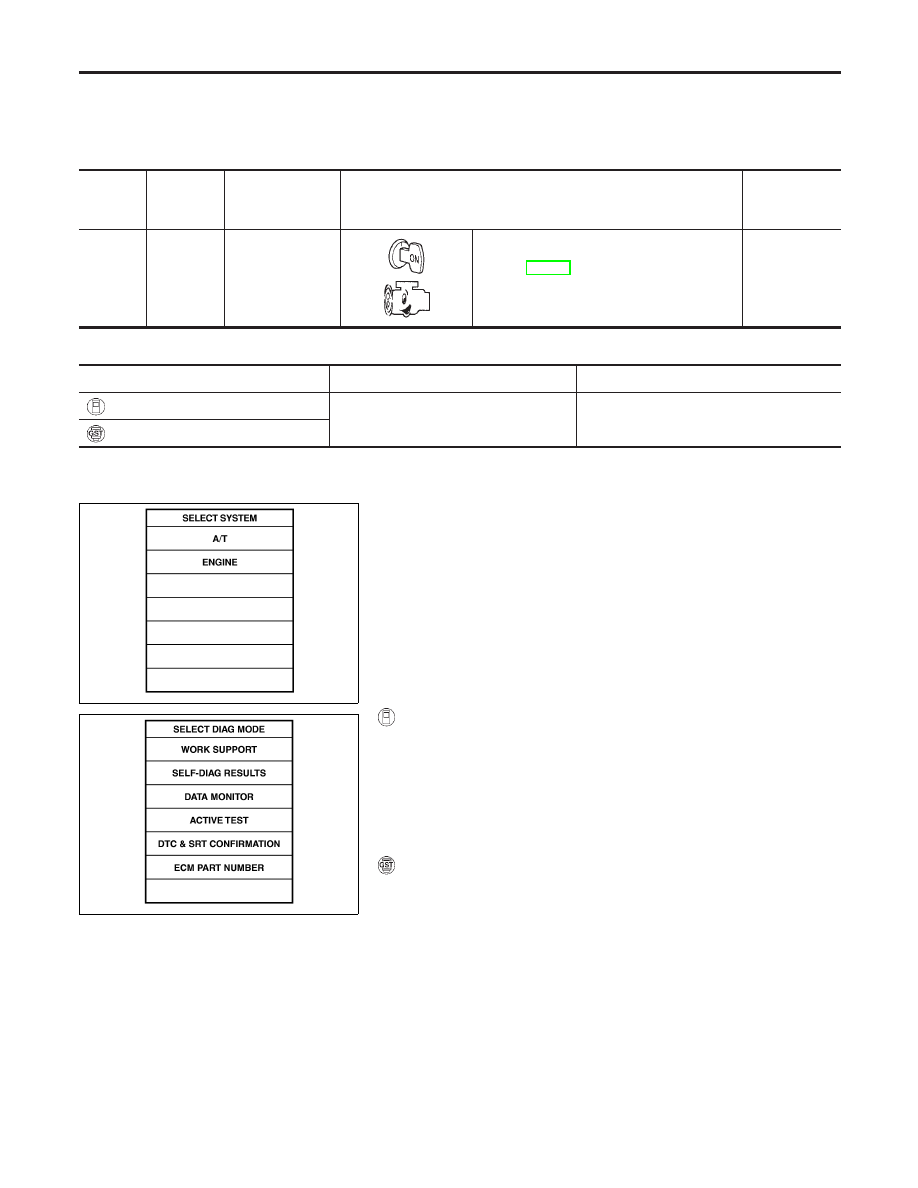

Description

NBAT0037

The engine speed signal is sent from the ECM to the TCM.

TCM TERMINALS AND REFERENCE VALUE

NBAT0037S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

39

W/B

Engine speed sig-
nal

Refer to EC-127, “ECM INSPECTION
TABLE”.

—

ON BOARD DIAGNOSIS LOGIC

NBAT0037S03

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: ENGINE SPEED SIG

TCM does not receive the proper voltage
signal from ECM.

I

Harness or connectors
(The sensor circuit is open or shorted.)

: P0725

SAT014K

SAT020K

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NBAT0037S01

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for “ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at least
10 consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.2V
Selector lever: D position (OD “ON”)

With GST

Follow the procedure “With CONSULT-II”.

DTC P0725 ENGINE SPEED SIGNAL

Description

AT-116
