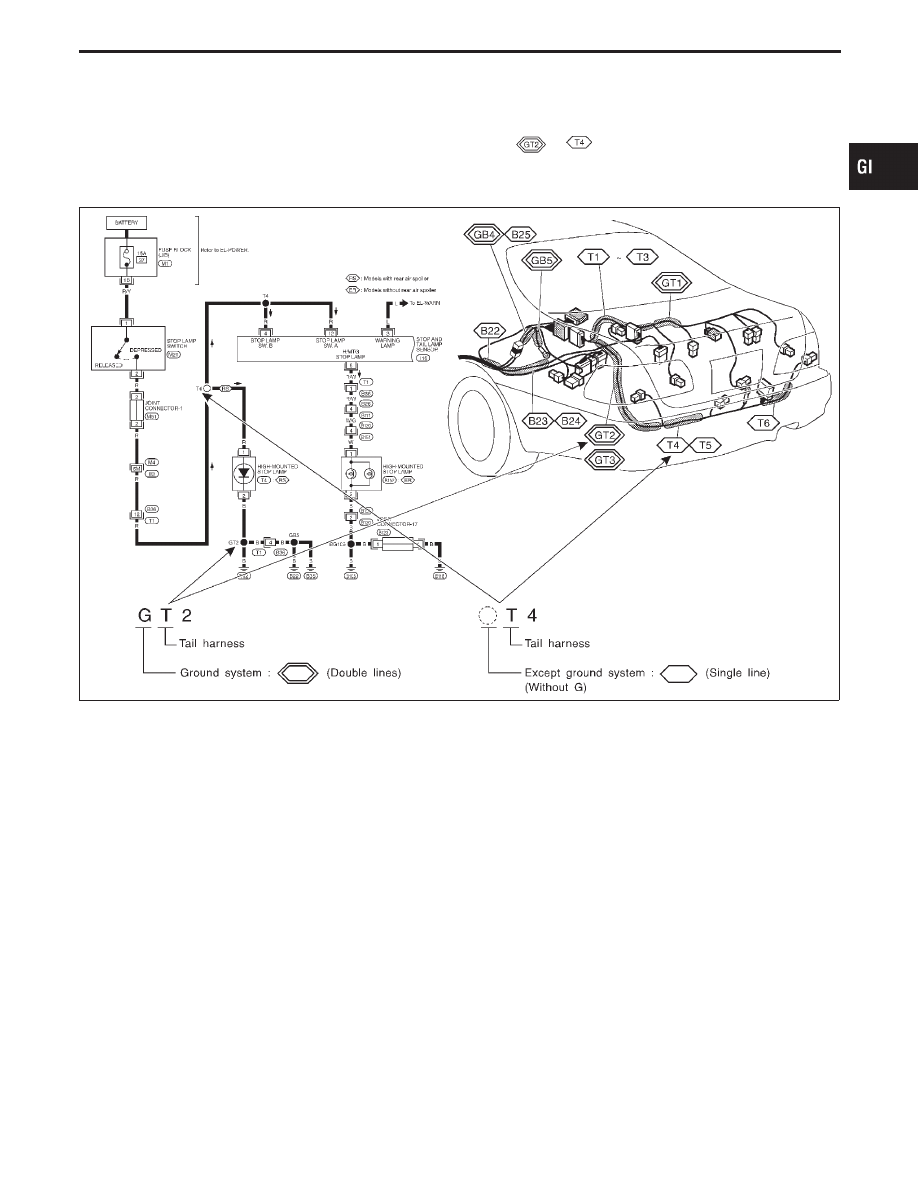

SPLICE LOCATION

I

“GT2”, “T4” etc., which are shown in the wiring diagram, refer
to wiring harness splice points. These points are located in
shaded areas “

”, “

”, etc. in illustrations under the title

“SPLICE LOCATION”.

I

Wiring harness splice points are subject to change without
prior notice.

CEL460

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-19

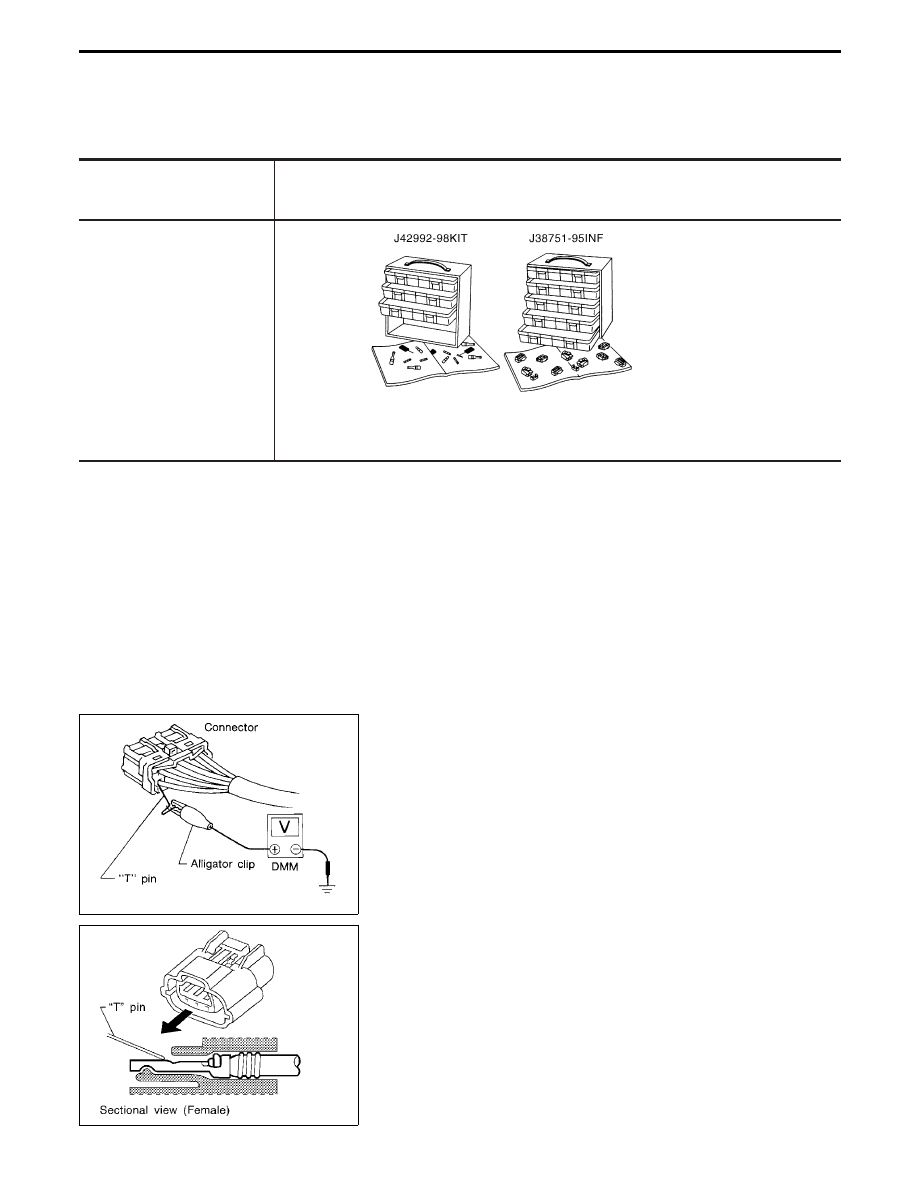

Connector and Terminal Pin Kit

Use the connector and terminal pin kit listed below when replacing connectors or terminals.
The connector and terminal pin kit contains some of the most commonly used INFINITI connectors and ter-
minals.

Tool number
(Kent-Moore No.)
Tool name

Description

—

(J38751-95INF)
Connector and terminal pin kit

—

(J42992-98KIT)
OBD Terminal Repair Kit

SGI109A

How to Probe Connectors

Connector damage and an intermittent connection can result from
improperly probing of the connector during circuit checks.
The probe of a digital multimeter (DMM) may not correctly fit the
connector cavity. To correctly probe the connector, follow the pro-
cedures below using a “T” pin. For the best contact grasp the “T”
pin using an alligator clip.

SGI841

PROBING FROM HARNESS SIDE

Standard type (not waterproof type) connector should be probed
from harness side with “T” pin.

I

If the connector has a rear cover such as a ECM
connector, remove the rear cover before probing the ter-
minal.

I

Do not probe waterproof connector from harness side.
Damage to the seal between wire and connector may
result.

SEL265V

PROBING FROM TERMINAL SIDE

Female terminal

I

There is a small notch above each female terminal. Probe
each terminal with the “T” pin through the notch.

Do not insert any object other than the same type male termi-
nal into female terminal.

HOW TO CHECK TERMINAL

GI-20

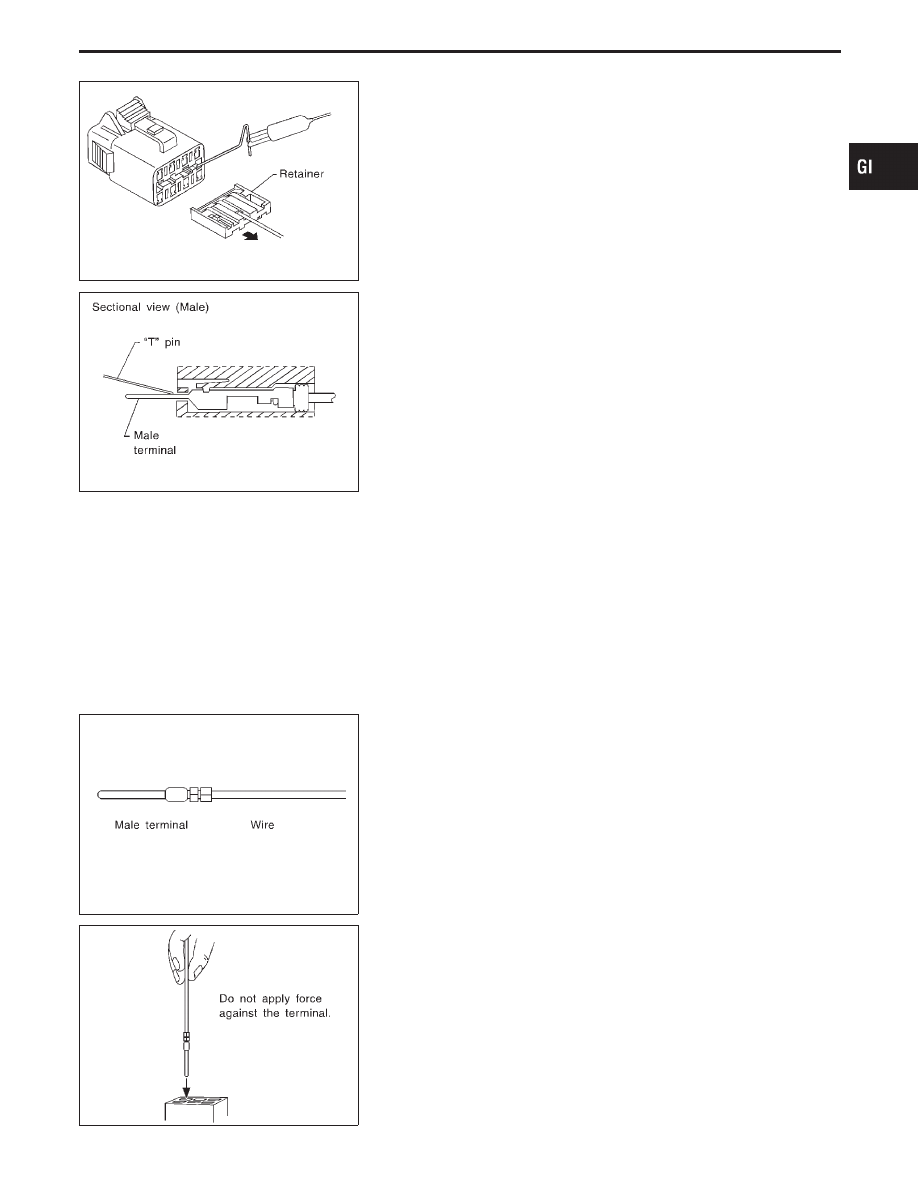

SEL266V

I

Some connectors do not have a notch above each terminal. To
probe each terminal, remove the connector retainer to make
contact space for probing.

SEL267V

Male terminal

Carefully probe the contact surface of each terminal using a “T” pin.
Do not bend terminal.

How to Check Enlarged Contact Spring of
Terminal

An enlarged contact spring of a terminal may create intermittent
signals in the circuit.
If the intermittent open circuit occurs, follow the procedure below
to inspect for open wires and enlarged contact spring of female
terminal.

SEL270V

1.

Assemble a male terminal and approx. 10 cm (3.9 in) of wire.

Use a male terminal which matches the female terminal.
2.

Disconnect the suspected faulty connector and hold it terminal
side up.

SEL271V

3.

While holding the wire of the male terminal, try to insert the
male terminal into the female terminal.

Do not force the male terminal into the female terminal with
your hands.

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

HOW TO CHECK TERMINAL

How to Probe Connectors (Cont’d)

GI-21

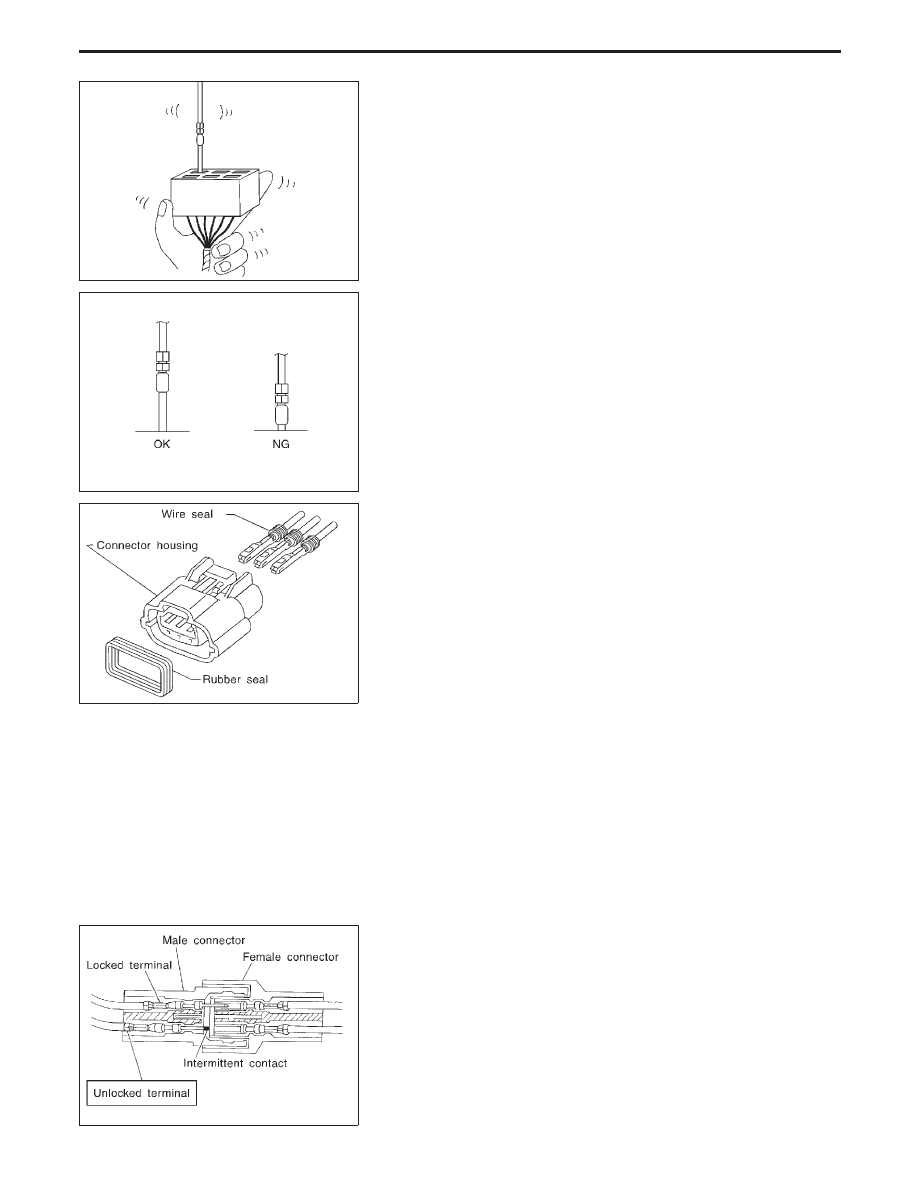

SEL272V

4.

While moving the connector, check whether the male terminal
can be easily inserted or not.

SEL273V

I

If the male terminal can be easily inserted into the female
terminal, replace the female terminal.

SEL275V

Waterproof Connector Inspection

If water enters the connector, it can short interior circuits. This may
lead to intermittent problems.
Check the following items to maintain the original waterproof char-
acteristics.

RUBBER SEAL INSPECTION

I

Most waterproof connectors are provided with a rubber seal
between the male and female connectors. If the seal is
missing, the waterproof performance may not meet specifica-
tions.

I

The rubber seal may come off when connectors are discon-
nected. Whenever connectors are reconnected, make sure the
rubber seal is properly installed on either side of male or
female connector.

WIRE SEAL INSPECTION

The wire seal must be installed on the wire insertion area of a
waterproof connector. Be sure that the seal is installed properly.

SEL330V

Terminal Lock Inspection

Check for unlocked terminals by pulling wire at the end of connec-
tor.
An unlocked terminal may create intermittent signals in the circuit.

HOW TO CHECK TERMINAL

How to Check Enlarged Contact Spring of
Terminal (Cont’d)

GI-22
