Infiniti Q45 (FY33). Manual - part 381

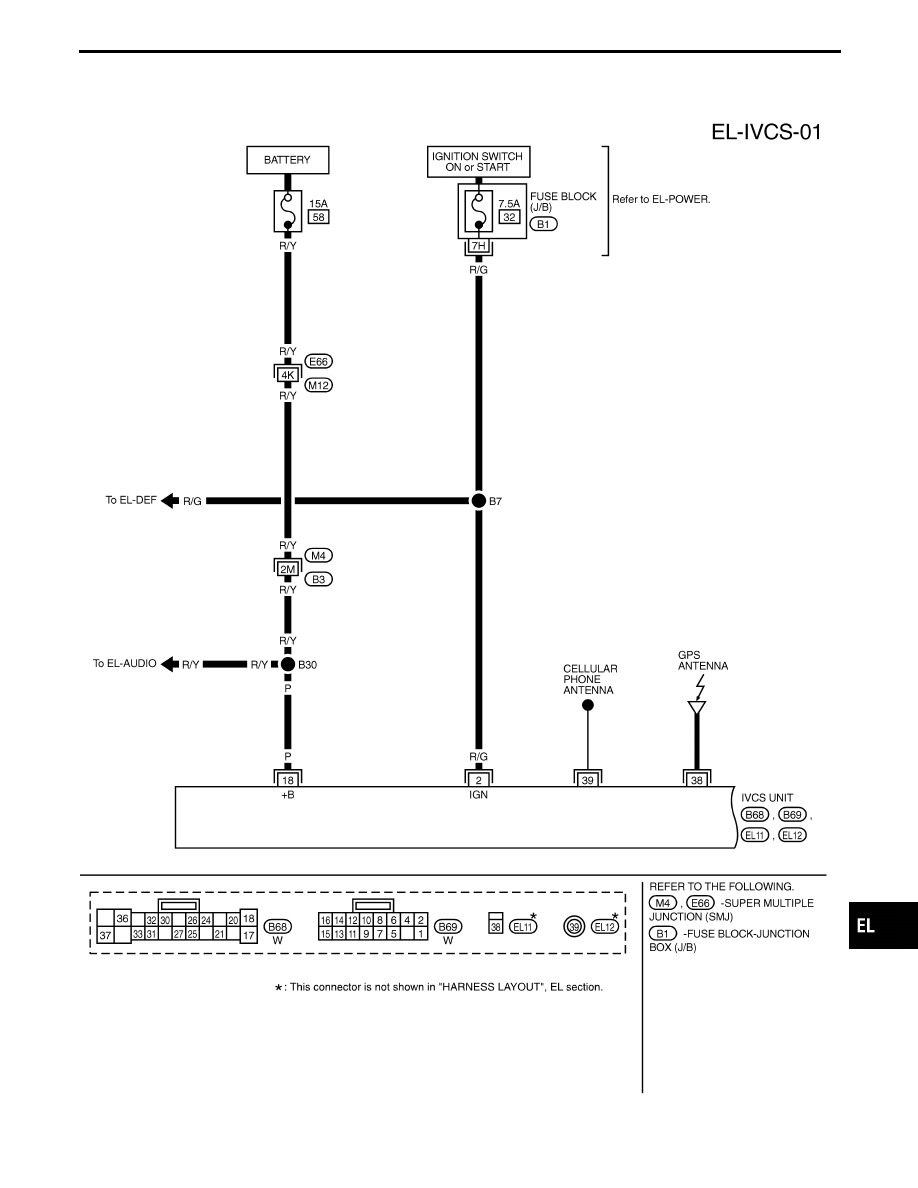

Wiring Diagram — IVCS —

TEL190M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INFINITI COMMUNICATOR (IVCS)

EL-515

TEL191M

INFINITI COMMUNICATOR (IVCS)

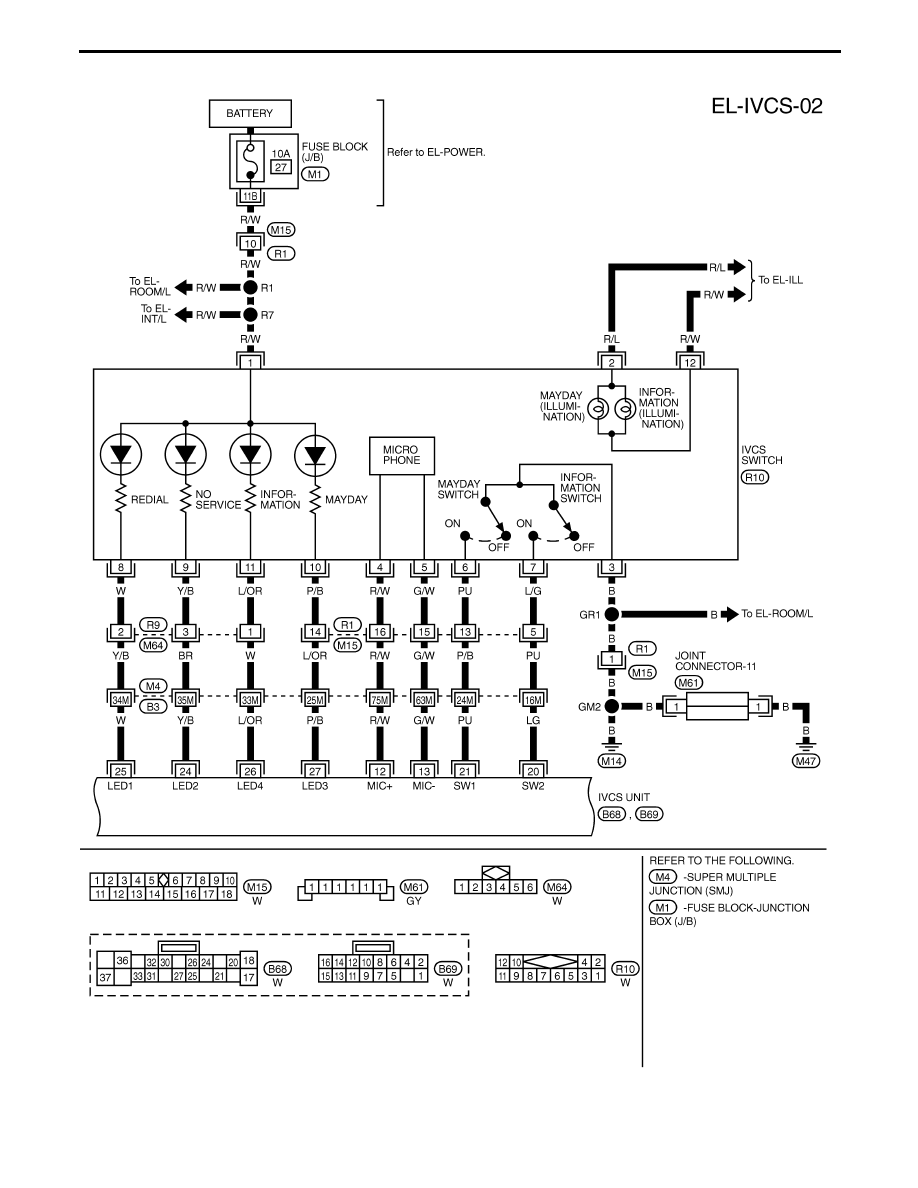

Wiring Diagram — IVCS — (Cont’d)

EL-516

TEL192M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INFINITI COMMUNICATOR (IVCS)

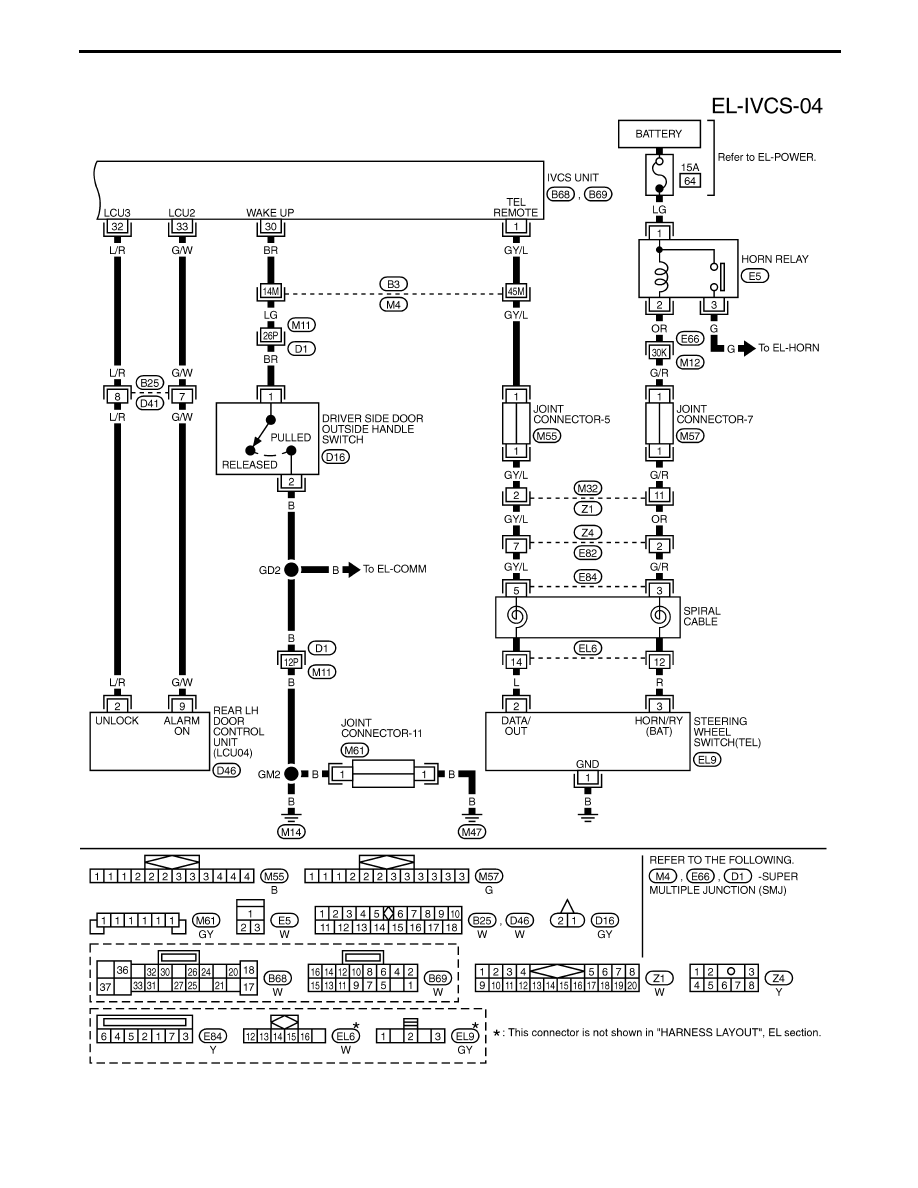

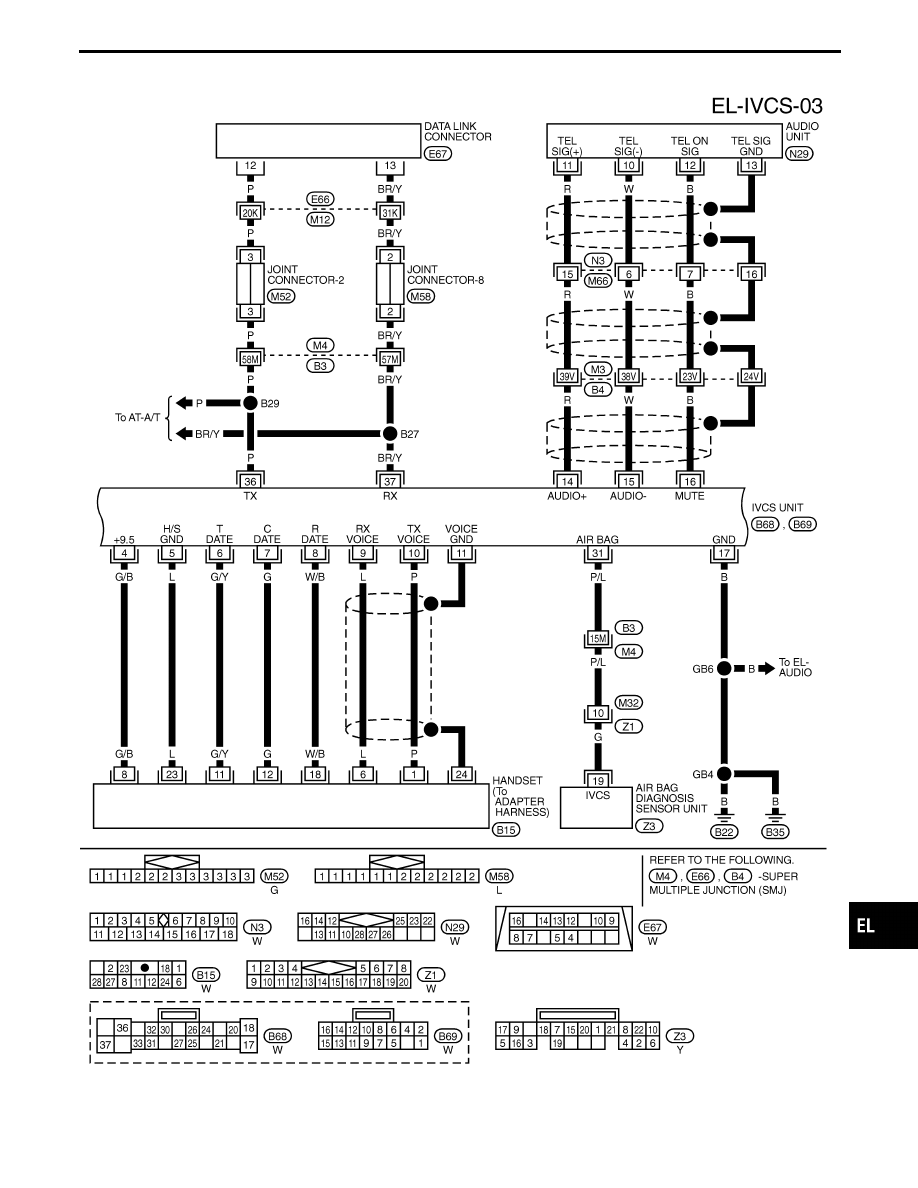

Wiring Diagram — IVCS — (Cont’d)

EL-517

TEL193M

INFINITI COMMUNICATOR (IVCS)

Wiring Diagram — IVCS — (Cont’d)

EL-518
