DATA TRANSMITTING

When contact to the Communicator Response Center is made, vehicle sends electrical data including type of
activation (i.e., emergency call or alarm notification), vehicle location, time, etc.

SLEEP/WAKE UP CONTROL

3 minutes after the ignition switch is turned OFF, the system goes into the SLEEP MODE to save battery power
supply. Communication with Communicator Response Center is not available in the SLEEP MODE.
To wake up the system, perform either of the following operations.

I

Turn Ignition switch ON.

I

Pull driver side outside door handle for more than 10 seconds. (Operation for door unlock function)

SEL532V

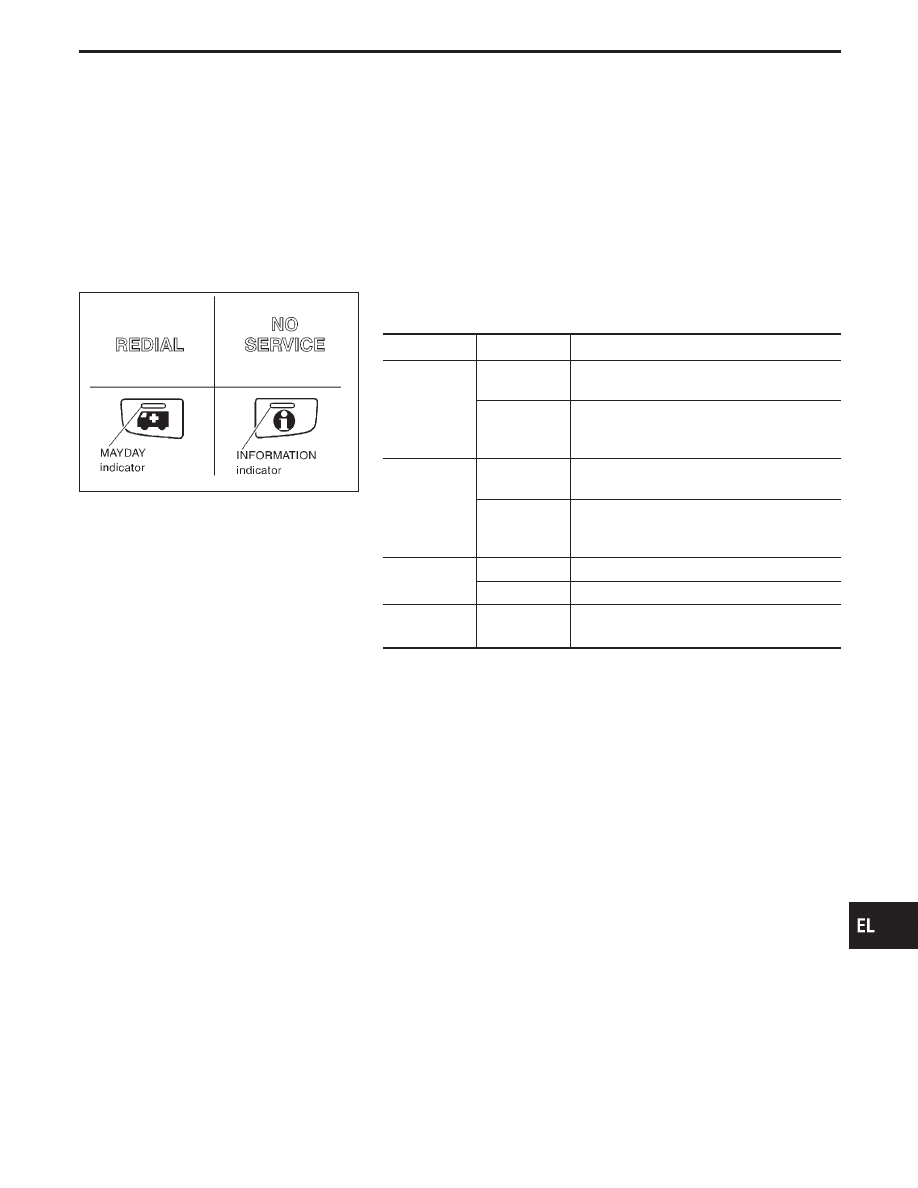

INDICATOR LAMPS OPERATION

The system status is displayed as below by the indicator lamps.

Indicator

Condition

Description

MAYDAY

Blinks.

System is trying to acquire an available cellu-
lar channel by “Mayday” switch operation.

Lights up.

(See NOTE.)

System is connected to a cellular channel
and is communicating information to the
Communicator Response Center.

INFORMA-
TION

Blinks.

System is trying to acquire an available cellu-
lar channel by “Information” switch operation.

Lights up.

(See NOTE.)

System is connected to a cellular channel
and is communicating information to the
Communicator Response Center.

REDIAL

Lights up.

Re-dialing

Blinks.

Waiting for re-dial

NO SERVICE

Lights up.

Out of CELLULAR PHONE service area or
signal is too weak.

NOTE:

I

When connection to Communicator Response Center by re-dial ends in failure, all the indicators
are turned off.

I

All indicators illuminate for up to 30 seconds or more when ignition switch is turned from OFF to
ON and the system performs a self check.

I

If both of MAYDAY and INFORMATION indicators do not turn off 30 seconds or more after the igni-
tion switch is turned to ON, the system is malfunctioning.

AUTOMATIC RE-DIAL/AUTO RESET TO READY

I

When INFINITI Communicator tries to contact the Communicator Response Center, but the cellular net-
work is busy, the system attempts to dial for up to 2 hours. This time varies greatly depending on the cel-
lular network and cellular signal strength. The system resets to ready when the system completes the
dialing attempts. The vehicle owner can press the button again if he or she still needs to contact the Com-
municator Response Center.

I

INFINITI Communicator automatically redials if communication between the vehicle owner and Commu-
nicator Response Center is lost for some reason.

I

The only way for a transmission to be officially terminated is for the Communicator Response Center to
send an end transmission signal, which turns off the indicator in the switch. (Communication with Com-
municator Response Center can not be terminated by the occupant.)

I

If the vehicle owner start the engine during a call, the conversation may be interrupted. When this hap-
pens the system may try to resume transmission once after the engine has been started.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-511

SEL526V

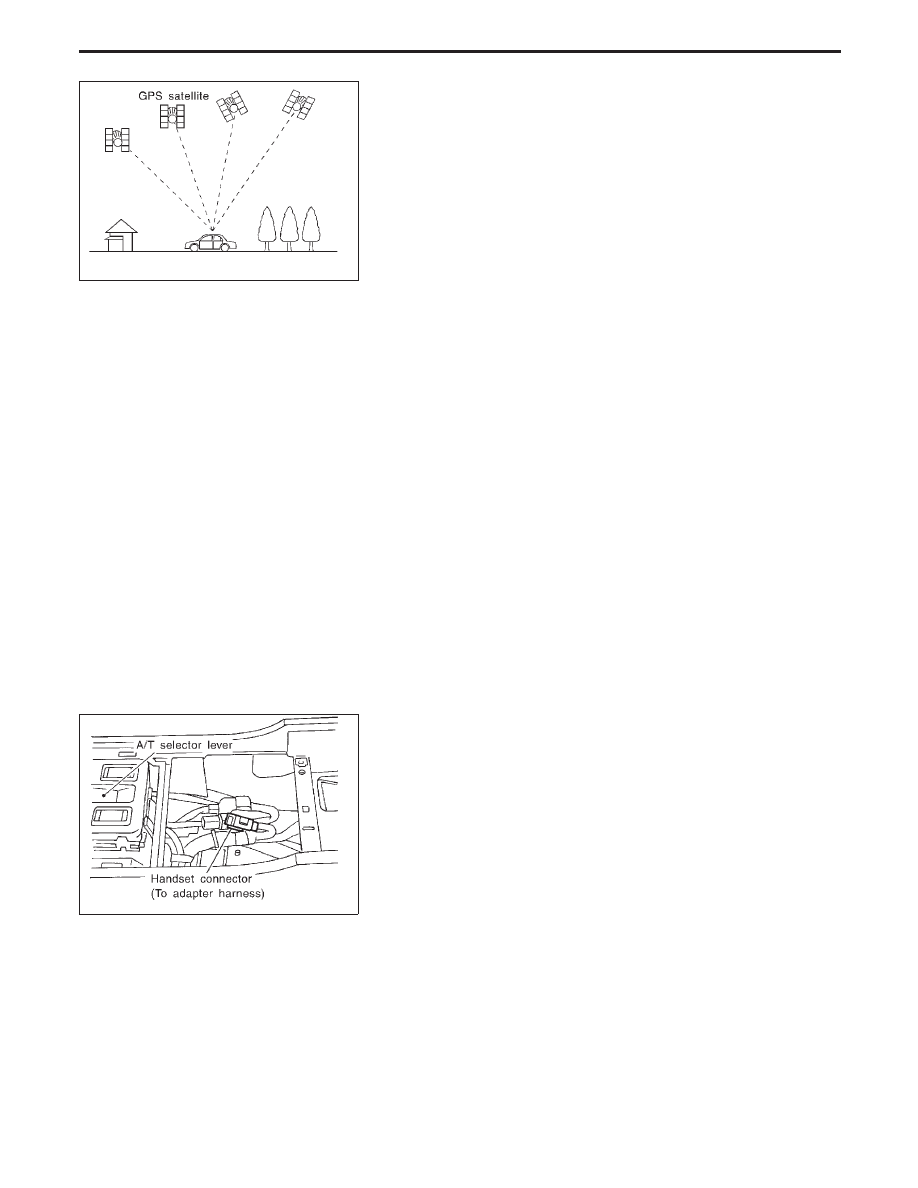

GPS (Global Positioning System)

GPS is the global positioning system developed and operated by
the US Department of Defense. GPS satellites (NAVSTAR) trans-
mit radio waves and orbit around the earth at an altitude of approxi-
mately 21,000 km (13,000 miles).
GPS receiver calculates the three-dimensional position of the
vehicle (latitude, longitude, and altitude from the sea level) by the
time difference of the radio wave arriving from more than four GPS
satellites (three-dimensional positioning).
When the radio wave is received from only three GPS satellites, the
two-dimensional position (latitude and longitude) is calculated,
using the altitude from the sea level data calculated by using four
GPS satellites (two-dimensional positioning).

Positioning capability is degraded in the following cases.

I

In two-dimensional positioning, when the vehicle’s altitude
from the sea level changes, the precision becomes lower.

I

The location detection performance can have an error of about
100 m (300 ft) even in three-dimensional positioning with high
precision. Because the precision is influenced by the location
of GPS satellites used for positioning, the location detection
performance may drop depending on the location of GPS sat-
ellites.

I

When the radio wave from GPS satellites cannot be received,
for example, when the vehicle is in a tunnel, in a parking lot
inside building, under an elevated superhighway or near strong
power lines, the location may not be detected. Turbulent/
electric weather conditions may also affect positioning perfor-
mance. If something is placed on the antenna, the radio wave
from GPS satellites may not be received.

SEL652V

HANDSET (OPTION)

NOTE:

I

If an optional handset is installed, INFINITI Communicator can
be used as a normal cellular phone.

I

If INFINITI Communicator is activated when INFINITI Commu-
nicator system’s cellular phone is in use, the current phone
transmission will be cut and INFINITI Communicator will dial
the Communicator Response Center. The cellular handset will
be disabled, and communication with the Communicator
Response Center operator will be carried out through the
hands-free microphone.

I

After communication with Communicator Response Center is
finished, the handset last number memory will be erased.

I

While INFINITI Communicator is activated, the handset
becomes inoperative and all communication with the operator
is accomplished via the hands-free phone. When an activation
is terminated, the handset will be unlocked.

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-512

SEL588VA

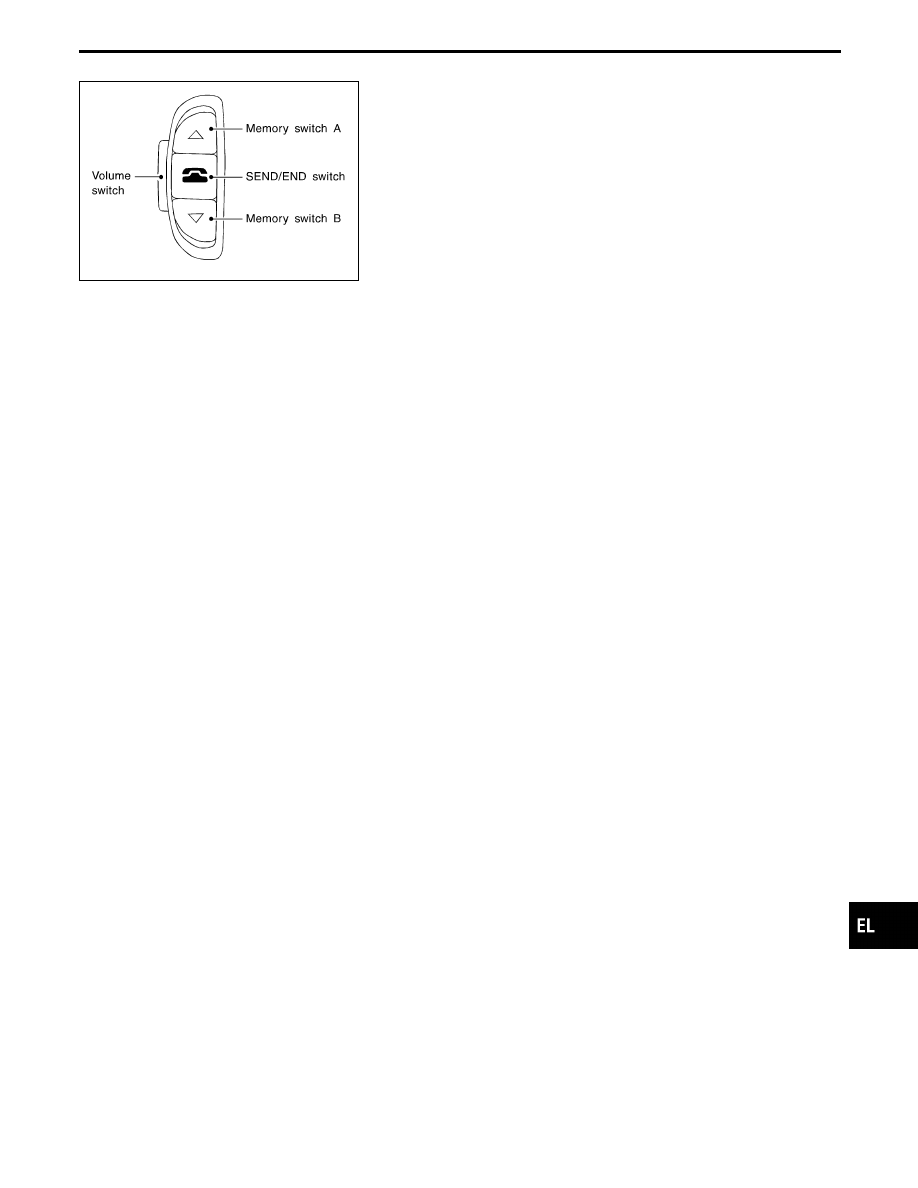

TEL SWITCH

When any of the TEL switches is pressed, the TEL switch which is
combined with the multiplex transmitting unit sends operational
commands to the IVCS unit. TEL switch has following three func-
tions.

I

Volume adjust

I

Placing re-dial call

I

Placing memorized call (The telephone numbers are stored in
the handset. A maximum of 6 memories are operative.)

SEND/END switch operation

I

When a call is received, press SEND/END switch to permit
conversation.

I

At the completion of the conversation, press the SEND/END
switch to terminate the call.

I

To re-dial the last phone number, press SEND/END switch.

MEMORY switch operation

I

A maximum of 6 telephone numbers which stored in the
memory of the handset can be dialed by MEMORY switch
operation.

I

The last phone number is erased if the ignition switch is turned
off or if the INFINITI Communicator system has been activated.

I

For the procedure to input telephone numbers, refer to the
handset operation manual.

I

To select memory 1 to 6, push MEMORY switch A or B. Every
push on the switch changes the memory as follows.
SWITCH A: Memory 1

,

2

,

3

,

OFF

SWITCH B: Memory 4

,

5

,

6

,

OFF

After selecting memory, push SEND/END switch to make a
call.

VOLUME switch

Voice volume from the front RH speaker can be adjusted by using
the VOLUME switch.
NOTE:
Memory switches are not functional unless handset is
installed.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-513

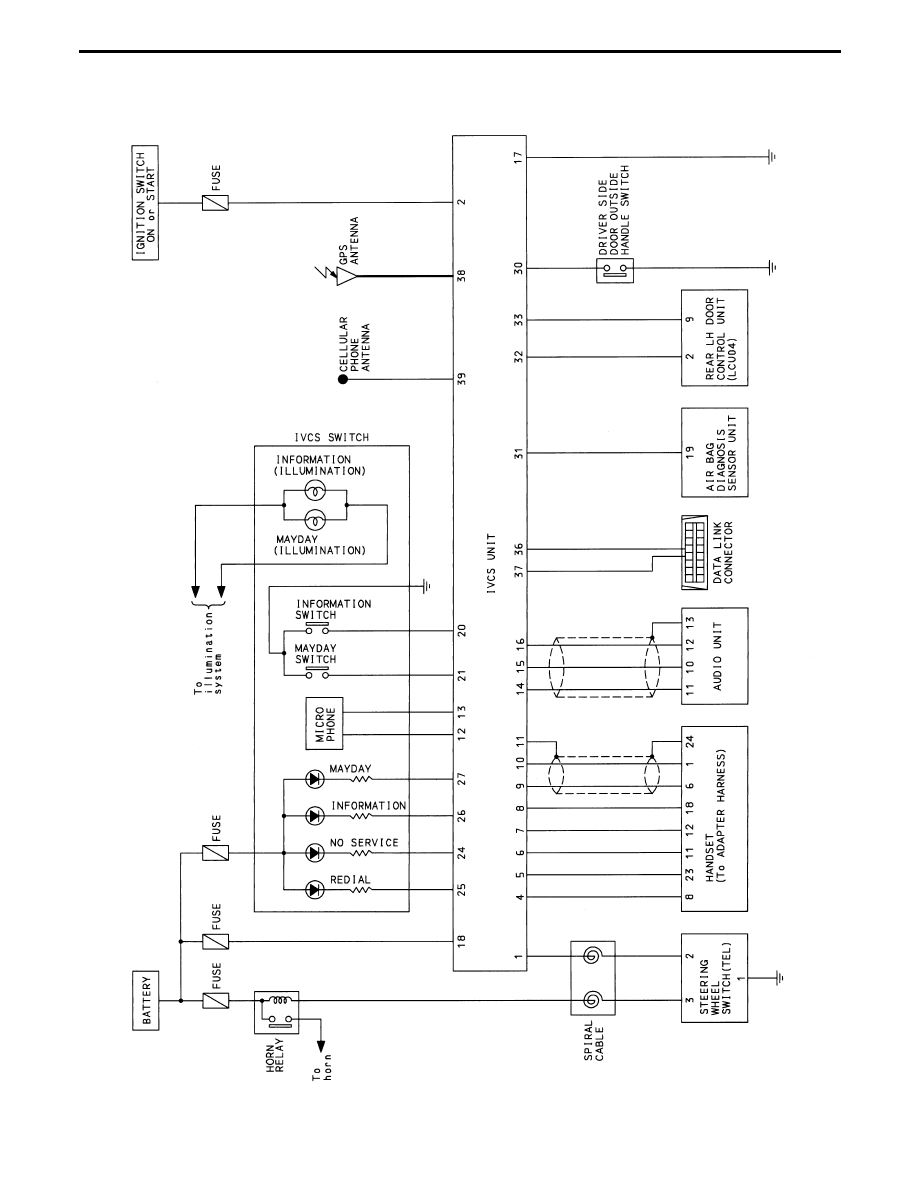

Schematic
