Infiniti Q45 (FY33). Manual - part 345

SEL530W

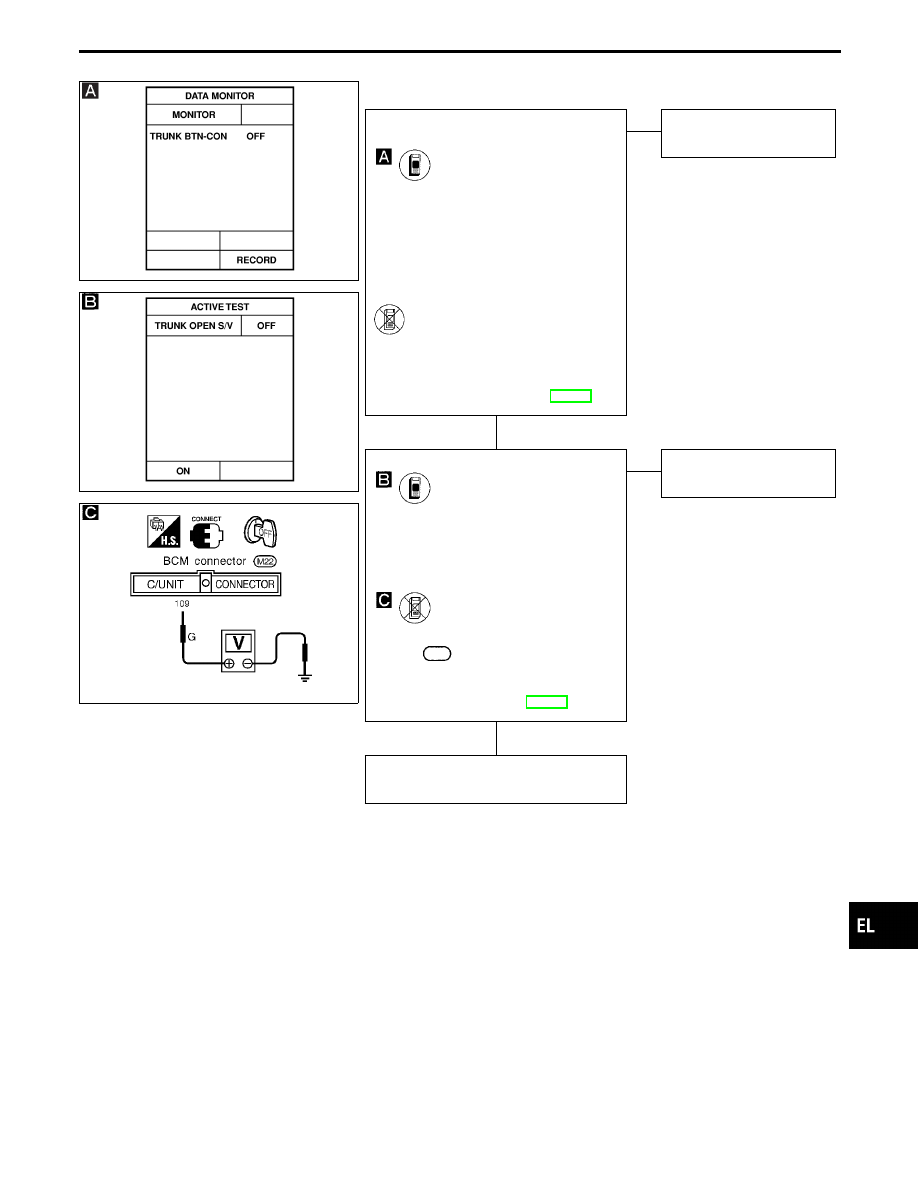

DIAGNOSTIC PROCEDURE 6

SEL529W

SEL917U

CHECK MULTI-REMOTE CONTROLLER
OPERATION.

CONSULT-II

See “TRUNK BTN-CON” in DATA MONI-
TOR mode.
“TRUNK BTN-CON” should be “ON”
when trunk lid opener button on multi-
remote controller is continuously
pressed for more than 1 second.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check trunk open signal from multi-remote
controller in Switch monitor (Mode II)
mode.
(Refer to On board Diagnosis, EL-299).

OK

E

NG

Replace multi-remote con-
troller.

Note:
Trunk lid opener cancel switch
should be in ON (activate)
position to perform DIAGNOS-
TIC PROCEDURE 6.

CHECK TRUNK LID OPENER CIRCUIT.

CONSULT-II

See “TRUNK OPEN S/V” in ACTIVE
TEST mode.
Perform operation shown on display.
Trunk lid opener should operate.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

Check voltage between BCM connector
terminal

109

and ground.

Battery voltage should exist.

Refer to wiring diagram in EL-358.

NG

E

OK

Trunk opener operation is
OK.

Check harness for open or short between
BCM and trunk lid opener cancel switch.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

MULTI-REMOTE CONTROL SYSTEM — IVMS

Trouble Diagnoses (Cont’d)

H

H

EL-371

SEL578UA

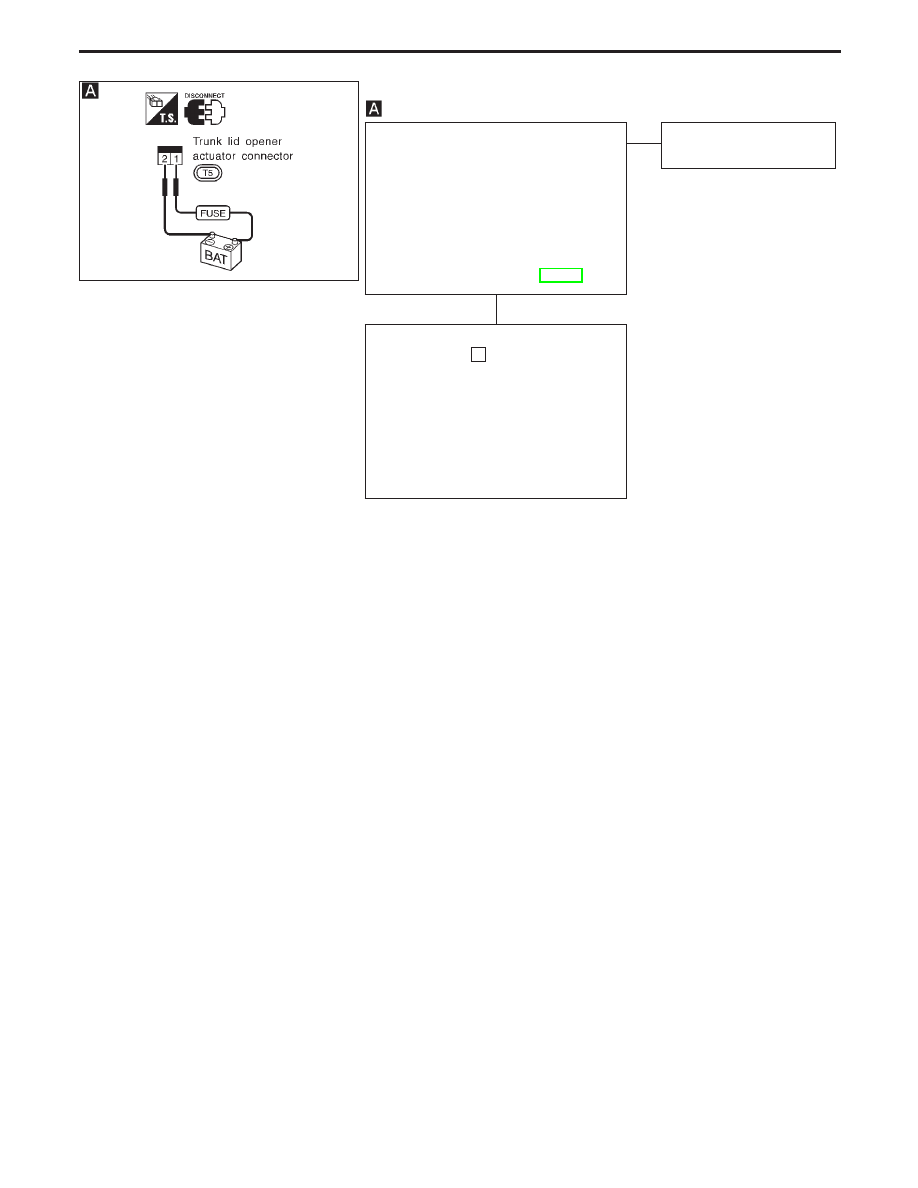

DIAGNOSTIC PROCEDURE 7

CHECK TRUNK LID OPENER ACTUA-
TOR.
1. Disconnect trunk lid opener actuator

connector.

2. Check to see if trunk lid opens when

12V DC is applied across trunk lid
opener actuator connector terminals

q

1

and

q

2

.

Refer to wiring diagram in EL-358.

OK

E

NG

Replace trunk lid opener
actuator.

Check the following.

I

7.5A fuse [No.

26

, located in fuse block

(J/B)]

I

Trunk lid opener cancel switch

I

Harness for open or short between fuse
and trunk lid opener actuator

I

Harness for open or short between trunk
lid opener actuator and cancel switch

I

Harness for open or short between trunk
lid opener cancel switch and BCM

MULTI-REMOTE CONTROL SYSTEM — IVMS

Trouble Diagnoses (Cont’d)

H

EL-372

SEL914U

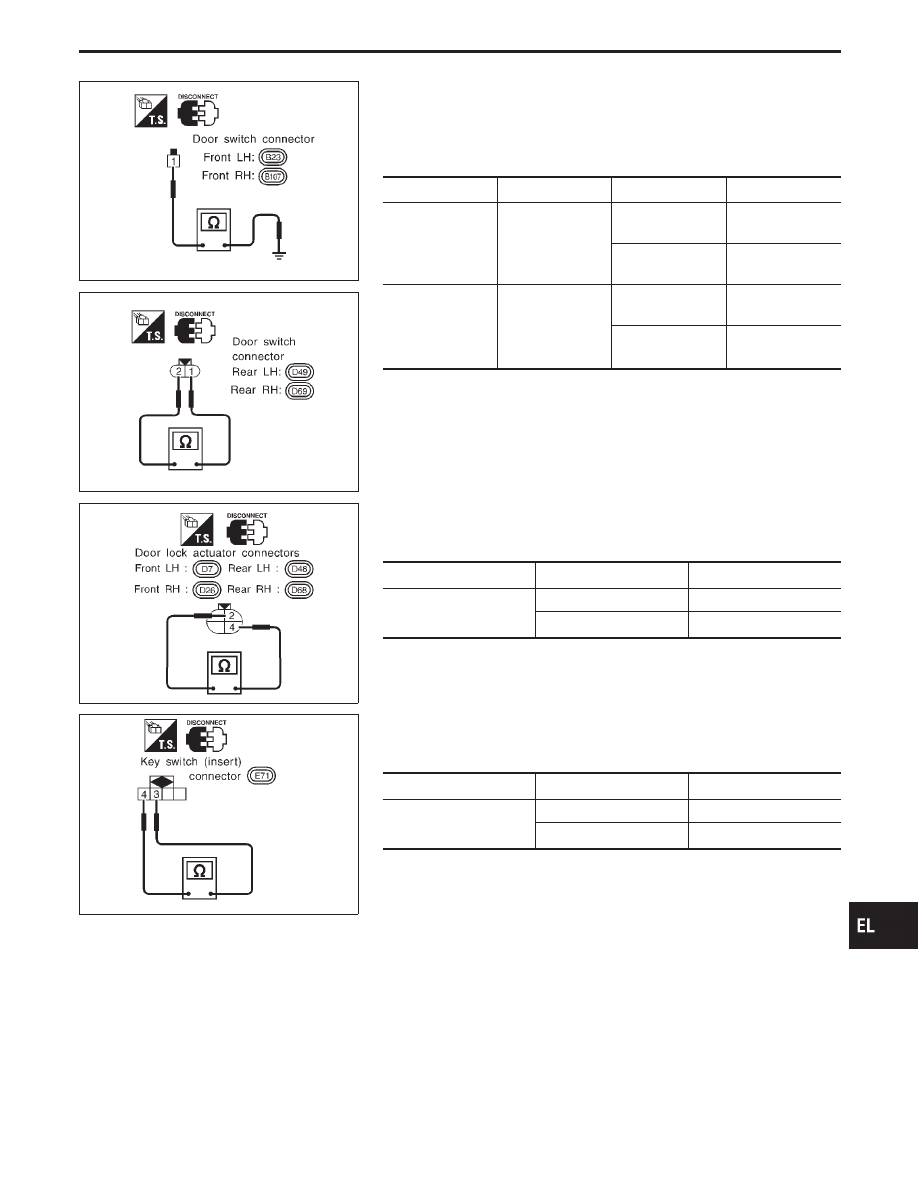

Electrical Components Inspection

SEL021V

DOOR SWITCHES

Check continuity between terminals and switch body ground when
door switch is pushed and released.

Terminal No.

Condition

Continuity

Front door switch

q

1

- Ground

Door switch is
pushed.

No

Door switch is
released.

Yes

Rear door
switches

q

1

-

q

2

Door switch is
pushed.

No

Door switch is
released.

Yes

SEL025V

DOOR LOCK ACTUATOR (Door unlock sensor)

Check continuity between terminals when door is locked and
unlocked.

Terminal No.

Condition

Continuity

q

4

-

q

2

Door is locked.

No

Door is unlocked.

Yes

SEL907U

KEY SWITCH (Insert)

Check continuity between terminals when key is inserted in ignition
key cylinder and key is removed from ignition key cylinder.

Terminal No.

Condition

Continuity

q

3

-

q

4

Key is inserted.

Yes

Key is removed.

No

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

MULTI-REMOTE CONTROL SYSTEM — IVMS

EL-373

ID Code Entry Procedure

PROCEDURE 1 (Without CONSULT-II)

NOTE:

I

If a remote controller is lost, the ID code of the lost remote controller must be erased to prevent
unauthorized use. A specific ID code can be erased with CONSULT-II. However, when the ID code
of a lost remote controller is not known, all controller ID codes should be erased. After all ID codes
are erased, the ID codes of all remaining and/or new remote controllers must be re-registered.
To erase all ID codes in memory, register one ID code (remote controller) four times. After all ID
codes are erased, the ID codes of all remaining and/or new remote controllers must be re-regis-
tered.

I

When registering an additional remote controller, the existing ID codes in memory may or may not
be erased. If four ID codes are stored in memory, when an additional code is registered, only the
oldest code is erased. If less than four ID codes are stored in memory, when an additional ID code
is registered, the new ID code is added and no ID codes are erased.

Close all doors and lock driver side door.

Insert and remove the key from the ignition more than six times within 10 seconds.
(The hazard warning lamp will flash twice.)

Turn ignition key switch to “ACC” position.

Push any button on the new remote controller once. (The hazard warning lamp will
flash twice.)
At this time, the new ID code is entered and original (previous) ID codes are
erased.

F

Do you want to enter any additional remote controller ID codes?
A maximum four ID codes may be entered. Any attempt to enter more will be
ignored.

No

Yes

Unlock and lock with the driver’s lock
knob switch.

Open driver side door and remove the key from ignition key cylinder.

END.
After entering the identity (ID) code, check the operation of multi-remote con-
trol system.

MULTI-REMOTE CONTROL SYSTEM — IVMS

H

H

H

H

H

H

H

EL-374
