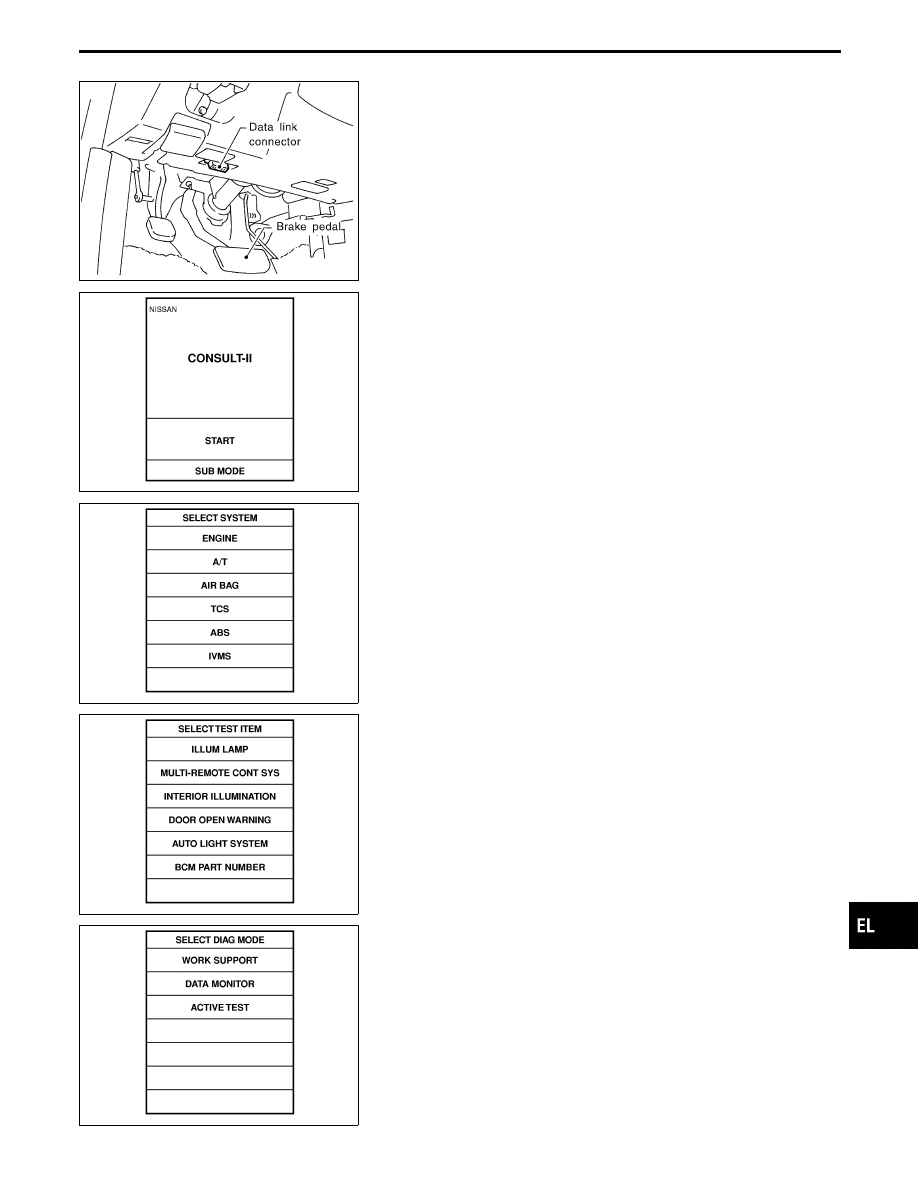

SEF046TA

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL485W

6.

Touch “MULTI-REMOTE CONT SYS”.

SEL486W

I

WORK SUPPORT, DATA MONITOR and ACTIVE TEST are
available for the multi-remote control system.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

MULTI-REMOTE CONTROL SYSTEM — IVMS

EL-363

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to
the self-diagnostic results.
(EL-293)

Perform diagnostic procedure
according to the symptom chart
on the next page.

F

NG

IVMS COMMUNICATION
DIAGNOSIS (EL-291 or
EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the
system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

MULTI-REMOTE CONTROL SYSTEM — IVMS

H

H

H

H

H

H

H

H

EL-364

Note:

I

Always check remote controller battery before replacing remote controller.

I

The panic alarm operation and trunk open operation of multi-remote control system does not activate
with the ignition key inserted in the ignition key cylinder.

TROUBLE SYMPTOM

I

All functions of remote control system do not function.

CHECK REMOTE CONTROLLER BATTERY.

I

Refer to DIAGNOSTIC PROCEDURE 1 (EL-366).

OK

E

NG

Replace battery.

Enter the identity (ID) code of a different or new remote controller.
(Refer to ID Code Entry Procedure, EL-374.)

With CONSULT-II

E

Without CONSULT-II

Go to

q

A

below.

Can the new ID code be entered?

Yes

E

No

Go to DIAGNOSTIC PROCEDURE 2 (EL-366).

Replace with the originally used multi-remote controller.

q

A

Can the new ID code be entered?

Yes

E

No

Go to DIAGNOSTIC PROCEDURE 2 (EL-366)
and DIAGNOSTIC PROCEDURE 3 (EL-367).

Replace with the originally used multi-remote controller.

I

Multi-remote controller does not operate a part of the functions.

CHECK REMOTE CONTROLLER INPUT SIGNAL.

I

Check remote controller input signal using CONSULT-II (DATA MONI-
TOR) or On-board diagnosis (Mode II, refer to EL-299).

OK

E

NG

Replace the multi-remote controller.

q

1

DOOR LOCK OR UNLOCK DOES NOT FUNCTION.
(Pressing Unlock button once normally unlocks front LH door; press-

ing it twice then unlocks all of the other doors.)

I

Check if power door lock system functions with door lock & unlock
switch or door lock knob switch.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

q

2

HAZARD INDICATOR DOES NOT FLASH TWICE WHEN PRESS-

ING LOCK BUTTON OF REMOTE CONTROLLER.

I

Check if hazard indicator flashes with hazard switch.
If check is OK,

Go to DIAGNOSTIC PROCEDURE 4, EL-369.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

q

3

HORN CHIRP DOES NOT ACTIVATE WHEN PRESSING LOCK

BUTTON OF REMOTE CONTROLLER. (With horn chirp mode)

I

Check if horn sounds with horn switch.
If check is OK,

Go to DIAGNOSTIC PROCEDURE 5, EL-370.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

q

4

PANIC ALARM (HORN AND HEADLAMP) DOES NOT ACTIVATE

WHEN PANIC ALARM BUTTON IS CONTINUOUSLY PRESSED

FOR MORE THAN 1.5 SECONDS.

I

Check if horn and headlamps activate when test is conducted as fol-
lows:
1. Open the driver’s window.
2. Close all doors, hood and trunk lid.
3. Lock doors with the key.
4. Wait for about 30 seconds to make sure that the lighted “SECU-

RITY” indicator begins to blink.

5. Open the hood with hood lock opener, then panic alarm should

activate. (The alarm will stop when door is unlocked with the key.)

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

q

5

TRUNK LID DOES NOT OPEN WHEN TRUNK OPENER BUTTON

IS PRESSED.

I

Check if trunk lid opens with trunk lid opener switch.

E

No

Check “POWER DOOR LOCK” system.

E

No

Check “Hazard indicator lamp” circuit.

E

No

Check “Horn” circuit.

E

No

Check “VEHICLE SECURITY” system.

E

Yes

Go to DIAGNOSTIC PROCEDURE 6 (EL-371).

E

No

Go to DIAGNOSTIC PROCEDURE 7 (EL-372).

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

MULTI-REMOTE CONTROL SYSTEM — IVMS

Trouble Diagnoses (Cont’d)

H

H

H

H

H

H

EL-365

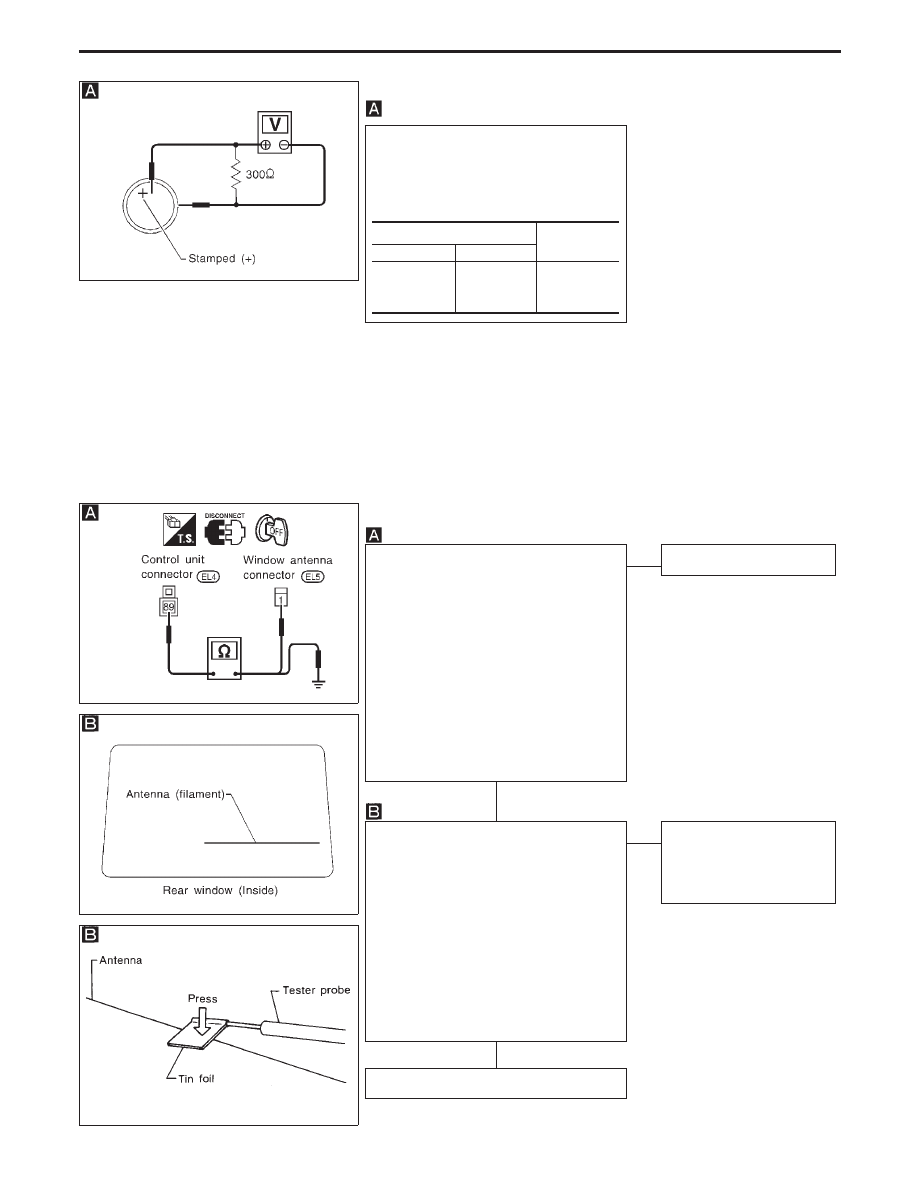

SEL672U

DIAGNOSTIC PROCEDURE 1

CHECK REMOTE CONTROLLER BAT-
TERY.
Remove battery and measure voltage
across battery positive and negative
terminals,

!

and

@

.

Note:
Remote controller does not function if battery is not set cor-
rectly.

Measuring terminal

Standard

value

!

@

Battery posi-

tive terminal

!

Battery nega-

tive terminal

@

2.5 - 3.0V

SEL072V

DIAGNOSTIC PROCEDURE 2

SEL097V

SEL122RA

CHECK ANTENNA FEEDER CABLE.
1. Disconnect feeder cable connector

from BCM.

2. Remove rear pillar garnish and discon-

nect feeder cable connector from rear
window glass antenna. (Feeder cable
connector is the one at bottom left.)

3. Check continuity between the feeder

cable connectors.

Continuity should exist.
4. Check continuity between the feeder

cable connector terminal and ground.

Continuity should not exist.

OK

E

NG

Replace feeder cable.

CHECK REAR WINDOW GLASS
ANTENNA.
1. Remove rear pillar garnish and discon-

nect feeder cable connector from rear
window glass antenna.

2. Check continuity between glass

antenna terminal and end of glass
antenna.

Continuity should exist.
Note: When checking continuity, wrap tin
foil around top of the probe. Then press
the foil against the wire with your finger.

OK

E

NG

Repair glass window
antenna. Refer to REAR
WINDOW DEFOGGER
“Filament Repair”.

Antenna of multi-remote control is OK.

MULTI-REMOTE CONTROL SYSTEM — IVMS

Trouble Diagnoses (Cont’d)

H

H

EL-366
