Infiniti Q45 (FY33). Manual - part 333

SEF046TA

CONSULT-II

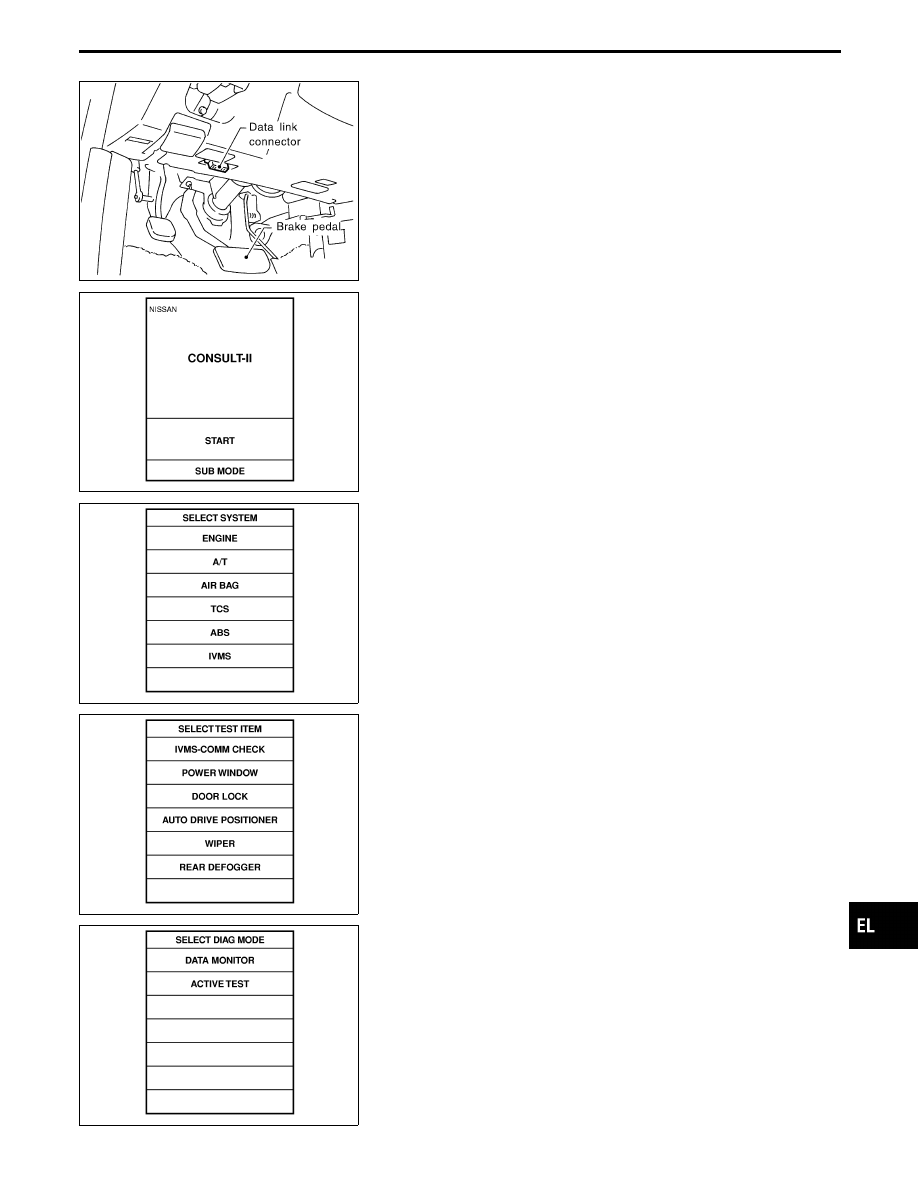

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL472W

6.

Touch “POWER WINDOW”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the
power window.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

POWER WINDOW — IVMS

EL-323

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to
the self-diagnostic results.
(EL-293)

Perform diagnostic procedure
according to the symptom chart
on the next page.

F

NG

IVMS COMMUNICATION
DIAGNOSIS (EL-291 or
EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the
system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

POWER WINDOW — IVMS

H

H

H

H

H

H

H

H

EL-324

PRELIMINARY CHECK

CHECK-IN

Does power window operate?

OK

E

NG (All)

SYMPTOM 1

E

NG (One or more)

Do power windows operate using
..............................................................
Both sub and main switch
..............................................................
Sub switch
..............................................................
Main switch

E

NG

SYMPTOM 2

E

NG

SYMPTOM 3

E

NG

SYMPTOM 4

E

NG (Except for driver side)

SYMPTOM 5

Does power window lock switch on
main switch operate properly?

OK

E

NG

Does power window auto operation
function?

E

NG

SYMPTOM 6

SYMPTOM CHART

PROCEDURE

Diagnostic procedure

REFERENCE PAGE

EL-326

EL-326

EL-327

EL-327

EL-328

EL-329

EL-330

EL-331

SYMPTOM

Procedure

1

(Ignition

switch

ON

signal

check)

Procedure

2

(Power

window

lock

switch

check)

Procedure

3

(Power

window

main

switch

check)

Procedure

4

(Power

window

sub-switch

check)

Procedure

5

(Power

window

regulator

check)

Procedure

6

(Power

window

automatic

switch

check)

Procedure

7

(Front

door

switch

check)

Procedure

8

(Encoder

and

limit

switch

check)

1

All power window do not operate.

X

2

One or more of the power windows
do not operate by turning either sub
or main switch.

X

3

One or more of the sub-switches do
not function.

X

4

One or more of the main switches
on driver’s door trim do not function.

X

5

Power window lock switch on main
switch does not operate properly.

X

6

Driver power window automatic
operation does not function.

X

X

—

Delayed power timer does not oper-
ate properly.

X

X

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

POWER WINDOW — IVMS

Trouble Diagnoses (Cont’d)

H

H

H

EL-325

SEL499W

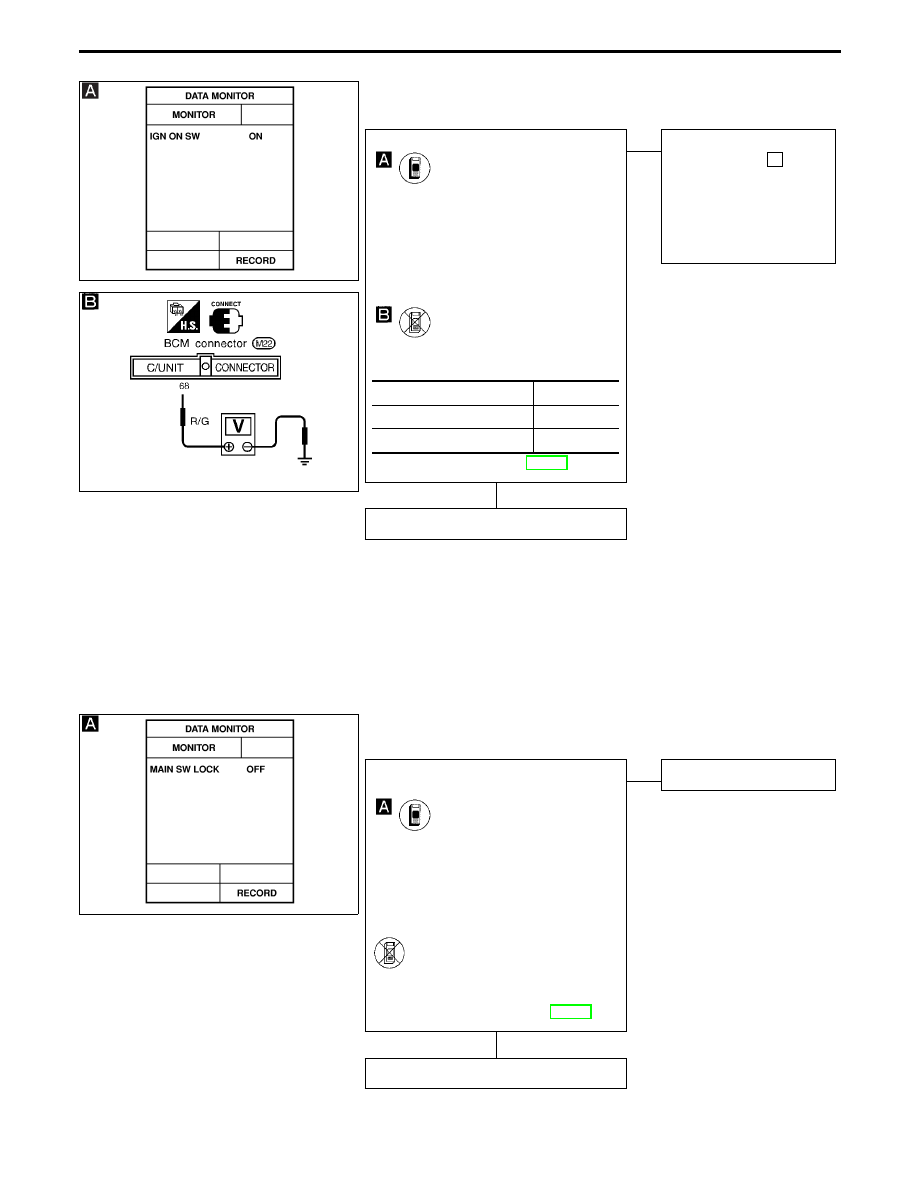

DIAGNOSTIC PROCEDURE 1

(Ignition switch ON signal check)

SEL556UB

CHECK IGNITION SWITCH ON SIGNAL.

CONSULT-II

See “IGN ON SW” in DATA MONITOR
mode.
When ignition switch is ON:

IGN ON SW

ON

When ignition switch is ACC or OFF:

IGN ON SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

Check voltage between BCM terminal

q

68

and ground.

Refer to wiring diagram in EL-319.

OK

E

NG

Check the following.

I

7.5A fuse [No.

32

,

located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
BCM

Ignition switch ON signal is OK.

SEL518W

DIAGNOSTIC PROCEDURE 2

(Power window lock switch check)

CHECK POWER WINDOW LOCK
SWITCH INPUT SIGNAL.

CONSULT-II

See “MAIN SW LOCK” in DATA MONI-
TOR mode.
“MAIN SW LOCK” should change from
“OFF” to “ON” when pushing power
window lock switch.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check power window lock switch opera-
tion in Switch monitor (Mode II) mode.
(Refer to On board Diagnosis, EL-299.)

OK

E

NG

Replace LCU01.

Power window lock switch is OK.

Condition of ignition switch

Voltage V

ON

Approx. 12

ACC or OFF

0

POWER WINDOW — IVMS

Trouble Diagnoses (Cont’d)

H

H

EL-326
