Infiniti Q45 (FY33). Manual - part 334

SEL519W

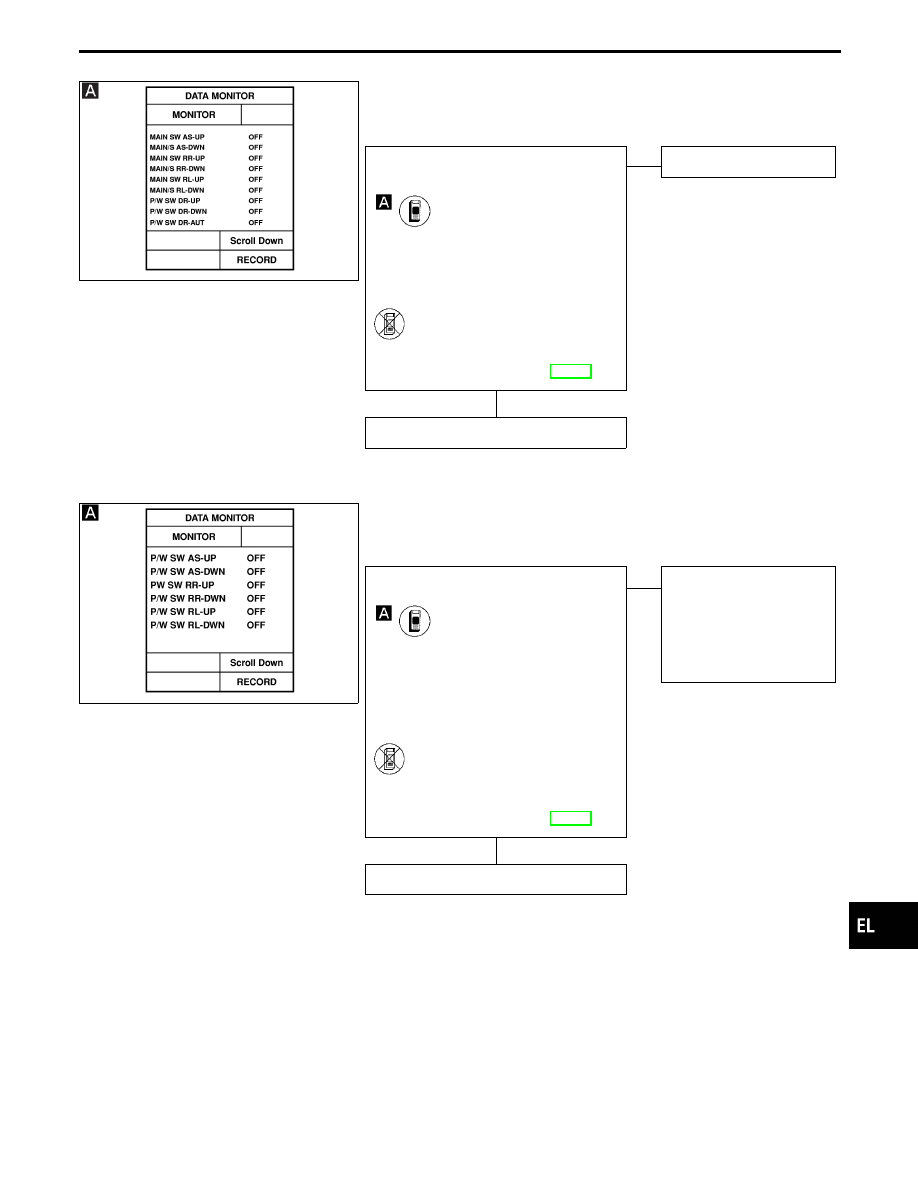

DIAGNOSTIC PROCEDURE 3

[Power window main switch (Driver side, Passenger side, Rear
LH, RH) check]

CHECK DRIVER’S DOOR TRIM POWER
WINDOW MAIN SWITCH INPUT SIG-
NAL.

CONSULT-II

See “MAIN SW UP or DOWN” in DATA
MONITOR mode.
“MAIN SW UP or DOWN” should
change from “OFF” to “ON” when
pushing power window main switches.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check power window main switch opera-
tion in Switch monitor (Mode II) mode.
(Refer to On board Diagnosis, EL-299.)

OK

E

NG

Replace LCU01.

Power window main switch is OK.

SEL520W

DIAGNOSTIC PROCEDURE 4

[Power window sub-switch (Passenger side, Rear LH, RH)
check]

CHECK POWER WINDOW SUB-SWITCH
INPUT SIGNAL.

CONSULT-II

See “P/W SW UP or DOWN” in DATA
MONITOR mode.
“P/W SW UP or DOWN” should change
from “OFF” to “ON” when each sub-
switch is turned ON.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check power window sub-switch operation
in Switch monitor (Mode II) mode.
(Refer to On board Diagnosis, EL-299.)

OK

E

NG

Replace LCU for malfunc-
tioning portion.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

I

Passenger: LCU02

I

Rear LH: LCU04

I

Rear RH: LCU03

Power window sub-switch is OK.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

POWER WINDOW — IVMS

Trouble Diagnoses (Cont’d)

H

H

EL-327

SEL521W

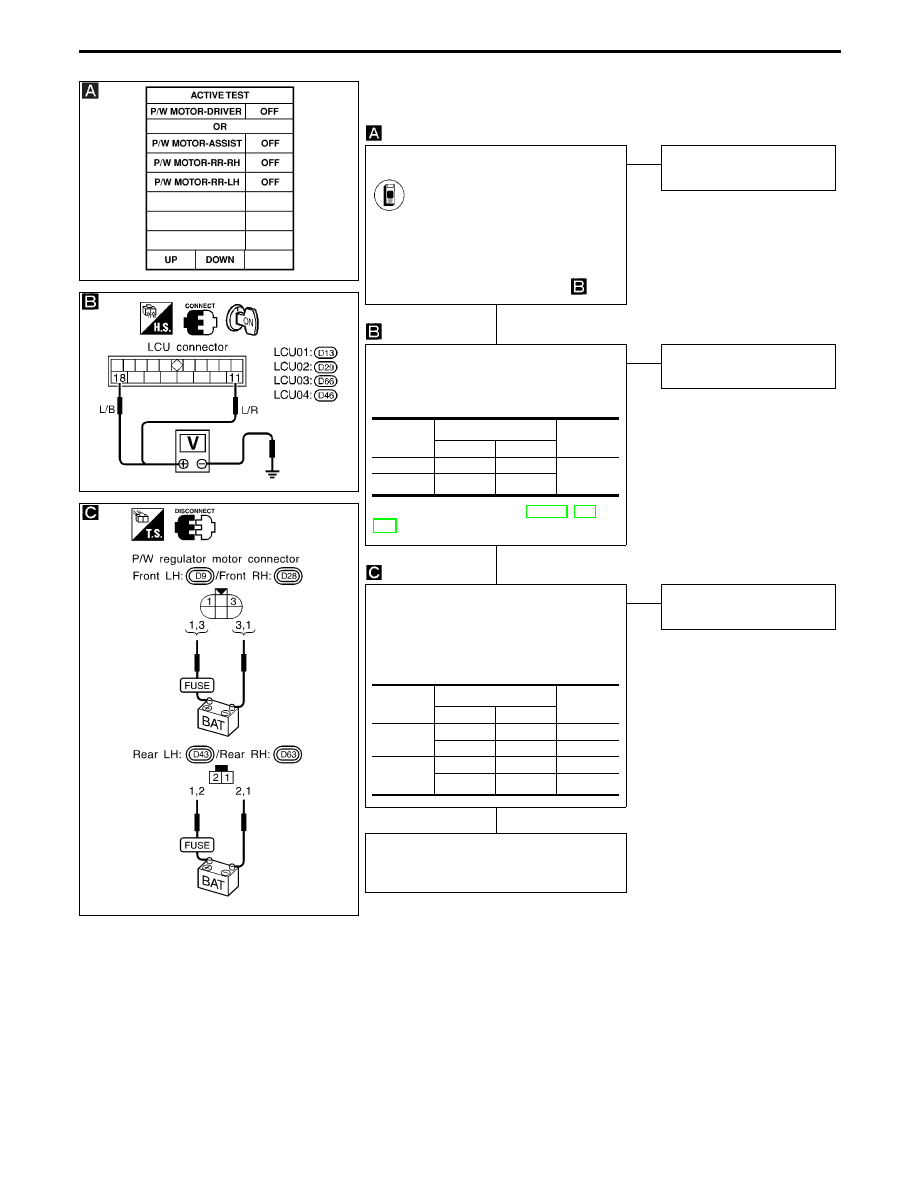

DIAGNOSTIC PROCEDURE 5

(Power window regulator check)

SEL568UA

SEL867W

POWER WINDOW REGULATOR ACTIVE
TEST.

CONSULT-II

See “P/W MOTOR” in ACTIVE TEST
mode.
Perform operation shown on display.
Power window motor should operate.
NOTE: If CONSULT-II is not available,
start with diagnostic procedure

.

NG

E

OK

Power window regulator is
OK.

CHECK LCU OUTPUT SIGNAL TO
POWER WINDOW REGULATOR.
Check voltage between LCU connector
terminals

q

11

or

q

18

and ground.

Refer to wiring diagram in EL-319, 321 or
322.

OK

E

NG

Replace LCU for malfunc-
tioning portion.

CHECK POWER WINDOW REGULATOR
MOTOR.
1. Disconnect power window regulator

motor connector.

2. Apply 12V DC direct current to motor

and check operation.

OK

E

NG

Replace power window
regulator motor.

Check harness for open or short between
power window switch and power window
regulator motor.

Operation

Terminals

Voltage

!

@

Up

q

11

Ground

Battery
voltage

Down

q

18

Ground

Terminals

Operation

!

@

Front

q

1

q

3

Upward

q

3

q

1

Downward

Rear

q

1

q

2

Downward

q

2

q

1

Upward

POWER WINDOW — IVMS

Trouble Diagnoses (Cont’d)

H

H

H

EL-328

SEL949W

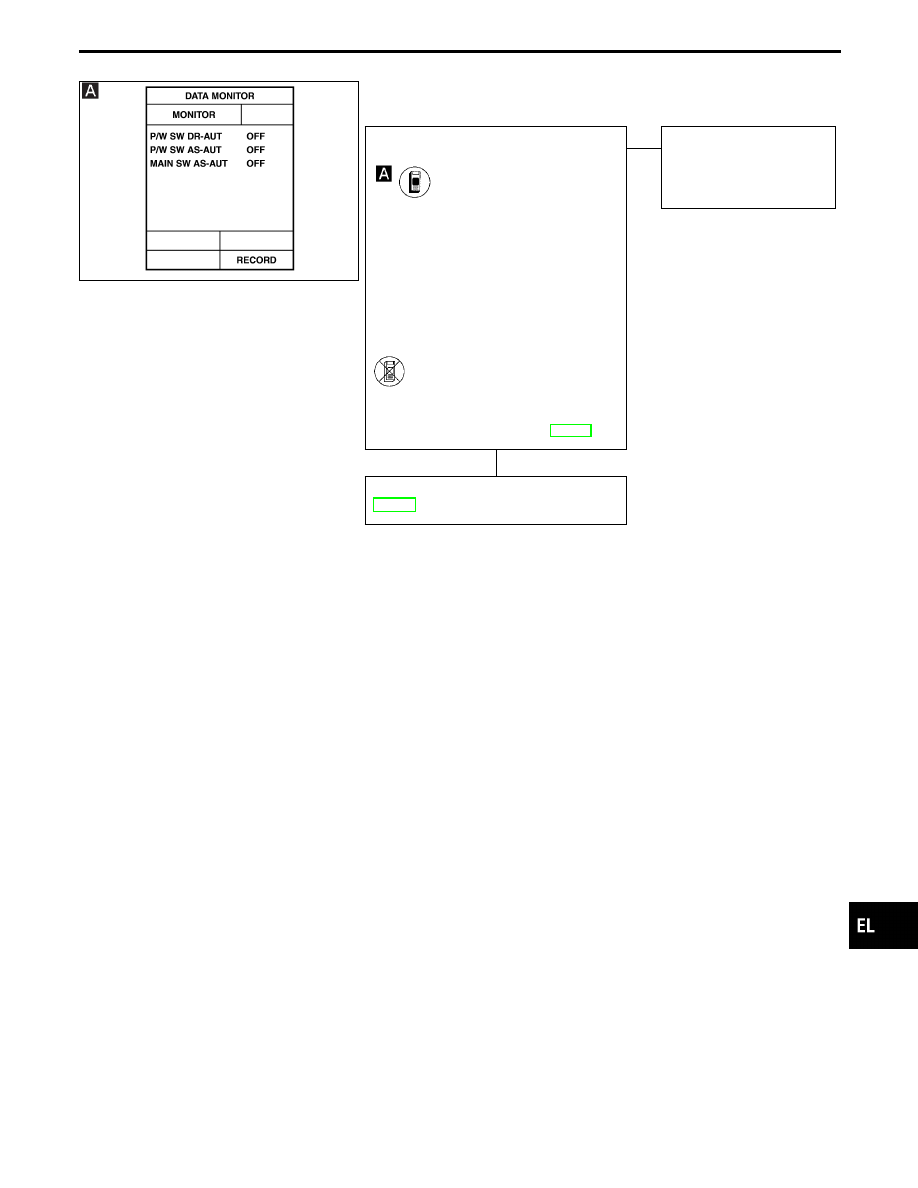

DIAGNOSTIC PROCEDURE 6

(Power window automatic switch check)

CHECK POWER WINDOW AUTO
SWITCH INPUT SIGNAL.

CONSULT-II

See “P/W SW DR-AUT/AS-AUT” and
“MAIN SW AS-AUT” in DATA MONITOR
mode.
“P/W SW DR-AUT/AS-AUT” and “MAIN
SW AS-AUT” should change from “ON”
to “OFF” when completely pushing in
or pulling out each power window
switch.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check power window switch auto opera-
tion in switch monitor (Mode II) mode.
(Refer to On board Diagnosis, EL-299.)

OK

E

NG

Replace LCU for malfunc-
tioning portion.

I

Driver: LCU01

I

Passenger: LCU02

Check encoder and limit switch. (Refer to
EL-331.)

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

POWER WINDOW — IVMS

Trouble Diagnoses (Cont’d)

H

EL-329

SEL524W

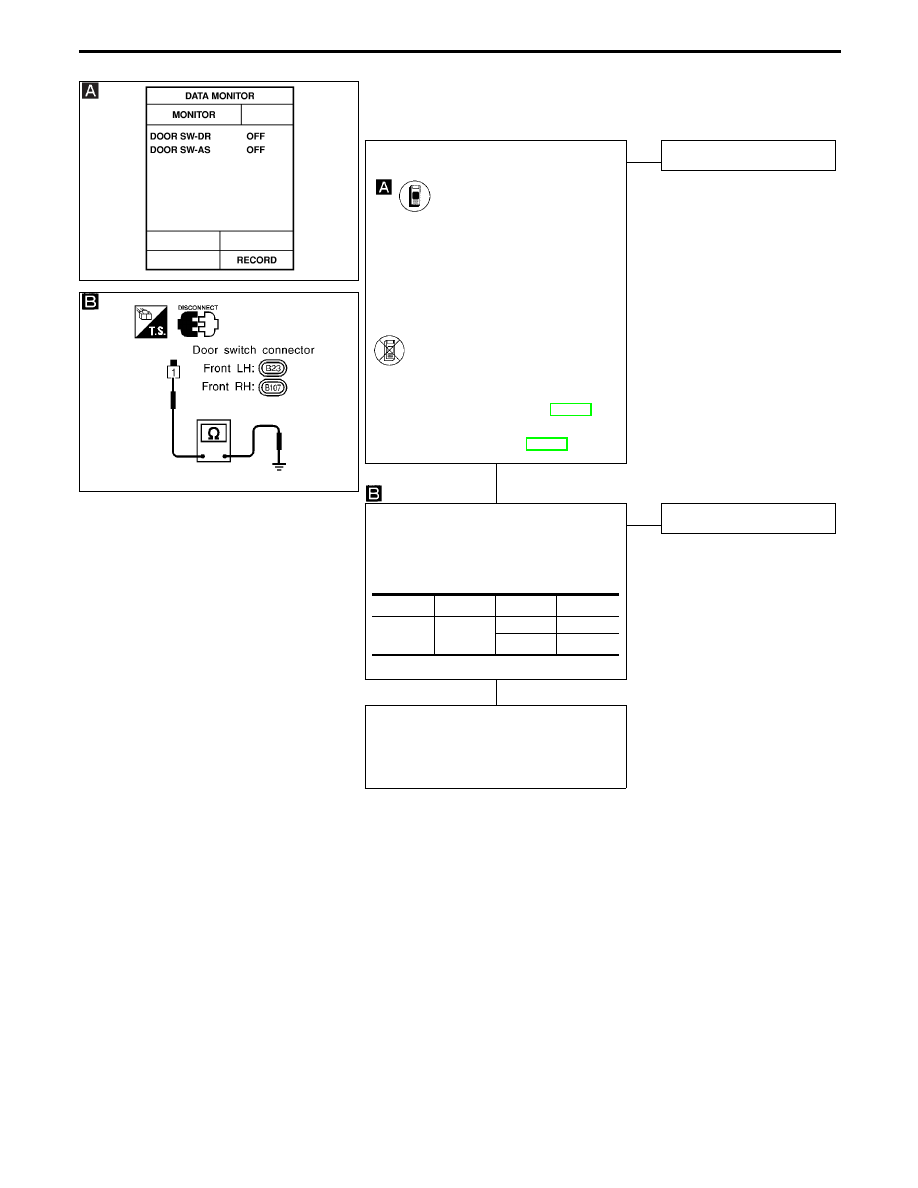

DIAGNOSTIC PROCEDURE 7

(Front door switch check)

SEL914U

CHECK FRONT DOOR SWITCH INPUT
SIGNAL.

CONSULT-II

See “DOOR SW” in DATA MONITOR
mode.
When door is open:

DOOR SW

ON

When door is closed:

DOOR SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check front door switches in Switch moni-
tor (Mode II) mode.
(Refer to On board Diagnosis, EL-299.)

Refer to wiring diagram in EL-319.

NG

E

OK

Door switch is OK.

CHECK DOOR SWITCH.
1. Disconnect door switch connector.
2. Check continuity between terminal and

switch body ground.

OK

E

NG

Replace door switch.

Check the following.

I

Door switch ground condition

I

Harness for open or short between door
switch and BCM

Terminals

Condition

Continuity

Front door

switch

q

1

-

Ground

Pressed

No

Released

Yes

POWER WINDOW — IVMS

Trouble Diagnoses (Cont’d)

H

H

EL-330
