Infiniti Q45 (FY33). Manual - part 305

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to the self-
diagnostic results. (EL-293)

Perform diagnostic procedure on the
next page.

F

NG

IVMS COMMUNICATION DIAGNO-
SIS (EL-291 or EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

REAR WINDOW DEFOGGER

H

H

H

H

H

H

H

H

EL-211

SEL508W

SEL499W

SEL556UA

SEL655UA

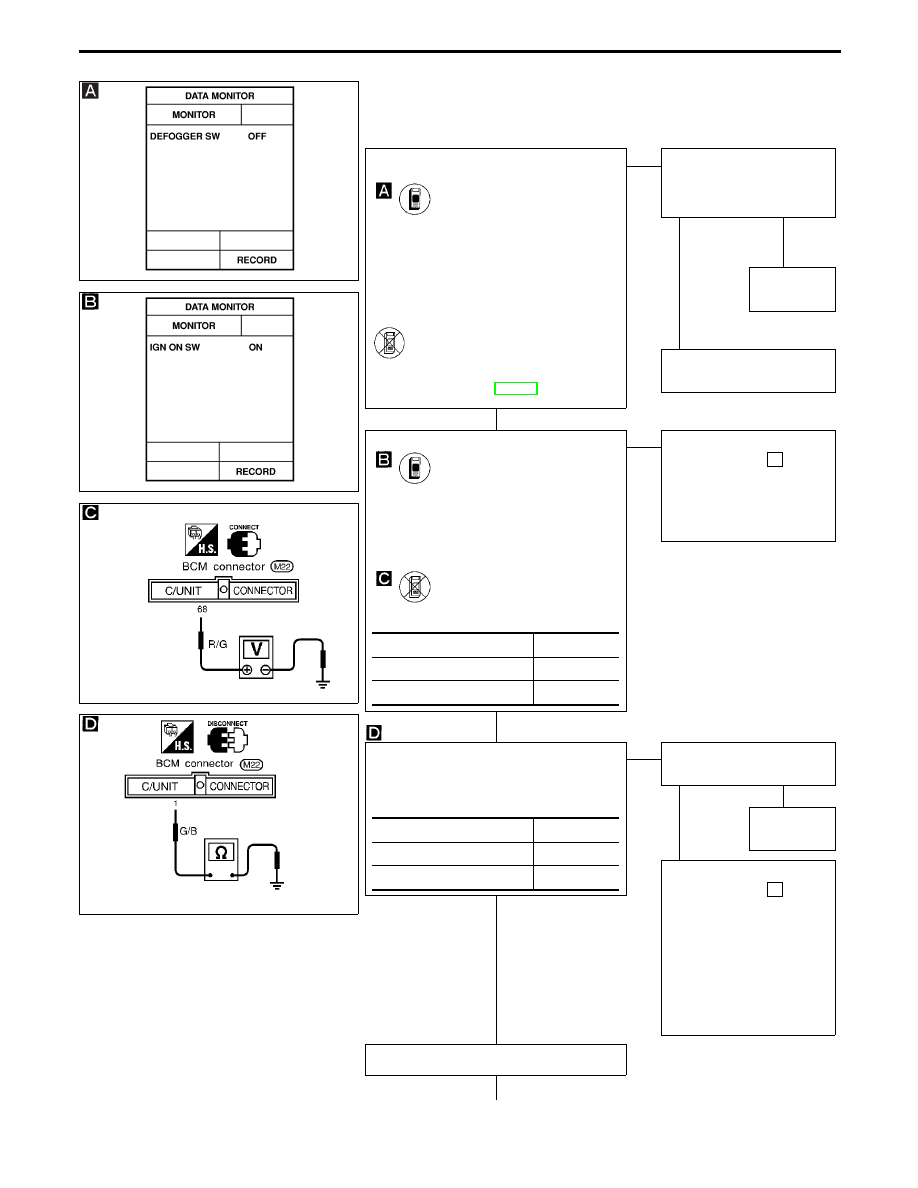

DIAGNOSTIC PROCEDURE

SYMPTOM: Rear window defogger does not activate or does

not turn off after activating.

CHECK REAR WINDOW DEFOGGER
SWITCH INPUT SIGNAL.

CONSULT-II

See “DEFOGGER SW” in DATA MONI-
TOR mode.
When defogger switch is pushed (turned
ON):

DEFOGGER SW

ON

When defogger switch is pushed again
(turned OFF):

DEFOGGER SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check rear window defogger switch in
Switch monitor (Mode II) mode. (Refer to
On board Diagnosis, EL-299.)

OK

E

NG

Check harness for open or
short between BCM and
rear window defogger
switch.

OK

NG

Repair har-
ness.

Replace rear window
defogger switch.

CHECK IGNITION SWITCH ON SIGNAL.

CONSULT-II

See “IGN ON SW” in DATA MONITOR
mode.
When ignition switch is ON:

IGN ON SW

ON

When ignition switch is ACC or OFF:

IGN ON SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

Check voltage between BCM terminal

q

68

and ground.

OK

E

NG

Check the following.

I

7.5A fuse [No.

32

,

located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
BCM

CHECK REAR WINDOW DEFOGGER
OUTPUT SIGNAL.
1. Disconnect BCM connector.
2. Check voltage between BCM terminal

q

1

and ground.

OK

E

NG

Check rear window defog-
ger relay.

OK

NG

Replace
relay.

Check the following.

I

7.5A fuse [No.

32

,

located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
rear window defogger
relay

I

Harness for open or
short between rear win-
dow defogger relay and
BCM

Connect BCM connector.

q

A

Condition of ignition switch

Voltage V

ON

Approx. 12

ACC or OFF

0

Condition of ignition switch

Voltage V

ON

Approx. 12

OFF

0

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

H

H

H

H

H

H

H

H

EL-212

SEL489W

SEL924U

q

A

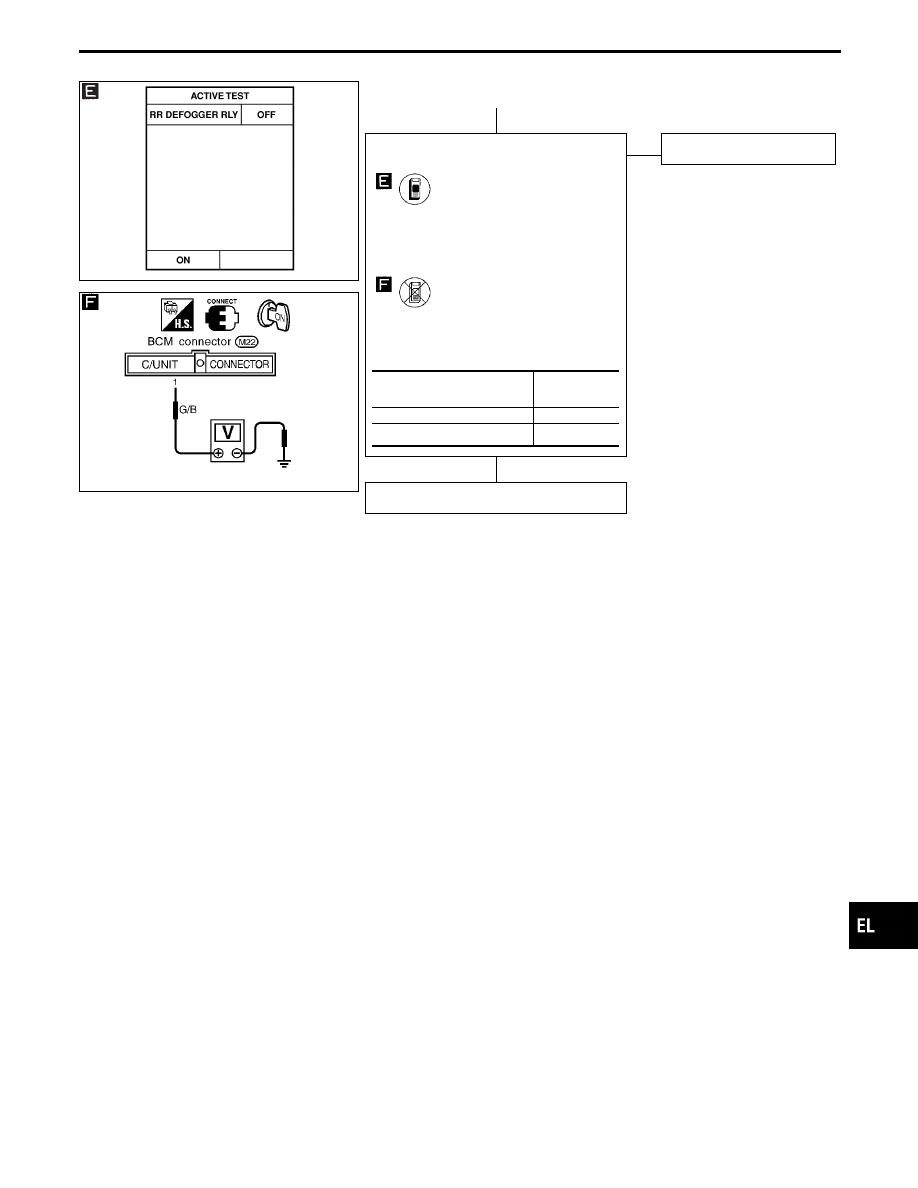

REAR WINDOW DEFOGGER ACTIVE
TEST.

CONSULT-II

Perform “RR DEFOGGER RLY” in
ACTIVE TEST mode. Check rear defogger
relay operation.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

TESTER

1. Turn ignition switch to ON.
2. Check voltage between BCM terminal

q

1

and ground.

OK

E

NG

Replace BCM.

Check rear window defogger circuit.

Condition of rear defogger

switch

Voltage V

ON

0

OFF

Approx. 12

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

H

H

EL-213

SEL263

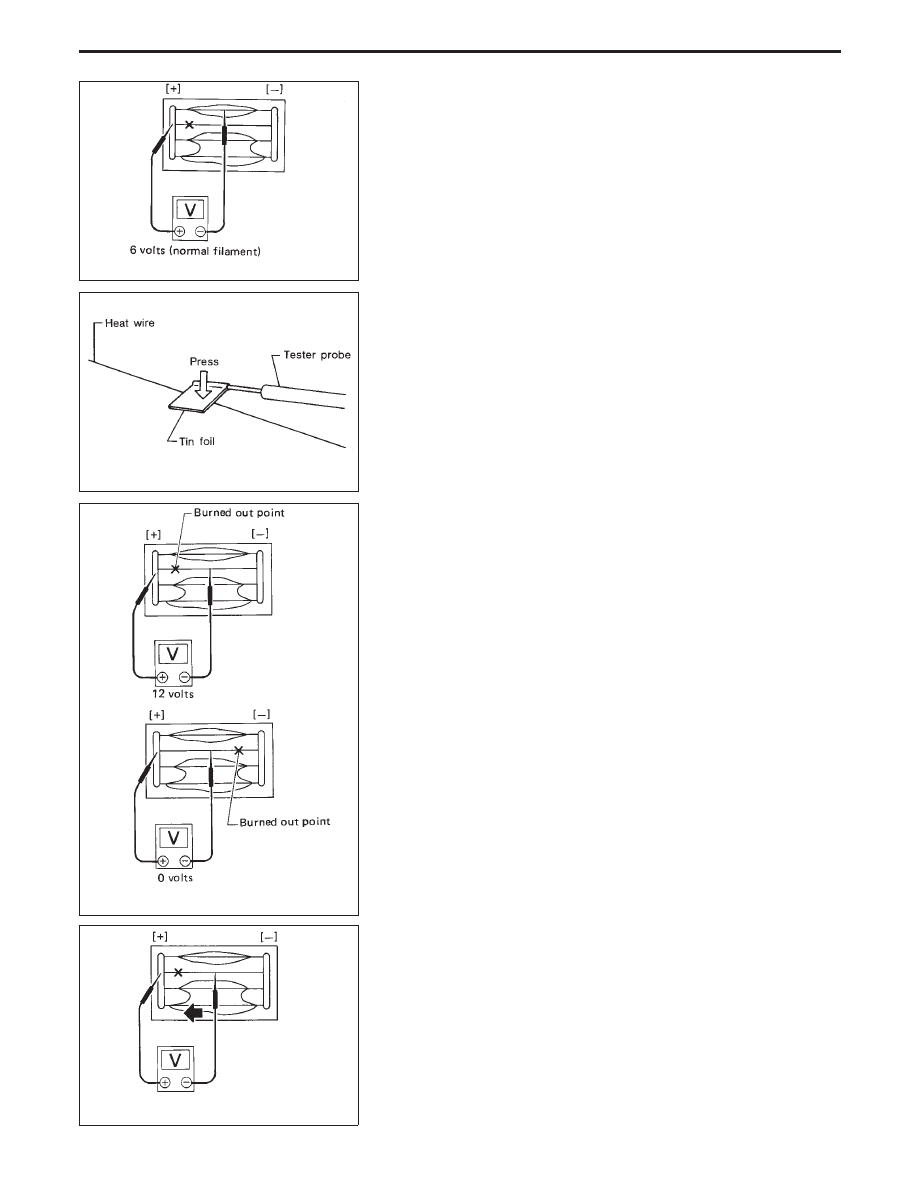

Filament Check

1.

Attach probe circuit tester (in volt range) to middle portion of
each filament.

SEL122R

I

When measuring voltage, wrap tin foil around the top of
the negative probe. Then press the foil against the wire
with your finger.

SEL265

2.

If a filament is burned out, circuit tester registers 0 or 12 volts.

SEL266

3.

To locate burned out point, move probe along filament. Tester
needle will swing abruptly when probe passes the point.

REAR WINDOW DEFOGGER
