Infiniti Q45 (FY33). Manual - part 304

WITHOUT NAVIGATION SYSTEM

TEL102M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

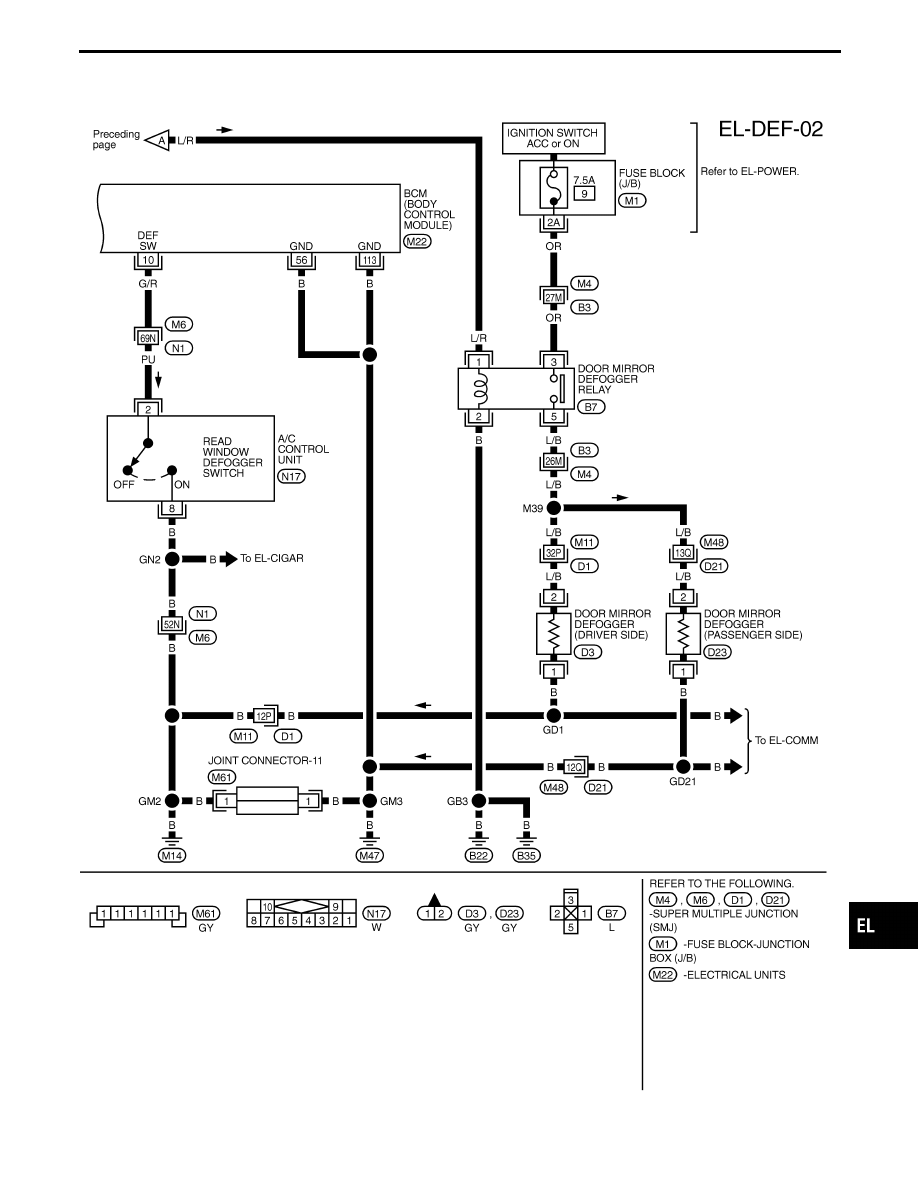

REAR WINDOW DEFOGGER

Wiring Diagram — DEF — (Cont’d)

EL-207

WITH NAVIGATION SYSTEM

TEL748B

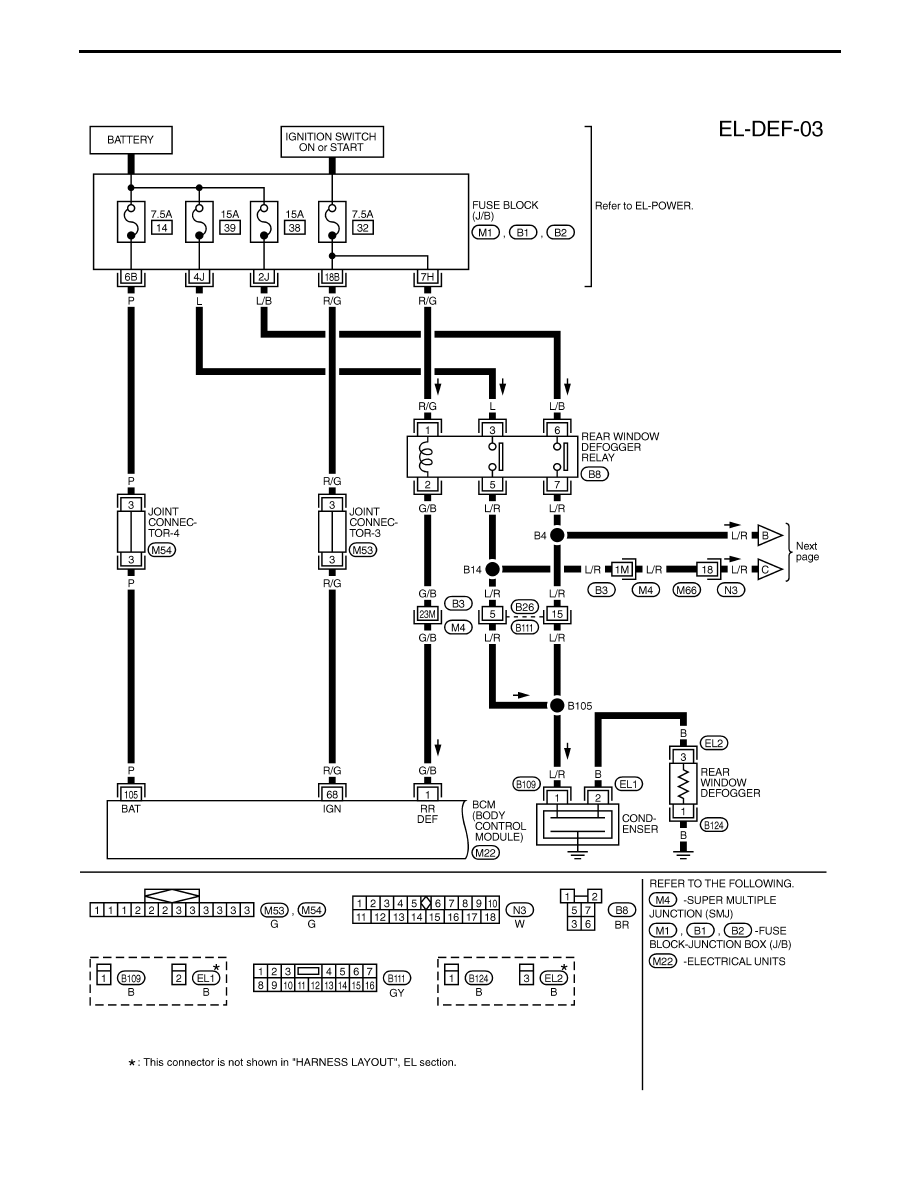

REAR WINDOW DEFOGGER

Wiring Diagram — DEF — (Cont’d)

EL-208

WITH NAVIGATION SYSTEM

TEL749B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

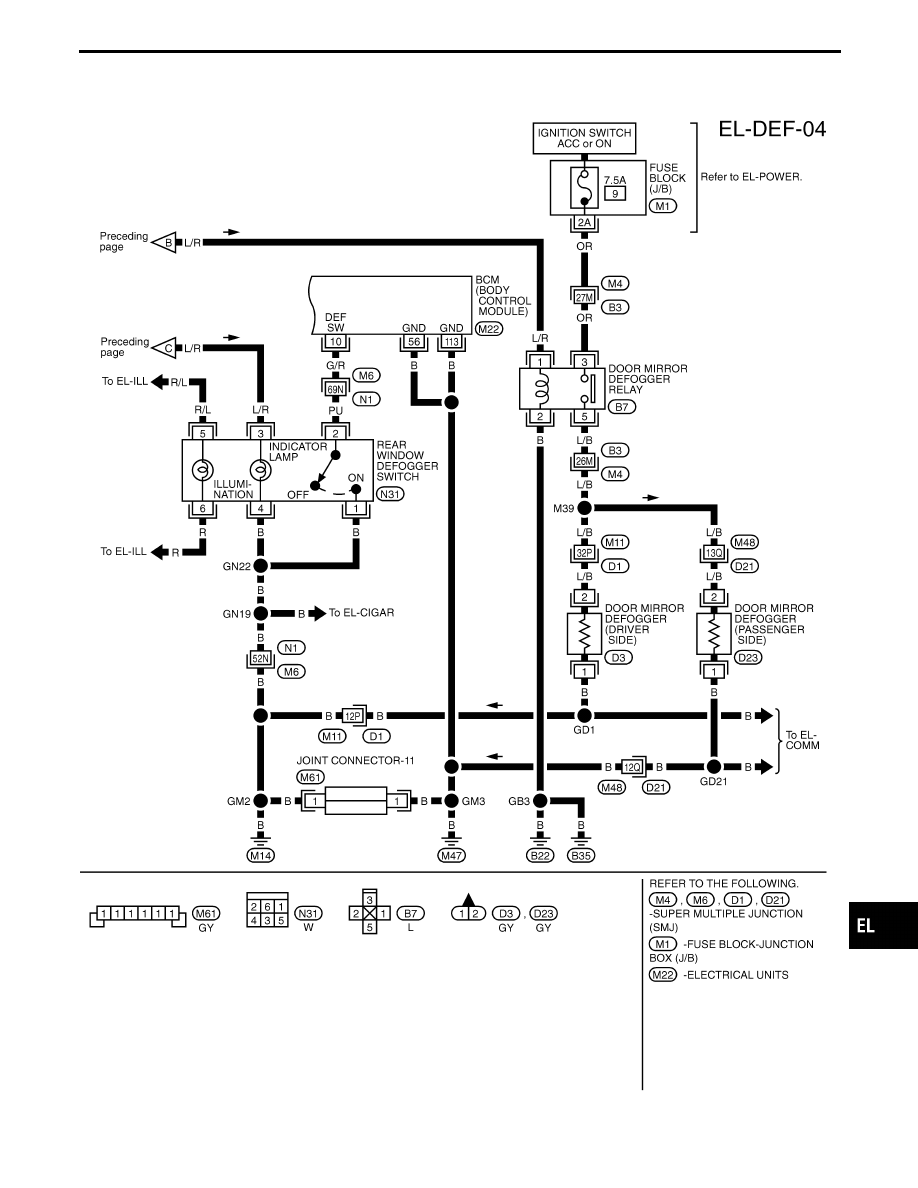

REAR WINDOW DEFOGGER

Wiring Diagram — DEF — (Cont’d)

EL-209

SEF046TA

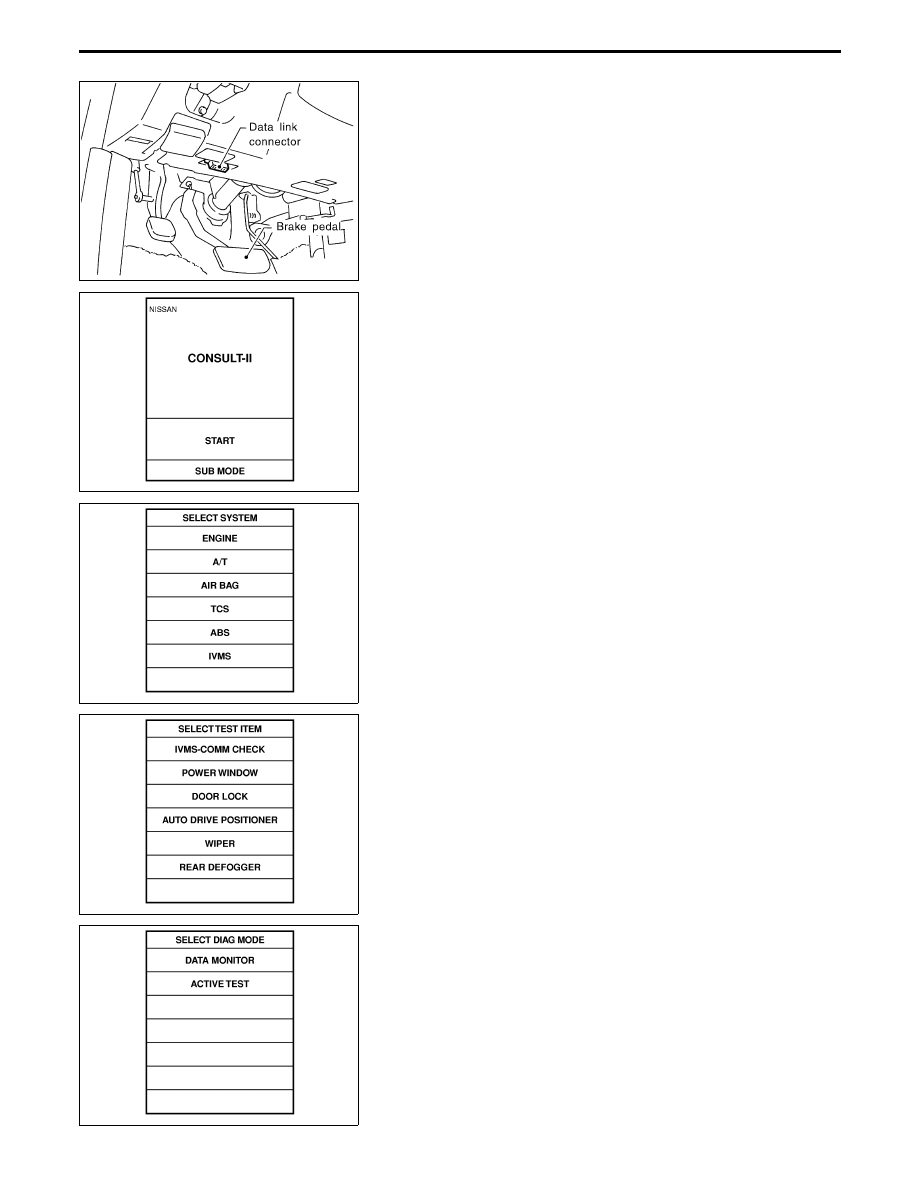

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL472W

6.

Touch “REAR DEFOGGER”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the rear
window defogger.

REAR WINDOW DEFOGGER

EL-210
