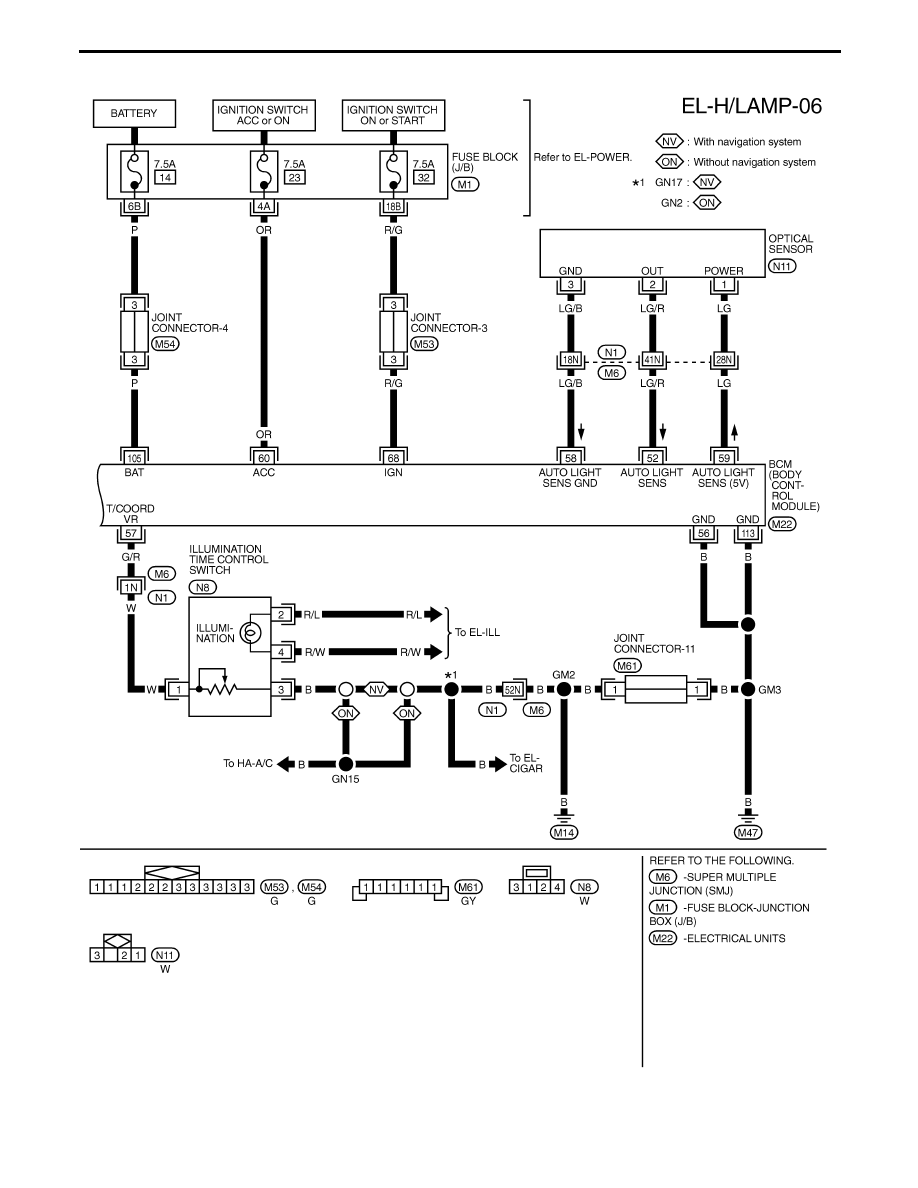

HEADLAMP (FOR U.S.A.) — XENON TYPE —

Wiring Diagram — H/LAMP — (Cont’d)

EL-83

TEL725B

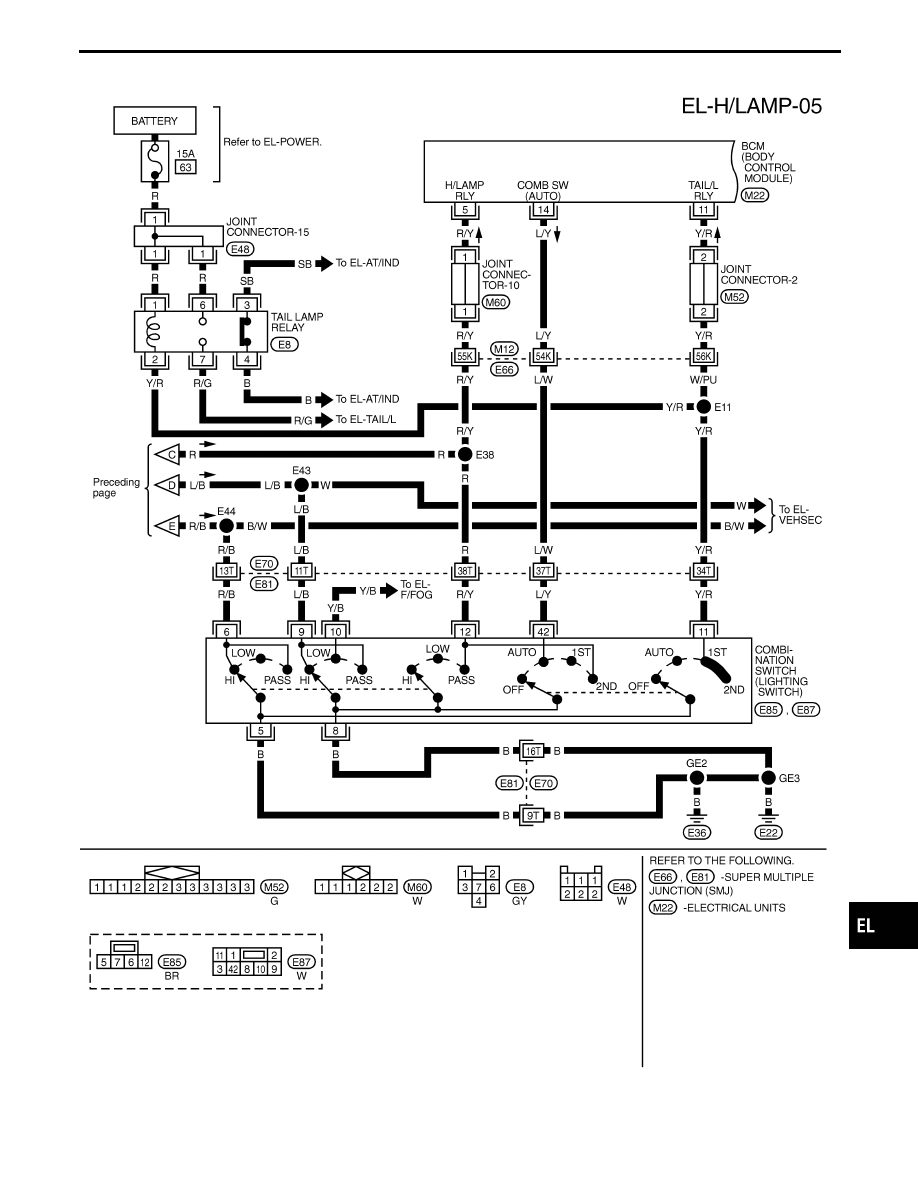

HEADLAMP (FOR U.S.A.) — XENON TYPE —

Wiring Diagram — H/LAMP — (Cont’d)

EL-84

WARNING:

I

The xenon headlamp has a high-tension current generating area. Be extremely careful when remov-
ing and installing. Be certain to disconnect the battery negative cable prior to removing or install-
ing.

I

When the xenon headlamp is lit, do not touch the harness (covered with red or amber insulation),
bulb itself or the bulb socket with your bare hands.

I

Never service a xenon headlamp with wet hands.

I

When checking body side harness with a circuit tester, be certain to disconnect the harness con-
nector from the xenon headlamp.

I

When the xenon headlamp is lit, the xenon bulb must be installed in the headlamp housing. (Never
turn on xenon headlamp, if the bulb is out of the headlamp housing.)

CAUTION:

Make sure to install the bulb securely; if the xenon bulb is improperly installed in its socket, high-ten-
sion current leaks occur. This may lead to a melted bulb and/or bulb socket.

Trouble Diagnoses/Headlamp (Xenon Type)

Symptom

Possible cause

Repair order

Any beam does not illuminate.

1. Lighting switch

1. Check lighting switch.

2. Lighting switch ground circuit

2. Check lighting switch ground circuit.

3. Open in the HID relay and head-

lamp relay circuits

3. Check

harness

between

HID

relay

terminal

q

2

/headlamp relay terminal

q

2

and lighting switch ter-

minal

q

12

/BCM terminal

q

5

.

Neither high beam illuminates, but
low beam operates.

1. Headlamp relay

1. Check headlamp relay.

2. Open in the headlamp relay cir-

cuit

2. Check harness between headlamp relay terminal

q

2

and lighting switch terminal

q

12

/BCM terminal

q

5

.

Neither low beam illuminates, but
high beam operates.

1. HID relay

1. Check HID relay.

2. Open in the HID relay circuit

2. Check harness between HID relay terminal

q

2

and

lighting switch terminal

q

12

/BCM terminal

q

5

.

LH high beam does not operate, but
LH low beam operates.

1. 15A fuse

1. Check 15A fuse. (No.

54

, located in fuse, fusible link

and relay box.) Verify battery positive voltage is
present at terminal

q

7

of headlamp relay.

2. Bulb

2. Check bulb.

3. Headlamp relay

3. Check headlamp relay.

4. Open in LH high beam circuit

4-1. Check harness between headlamp relay terminal

q

6

and LH headlamp for open or short circuit.

4-2. Check harness between lighting switch terminal

q

6

and LH headlamp for open or short circuit.

5. Lighting switch

5. Check lighting switch.

LH low beam does not operate, but
LH high beam operates.

1. 20A fuse

1. Check 20A fuse. (No.

61

, located in fuse, fusible link

and relay box.) Verify battery positive voltage is
present at terminal

q

3

of HID relay.

2. HID relay

2. Check HID relay.

3. Open in LH low beam circuit

3. Check harness between HID relay terminal

q

5

and LH

headlamp and harness between LH headlamp and
ground for open or short circuit. (Before inspecting
headlamp terminal, disconnect headlamp connector
with ignition switch “OFF” position.)

4. Xenon bulb

4. Replace the xenon bulb with the other side bulb or new

one. (If headlamps illuminate correctly, replace the
bulb.)

5. HID control unit

5. Replace the HID control unit with the other side con-

trol unit or new one. (If headlamps illuminate correctly,
replace the control unit.)

6. Booster

6. Replace booster as a headlamp assembly.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

HEADLAMP (FOR U.S.A.) — XENON TYPE —

EL-85

Symptom

Possible cause

Repair order

RH high beam does not operate, but
RH low beam operates.

1. 15A fuse

1. Check 15A fuse. (No.

53

, located in fuse, fusible link

and relay box.) Verify battery positive voltage is
present at terminal

q

5

of headlamp relay.

2. Bulb

2. Check bulb.

3. Headlamp relay

3. Check headlamp relay.

4. Open in RH high beam circuit

4-1. Check harness between headlamp relay terminal

q

3

and RH headlamp for open or short circuit.

4-2. Check harness between lighting switch terminal

q

9

and RH headlamp for open or short circuit.

5. Lighting switch

5. Check lighting switch.

RH low beam does not operate, but
RH high beam operates.

1. 20A fuse

1. Check 20A fuse. (No.

59

, located in fuse, fusible link

and relay box.) Verify battery positive voltage is
present at terminal

q

6

of HID relay.

2. HID relay

2. Check HID relay.

3. Open in RH low beam circuit

3. Check harness between HID relay terminal

q

7

and RH

headlamp and harness between RH headlamp and
ground for an open circuit. (Before inspecting head-
lamp terminal, disconnect headlamp connector with
ignition switch in “OFF” position.)

4. Xenon bulb

4. Replace the xenon bulb with the other side bulb or new

one. (If headlamps illuminate correctly, replace the
bulb.)

5. HID control unit

5. Replace the HID control unit with the other side con-

trol unit or new one. (If headlamps illuminate correctly,
replace the control unit.)

6. Booster

6. Replace booster as a headlamp assembly.

High beam indicator does not work. 1. Bulb

1. Check bulb in combination meter.

2. Open in high beam circuit

2-1. Check harness between lighting switch and combi-

nation meter for an open circuit.

2-2. Verify battery positive voltage is present at terminal

q

22

of combination meter, when high beam illumi-

nates.

HID: High Intensity Discharge

HEADLAMP (FOR U.S.A.) — XENON TYPE —

Trouble Diagnoses/Headlamp (Xenon Type)
(Cont’d)
