SEL406X

5.

Locate the battery type and rating stamped or written on the
top case of the battery to be tested.

NOTE:
The battery type and rating will have either of the following.

CCA: Cold Cranking Amps (490 CCA, 550 CCA, etc.)
JIS: Japanese Industrial Standard.
Battery is stamped with a number such as:
80D26L: 80 (rank of output), D (physical size-depth), 26 (width
in cm). The last character L (post configuration) is not input into
the tester.
The tester requires the rating for the battery be entered exactly
as it is written or stamped on the battery. Do not attempt a CCA
conversion for JIS stamped batteries. JIS must be input
directly.

6.

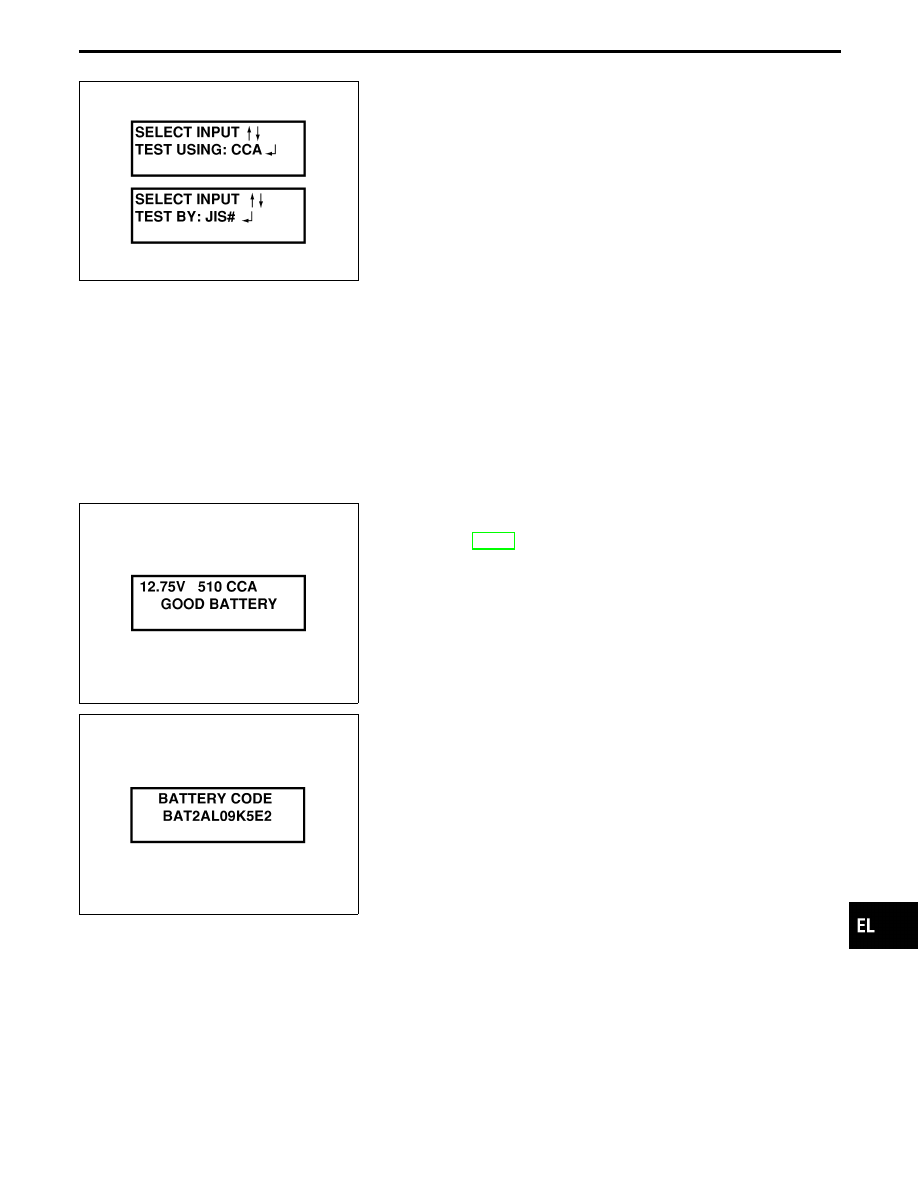

Using the arrow and “ENTER” keys alternately, select the bat-
tery type and rating.

NOTE:
The tester lists five choices; CCA, JIS, IEC, DIN, and EN. Only
use CCA or JIS.

SEL407X

7.

Press “ENTER” to begin the test. Diagnosis results are dis-
played on the tester. Refer to “DIAGNOSTIC RESULT ITEM
CHART” EL-40.

SEL576X

8.

Press “ENTER”, then test output code is displayed. Record the
test output code on the repair order.

9.

Toggle back to the “DIAGNOSTIC SCREEN” for test results.

NOTE:

I

If necessary, the tester will ask the user to determine if the
battery has just been charged. Choose the appropriate
selection by pressing the up or down arrow button and
then press the “ENTER” button to make the selection.

I

When testing a battery installed in a vehicle that has
recently been driven, select “BEFORE CHANGE”.

I

If the battery has just been slow charged due to a
“CHARGE & RETEST” decision by the tester, and the
tester

asks

the

user

“BEFORE

CHARGE/AFTER

CHARGE”, select “AFTER CHARGE”.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

BATTERY

Trouble Diagnoses with
Battery/Starting/Charging System Tester
(Cont’d)

EL-39

DIAGNOSTIC RESULT ITEM CHART

Diagnostic item

Service procedure

GOOD BATTERY

Battery is OK, go to “Trouble Diagnoses”, “STARTING SYSTEM”. Refer to EL-43.

REPLACE BATTERY

Replace battery.
Before replacing battery, clean the battery cable clamps and battery posts. Perform battery
test again with Battery/Starting/Charging system tester. If second test result is “Replace
Battery”, then do so. Perform battery test again to confirm repair.

BAD CELL-REPLACE

Replace the battery. Perform battery test again with Battery/Starting/Charging system tester
to confirm repair.

GOOD-RECHARGE

Perform the slow battery charging procedure. (Initial rate of charge is 10A for 12 hours.) Per-
form battery test again with Battery/Starting/Charging system tester.

CHARGE & RETEST

Perform the slow battery charging. (Initial rate of charge is 10A for 12 hours.)
Perform battery test again with Battery/Starting/Charging system tester to confirm repair.
NOTE:
If the tester asks the user “BEFORE CHARGE/AFTER CHARGE”, select “AFTER
CHARGE”.

BATTERY

Trouble Diagnoses with
Battery/Starting/Charging System Tester
(Cont’d)

EL-40

System Description

Power is supplied at all times

I

to ignition switch terminal

q

1

I

through 30A fusible link (letter

g

, located in the fuse, fusible link and relay box).

With the ignition switch in the START position, power is supplied

I

from ignition switch terminal

q

4

I

to park/neutral position switch terminal

q

1

I

through park/neutral position switch terminal

q

2

, with the selector lever in the P or N position

I

to terminal

q

1

of the starter motor windings.

The starter motor plunger closes and provides a closed circuit between the battery and starter motor. The
starter motor is grounded to the engine block. With power and ground supplied, cranking occurs and the engine
starts.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

STARTING SYSTEM

EL-41

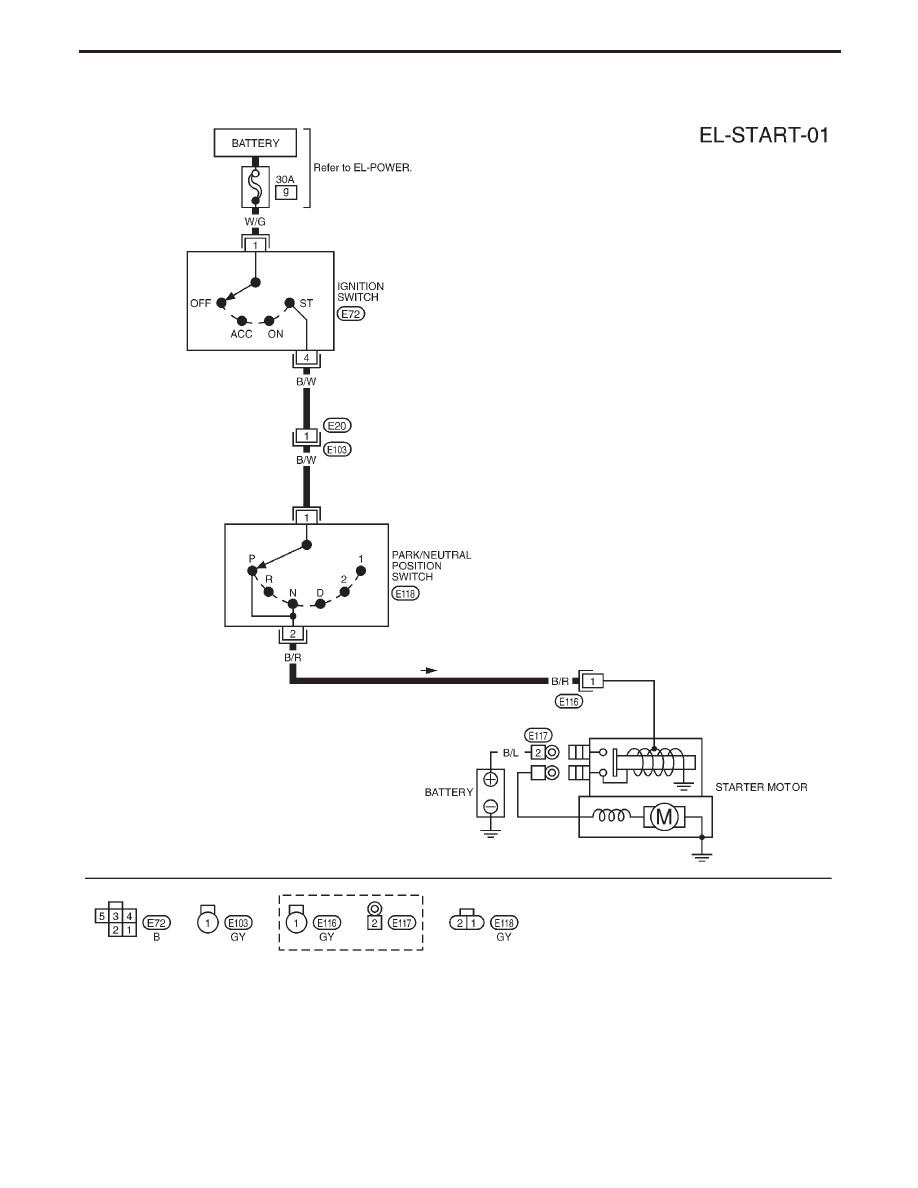

Wiring Diagram — START —

TEL962A

STARTING SYSTEM

EL-42
