Evaporative Emission (EVAP) Canister Purge
Control Valve/Solenoid Valve (Circuit)

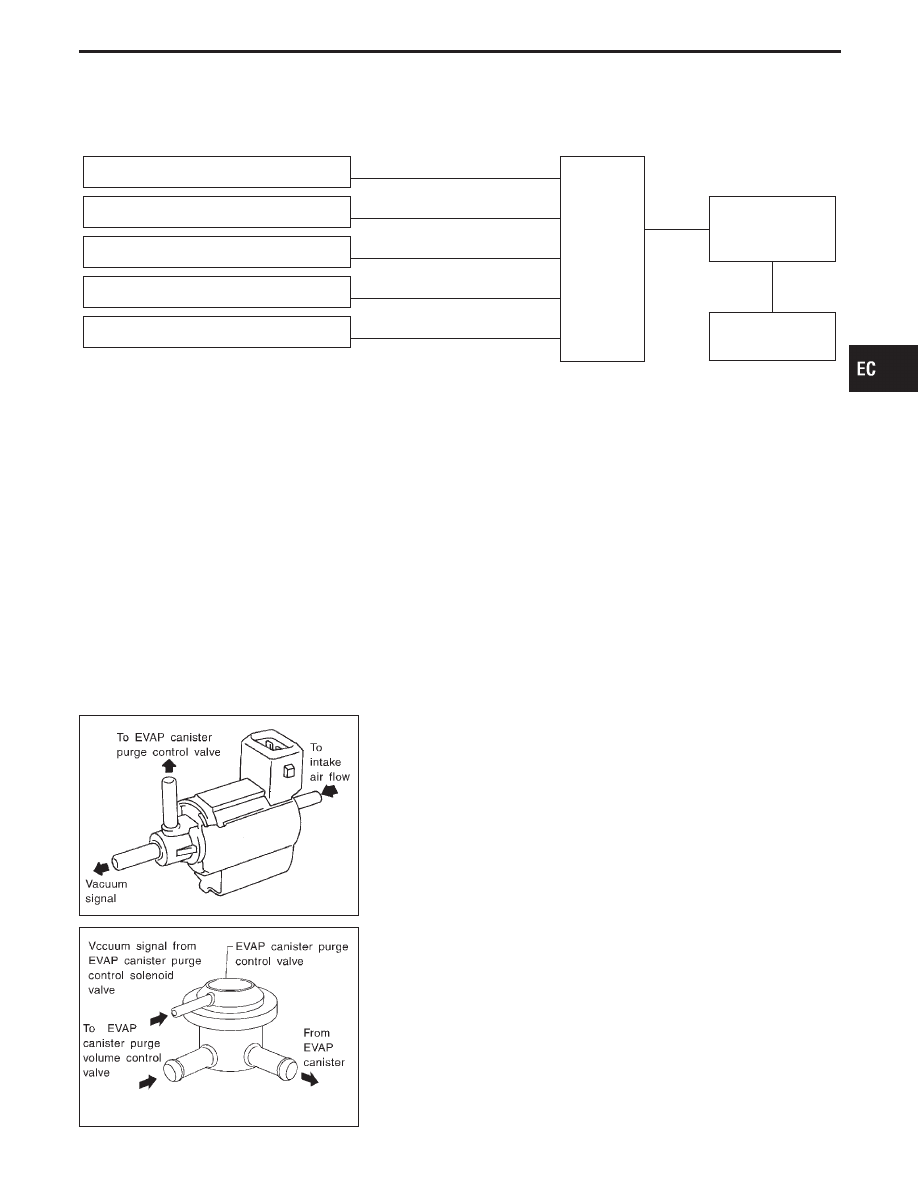

SYSTEM DESCRIPTION

Crankshaft position sensor (POS)

E

Engine speed

ECM

E

Engine coolant temperature sensor

E

Engine coolant temperature

EVAP canister
purge control sole-
noid valve

Vacuum
signal

Closed throttle position switch

E

Closed throttle position

Vehicle speed sensor

E

Vehicle speed

Ignition switch

E

Start signal

EVAP canister
purge control valve

This system controls the vacuum signal applied to
the EVAP canister purge control valve.
When the ECM detects any of the following
conditions, current does not flow through the EVAP
canister purge control solenoid valve.
The solenoid valve cuts the vacuum signal so that
the EVAP canister purge control valve remains
closed.

I

Start switch “ON”

I

Closed throttle position

I

Low or high engine coolant temperature

I

During deceleration

I

Engine stopped

I

For 60 seconds after starting engine
(After warming up to normal operating tempera-
ture)

SEF383RE

COMPONENT DESCRIPTION

EVAP canister purge control solenoid valve

The EVAP canister purge control solenoid valve responds to sig-
nals from the ECM. When the ECM sends an OFF signal, the
vacuum signal (from the intake manifold to the EVAP canister
purge control valve) is cut.
When the ECM sends an ON (ground) signal, the vacuum signal
passes through the EVAP canister purge control solenoid valve.
The signal then reaches the EVAP canister purge control valve.

SEF343QB

EVAP canister purge control valve

When the vacuum signal is cut by EVAP canister purge control
solenoid valve, EVAP canister purge control valve shuts off the
EVAP purge line.

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P1492

H

EC-481

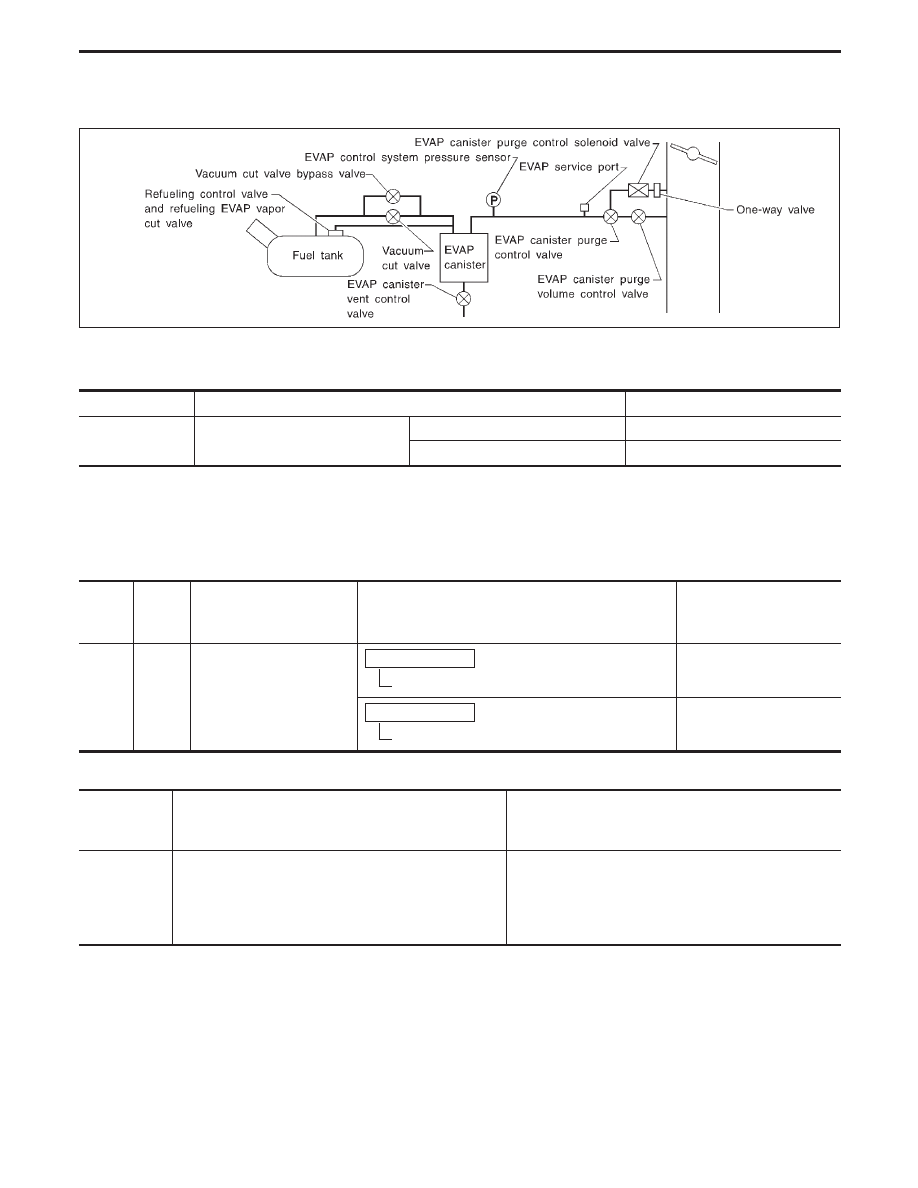

EVAPORATIVE EMISSION SYSTEM DIAGRAM

SEF850U

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

PURG CONT S/V

I

Engine: After warming up

Idle

OFF

2,000 rpm

ON

ECM TERMINALS AND REFERENCE VALUE

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring voltage. Doing so may result in damage to the
ECM’s transistor. Use a ground other than ECM terminals such as the body ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

22

Y

EVAP canister purge con-
trol solenoid valve

Engine is running.

Idle speed

BATTERY VOLTAGE
(11 - 14V)

Engine is running.

Engine speed is 2,000 rpm.

Approximately 0V

ON BOARD DIAGNOSIS LOGIC

Diagnostic

Trouble Code

No.

Malfunction is detected when ....

Check Items

(Possible Cause)

P1492
0807

I

The improper voltage signal is sent to ECM through
EVAP canister purge control solenoid valve.

I

Harness or connectors
(The EVAP canister purge control solenoid valve cir-
cuit is open or shorted.)

I

EVAP canister purge control solenoid valve

TROUBLE DIAGNOSIS FOR DTC P1492

Evaporative Emission (EVAP) Canister Purge
Control Valve/Solenoid Valve (Circuit) (Cont’d)

EC-482

SEF392X

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn the igni-
tion switch “OFF” and wait at least 5 seconds before conduct-
ing the next test.

DIAGNOSTIC TROUBLE CODE CONFIRMATION
PROCEDURE

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Wait at least 5 seconds.
4) If 1st trip DTC is detected, go to “DIAGNOSTIC

PROCEDURE”, EC-485.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P1492

Evaporative Emission (EVAP) Canister Purge
Control Valve/Solenoid Valve (Circuit) (Cont’d)

EC-483

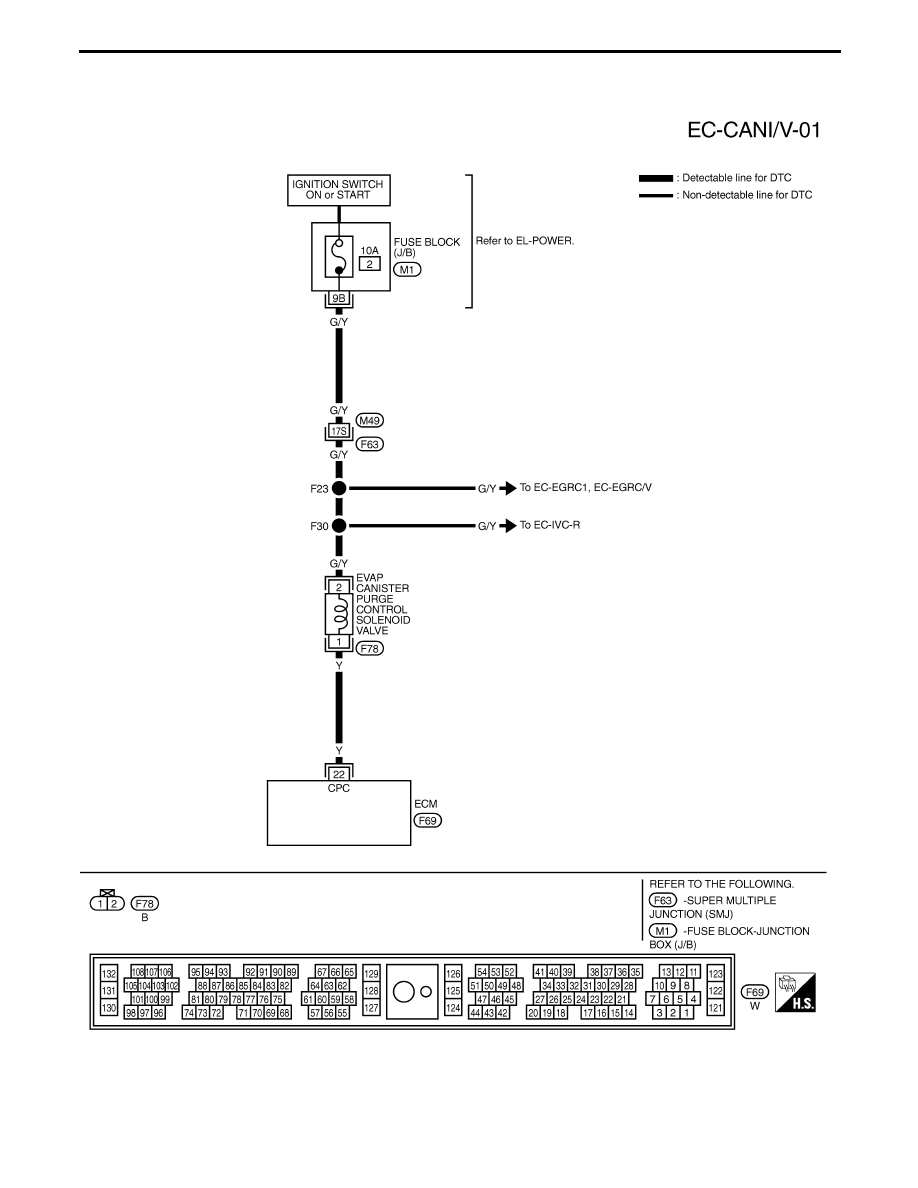

TEC071M

TROUBLE DIAGNOSIS FOR DTC P1492

Evaporative Emission (EVAP) Canister Purge
Control Valve/Solenoid Valve (Circuit) (Cont’d)

EC-484
