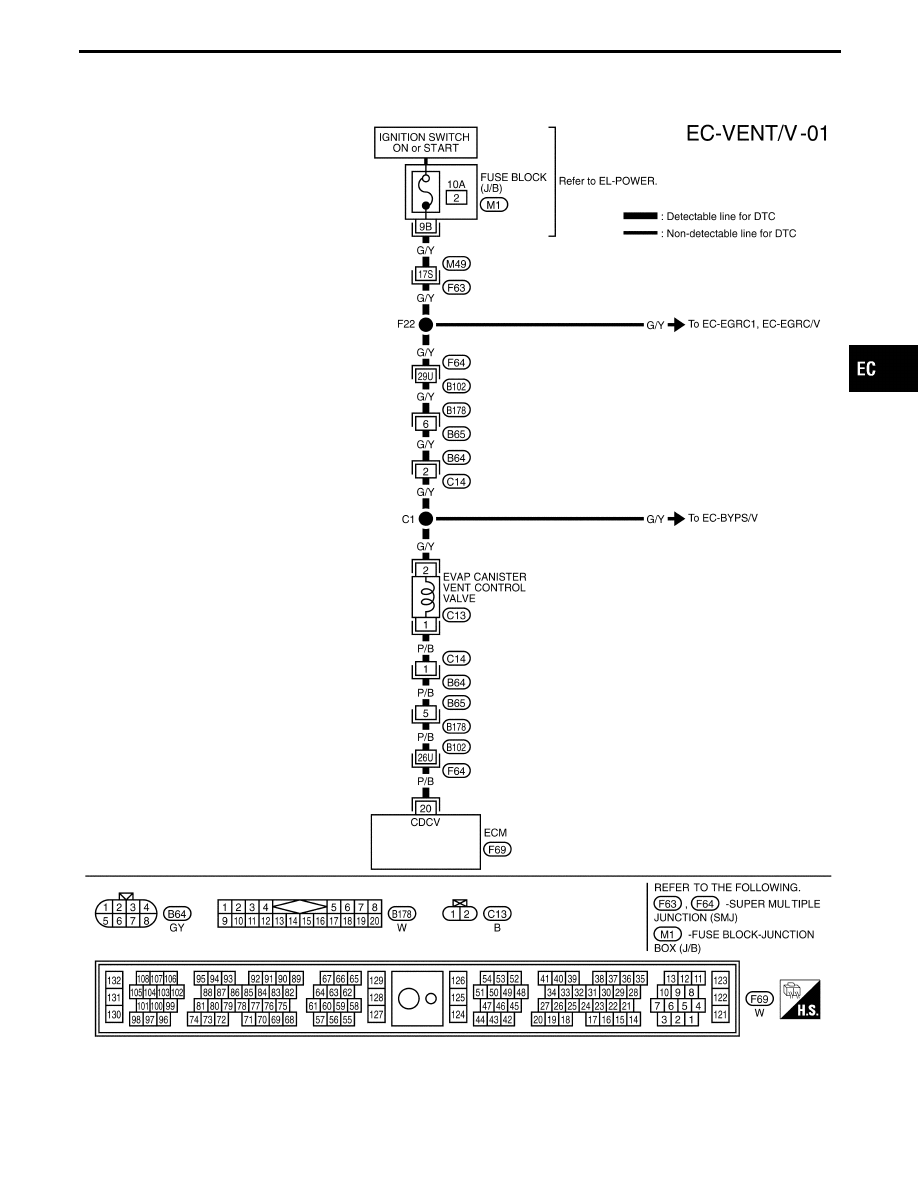

TROUBLE DIAGNOSIS FOR DTC P0446

Evaporative Emission (EVAP) Canister Vent
Control Valve (Circuit) (Cont’d)

EC-317

SEF419U

SEC052C

SEF150S

SEF420U

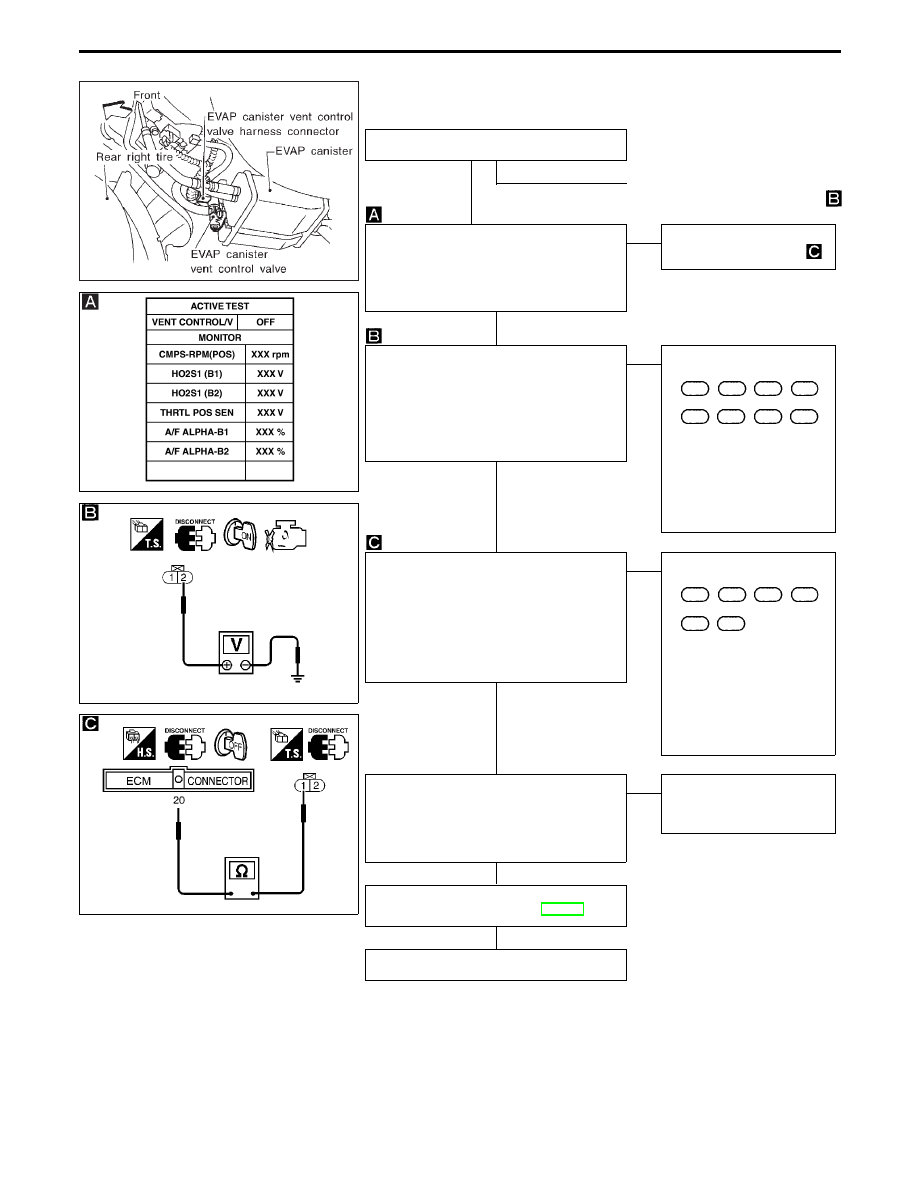

DIAGNOSTIC PROCEDURE

INSPECTION START

With CONSULT-II

E

Without CONSULT-II
Go to CHECK POWER SUPPLY

.

CHECK CIRCUIT.
1. Perform “VENT CONTROL/V” in

“ACTIVE TEST” mode.

2. Make sure that ratching sound is heard

from the vent control valve.

NG

E

OK

Go to “CHECK COMPO-
NENT” after procedure

.

CHECK POWER SUPPLY.
1. Disconnect EVAP canister vent control

valve harness connector.

2. Turn ignition switch “ON”.
3. Check voltage between terminal

q

2

and

ground with CONSULT-II or tester.
Voltage: Battery voltage

OK

E

NG

Check the following.

I

Harness connectors

C14

,

B64

,

B65

,

B178

I

Harness connectors

B102

,

F64

,

F63

,

M49

I

10A fuse

I

Harness for open or
short between EVAP
canister vent control
valve and fuse

If NG, repair harness or
connectors.

CHECK OUTPUT SIGNAL CIRCUIT.
1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM

terminal

q

20

and terminal

q

1

.

Continuity should exist.
If OK, check harness for short to
ground and short to power.

OK

E

NG

Check the following.

I

Harness connectors

C14

,

B64

,

B65

,

B178

I

Harness connectors

B102

,

F64

I

Harness for open or
short between EVAP
canister vent control
valve and ECM

If NG, repair open circuit or
short to ground or short to
power in harness or con-
nectors.

CHECK COMPONENT
(EVAP canister vent control valve and
O-ring).
Refer to “COMPONENT INSPECTION” on
next page.

OK

E

NG

Replace EVAP canister
vent control valve and
O-ring.

Perform “TROUBLE DIAGNOSIS FOR
INTERMITTENT INCIDENT”, EC-117.

INSPECTION END

TROUBLE DIAGNOSIS FOR DTC P0446

Evaporative Emission (EVAP) Canister Vent
Control Valve (Circuit) (Cont’d)

H

H

H

H

H

H

EC-318

SEC050C

AEC783A

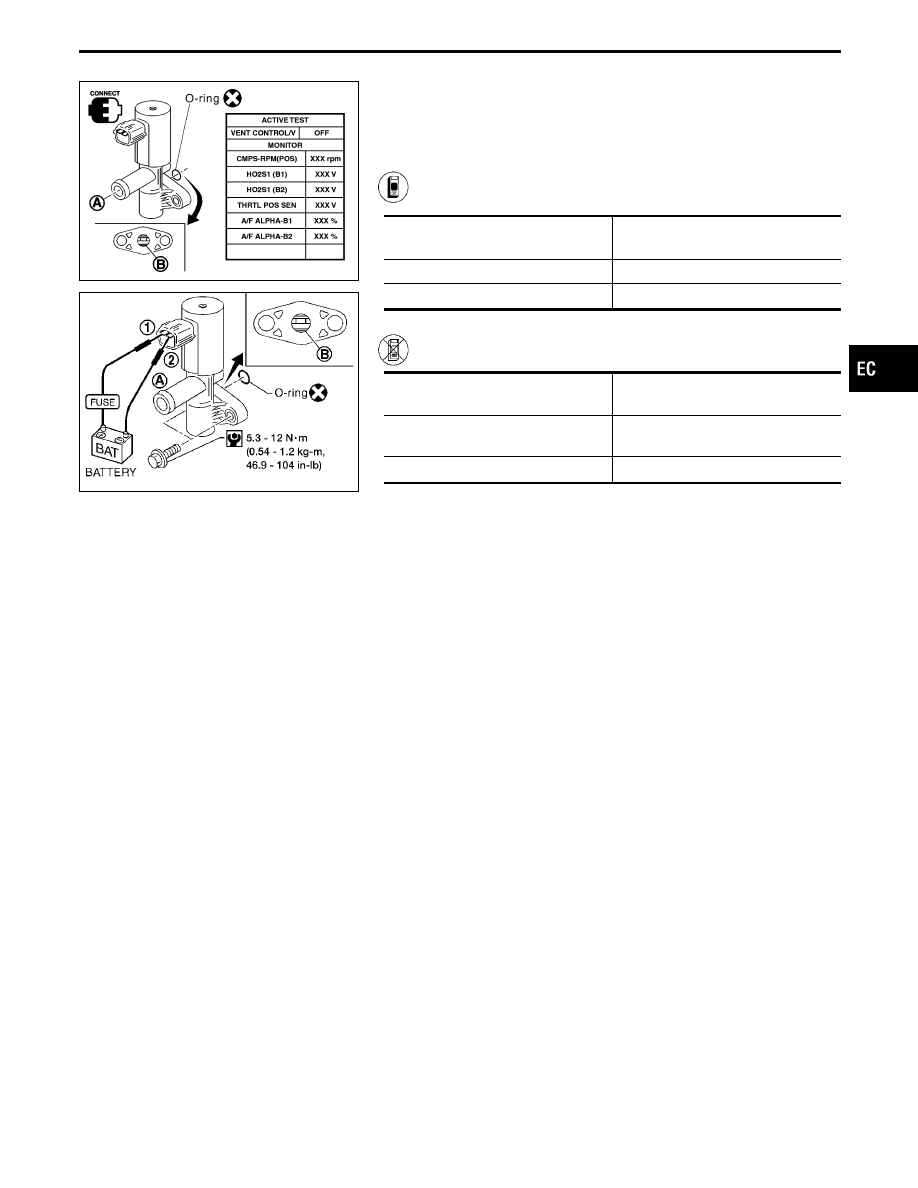

COMPONENT INSPECTION

EVAP canister vent control valve

Check air passage continuity.

Perform “VENT CONTROL/V” in “ACTIVE TEST” mode with
CONSULT-II.

Condition

VENT CONTROL/V

Air passage continuity

between

q

A

and

q

B

ON

No

OFF

Yes

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Condition

Air passage continuity

between

q

A

and

q

B

12V direct current supply between ter-
minals

q

1

and

q

2

No

No supply

Yes

If NG or operation takes more than 1 second, clean valve using air
blower or replace as necessary.
If portion

q

B

is rusted, replace EVAP canister vent control

valve.
Make sure new O-ring is installed properly.

GI

MA

EM

LC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR DTC P0446

Evaporative Emission (EVAP) Canister Vent
Control Valve (Circuit) (Cont’d)

EC-319

SEF429Q

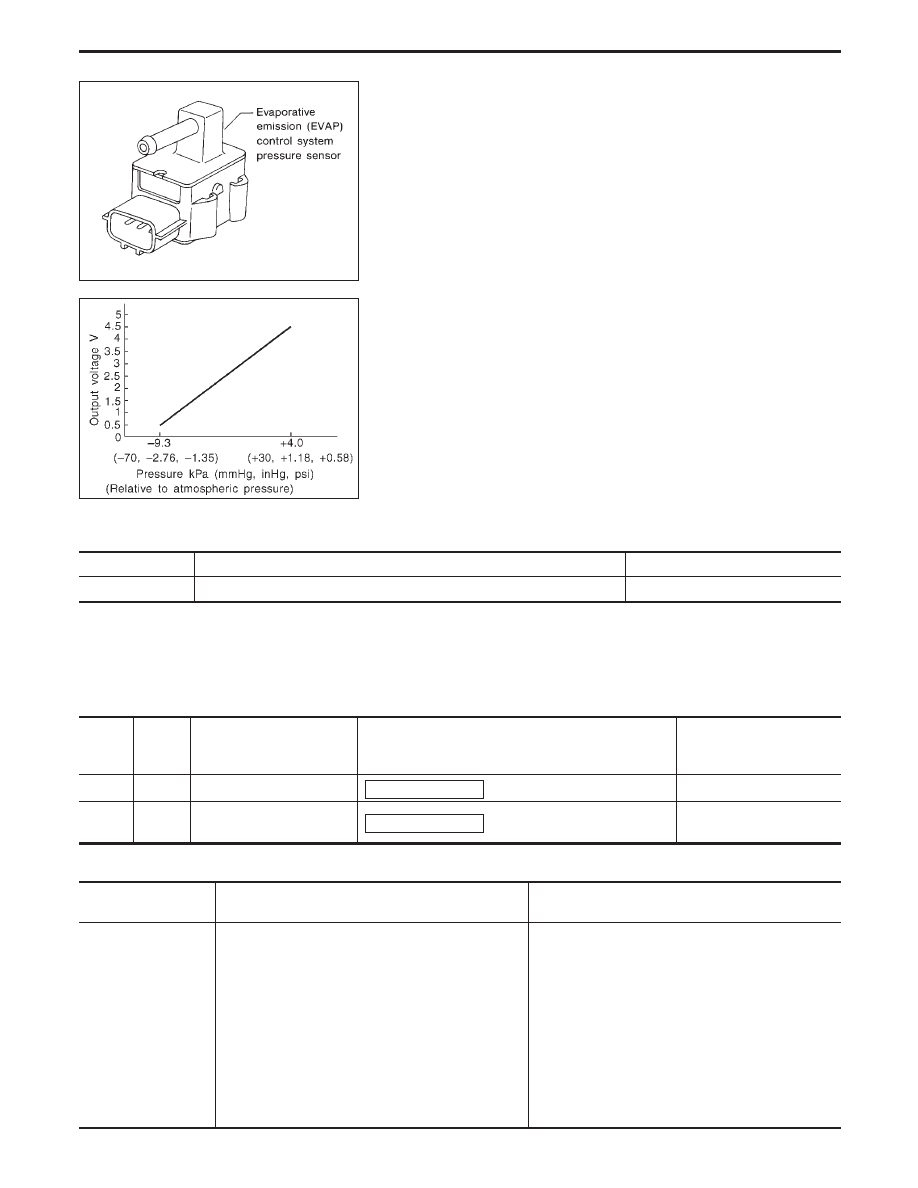

Evaporative Emission (EVAP) Control System
Pressure Sensor

COMPONENT DESCRIPTION

The EVAP control system pressure sensor detects pressure in the
purge line. The sensor output voltage to the ECM increases as
pressure increases. The EVAP control system pressure sensor is
not used to control the engine system. It is used only for on board
diagnosis.

SEF954S

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

EVAP SYS PRES

I

Ignition switch: ON

Approx. 3.4V

ECM TERMINALS AND REFERENCE VALUE

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring voltage. Doing so may result in damage to the
ECM’s transistor. Use a ground other than ECM terminals such as the body ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

98

BR/W

Sensors’ power supply

Ignition switch “ON”

Approximately 5V

92

W/R

EVAP control system
pressure sensor

Ignition switch “ON”

Approximately 3.4V

ON BOARD DIAGNOSIS LOGIC

Diagnostic Trouble

Code No.

Malfunction is detected when ....

Check Items

(Possible Cause)

P0450
0704

I

An improper voltage signal from EVAP control sys-
tem pressure sensor is sent to ECM.

I

Harness or connectors
(The EVAP control system pressure sensor circuit
is open or shorted.)

I

Rubber hose to EVAP control system pressure
sensor is clogged, bent, kinked, disconnected or
not corrected properly.

I

EVAP control system pressure sensor

I

EVAP canister vent control valve (The valve is
stuck open.)

I

EVAP canister purge volume control valve

I

EVAP canister

I

Rubber hose from EVAP canister vent control
valve to water separator

TROUBLE DIAGNOSIS FOR DTC P0450
