Trouble Diagnoses

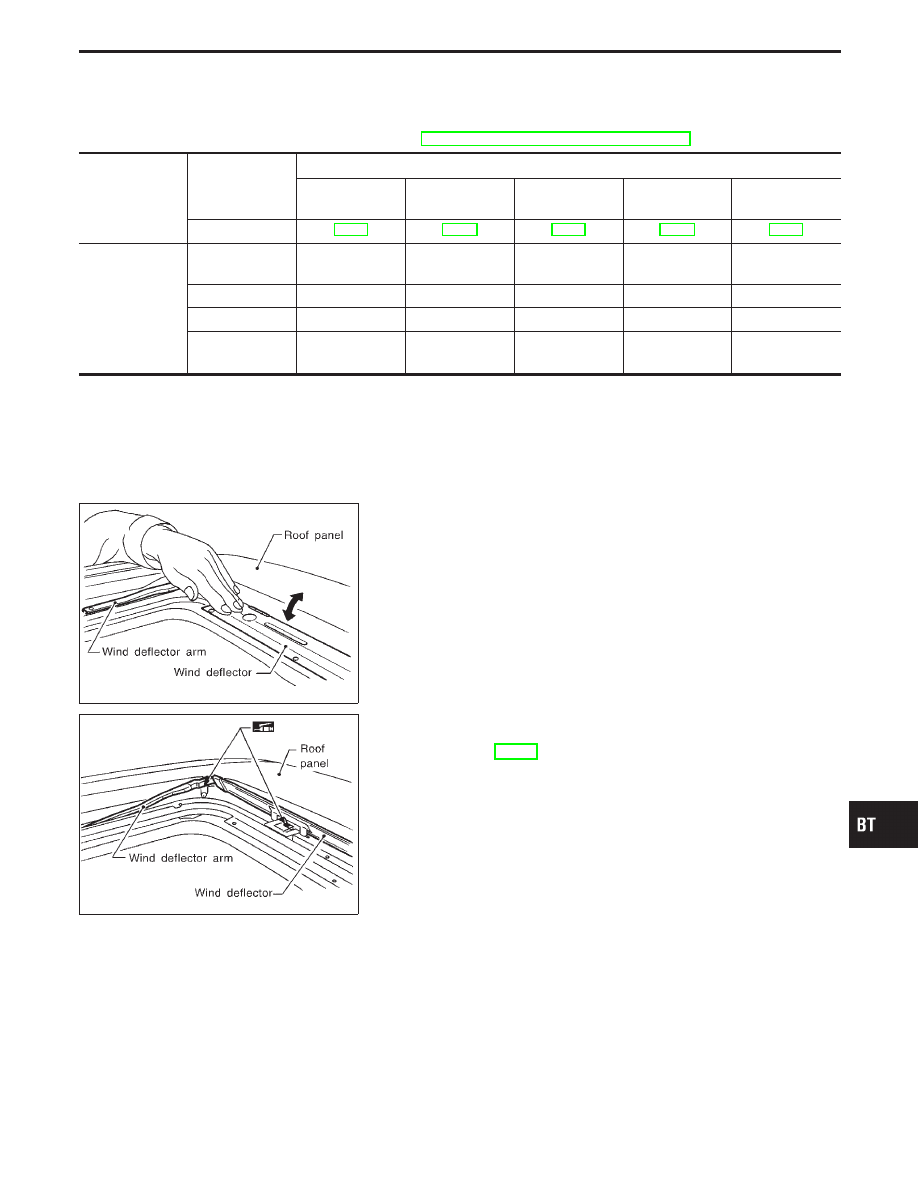

DIAGNOSTIC TABLE

NOTE: For diagnosing electric problem, refer to “ELECTRIC SUNROOF” in EL section.

Check items (Components)

Wind deflector

Adjustment

Drain hoses

Weatherstrip

Link and wire

assembly

Reference page

BT-49

BT-50

BT-51

BT-51

BT-52

Symptom

Excessive wind

noise

1

2

3

Water leaks

1

2

3

Sunroof rattles

1

4

2

3

Excessive opera-

tion noise

1

2

3

The numbers in this table mean checking order.

SBT331

WIND DEFLECTOR

1.

Open lid.

2.

Check visually for proper installation.

3.

Check to ensure a proper amount of petroleum jelly has been
applied to wind deflector connection points; apply if necessary.

SBT332

4.

Check that wind deflector is properly retracted by hand. If it is
not, remove and visually check condition. (Refer to removal
procedures, BT-45.) If wind deflector is damaged, replace with
new one. If wind deflector is not damaged, re-install properly.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

SUNROOF

BT-49

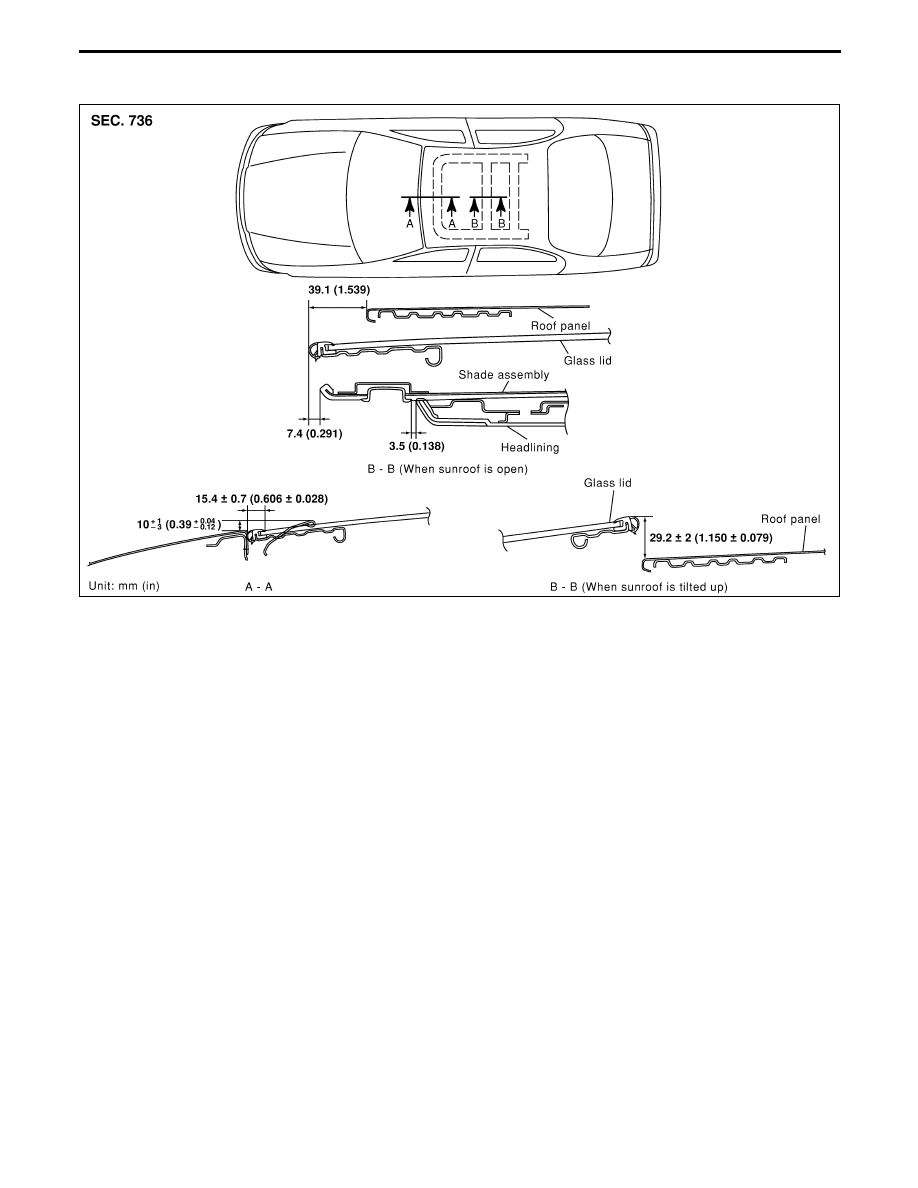

ADJUSTMENT

SBT886

If any gap or height difference between glass lid and roof is found,
check glass lid fit and adjust as follows:

Gap Adjustment

1.

Open shade assembly.

2.

Tilt glass lid up then remove side trim.

3.

Loosen glass lid securing nuts (3 each on left and right sides),
then tilt glass lid down.

4.

Adjust glass lid from outside of vehicle so it resembles “A-A”
as shown in the figure above.

5.

Tilt glass lid up and down until it is adjusted to “B-B” as shown
in the figure above.

6.

After adjusting glass lid, tilt glass lid up and tighten nuts.

7.

Tilt glass lid up and down several times to check that it moves
smoothly.

Height Difference Adjustment

1.

Tilt glass lid up and down.

2.

Check height difference between roof panel and glass lid to
see if it is as “A-A” as shown in the figure above.

3.

If necessary, adjust it by using one of following procedures.

I

Adjust by adding or removing adjustment shim(s) between
glass lid and link assembly.

I

If glass lid protrudes above roof panel, add shim(s) or plain
washer(s) at sunroof mounting bracket or stud bolt locations to
adjust sunroof installation as required.

SUNROOF

Trouble Diagnoses (Cont’d)

BT-50

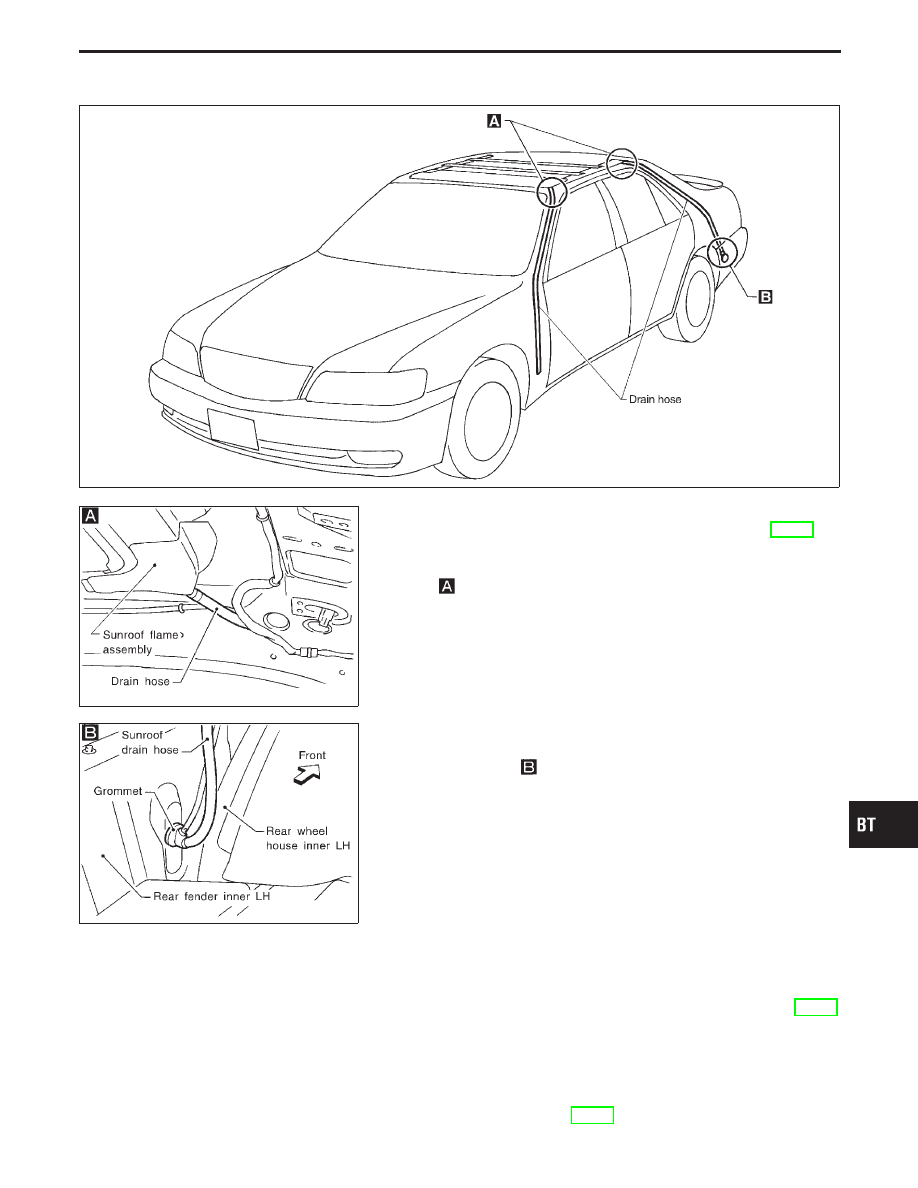

DRAIN HOSES

SBT335

SBT333

1.

Remove headlining to access drain hose connections. (Refer
to “REMOVAL — Headlining” in “INTERIOR TRIM”, BT-30, for
detail.)

2.

Check visually for proper connections, damage or deteriora-
tion.

(The figure shows only the front side.)

SBT334

3.

If leakage occurs around trunk room, remove trunk room side
trim and check connecting area. Check for proper connection,
damage or tear.

4.

Remove drain hoses and check visually for any damage,
cracks, or deterioration.

5.

Pour water into drain hoses and find damaged portion.

I

If any damaged portion is found at each step, replace the
damaged part.

WEATHERSTRIP

I

In the case of leakage around lid, close lid and pour water over
lid to find damaged or gap portion.

1.

Remove lid assembly. (Refer to removal procedures, BT-45,
for details.)

2.

Visually check weatherstrip for proper installation. If a gap
exists between lid and weatherstrip, check for sufficient
amount of butyl seal. If required, remove weatherstrip and
apply butyl seal.
Refer to “EXTERIOR” (BT-34), for details.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

SUNROOF

Trouble Diagnoses (Cont’d)

BT-51

3.

Check weatherstrip visually for any damage, deterioration, or
flattening.

I

If any damage is found, replace weatherstrip.

CAUTION:

Do not remove weatherstrip except when replacing, or filling
up butyl seal.

LINK AND WIRE ASSEMBLY

NOTE:
Before replacing a suspect part, carefully ensure it is the
source of noise being experienced.
1.

Check link to determine if coating film has peeled off to such
an extent that substrate is visible. Check also to determine if
link is the source of noise. If it is, replace it.

2.

Visually check to determine if a sufficient amount of petroleum
jelly has been applied to wire or rail groove. If not, add petro-
leum jelly as required.

3.

Check wire for any damage or deterioration. If any damage is
found, replace wire.
