Infiniti Q45 (FY33). Manual - part 113

q

23

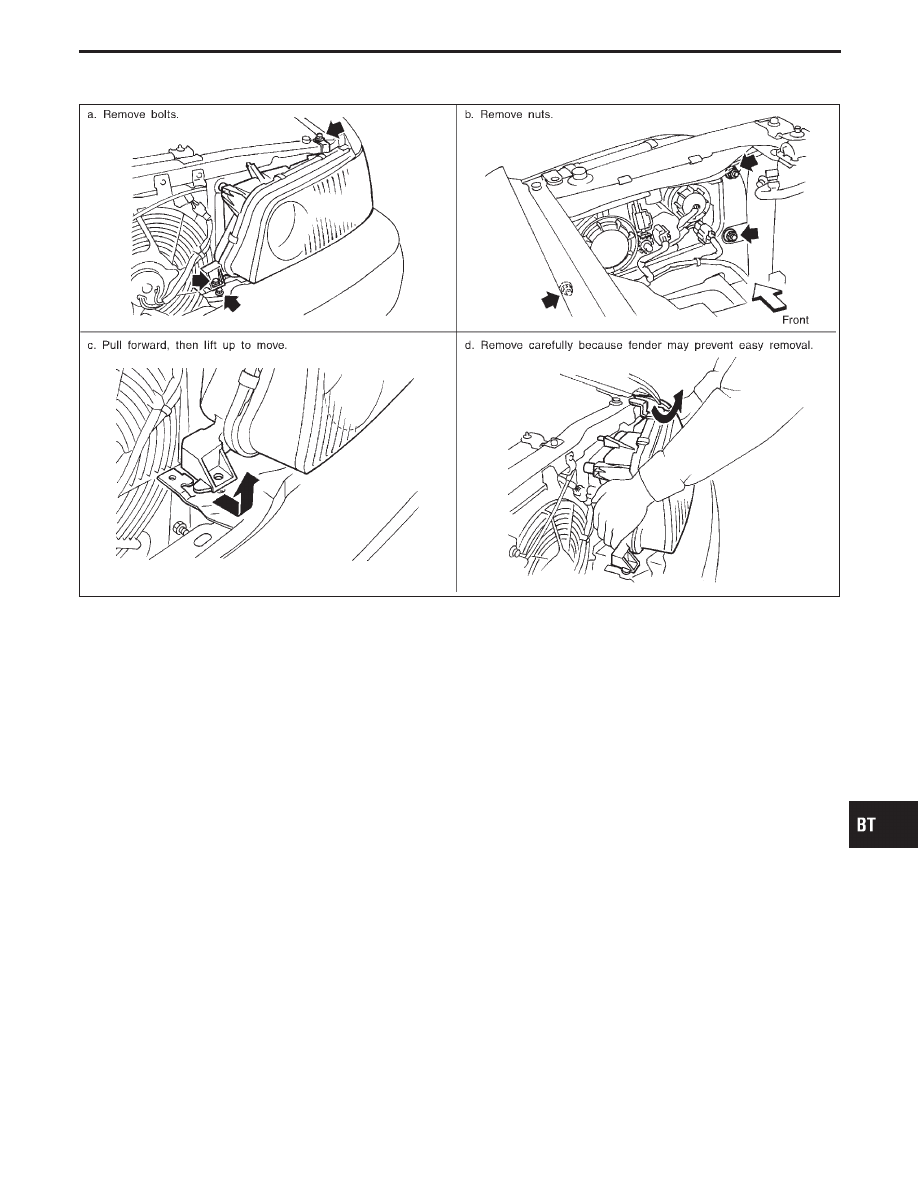

Headlamp

SBT673

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

EXTERIOR

BT-41

I

When removing or installing the seat trim, carefully handle it to keep dirt out and avoid damage.

★

For Wiring Diagram, refer to “POWER SEAT” in EL section.

Front Seat

CAUTION:

I

Before removing the front seat, turn the ignition switch off, disconnect both battery cables and wait
at least 3 minutes.

I

When checking the power seat circuit for continuity using a circuit tester, do not confuse its con-
nector with the side air bag module connector. Such an error may cause the air bag to deploy.

I

Do not drop, tilt, or bump the side air bag module installed in the seat. Always handle it with care.

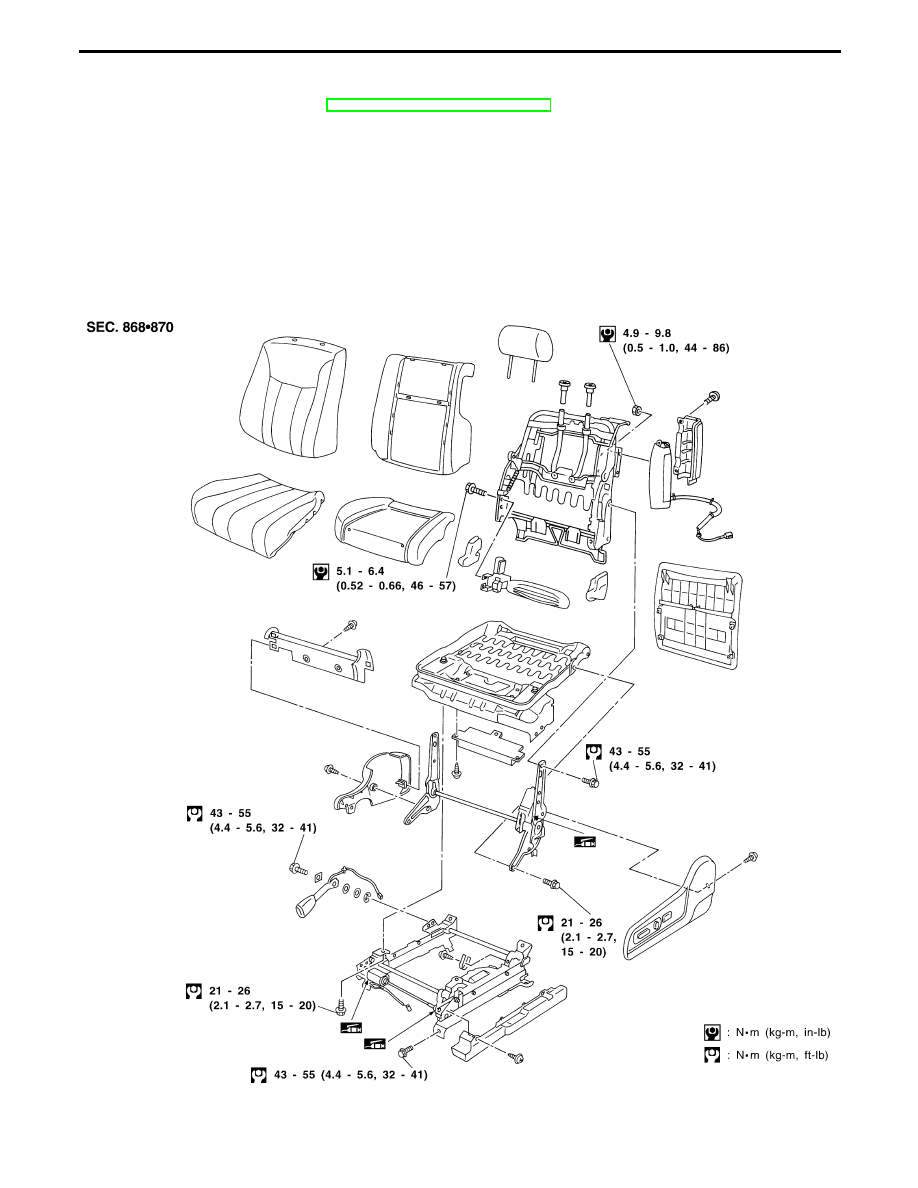

POWER SEAT (WITH SIDE AIR BAG MODULE)

MBT101A

SEAT

BT-42

Heated Seat

I

When handling seat, be extremely careful not to scratch heating unit.

I

To replace heating unit, seat trim and pad should be separated.

I

Do not use any organic solvent, such as thinner, benzene, alcohol, gasoline, etc. to clean trims.

★

For Wiring Diagram, refer to “HEATED SEAT” in EL section.

MBT102A

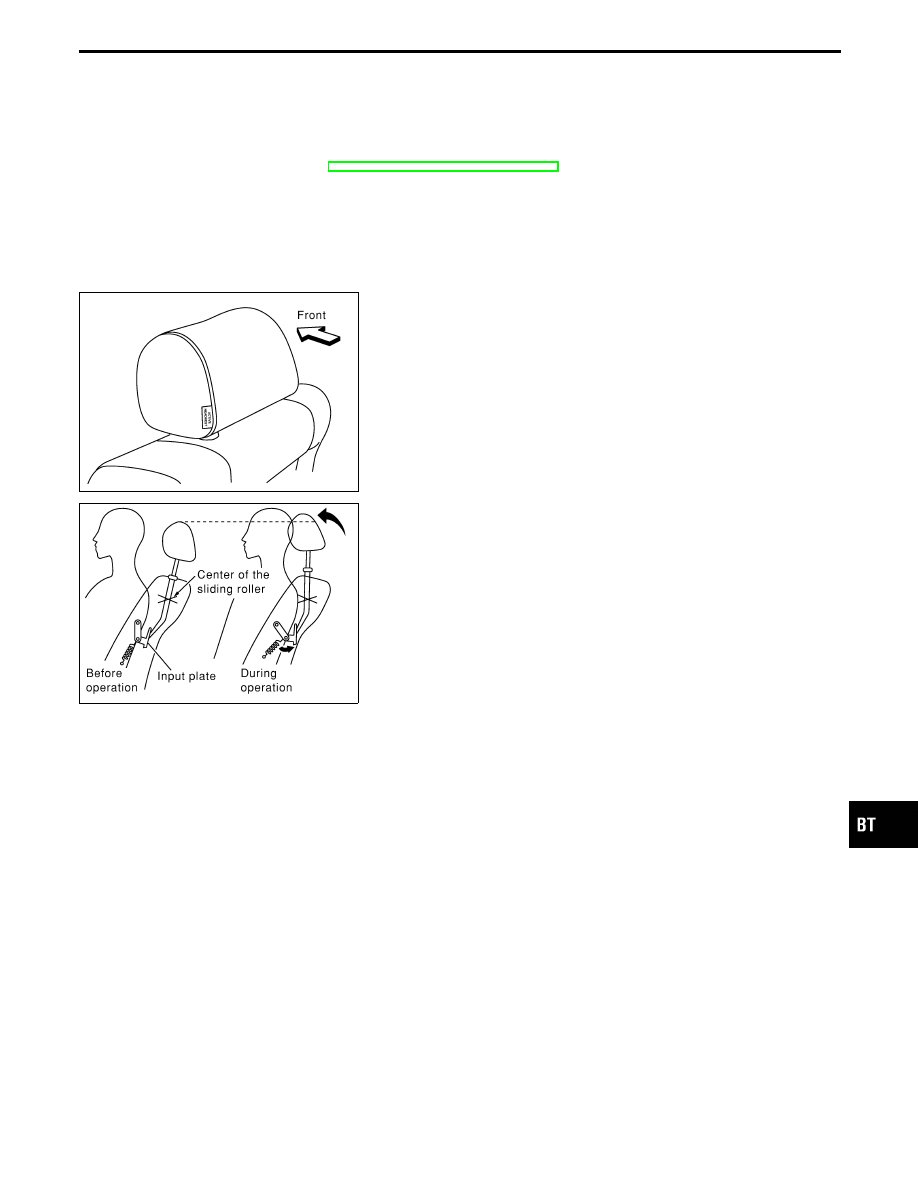

Active Head Restraint

The active head restraint system is designed so that the headrest
instantaneously moves towards the front upper direction by utiliz-
ing the force at the seatback during a rear-end collision.
As a result, the occupant’s head is protected from being
overextended, reducing the chance for neck injury as much as
possible.
Seat with active head restraint have the labels shown in figures at
left.

SBT888

OPERATION OUTLINE

When the seatback receives a sharp backward force during a rear-
end collision, the input plate moves with the link rotating center as
a pivot. The headrest will then move towards the front upper direc-
tion with the center of the sliding roller as a pivot.
As the backward force on the seat back is eliminated, spring ten-
sion returns the headrest to its original position.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

SEAT

BT-43

I

When removing or installing the seat trim, carefully handle it to keep dirt out and avoid damage.

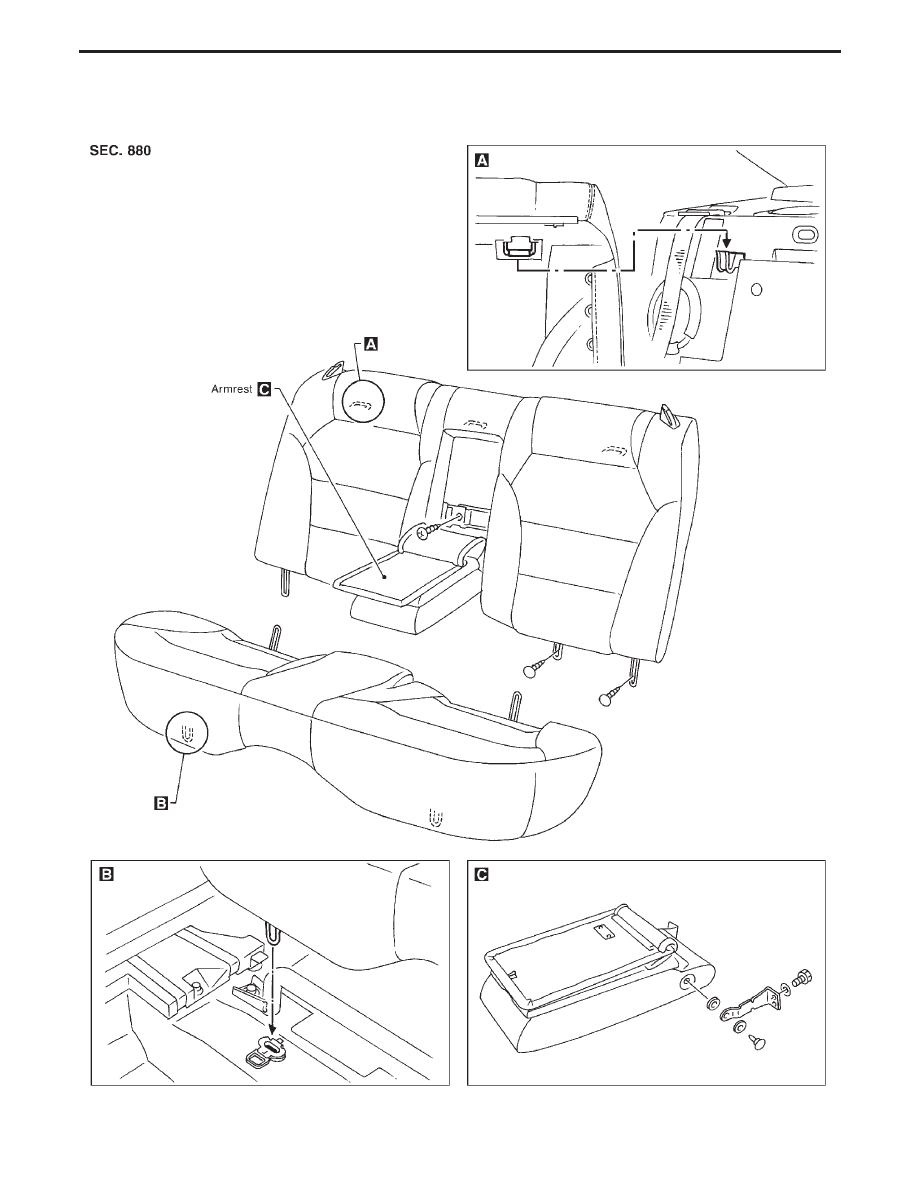

Rear Seat

SBT315-A

SEAT

BT-44
