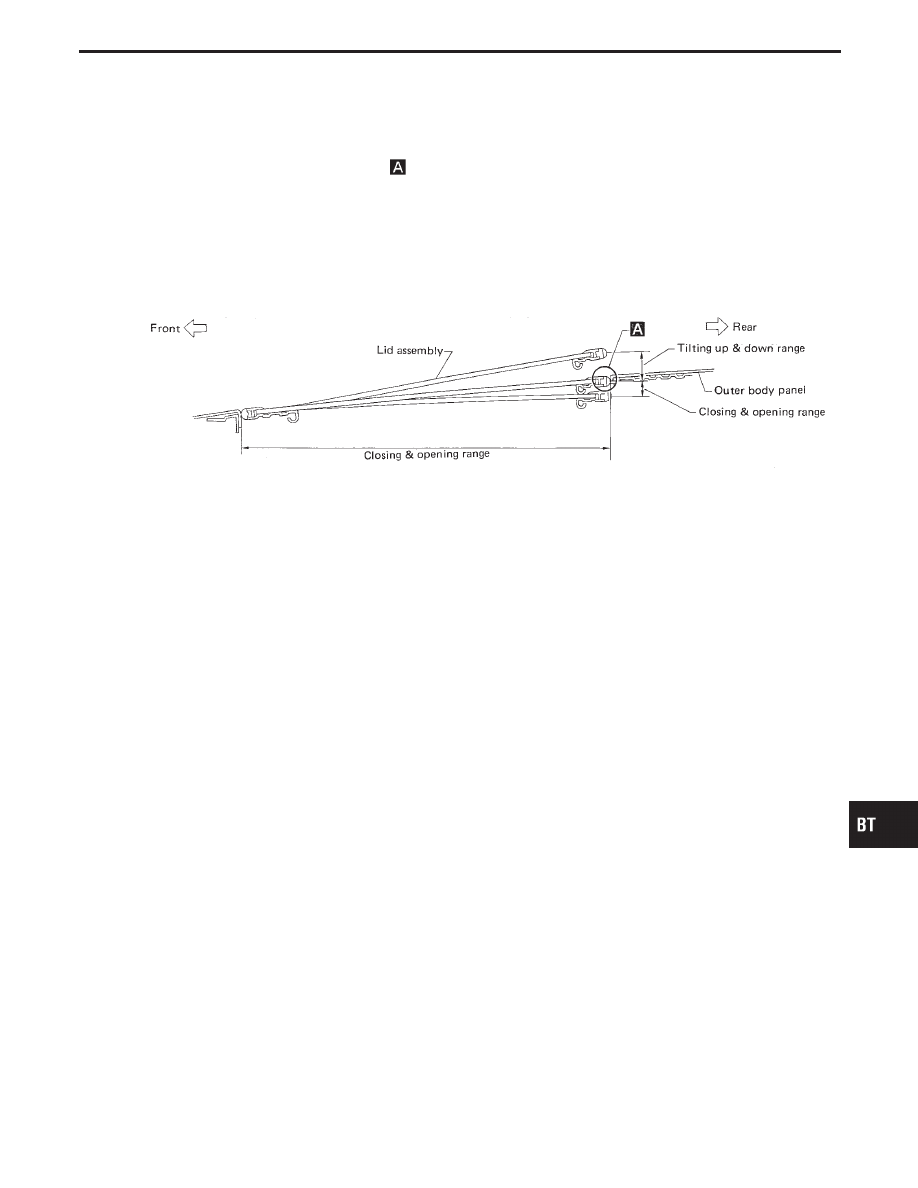

Adjustment

Install motor & limit SW assembly and sunroof rail assembly in the following sequence:
1. Arrange equal lengths of link and wire assemblies on both sides of sunroof opening.
2. Connect sunroof connector to sunroof switch and positive (+) power supply.
3. Set lid assembly to fully closed position

by operating OPEN switch and TILT switch.

4. Fit outer side of lid assembly to the surface of roof on body outer panel.
5. Remove motor, and keep OPEN switch pressed until motor pinion gear reaches the end of its rotating

range.

6. Install motor.
7. Check that motor drive gear fits properly in wires.
8. Press TILT-UP switch to check lid assembly for normal tilting.
9. Check sunroof lid assembly for normal operations (tilt-up, tilt-down, open, and close).

SBF920F

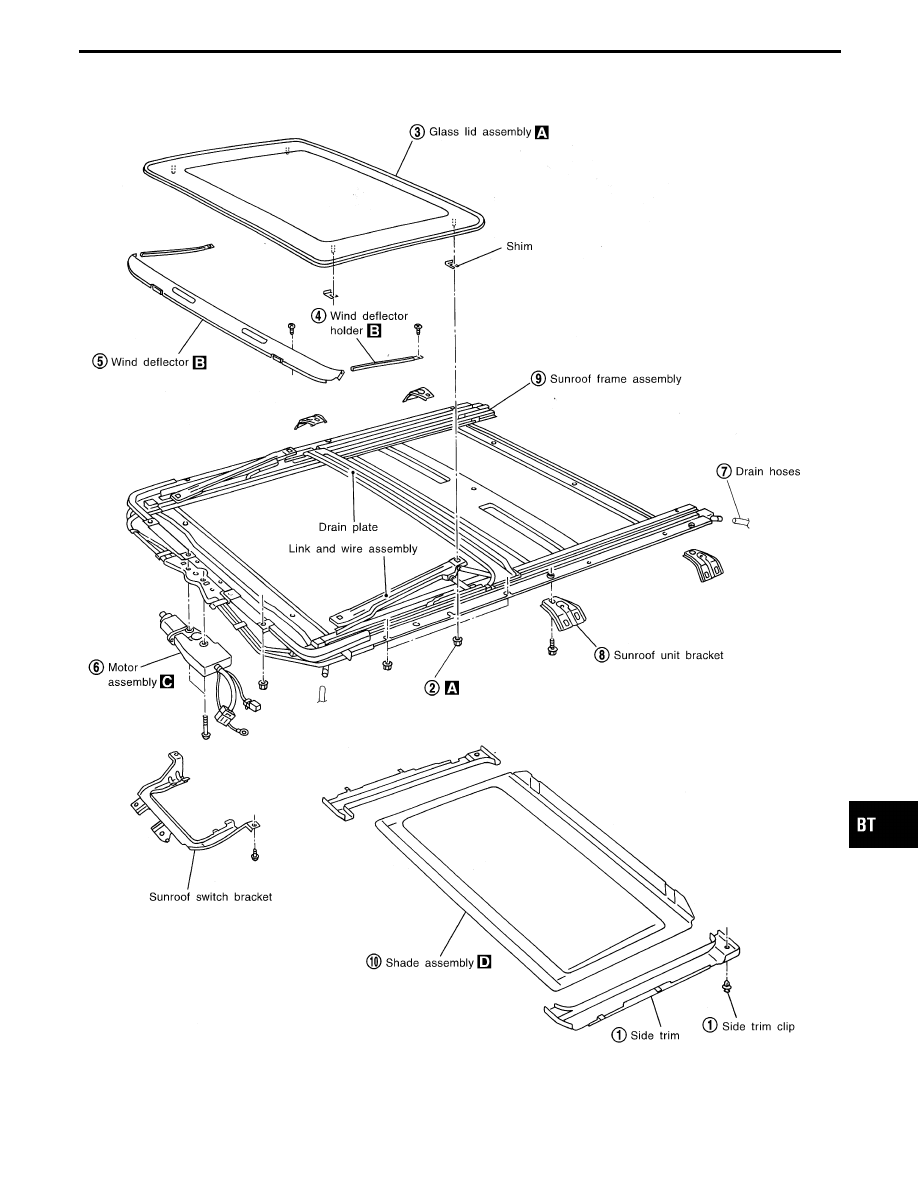

Removal

I

After any adjustment, check sunroof operation and lid align-
ment.

I

Handle finisher plate and glass lid with care so not to cause
damage.

I

It is desirable for easy installation to mark each point before
removal.

CAUTION:

Always work with a helper.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

SUNROOF

BT-45

SBT838

*1

BT-30

*2

Refer to EL section.

SUNROOF

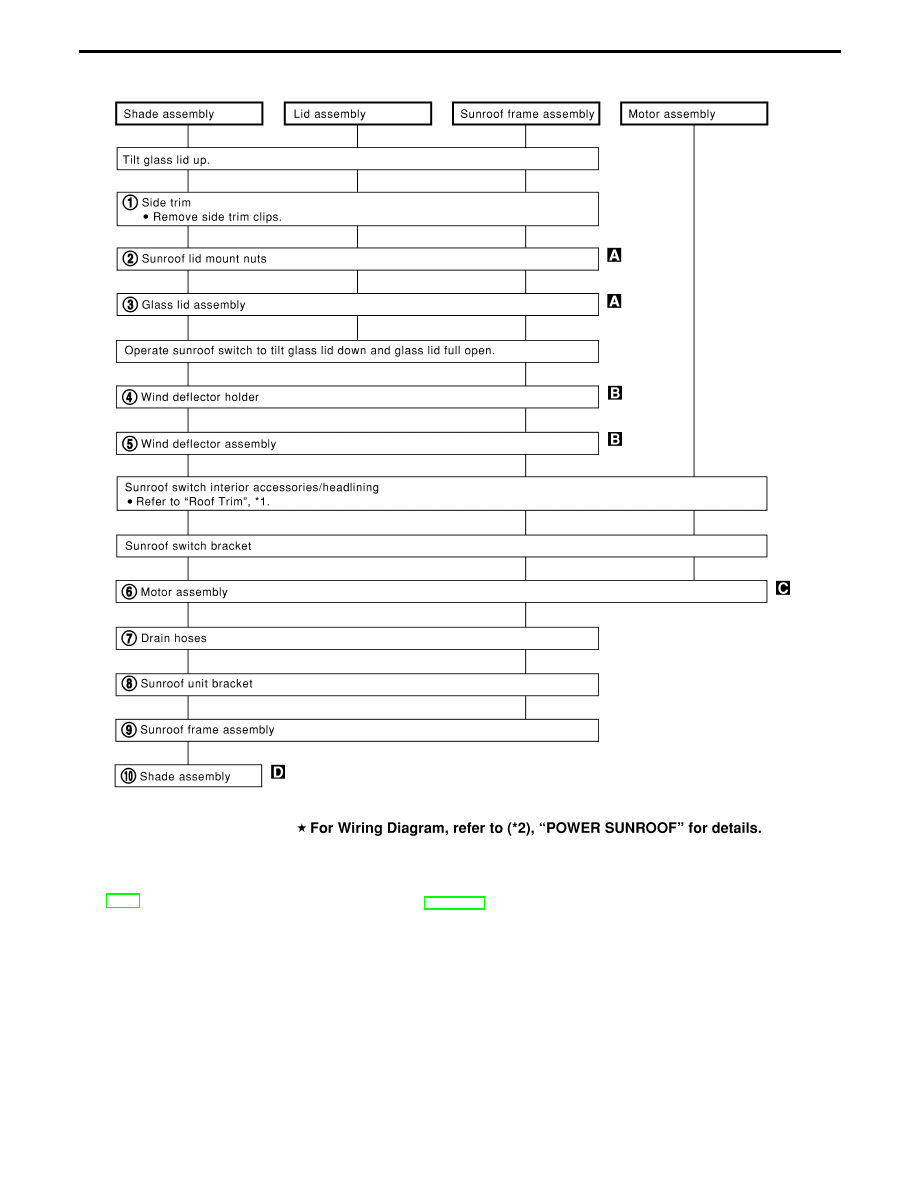

Removal (Cont’d)

BT-46

SBT878

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

HA

EL

IDX

SUNROOF

Removal (Cont’d)

BT-47

SBT826

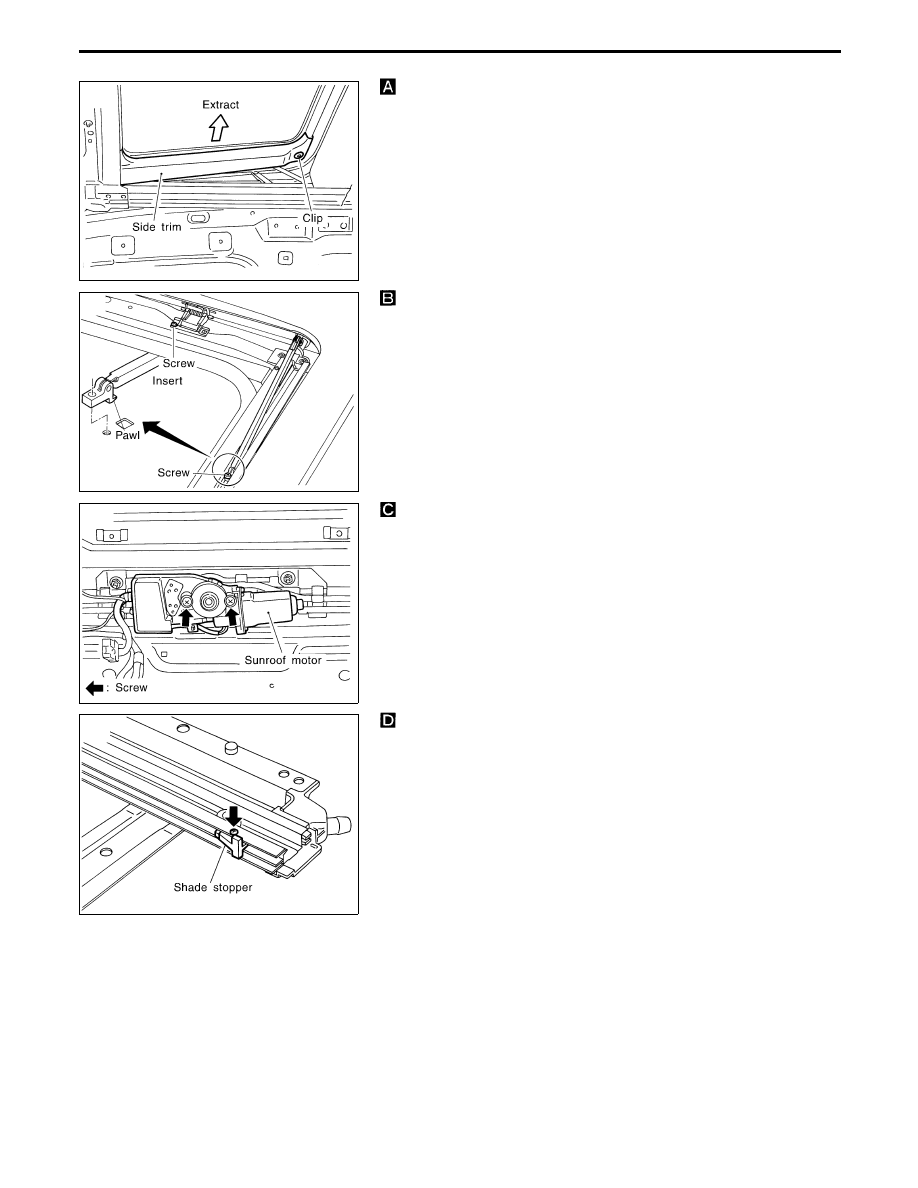

Record the number of shims placed between glass lid assem-

bly and link and wire assembly. Remove securing nuts and glass
lid assembly.

SBT827

Remove screws from left and right sides of each wind deflec-

tor holder. Extract pawls through rail holes, then remove left and
right sides of wind deflector holder. Remove screws from front end
of sunroof unit. Extract pawls through frame holes, then remove
wind deflector from frame assembly.

SBT828

CAUTION:

I

Before removing sunroof motor, make sure that sunroof is
fully closed.

I

After removing sunroof motor, never attempt to rotate
sunroof motor as a single unit.

SBT829

Remove shade stoppers (2 points) from rear end of sunroof

frame assembly. Remove sun shade from rear end of sunroof
frame assembly.

SUNROOF

Removal (Cont’d)
