ACTIVE TEST MODE

TEST ITEM

CONDITION

JUDGEMENT

FR RH SOLENOID
FR LH SOLENOID
FRONT SOLENOID
REAR SOLENOID

Engine is running.

Brake fluid pressure control operation

IN SOL

OUT SOL

UP (Increase):
KEEP (Hold):
DOWN (Decrease):

OFF
ON
ON

OFF
OFF
ON

ABS MOTOR

ABS actuator motor

ON: Motor runs
OFF: Motor stops

Note: Active test will automatically stop ten seconds after the test starts. (EMERGENCY STOP moni-

tor shows ON.)

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSES

CONSULT-II Inspection Procedure for ABS/TCS
Control Unit (Cont’d)

BR-69

SBR633D

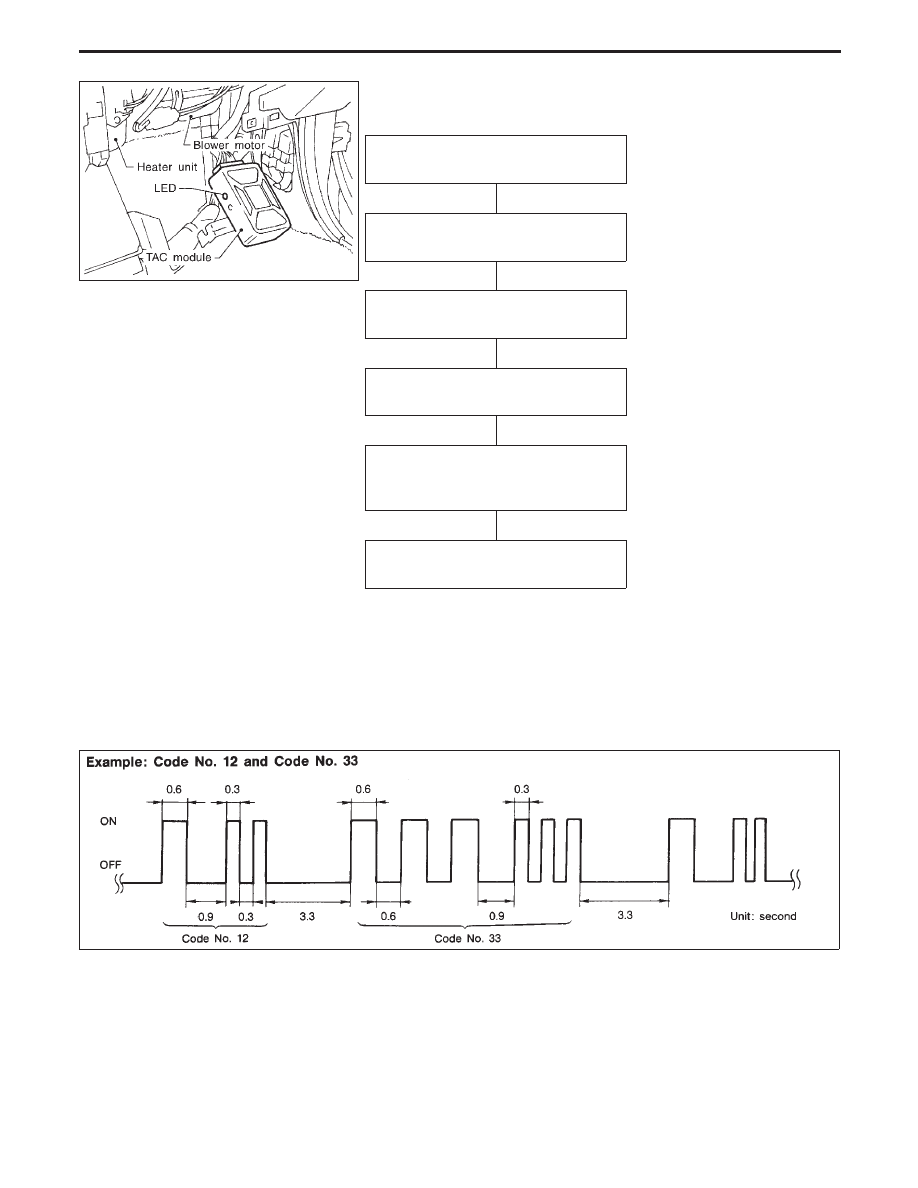

Self-diagnosis for TAC Module

SELF-DIAGNOSIS PROCEDURE

Turn ignition switch “ON” or start engine.
(Self-diagnosis will then start.)

TAC module LED lights indicating trouble
code.

Determine trouble areas using trouble
code table. Repair affected area.

After repairs, erase trouble code stored in
TAC module memory. (See Note.)

Turn ignition switch “OFF” and then “ON”
or start engine to ensure that trouble code
is erased from TAC module memory.

Check to ensure that SLIP and TCS OFF
indicators remain off.

NOTE: Use memory erasure

procedures outlined
on next page.

HOW TO READ SELF-DIAGNOSTIC RESULTS (Malfunction codes)

I

Count the number of TAC module LED flashes (ten digits and unit digits). If multiple troubles occur, their
corresponding trouble code numbers will be stored in the memory. For indication pattern, start code num-
ber 12 will be indicated first. Following start code number 12, trouble code numbers will be indicated in
numerical order, one at a time, and will be repeated.

I

If there is no trouble, only trouble code 55 will be repeatedly indicated.

I

The malfunction code chart is given on the next page.

SBR337CA

TROUBLE DIAGNOSES

H

H

H

H

H

BR-70

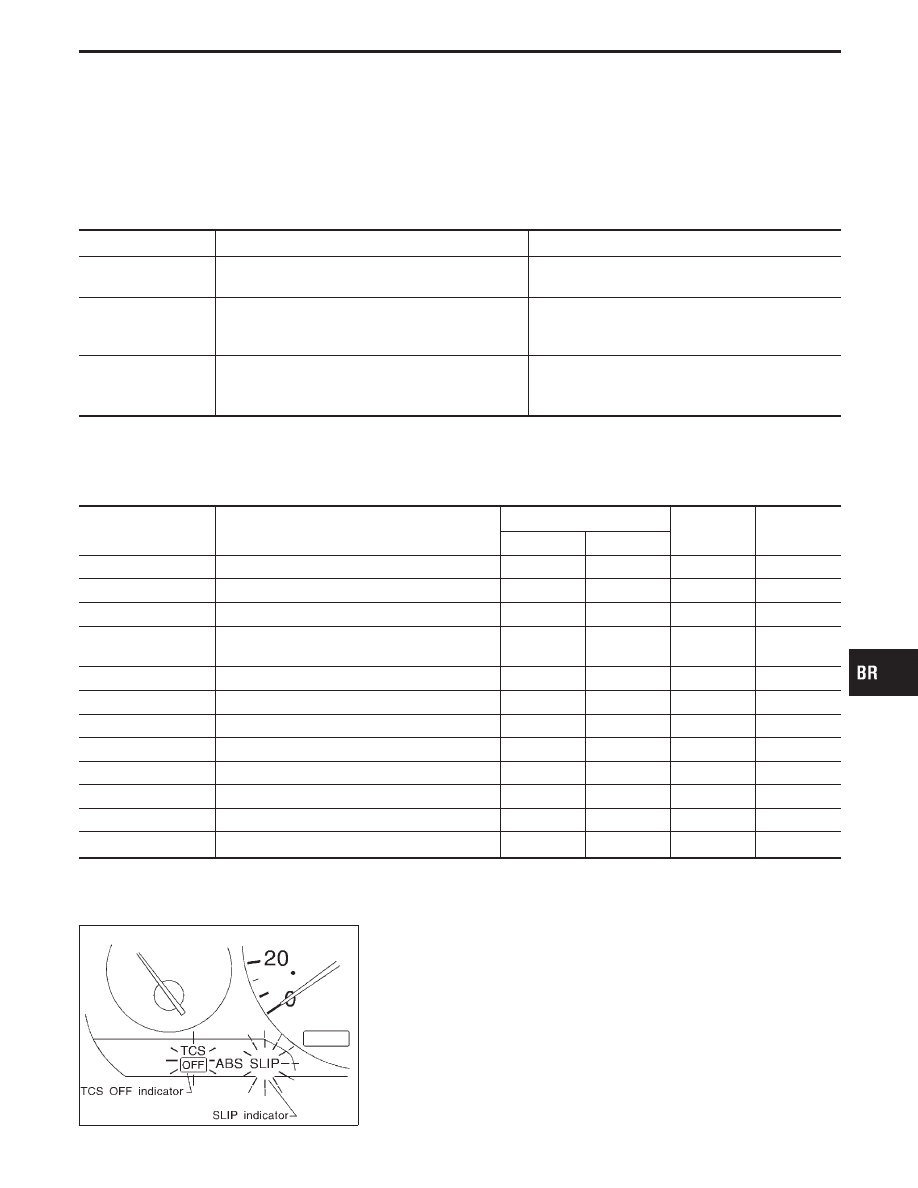

HOW TO ERASE SELF-DIAGNOSTIC RESULTS (Malfunction codes)

I

With accelerator pedal fully depressed (full-open throttle), turn neutral position switch “OFF” and place shift
lever in any position other than “P” or “N”.

I

After turning ignition switch “ON” (engine off), turn neutral position switch “ON” and place shift lever in “P”
or “N”. Release accelerator pedal (full-closed throttle).

I

Items indicated in the following table can be erased as per conditions without using erasure procedures
outlined above. These items are erased under conditions outlined in the table.

Trouble code No.

Malfunctioning area

Conditions

13

TCS control unit-to-TAC module communication cir-
cuit (secondary throttle valve operating signal circuit)

Correct communication synchronization is met.

31

Start signal circuit

Either “OFF

,

ON” or “ON

,

OFF” switching of

start signal is sensed after ignition switch has been
turned “ON”.

33

Park/Neutral position switch circuit

Either “ON

,

OFF” or “OFF

,

ON” switching of

park/neutral position switch is sensed after ignition
switch has been turned “ON”.

After the erase operation is completed, it is necessary to rerun the self-diagnostic mode to verify that
malfunction codes no longer appear. Only the Code No. 55 should be indicated when erase operation
is completed and system is functioning normally.

MALFUNCTION CODE/SYMPTOM CHART

Code No.

(No. of LED flashes)

Malfunctioning part

Indicator

Fail-safe

Diagnostic

procedure

SLIP

TCS OFF

11

Throttle position sensor circuit

ON

ON

X

14

12

Secondary throttle position sensor circuit

ON

ON

X

15

13

Secondary throttle valve operating signal circuit

ON

ON

X

16

21

Throttle motor circuit (Operation and open cir-
cuit check)

ON

ON

X

17

22

Throttle motor circuit (Short circuit check)

ON

ON

X

17

23

Throttle motor relay circuit (Short)

ON

ON

X

18

24

Throttle motor relay circuit (Open)

ON

ON

X

18

31 (See Note.)

Engine start signal circuit

OFF

OFF

—

21

32

Secondary throttle valve return spring broken

ON

ON

X

20

33 (See Note.)

Park/Neutral position switch circuit

OFF

OFF

—

22

34

Power supply circuit (for sensor)

ON

ON

X

19

55

No malfunction in the above circuits

OFF

OFF

—

—

NOTE: Even if start signal and park/neutral position switch circuits become inoperative, TCS control will function properly.

Only LEDs flash indicating a malfunctioning area.

SBR711D

If the system becomes inoperative, the TCS function will be sus-
pended. The fail-safe system will then activate, illuminating the
SLIP indicator and TCS OFF indicator. The motor throttle valve will
act as one similar to a vehicle which is not equipped with a TCS.

CAUTION:

I

If the motor throttle control system becomes inoperative,
only the TCS function will be suspended. The ABS func-
tion will activate properly.

I

If the TCM fail-safe system activates, the self-diagnostic
procedure must be performed first on the ABS/TCS con-
trol system.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis for TAC Module (Cont’d)

BR-71

TCM fail-safe

Self-diagnosis item

Fail-safe condition

Code No.

Malfunction

Type

q

A

Type

q

B

11

Throttle position sensor circuit

X

—

12

Secondary throttle position sensor circuit

X

—

13

Secondary throttle valve operating signal circuit

X

—

21

Throttle motor circuit (Operation and open circuit check)

X

—

22

Throttle motor circuit (Short circuit check)

X

—

23

Throttle motor relay circuit (Short)

X

—

24

Throttle motor relay circuit (Open)

X

—

31

Engine start signal circuit (Short)

—

X

32

Secondary throttle valve return spring broken

—

X

33

Park/Neutral position switch circuit

—

X

34

Power supply circuit (for sensor)

X

—

55

No malfunction in the above circuits

—

—

X: Available
—: Not available
Type

q

A

: Areas whereby throttle operation is uncontrollable.

Type

q

B

: Areas whereby throttle operation is controllable.

CONSULT-II for TAC Module

CONSULT-II APPLICATION TO ABS

ITEM

SELF-DIAGNOSTIC

RESULTS

DATA MONITOR

ACTIVE TEST

Throttle position sensor

X

X

—

Secondary throttle position sensor

X

X

X

Closed throttle position switch

—

X

—

Park/Neutral position switch

X

X

—

Throttle motor

X

X

X

Throttle motor relay

X

X

X

X: Applicable
—: Not applicable

ECU (TAC module) part number mode

Ignore the ECU part number displayed in the ECU PART NUMBER MODE. Refer to parts catalog to order
the ECU.
