Infiniti Q45 (FY33). Manual - part 63

SAT893A

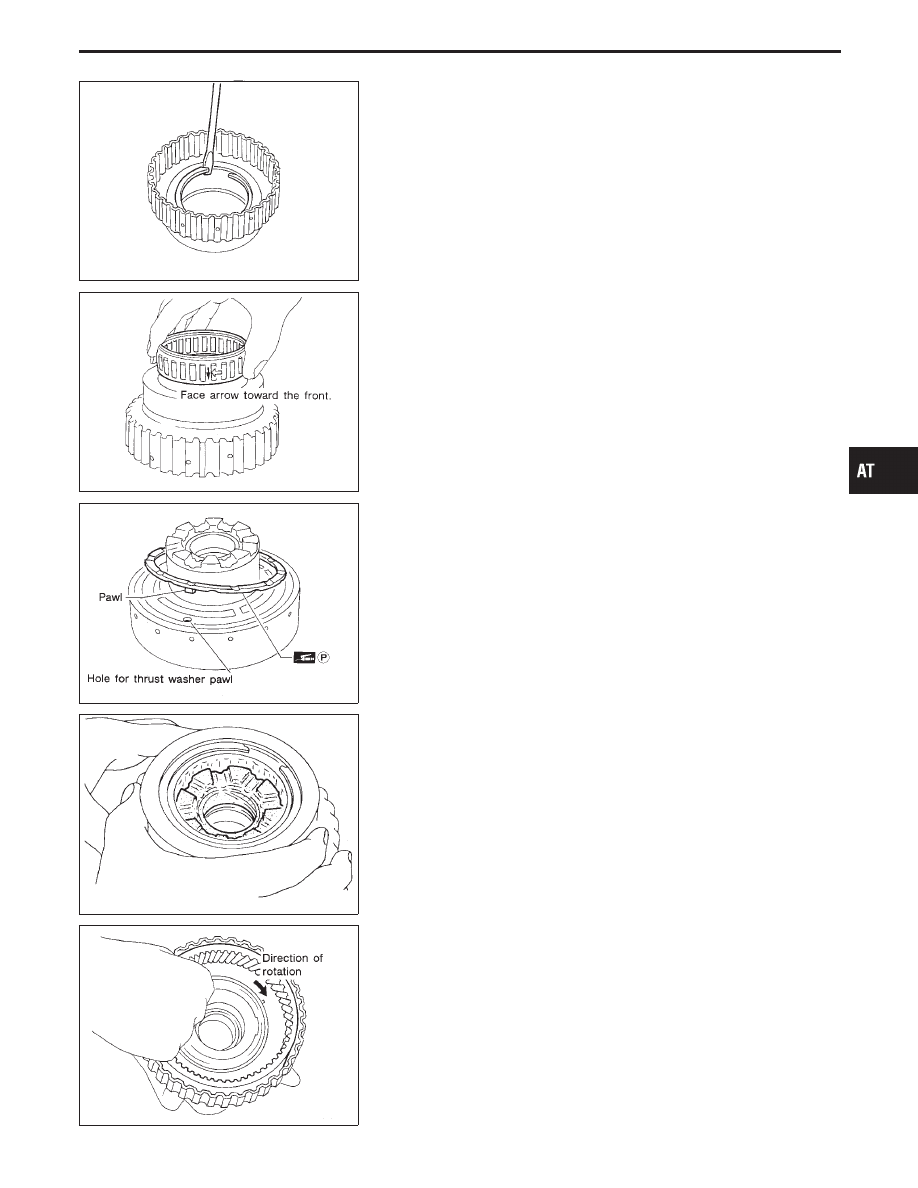

ASSEMBLY

1.

Install needle bearing in forward clutch drum.

2.

Install snap ring onto forward clutch drum.

SAT450B

3.

Install low one-way clutch onto forward clutch drum by push-
ing the roller in evenly.

SAT895A

I

Install low one-way clutch with flange facing rearward.

SAT459B

4.

Install side plate onto forward clutch drum.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-249

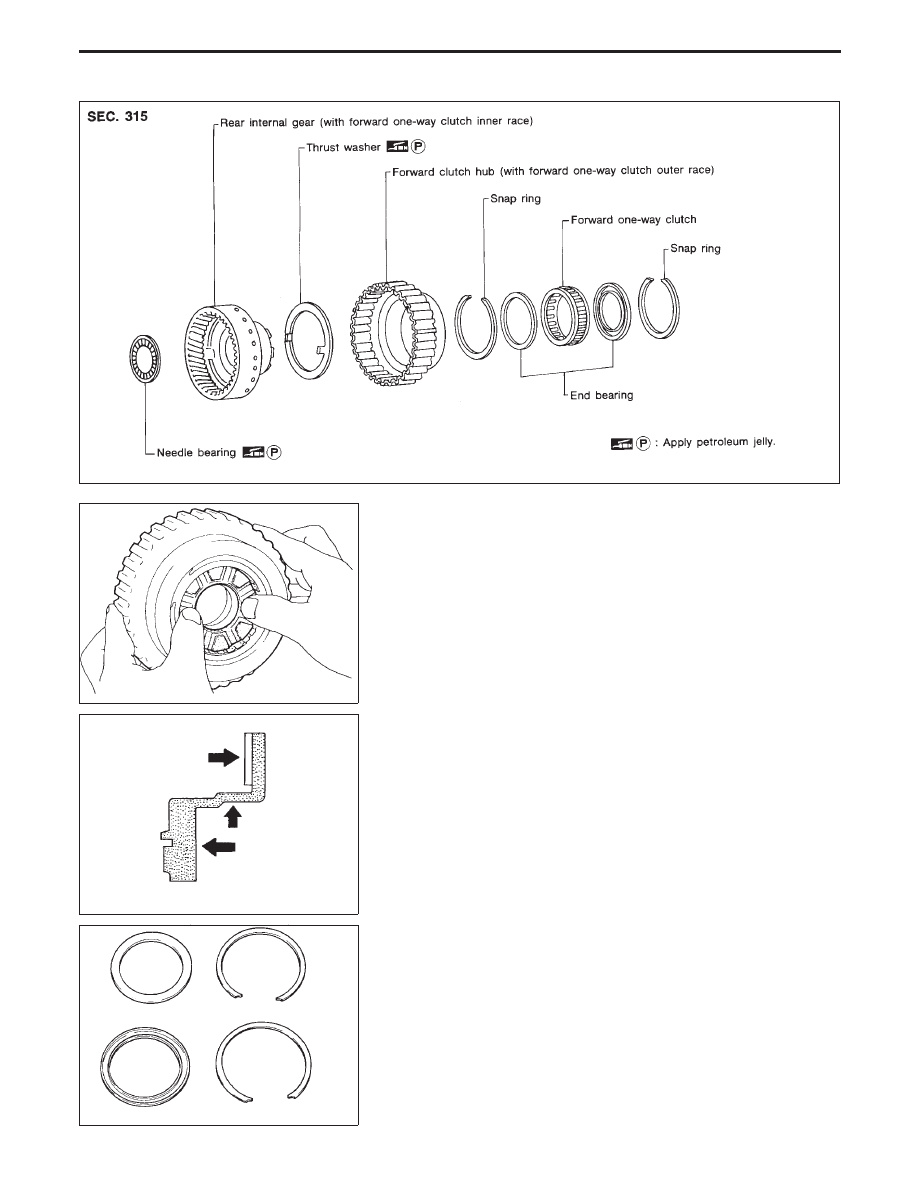

Rear Internal Gear and Forward Clutch Hub

SAT909GA

SAT897A

DISASSEMBLY

1.

Remove needle bearing from rear internal gear.

2.

Remove rear internal gear by pushing forward clutch hub for-
ward.

3.

Remove thrust washer from rear internal gear.

4.

Remove snap ring from forward clutch hub.

5.

Remove end bearing.

6.

Remove forward one-way clutch and end bearing as a unit
from forward clutch hub.

7.

Remove snap ring from forward clutch hub.

SAT902A

INSPECTION

Rear internal gear and forward clutch hub

I

Check gear for excessive wear, chips or cracks.

I

Check frictional surfaces of forward one-way clutch and thrust
washer for wear or damage.

I

Check spline for wear or damage.

SAT903A

Snap ring and end bearing

I

Check for deformation or damage.

REPAIR FOR COMPONENT PARTS

AT-250

SAT901A

ASSEMBLY

1.

Install snap ring onto forward clutch hub.

2.

Install end bearing.

SAT904A

3.

Install forward one-way clutch onto clutch hub.

I

Install forward one-way clutch with flange facing rearward.

4.

Install end bearing.

5.

Install snap ring onto forward clutch hub.

SAT906A

6.

Install thrust washer onto rear internal gear.

I

Apply petroleum jelly to thrust washer.

I

Securely insert pawls of thrust washer into holes in rear
internal gear.

SAT907A

7.

Position forward clutch hub in rear internal gear.

SAT905A

8.

After installing, check to assure that forward clutch hub rotates
clockwise.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub
(Cont’d)

AT-251

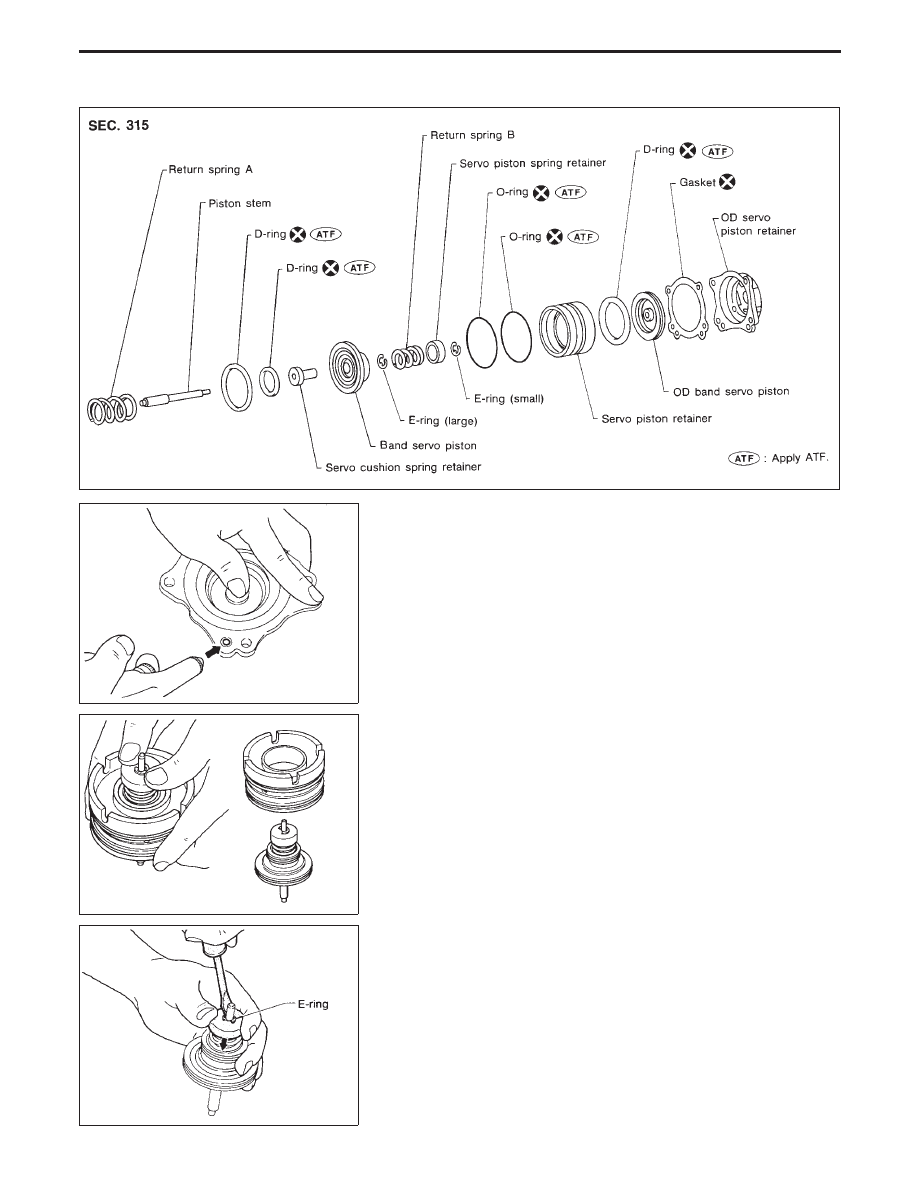

Band Servo Piston Assembly

SAT709HA

SAT909A

DISASSEMBLY

1.

Block one oil hole in OD servo piston retainer and the center
hole in OD band servo piston.

2.

Apply compressed air to the other oil hole in piston retainer to
remove OD band servo piston from retainer.

3.

Remove D-ring from OD band servo piston.

SAT910A

4.

Remove band servo piston assembly from servo piston
retainer by pushing it forward.

SAT911A

5.

Place piston stem end on a wooden block. While pushing
servo piston spring retainer down, remove E-ring.

REPAIR FOR COMPONENT PARTS

AT-252
