Infiniti Q45 (FY33). Manual - part 62

SAT154G

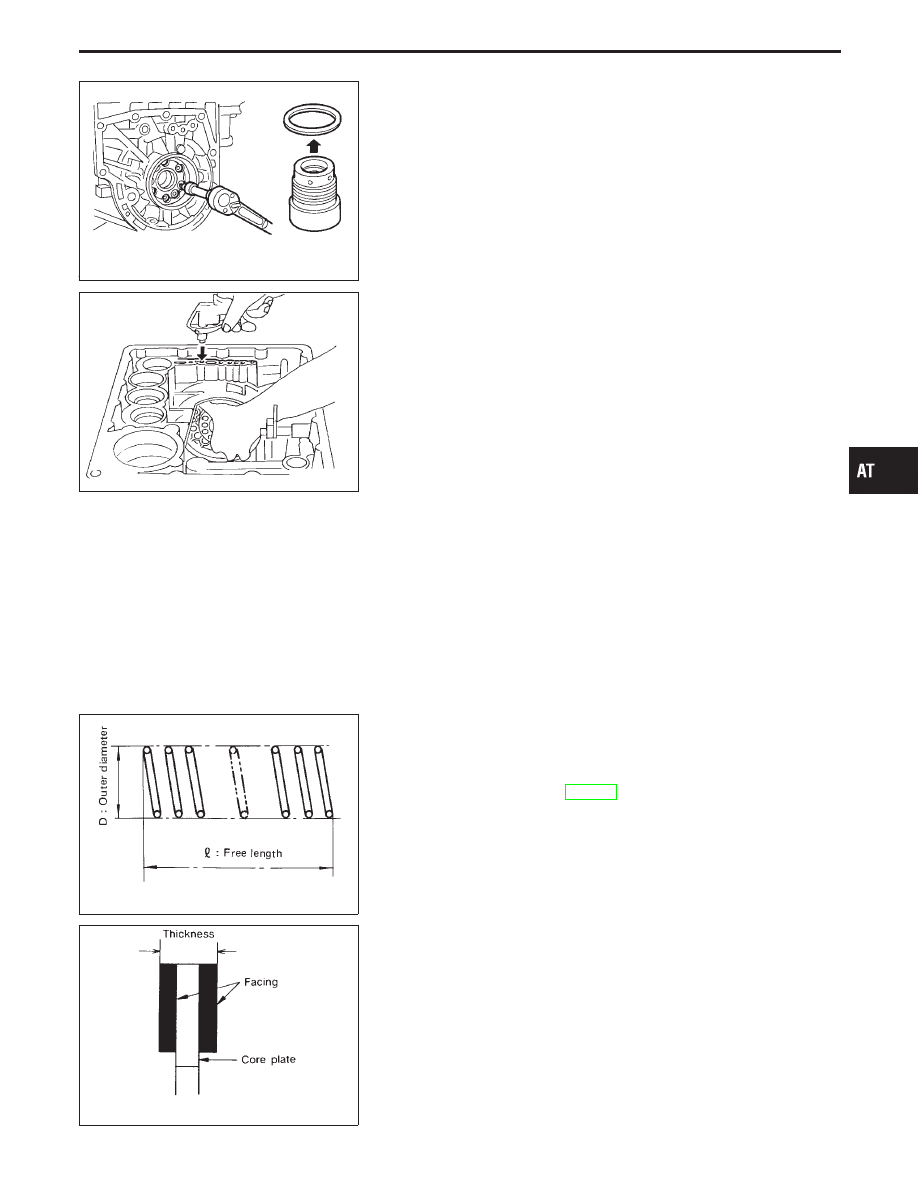

3.

Remove low one-way clutch inner race, spring retainer and
return spring from transmission case.

4.

Remove seal rings from low one-way clutch inner race.

5.

Remove needle bearing from low one-way clutch inner race.

SAT876A

6.

Remove low and reverse brake piston using compressed air.

7.

Remove oil seal and D-ring from piston.

INSPECTION

Low and reverse brake snap ring and spring retainer

I

Check for deformation, fatigue or damage.

SAT829A

Low and reverse brake return springs

I

Check for deformation or damage. Also measure free length
and outside diameter.

Inspection standard:

Refer to SDS, AT-277.

SAT845A

Low and reverse brake drive plates

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.4 mm (0.055 in)

I

If not within wear limit, replace.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-245

SAT155G

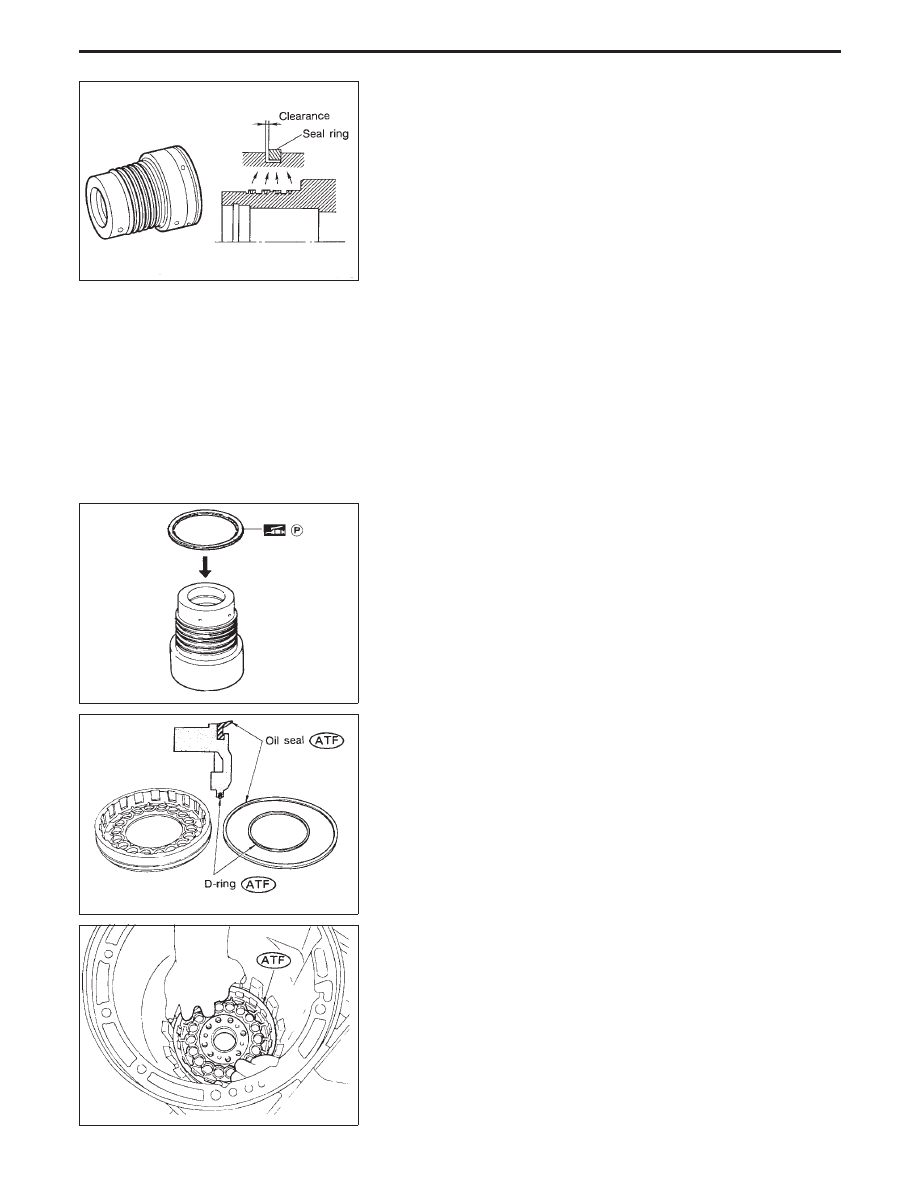

Low one-way clutch inner race

I

Check frictional surface of inner race for wear or damage.

I

Install new seal rings onto low one-way clutch inner race.

I

Be careful not to expand seal ring gap excessively.

I

Measure seal ring-to-groove clearance.

Inspection standard:

Standard value

0.10 - 0.30 mm (0.0039 - 0.0118 in)

Allowable limit

0.30 mm (0.0118 in)

I

If not within allowable limit, replace low one-way clutch inner
race.

SAT112B

ASSEMBLY

1.

Install needle bearing onto one-way clutch inner race.

I

Pay attention to its direction — Black surface goes to rear
side.

I

Apply petroleum jelly to needle bearing.

SAT879A

2.

Install oil seal and D-ring onto piston.

I

Apply ATF to oil seal and D-ring.

SAT880A

3.

Install piston by rotating it slowly and evenly.

I

Apply ATF to inner surface of transmission case.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-246

SAT881A

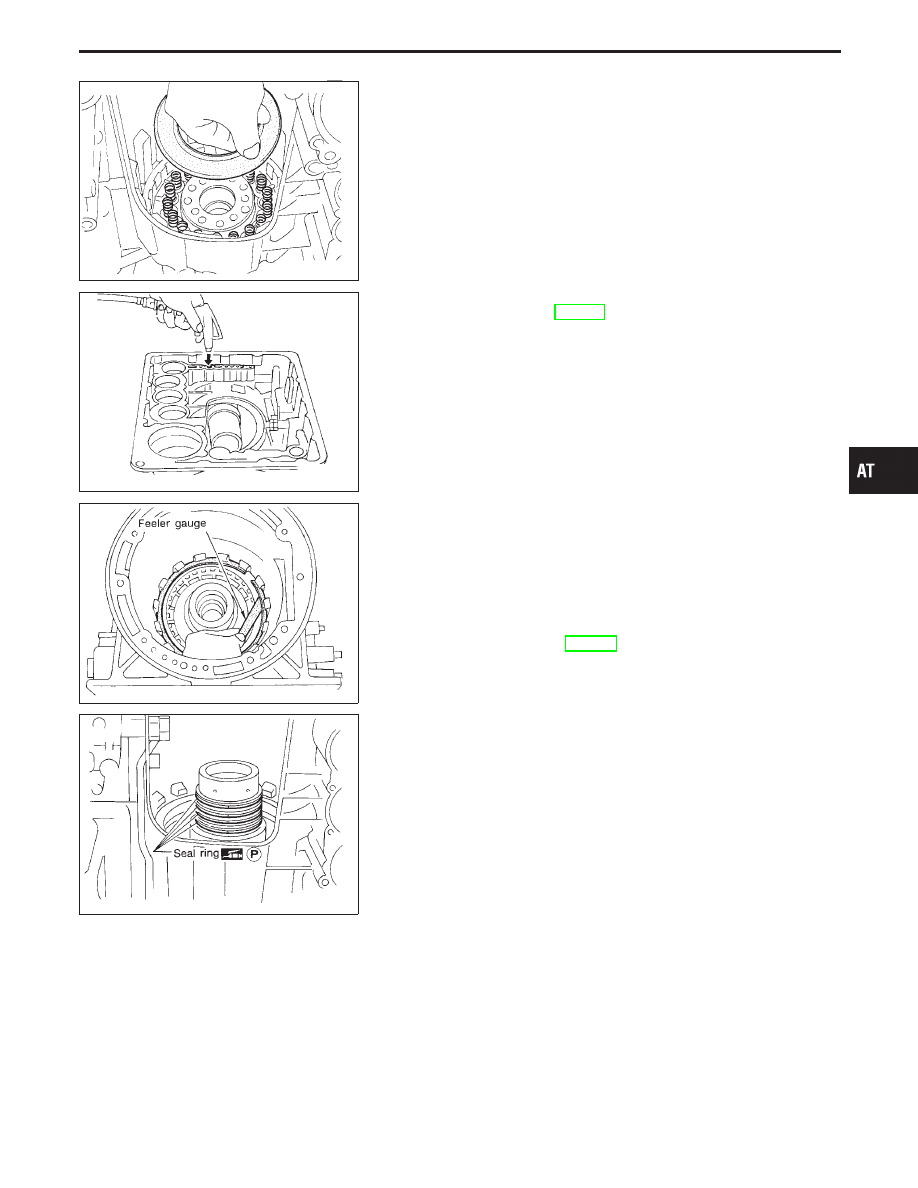

4.

Install return springs, spring retainer and low one-way clutch
inner race onto transmission case.

5.

Install dish plate, low and reverse brake drive plates, driven
plates and retaining plate.

6.

Install snap ring on transmission case.

SAT872A

7.

Check operation of low and reverse brake clutch piston. Refer
to “DISASSEMBLY”, AT-244.

SAT885A

8.

Measure clearance between retaining plate and snap ring. If
not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.50 - 0.80 mm (0.0197 - 0.0315 in)

Allowable limit

2.2 mm (0.087 in)

Retaining plate:

Refer to SDS, AT-279.

SAT884A

9.

Install low one-way clutch inner race seal ring.

I

Apply petroleum jelly to seal ring.

I

Make sure seal rings are pressed firmly into place and
held by petroleum jelly.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-247

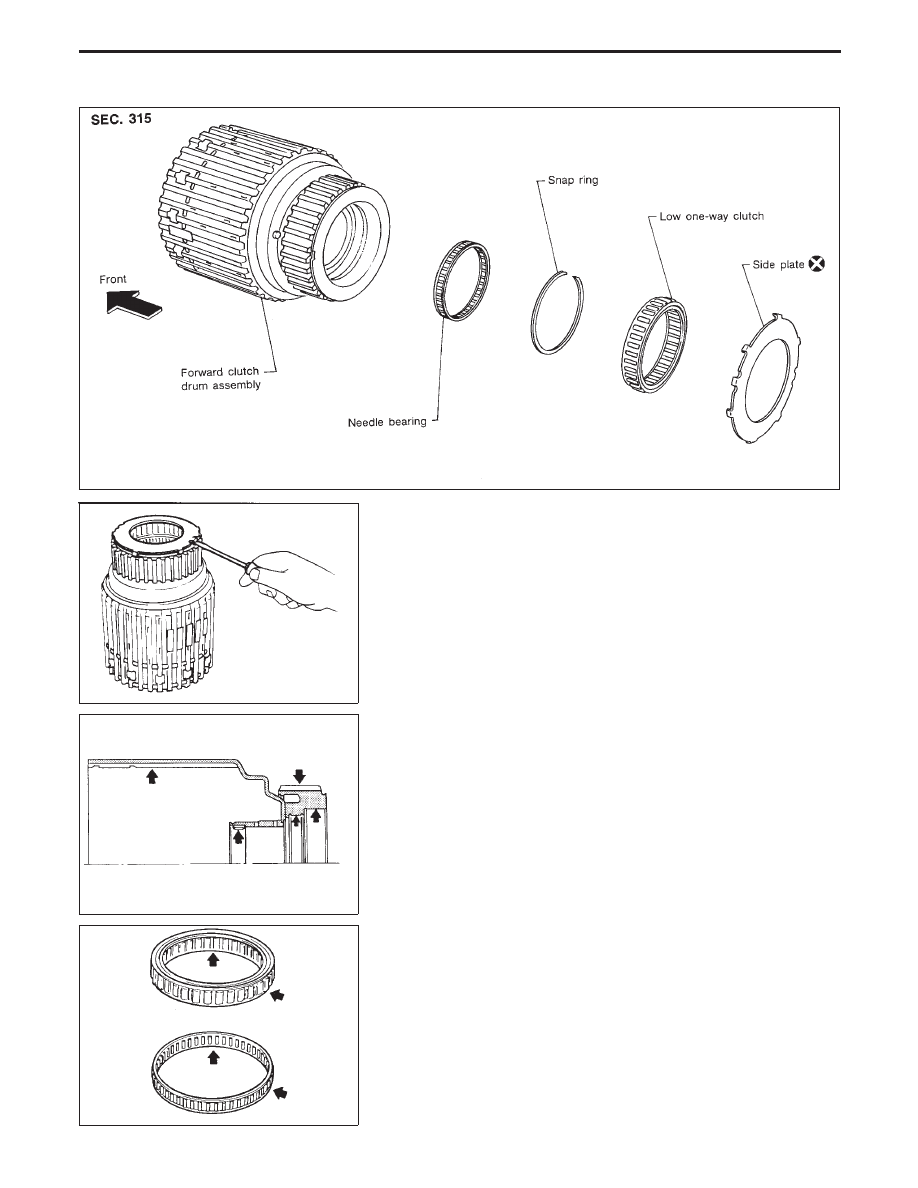

Forward Clutch Drum Assembly

SAT452AA

SAT453B

DISASSEMBLY

1.

Remove side plate from forward clutch drum.

2.

Remove low one-way clutch from forward clutch drum.

3.

Remove snap ring from forward clutch drum.

4.

Remove needle bearing from forward clutch drum.

SAT457B

INSPECTION

Forward clutch drum

I

Check spline portion for wear or damage.

I

Check frictional surfaces of low one-way clutch and needle
bearing for wear or damage.

SAT893A

Needle bearing and low one-way clutch

I

Check frictional surface for wear or damage.
