SAT912A

6.

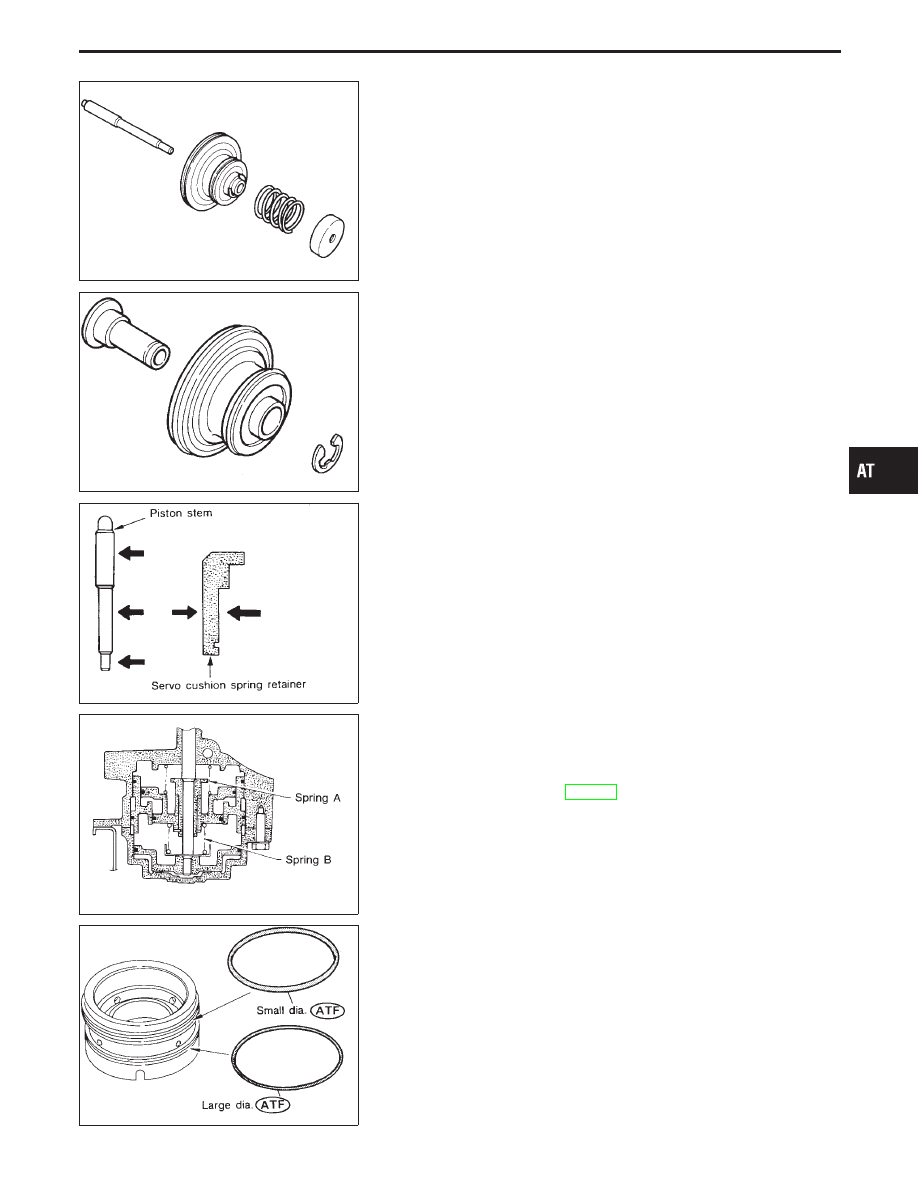

Remove servo piston spring retainer, return spring B and pis-
ton stem from band servo piston.

7.

Remove E-ring from band servo piston.

SAT914A

8.

Remove servo cushion spring retainer from band servo piston.

9.

Remove D-rings from band servo piston.

10. Remove O-rings from servo piston retainer.

SAT915A

INSPECTION

Pistons, retainers and piston stem

I

Check frictional surfaces for abnormal wear or damage.

SAT710H

Return springs

I

Check for deformation or damage. Measure free length and
outer diameter.

Inspection standard:

Refer to SDS, AT-277.

SAT917A

ASSEMBLY

1.

Install O-rings onto servo piston retainer.

I

Apply ATF to O-rings.

I

Pay attention to position of each O-ring.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-253

SAT918A

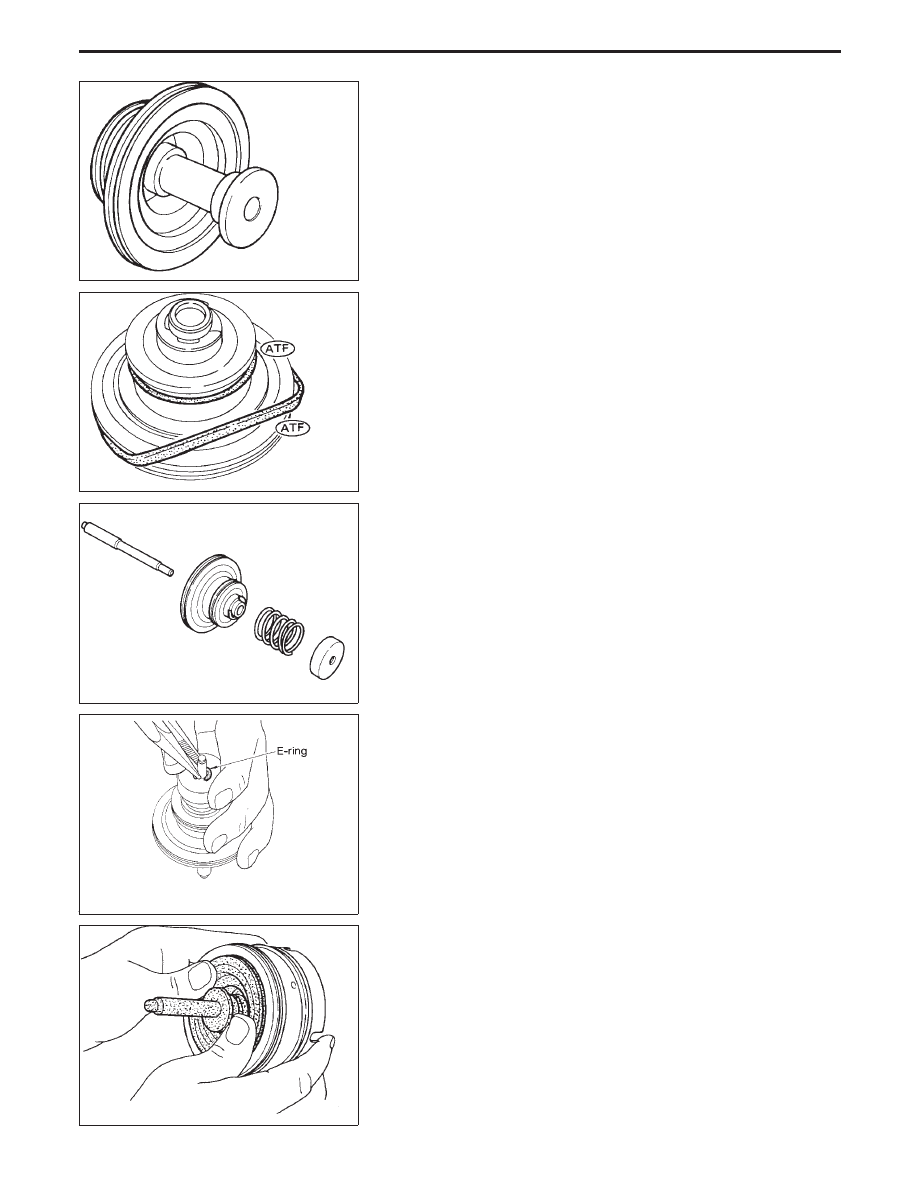

2.

Install servo cushion spring retainer onto band servo piston.

3.

Install E-ring onto servo cushion spring retainer.

SAT920A

4.

Install D-rings onto band servo piston.

I

Apply ATF to D-rings.

SAT912A

5.

Install servo piston spring retainer, return spring B and piston
stem onto band servo piston.

SAT921A

6.

Place piston stem end on a wooden block. While pushing
servo piston spring retainer down, install E-ring.

SAT922A

7.

Install band servo piston assembly onto servo piston retainer
by pushing it inward.

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-254

SAT923A

8.

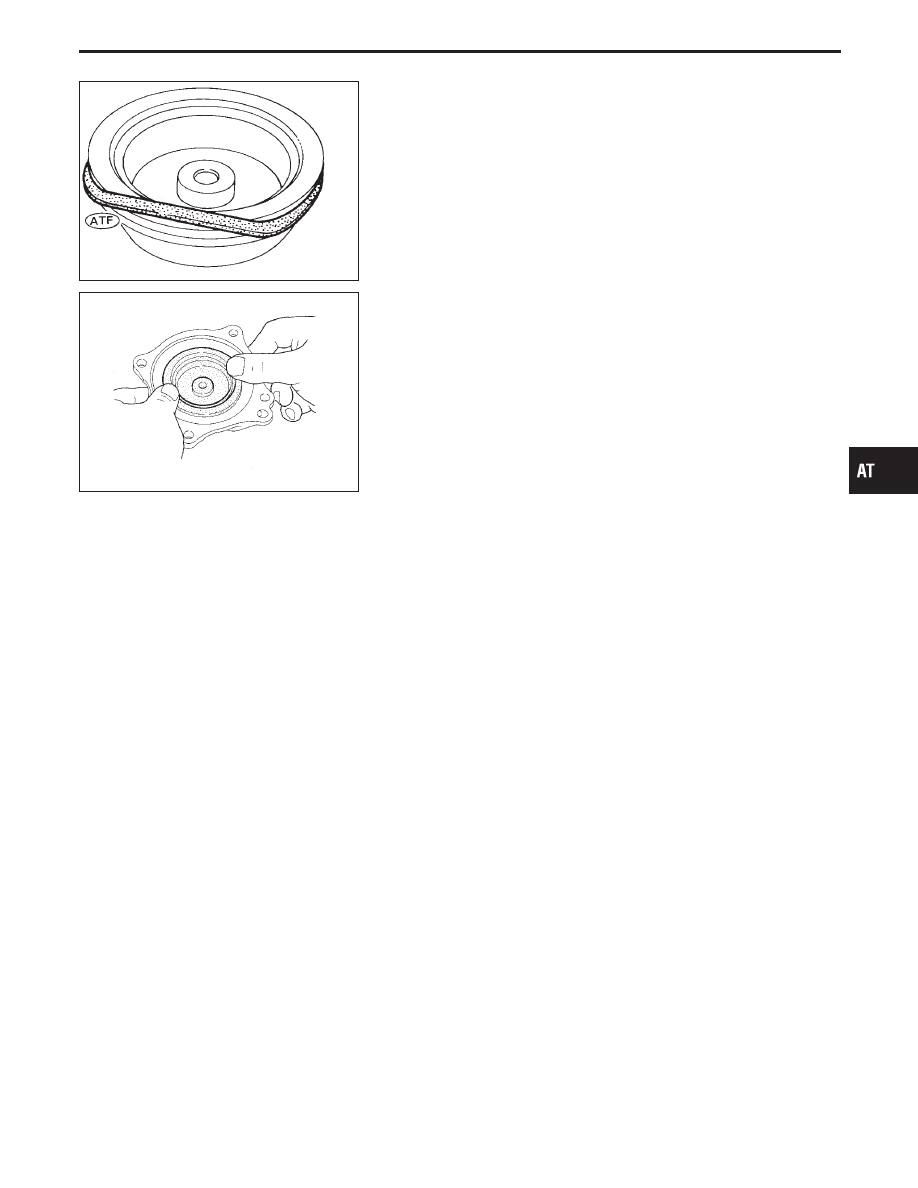

Install D-ring on OD band servo piston.

I

Apply ATF to D-ring.

SAT924A

9.

Install OD band servo piston onto servo piston retainer by
pushing it inward.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-255

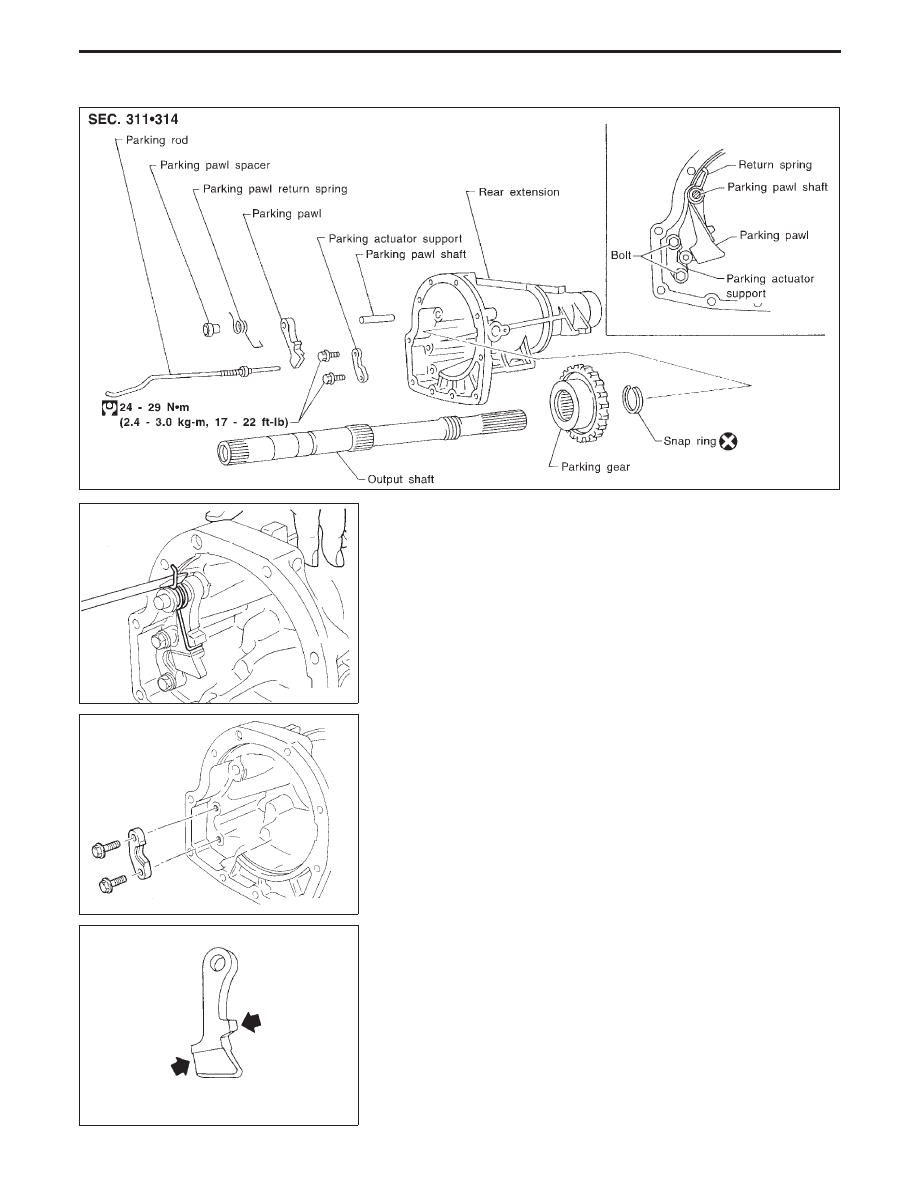

Parking Pawl Components

SAT630I

SAT226H

DISASSEMBLY

1.

Slide return spring to the front of rear extension flange.

SAT228H

2.

Remove return spring, pawl spacer and parking pawl from rear
extension.

3.

Remove parking pawl shaft from rear extension.

4.

Remove parking actuator support from rear extension.

SAT998G

INSPECTION

Parking pawl and parking actuator support

I

Check contact surface of parking rod for wear.
