A/T Communication Line

DESCRIPTION

The ECM and TCM provide mutual communication in relation to engine output control signal (ignition timing
retard signal) during rapid standing starts/acceleration. With this consistent real-time control, the shifting feel
is substantially improved.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

47*

R/L

LAN

—

—

*: This terminal is connected to the ECM.

ON BOARD DIAGNOSIS LOGIC

Diagnostic trouble code

Malfunction is detected when ...

Check item

(Possible cause)

: A/T COMM LINE

The ECM-A/T communication line is
open or shorted.

Harness or connector

: 12th judgement flicker

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR A/T COMM LINE

AT-157

SAT014K

SAT971J

SAT682I

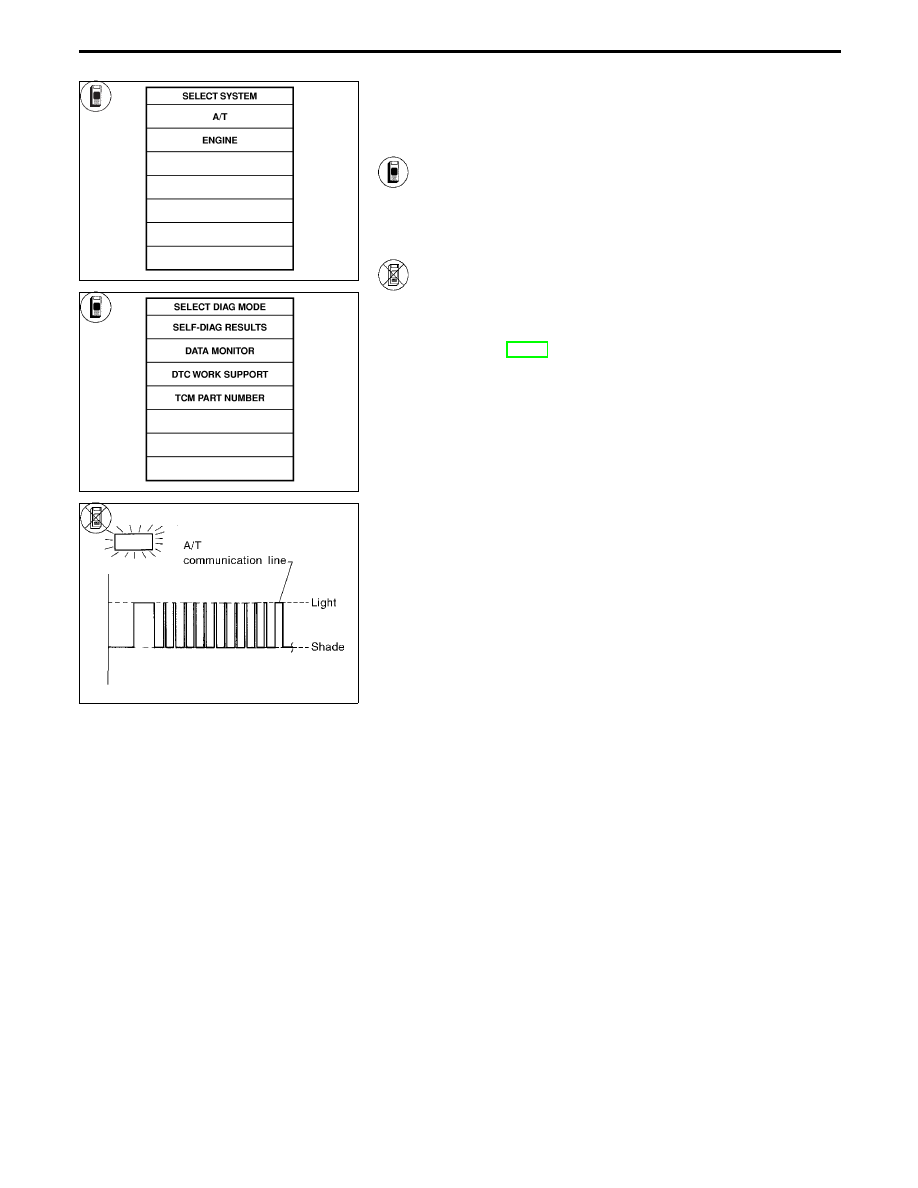

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode for “A/T” with CON-

SULT-II.

3) Wait at least 6 seconds or start engine and wait for at

least 6 seconds.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ OR ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1) Turn ignition switch “ON”.
2) Wait at least 6 seconds or start engine and wait for at

least 6 seconds.

3) Perform self-diagnosis.

Refer to TCM SELF-DIAGNOSTIC PROCEDURE (No
Tools), AT-49.

TROUBLE DIAGNOSIS FOR A/T COMM LINE

A/T Communication Line (Cont’d)

AT-158

SAT060JA

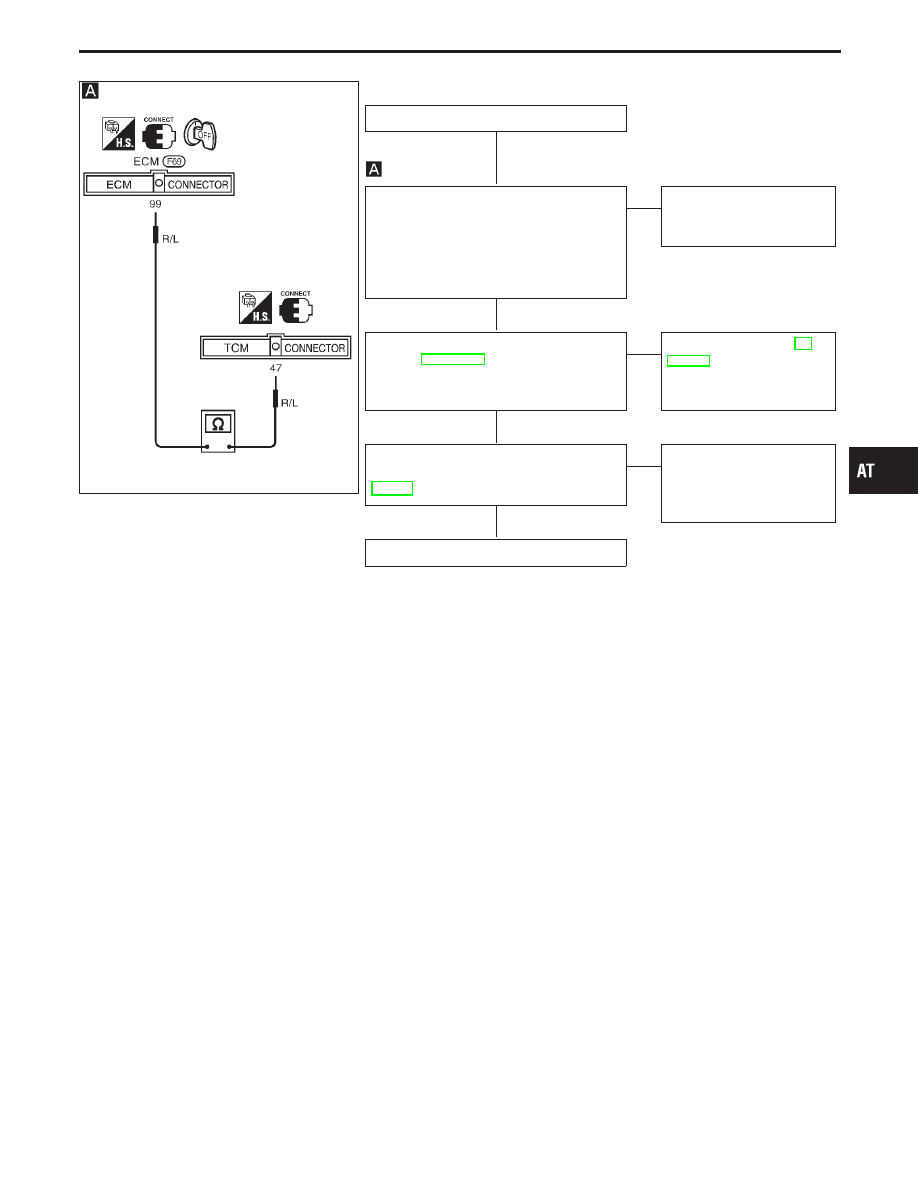

DIAGNOSTIC PROCEDURE

INSPECTION START

CHECK CIRCUIT BETWEEN TCM AND
ECM.
1. Turn ignition switch to “OFF” position.

2. Check continuity between TCM terminal

q

47

and ECM terminal

q

99

.

Continuity should exist.

OK

E

NG

Repair or replace harness
and connector between
TCM and ECM.

Perform self-diagnosis for engine control.
Refer to EC section [“Malfunction Indicator
Lamp (MIL)”, “ON BOARD DIAGNOSTIC
SYSTEM DESCRIPTION”].

OK

E

NG

Check ECM. Refer to EC
section “TROUBLE DIAG-
NOSIS FOR DTC P0600,
P1605”.

Perform DIAGNOSTIC TROUBLE CODE
(DTC) CONFIRMATION PROCEDURE,
AT-158.

OK

E

NG

If NG, recheck TCM pin
terminals for damage or
loose connection with har-
ness connector.

INSPECTION END

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSIS FOR A/T COMM LINE

A/T Communication Line (Cont’d)

H

H

H

H

AT-159

SEC220B

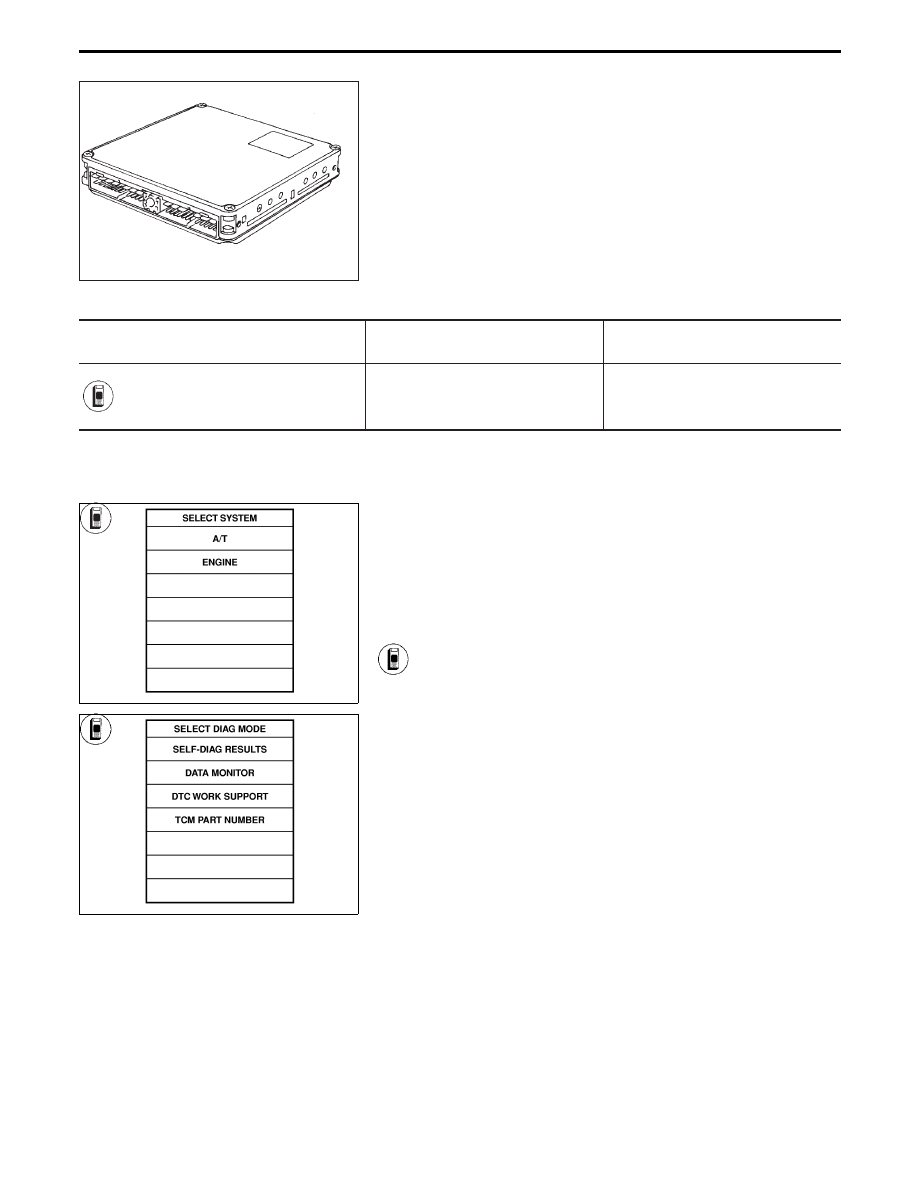

TCM (Transmission Control Module)

DESCRIPTION

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

ON BOARD DIAGNOSIS LOGIC

Diagnostic trouble code

Malfunction is detected when ...

Check item

(Possible cause)

:

CONTROL UNIT (RAM)

TCM memory (RAM) or (ROM) is mal-
functioning.

TCM

CONTROL UNIT (ROM)

SAT014K

SAT971J

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.

1) Turn ignition switch “ON” and select “DATA MONITOR”

mode for A/T with CONSULT-II.

2) Start engine.
3) Run engine for at least 2 seconds at idle speed.

CONTROL UNIT (RAM), CONTROL UNIT (ROM)

AT-160
