DIAGNOSTIC PROCEDURE

INSPECTION START

1) Turn ignition switch “ON” and

select “SELF DIAG RESULTS”
mode for A/T with CONSULT-II.

2) Touch “ERASE”.

PERFORM DIAGNOSTIC TROUBLE
CODE (DTC) CONFIRMATION PROCE-
DURE.
See previous page.

Is the “CONTROL UNIT (RAM) or CON-
TROL UNIT (ROM)” displayed again?

No

E

Yes

Replace TCM.

INSPECTION END

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

CONTROL UNIT (RAM), CONTROL UNIT (ROM)

TCM (Transmission Control Module) (Cont’d)

H

H

H

H

AT-161

SAT909I

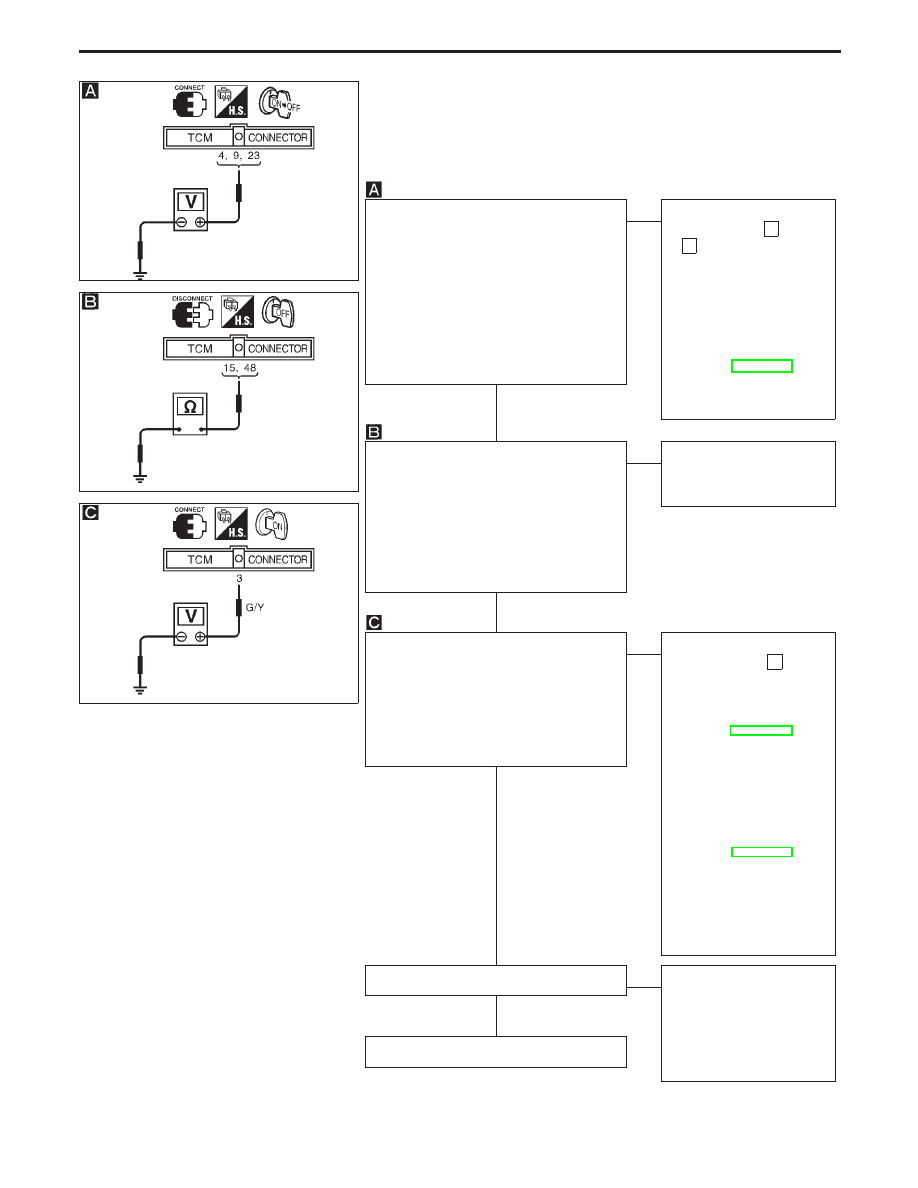

1. O/D OFF Indicator Lamp Does Not Come On

SYMPTOM:

O/D OFF indicator lamp does not come on for about 2 seconds
when turning ignition switch to “ON”.

SAT910I

SAT103J

CHECK TCM POWER SOURCE.
1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between TCM terminals

q

4

,

q

9

,

q

23

and ground.

Voltage: Battery voltage

3. Turn ignition switch to “OFF” position.
4. Check voltage between TCM terminal

q

23

and ground.

Voltage: Battery voltage

OK

E

NG

Check the following items:

I

10A fuse [No.

18

and

28

, located in the fuse

block (J/B)]

I

Harness for short or
open between ignition
switch and TCM (Main
harness)

I

Ignition switch
Refer to EL section
(“POWER SUPPLY
ROUTING”).

CHECK TCM GROUND CIRCUIT.
1. Turn ignition switch to “OFF” position.
2. Disconnect TCM harness connector.
3. Check continuity between TCM termi-

nals

q

15

,

q

48

and ground.

Continuity should exist.
If OK, check harness for short to
ground and short to power.

OK

E

NG

Repair open circuit or short
to ground or short to power
in harness or connectors.

CHECK LAMP CIRCUIT.
1. Turn ignition switch to “ON” position.
2. Set overdrive control switch to “ON”

position.

3. Check voltage between TCM terminal

q

3

and ground.

Voltage: Battery voltage

OK

E

NG

Check the following items:

I

7.5A fuse [No.

4

,

located in the fuse block
(J/B)]

I

O/D OFF indicator lamp
Refer to EL section
(“WARNING LAMPS”).

I

Harness for short or
open between ignition
switch and O/D OFF
indicator lamp (Main har-
ness)
Refer to EL section
(“POWER SUPPLY
ROUTING”).

I

Harness for short or
open between O/D OFF
indicator lamp and TCM

Check again.

OK

E

NG

1. Perform TCM input/

output signal inspection.

2. If NG, recheck TCM pin

terminals for damage or
loose connection with
harness connector.

INSPECTION END

TROUBLE DIAGNOSES FOR SYMPTOMS

H

H

H

H

H

AT-162

SAT367J

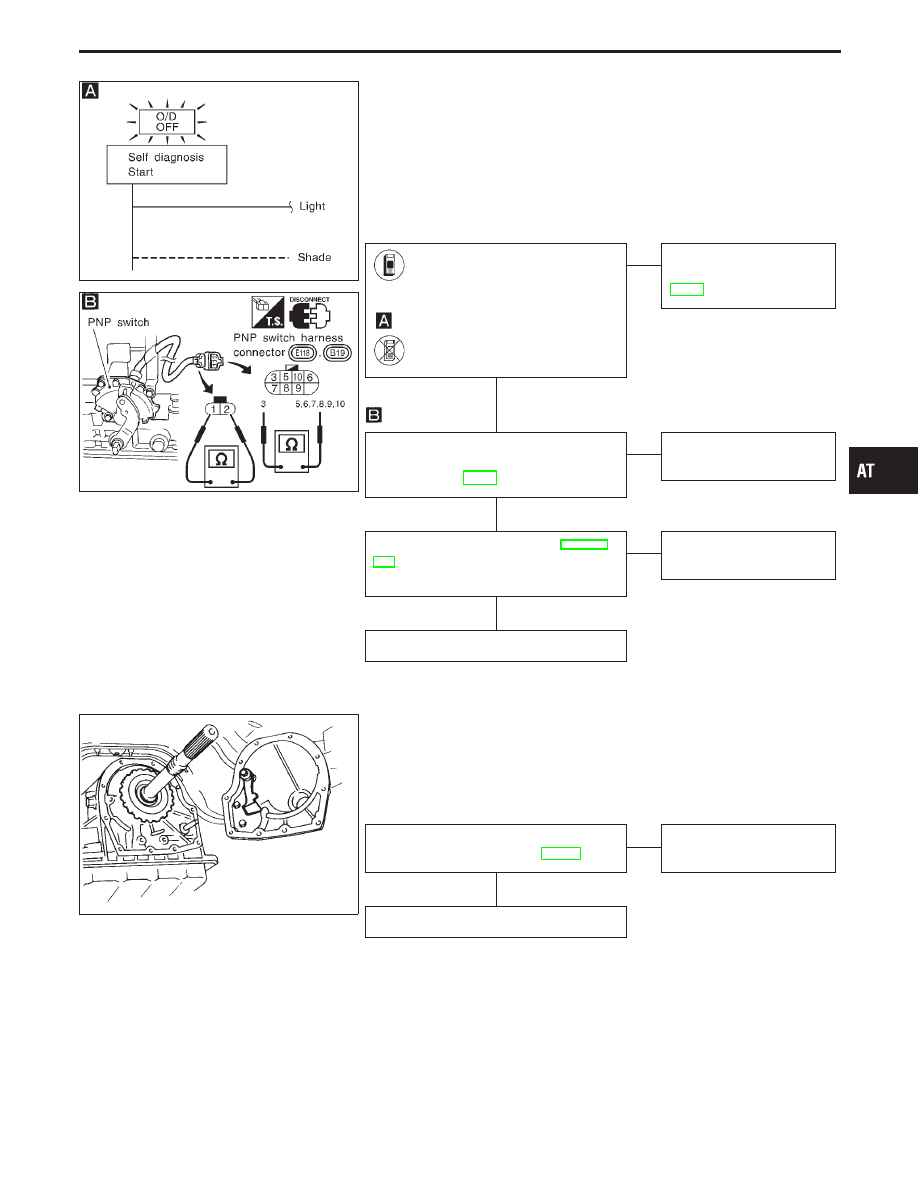

2. Engine Cannot Be Started In “P” and “N”
Position

SYMPTOM:

I

Engine cannot be started with selector lever in “P” or “N”
position.

I

Engine can be started with selector lever in “D”, “2”, “1”
or “R” position.

SAT051JA

Does “TCM INPUT SIGNALS” in
“DATA MONITOR” show damage
to PNP switch circuit?

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

Does self-diagnosis show damage
to PNP switch circuit?

No

E

Yes

Check PNP switch circuit.
Refer to “DTC P0705”,
AT-81.

Check for short or open of PNP switch
2-pin connector. Refer to “COMPONENT
INSPECTION”, AT-84.

OK

E

NG

Repair or replace PNP
switch.

Check starting system. Refer to EL sec-
tion
(“System Description”, “STARTING
SYSTEM”).

OK

E

NG

Repair or replace damaged
parts.

INSPECTION END

SAT133B

3. In “P” Position, Vehicle Moves Forward Or
Backward When Pushed

SYMPTOM:

Vehicle moves when it is pushed forward or backward with
selector lever in “P” position.

Check parking components. Refer to
“Parking Pawl Components”, AT-256.

OK

E

NG

Repair or replace damaged
parts.

INSPECTION END

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

H

H

H

H

AT-163

SAT367J

4. In “N” Position, Vehicle Moves

SYMPTOM:

Vehicle moves forward or backward when selecting “N” posi-
tion.

SAT578I

SAT638A

SAT171B

Does “TCM INPUT SIGNALS” in
“DATA MONITOR” show damage
to PNP switch circuit?

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

Does self-diagnosis show damage
to PNP switch circuit?

No

E

Yes

Check PNP switch circuit.
Refer to “DTC P0705”,
AT-81.

Check control linkage. Refer to AT-197.

OK

E

NG

Adjust control linkage.
Refer to AT-197.

Check A/T fluid level again.

OK

E

NG

Refill ATF.

1. Remove oil pan.
2. Check A/T fluid condition.

OK

E

NG

1. Disassemble A/T.
2. Check the following

items:

I

Forward clutch assembly

I

Overrun clutch assembly

I

Reverse clutch assembly

Check again.

OK

E

NG

1. Perform TCM input/

output signal inspection.

2. If NG, recheck TCM pin

terminals for damage or
loose connection with
harness connector.

INSPECTION END

TROUBLE DIAGNOSES FOR SYMPTOMS

H

H

H

H

H

H

AT-164
