obstructing the sunlight does not cause any change in the A/C
system operation. On the other hand, shortly after entering a long
tunnel, the system will recognize the change in sunload, and the
system will react accordingly.

SHA715F

DIAGNOSTIC PROCEDURE

NHHA0223

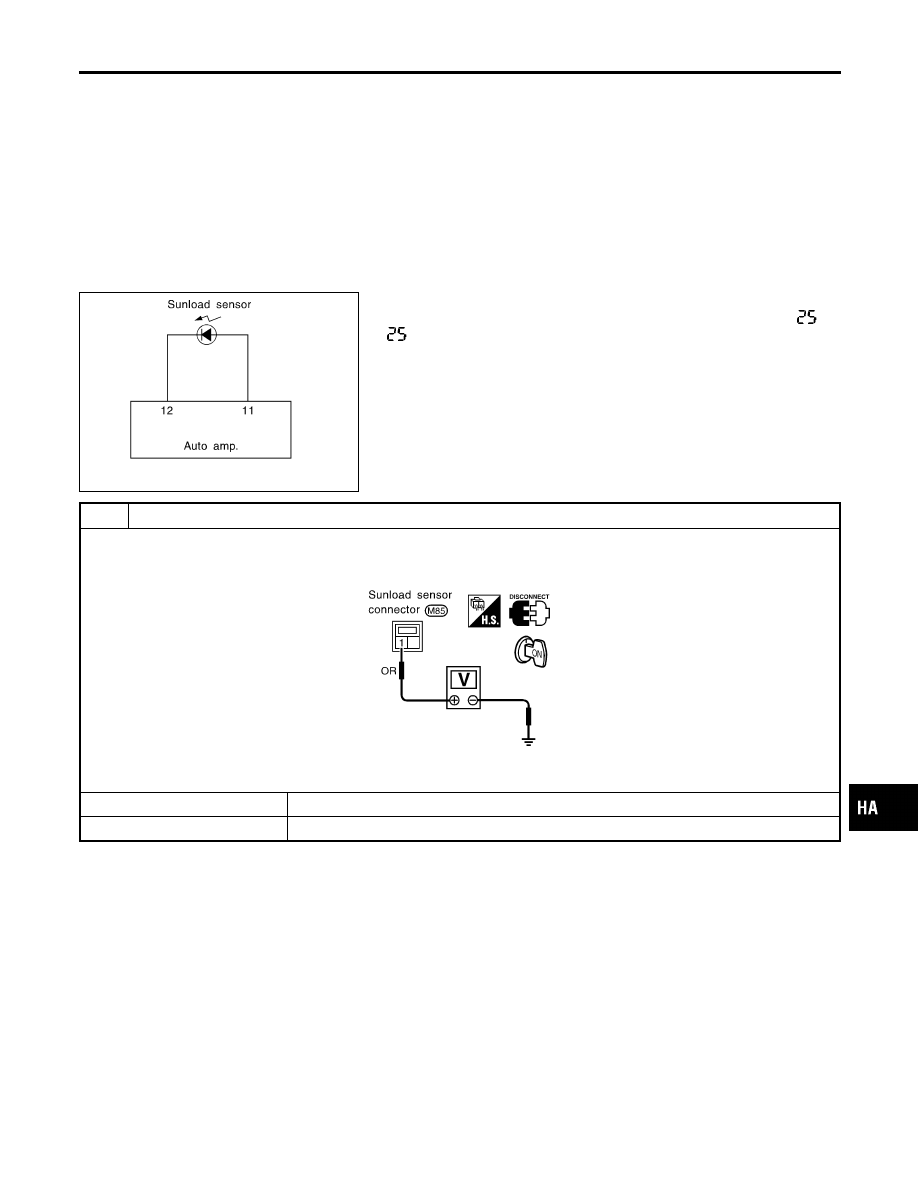

SYMPTOM: Sunload sensor circuit is open or shorted. (

or

−

is indicated on the display as a result of conducting Self-

diagnosis STEP-2.)

1

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND GROUND

Disconnect sunload sensor harness connector.
Do approx. 5 volts exist between sunload sensor harness connector M85 terminal No. 1 and ground?

RHA062GD

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Sunload Sensor Circuit (Cont’d)

HA-101

2

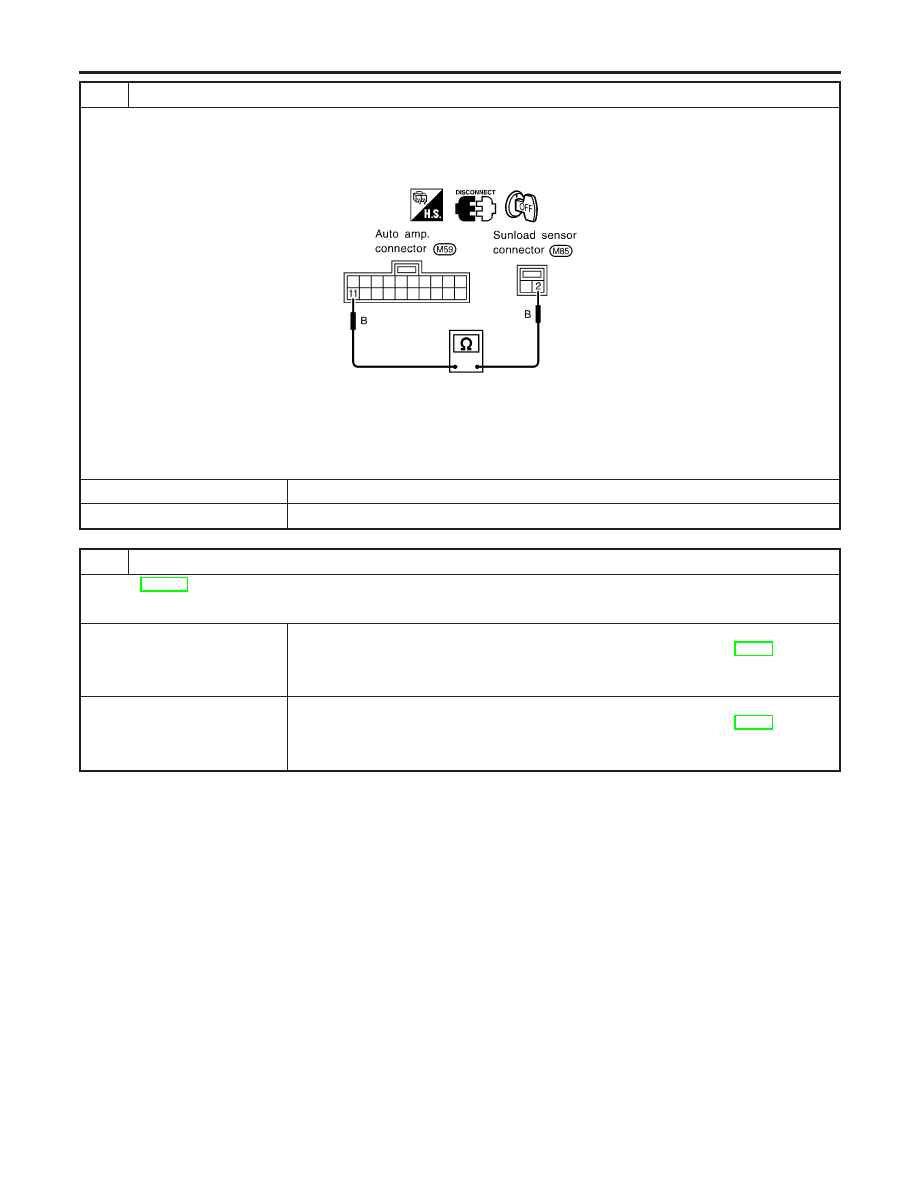

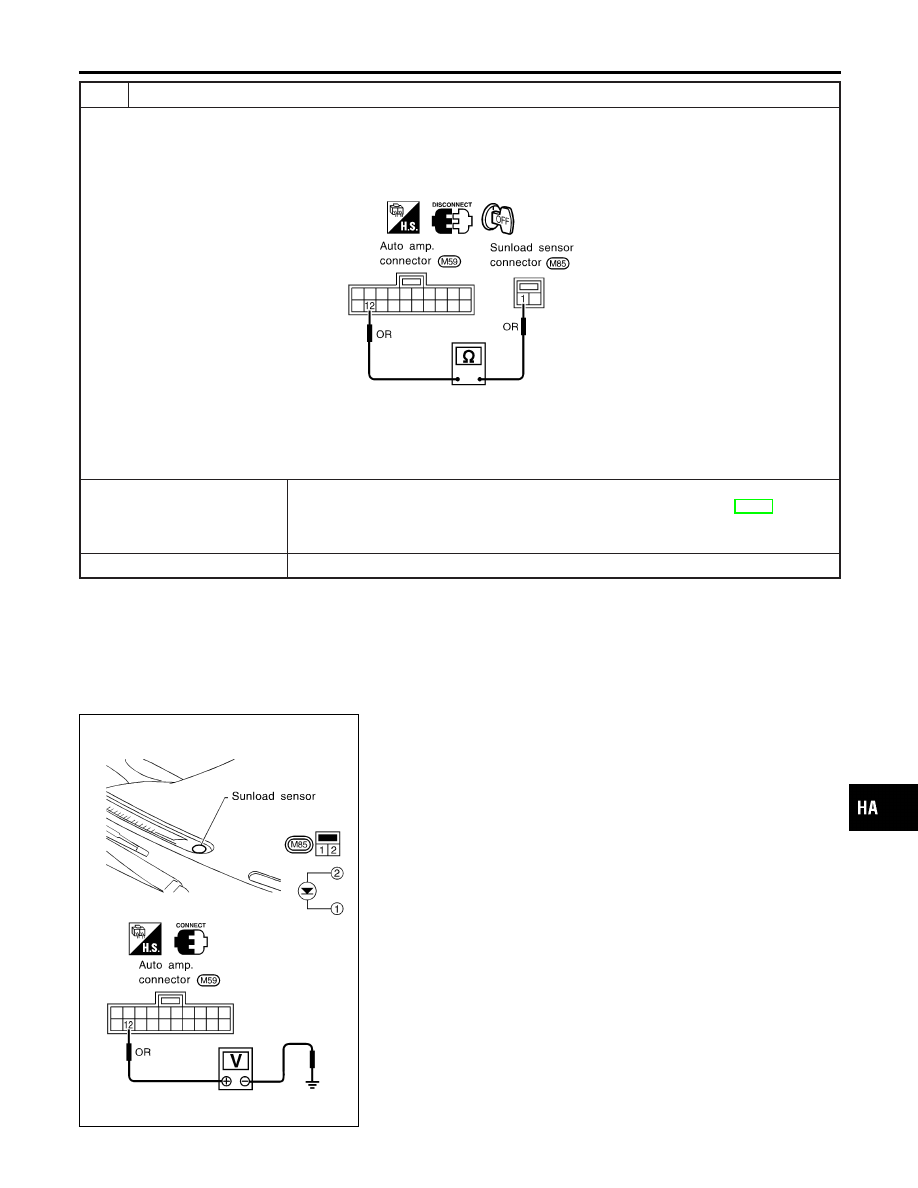

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND AUTO AMP.

1. Disconnect auto amp. harness connector.
2. Check circuit continuity between sunload sensor harness connector M85 terminal No. 2 and auto amp. harness con-

nector M59 terminal No. 11.

RHA483GG

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

3

CHECK SUNLOAD SENSOR

Refer to HA-103.

OK or NG

OK

©

1. Replace auto amp.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP-2.
Confirm that code No. 20 is displayed.

NG

©

1. Replace sunload sensor.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP-2.
Confirm that code No. 20 is displayed.

TROUBLE DIAGNOSES

Sunload Sensor Circuit (Cont’d)

HA-102

4

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND AUTO AMP.

1. Disconnect auto amp. harness connector.
2. Check circuit continuity between sunload sensor harness connector M85 terminal No. 1 and auto amp. harness con-

nector M59 terminal No. 12.

RHA484GE

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

1. Replace auto amp.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP-2.
Confirm that code No. 20 is displayed.

NG

©

Repair harness or connector.

RHA416H

COMPONENT INSPECTION

NHHA0224

Sunload Sensor

NHHA0224S01

Measure voltage between auto amp. terminal 12 and ground.
If NG, replace sunload sensor.

I

When checking sunload sensor, select a place where sun
shines directly on it.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Sunload Sensor Circuit (Cont’d)

HA-103

SHA930E

RHA584E

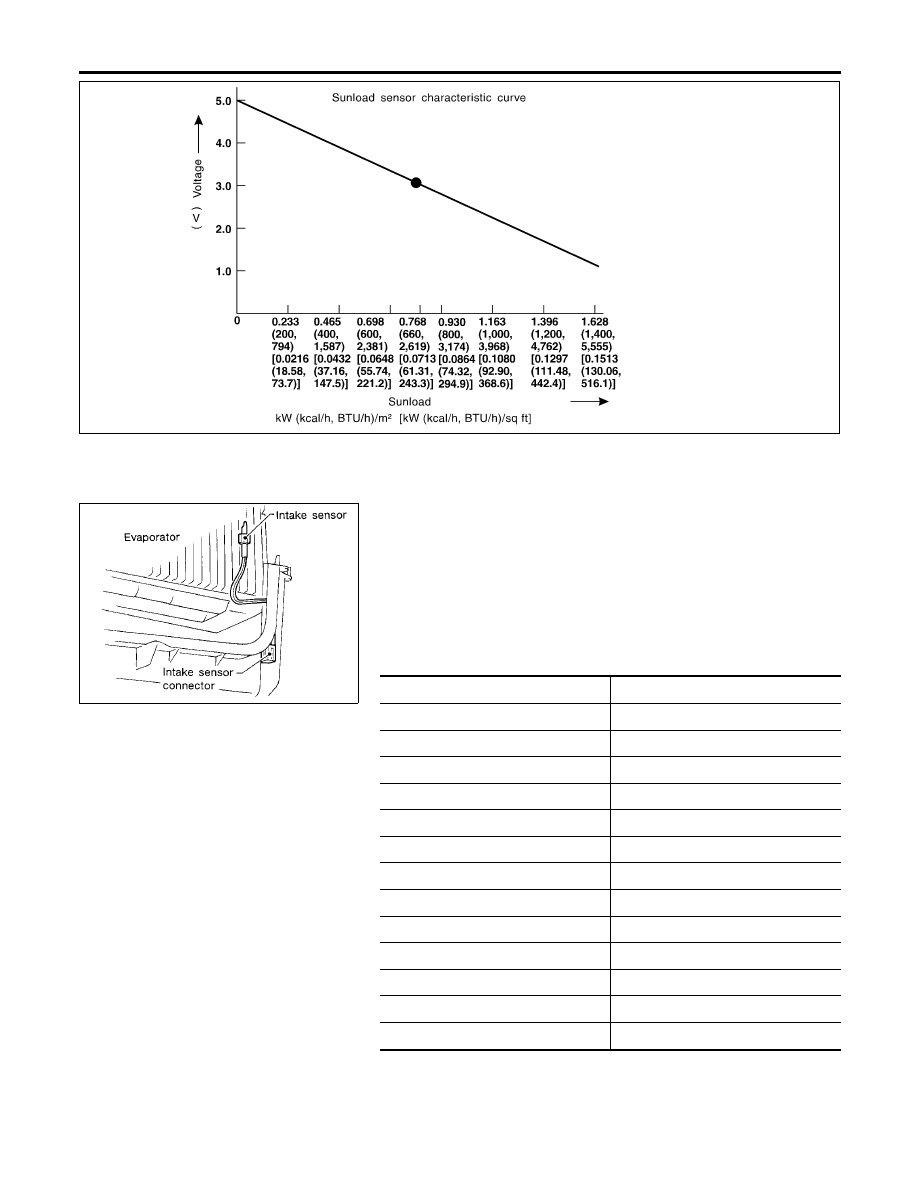

Intake Sensor Circuit

COMPONENT DESCRIPTION

NHHA0225

Intake Sensor

NHHA0225S01

The intake sensor is located on the cooling unit. It converts tem-
perature of air after it passes through the evaporator into a resis-
tance value which is then input to the auto amp.
After disconnecting intake sensor harness connector, measure
resistance between terminals 1 and 2 at sensor harness side, using
the table below.

Temperature °C (°F)

Resistance k

Ω

−15 (5)

12.73

−10 (14)

9.92

−5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

If NG, replace intake sensor.
