2

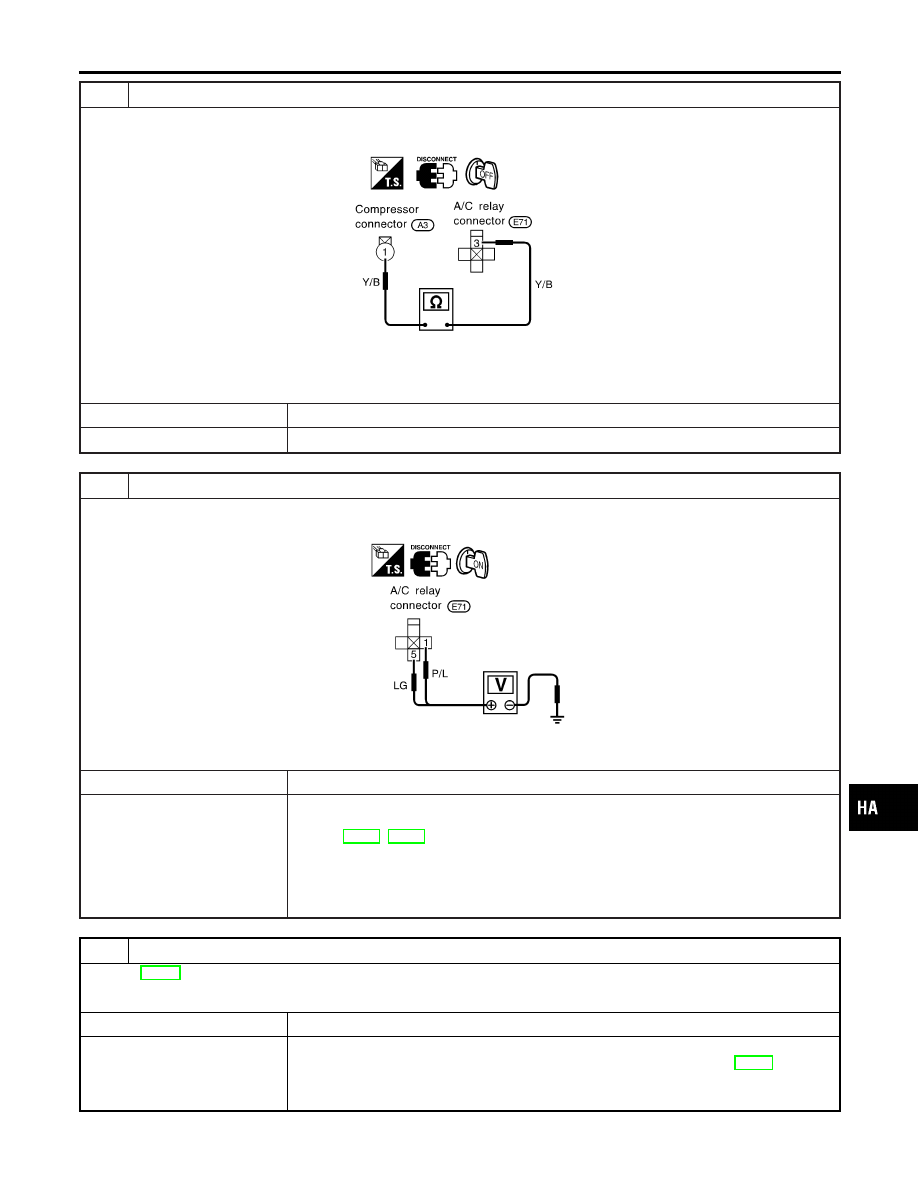

CHECK CIRCUIT CONTINUITY BETWEEN A/C RELAY AND COMPRESSOR

Check circuit continuity between A/C relay harness connector E71 terminal No. 3 and compressor harness connector A3
terminal No. 1.

RHA400HA

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

3

CHECK POWER SUPPLY FOR A/C RELAY

Disconnect A/C relay.
Do approx. 12 volts exist between A/C relay harness connector E71 terminal Nos. 1, 5 and ground?

RHA401H

Yes or No

Yes

©

GO TO 4.

No

©

Check power supply circuit and 10A fuses [No. 28 located in the fuse block (J/B)
and No. 66 located in the fuse and fusible link box].
Refer to EL-12, EL-16, “Wiring Diagram — POWER —”.

I

If OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

4

CHECK A/C RELAY AFTER DISCONNECTING IT

Refer to HA-80.

OK or NG

OK

©

Reconnect A/C relay. And GO TO 5.

NG

©

1. Replace A/C relay.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP-4.
Confirm that magnet clutch operation is normal.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-77

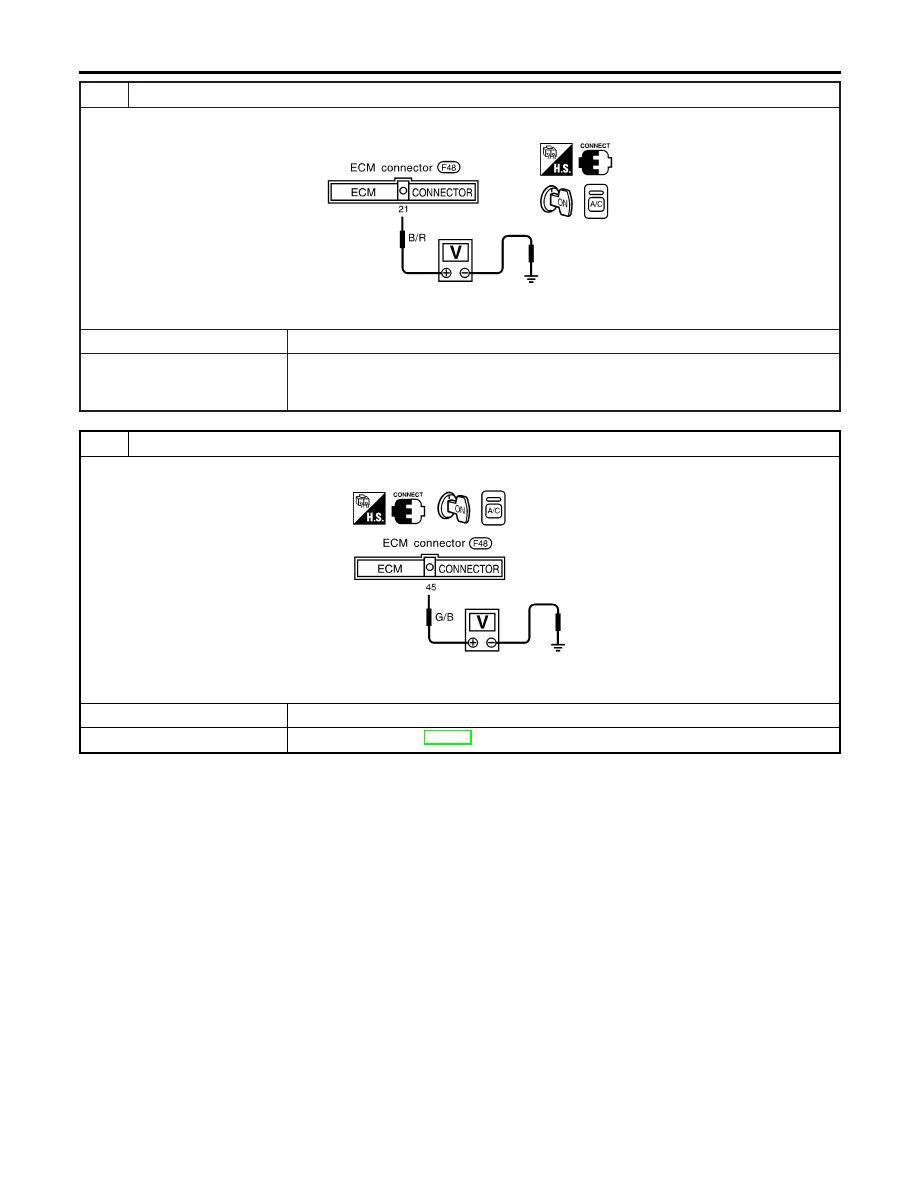

5

CHECK COIL SIDE CIRCUIT OF A/C RELAY

Do approx. 12 volts exist between ECM harness connector F48 terminal No. 21 and ground?

RHA081I

Yes or No

Yes

©

GO TO 6.

No

©

Disconnect A/C relay.
Disconnect ECM harness connector.
GO TO 9.

6

CHECK VOLTAGE FOR ECM

Do approx. 5 volts exist between ECM harness connector F48 terminal No. 45 and ground?

RHA701FI

Yes or No

Yes

©

GO TO 7.

No

©

Check ECM. Refer to EC-137, “ECM Terminals and Reference Value”.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-78

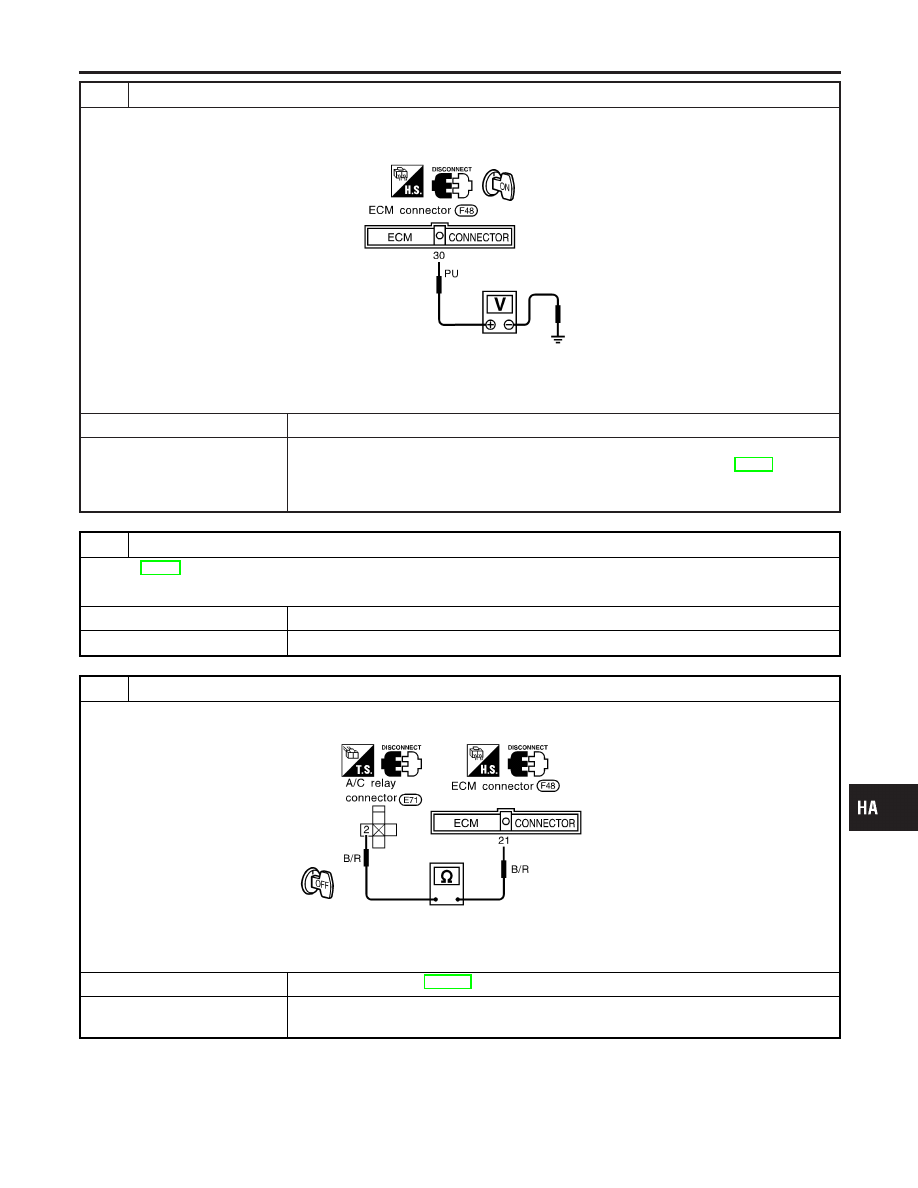

7

CHECK REFRIGERANT PRESSURE SENSOR INPUT SIGNAL

Do approx. 5 volts exist between ECM harness connector F48 terminal No. 30 and ground?

SHA608F

Yes or No

Yes

©

GO TO 8.

No

©

1. Repair harness or connector.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP-4.
Confirm that magnet clutch operation is normal.

8

CHECK REFRIGERANT PRESSURE SENSOR

Refer to HA-80.

OK or NG

OK

©

GO TO 9.

NG

©

Replace refrigerant pressure sensor.

9

CHECK CIRCUIT CONTINUITY BETWEEN A/C RELAY AND ECM

Check circuit continuity between A/C relay harness connector E71 terminal No. 2 and ECM harness connector F48 termi-
nal No. 21.

RHA082I

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

Check ECM. Refer to EC-137, “ECM Terminals and Reference Value”.

NG

©

Repair harness or connector.
Replace auto amp.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-79

SEF090M

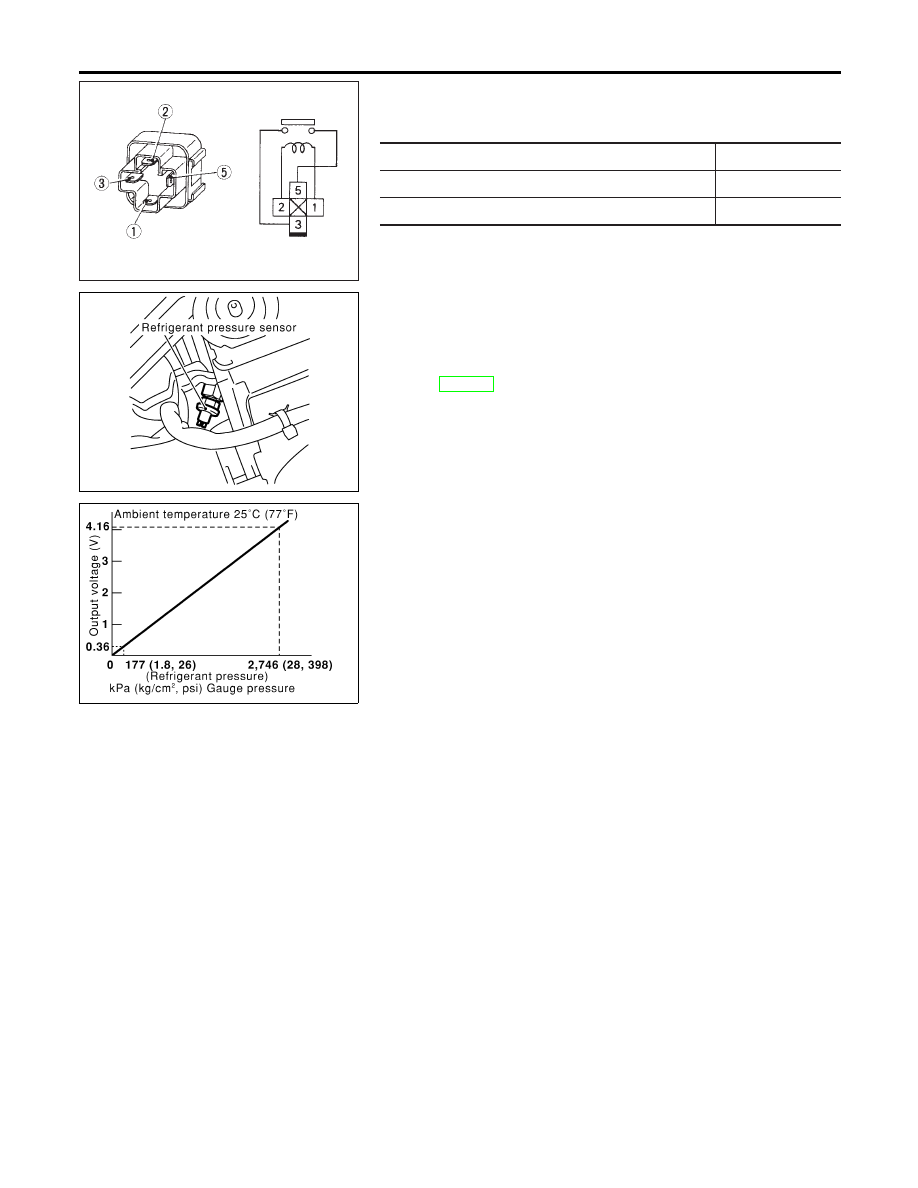

COMPONENT INSPECTION

NHHA0204

A/C Relay

NHHA0204S01

Check continuity between terminal Nos. 3 and 5.

Conditions

Continuity

12V direct current supply between terminal Nos. 1 and 2

Yes

No current supply

No

If NG, replace relay.

RHA067I

SHA315F

Refrigerant Pressure Sensor

NHHA0204S02

Make sure that higher A/C refrigerant pressure results in higher
refrigerant-pressure sensor output voltage.
Check voltage between ECM harness connector F48 terminal No.
81 (W) and ground.
Refer to EC-719, “Diagnostic Procedure”.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-80
