9

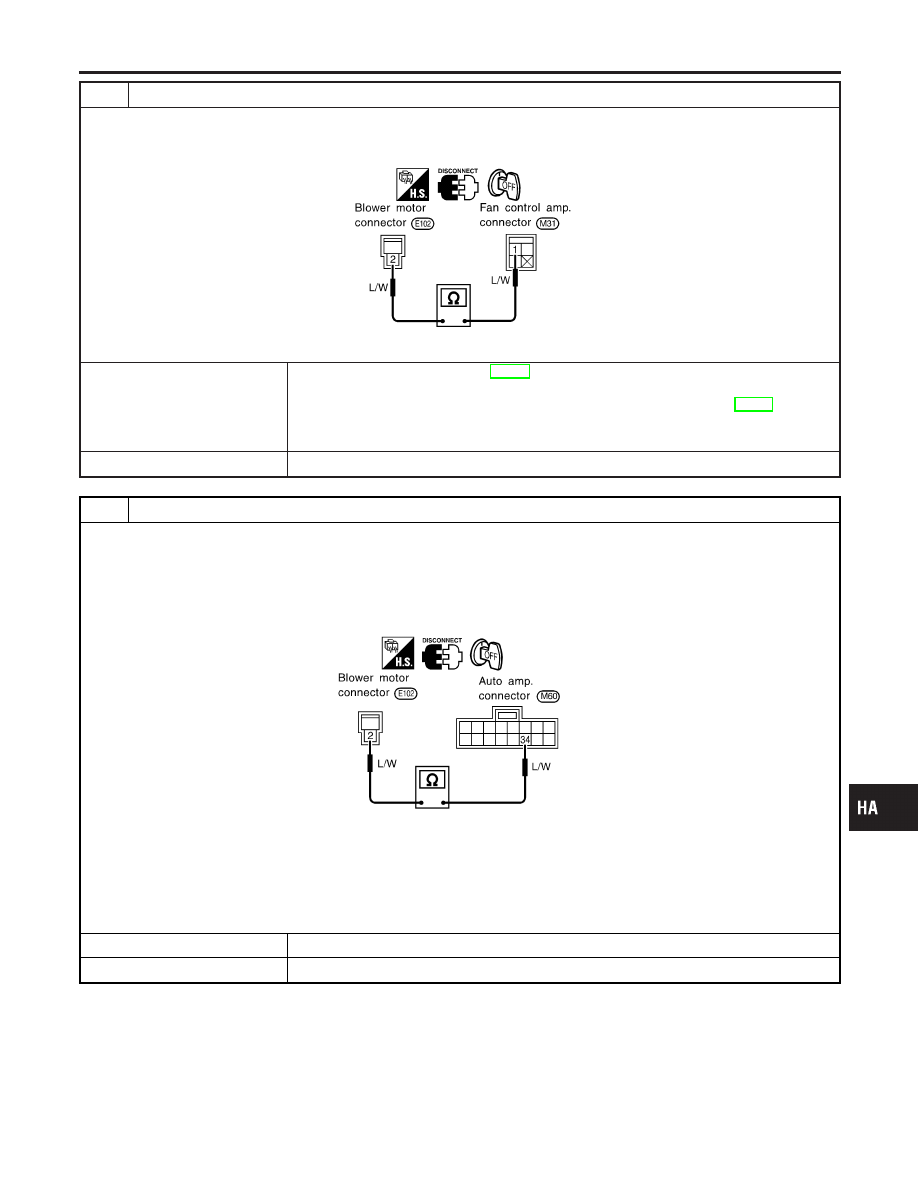

CHECK CIRCUIT CONTINUITY BETWEEN BLOWER MOTOR AND FAN CONTROL AMP.

Disconnect blower motor connector and fan control amp. connector.
Check circuit continuity between blower motor harness connector E102 terminal No. 2 and fan control amp. harness con-
nector M31 terminal No. 1.

RHA397H

OK or NG

OK

©

Check blower motor. (Refer to HA-74.)
1. If NG, replace blower motor.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP-4.
Confirm that blower motor operation is normal.

NG

©

Repair harness or connector.

10

CHECK BLOWER MOTOR CIRCUIT BETWEEN BLOWER MOTOR AND AUTO AMP.

Check circuit continuity between blower motor harness connector E102 terminal No. 2 and auto amp. harness connector
M60 terminal No. 34.

SHA372F

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

INSPECTION END

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-73

RHA941F

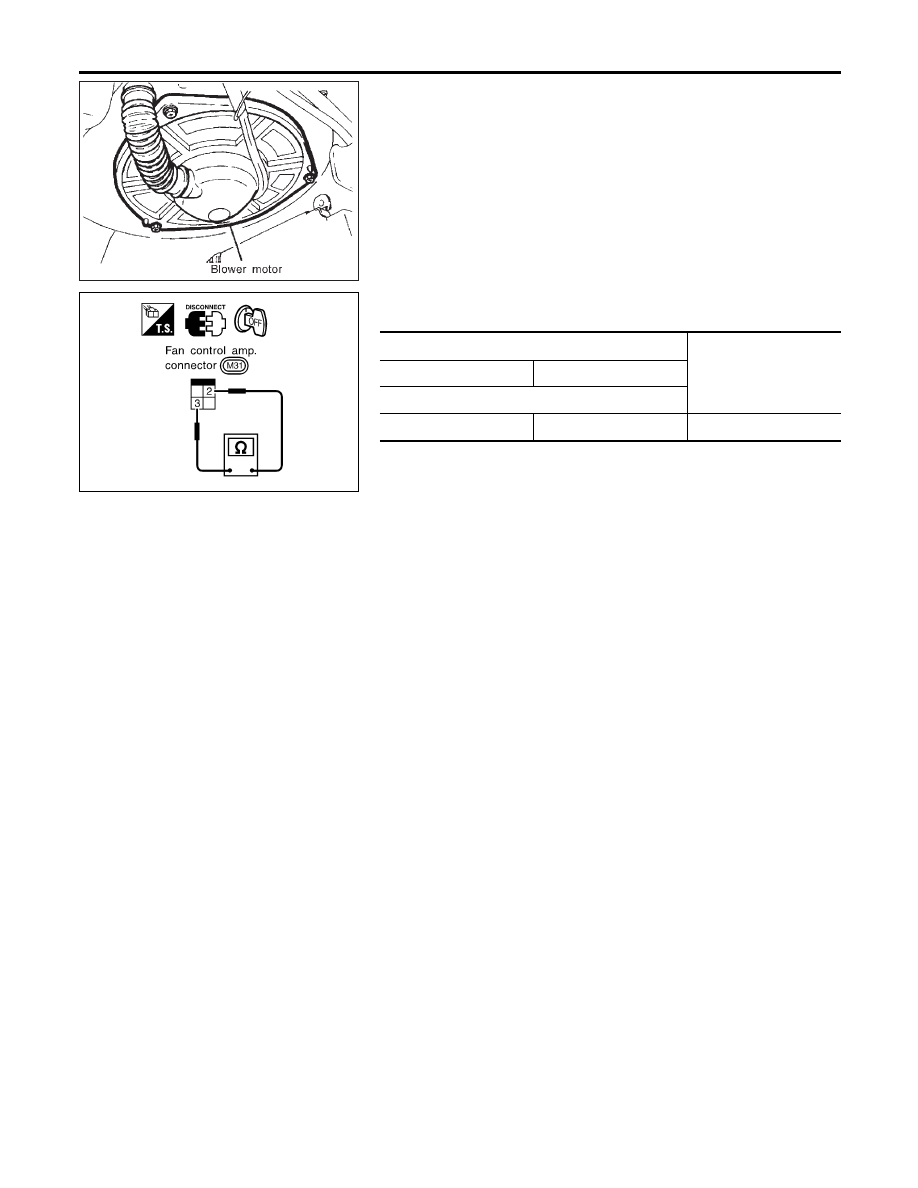

COMPONENT INSPECTION

NHHA0200

Blower Motor

NHHA0200S01

Confirm smooth rotation of the blower motor.

I

Ensure that there are no foreign particles inside the intake unit.

RHA787H

Fan Control Amp.

NHHA0200S02

Check continuity between terminal Nos. 2 and 3.

Ohmmeter terminal

Continuity

(+)

(−)

Terminal No.

2

3

Yes

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-74

Magnet Clutch

TROUBLE DIAGNOSIS PROCEDURE FOR MAGNET CLUTCH

=NHHA0201

SYMPTOM:

I

Magnet clutch does not engage.

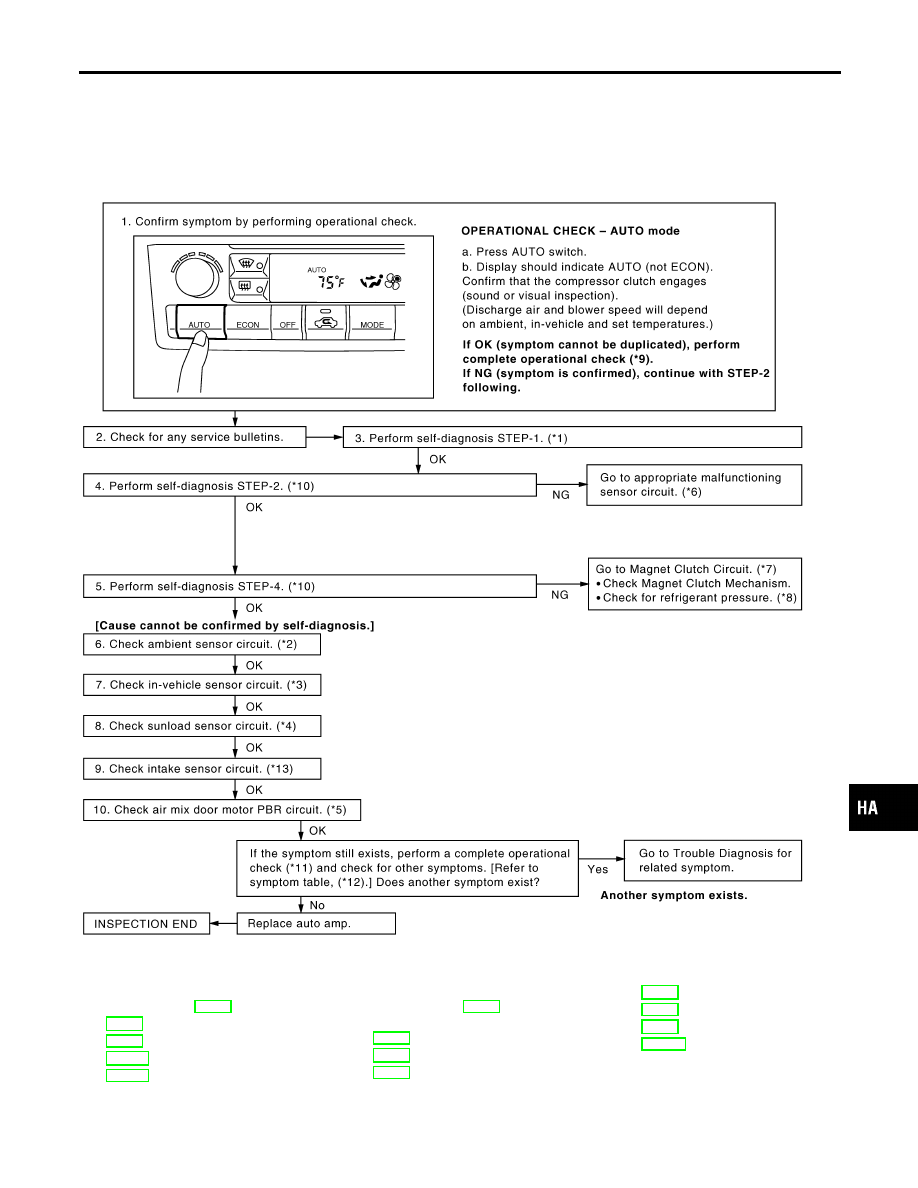

INSPECTION FLOW

RHA080IA

*1: FUNCTION CONFIRMATION

PROCEDURE (HA-37)

*2: HA-93
*3: HA-97
*4: HA-100
*5: HA-106

*6: FUNCTION CONFIRMATION

PROCEDURE (HA-37), see No.
13.

*7: HA-76
*8: HA-84
*9: HA-47

*10: HA-37
*11: HA-47
*12: HA-46
*13: HA-104

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch

HA-75

RHA094GB

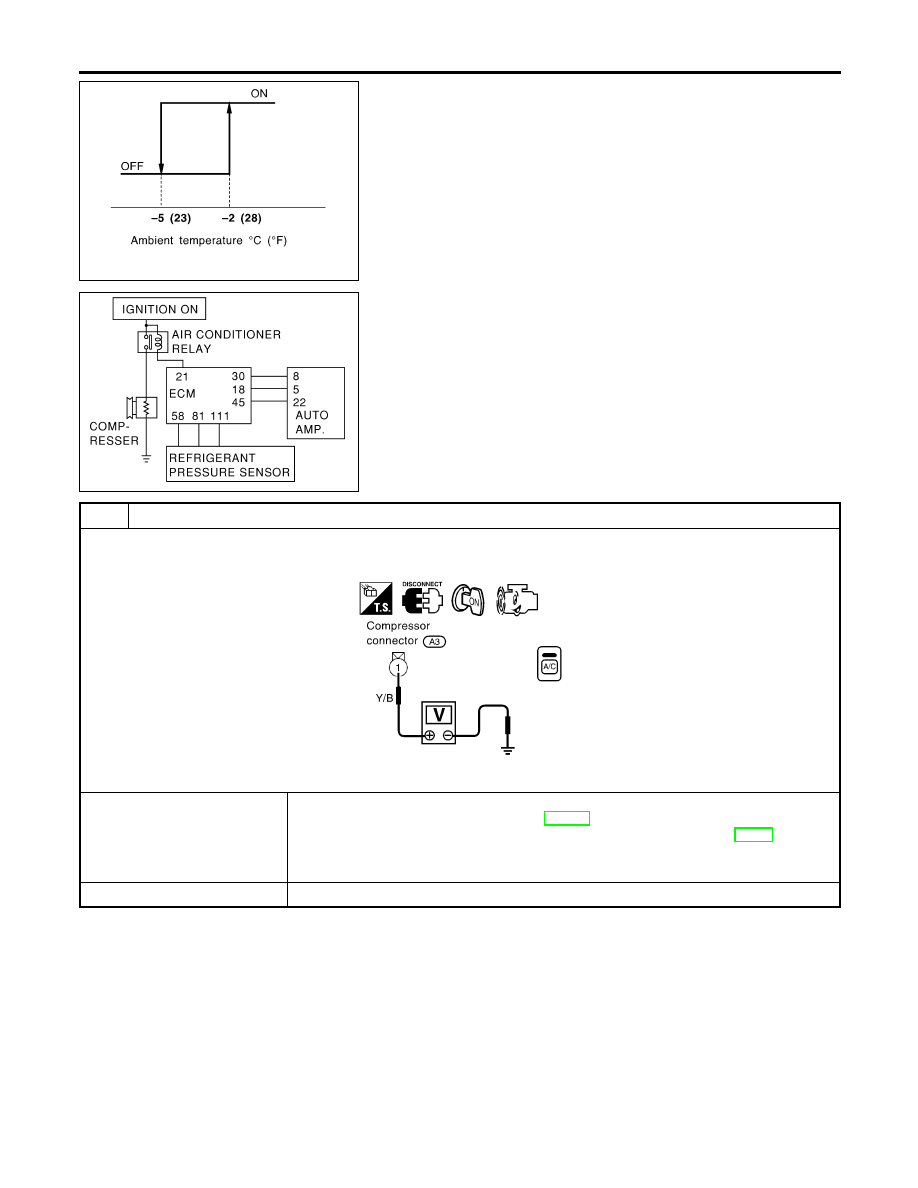

SYSTEM DESCRIPTION

=NHHA0202

Auto amplifier controls compressor operation by ambient tempera-
ture and signal from ECM.

Low Temperature Protection Control

NHHA0202S01

Auto amplifier will turn the compressor “ON” or “OFF” as deter-
mined by a signal detected by ambient sensor.
When ambient temperatures are greater than −2°C (28°F), the
compressor turns “ON”. The compressor turns “OFF” when ambi-
ent temperatures are less than −5°C (23°F).

SHA621F

DIAGNOSTIC PROCEDURE

NHHA0203

SYMPTOM: Magnet clutch does not engage when AUTO
switch is ON.

1

CHECK POWER SUPPLY FOR COMPRESSOR

Disconnect compressor harness connector. Do approx. 12 volts exist between compressor harness connector A3 terminal
No. 1 and ground?

RHA096GE

Yes or No

Yes

©

Check magnet clutch coil.
1. If NG, replace magnet clutch. Refer to HA-112.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP-4.
Confirm that magnet clutch operation is normal.

No

©

Disconnect A/C relay. And GO TO 2.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-76
