Insufficient Cooling

TROUBLE DIAGNOSIS PROCEDURE FOR INSUFFICIENT COOLING

=NHHA0205

SYMPTOM:

I

Insufficient cooling

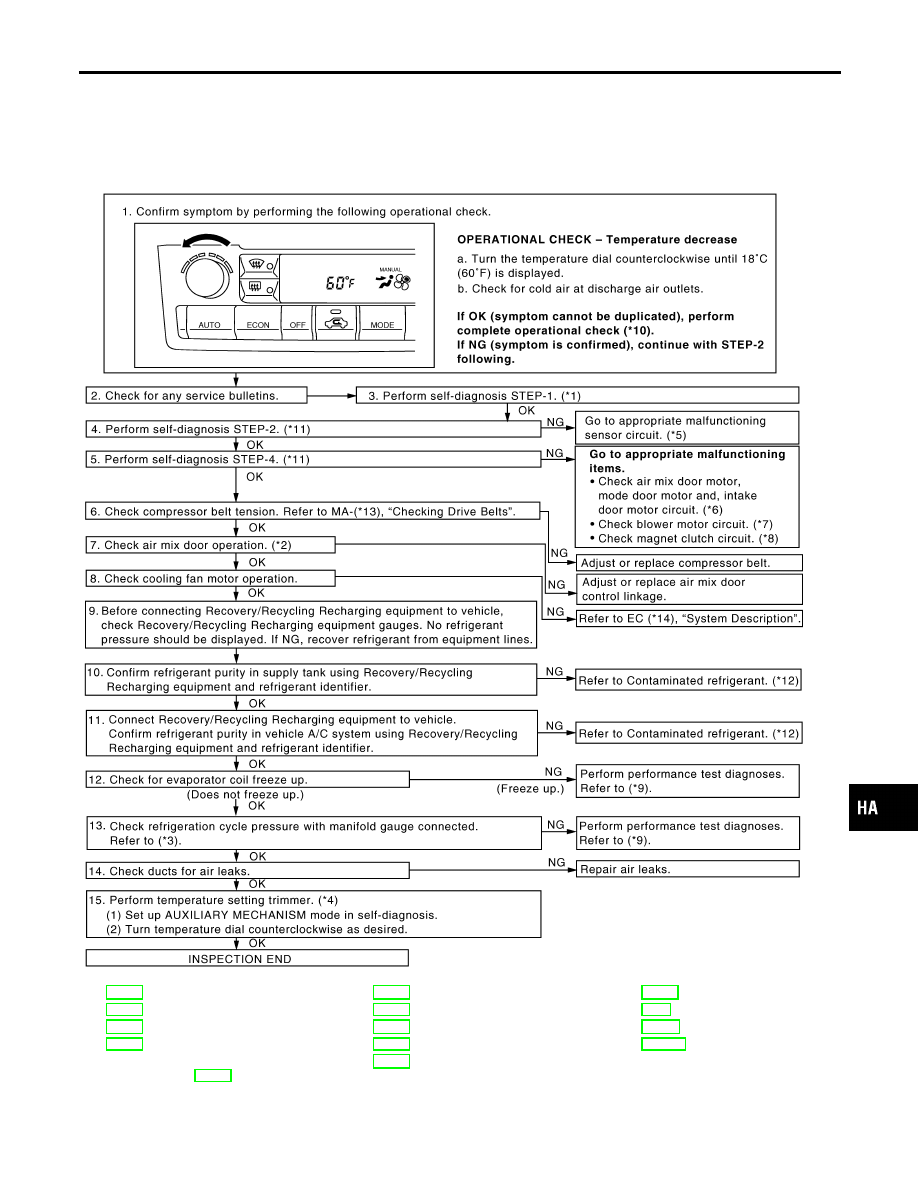

INSPECTION FLOW

SHA927F

*1: HA-36
*2: HA-62
*3: HA-84
*4: HA-45
*5: FUNCTION CONFIRMATION

PROCEDURE (HA-37), see No.
13.

*6: HA-55
*7: HA-68
*8: HA-76
*9: HA-82
*10: HA-47

*11: HA-37
*12: HA-2
*13: MA-13
*14: EC-517

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Insufficient Cooling

HA-81

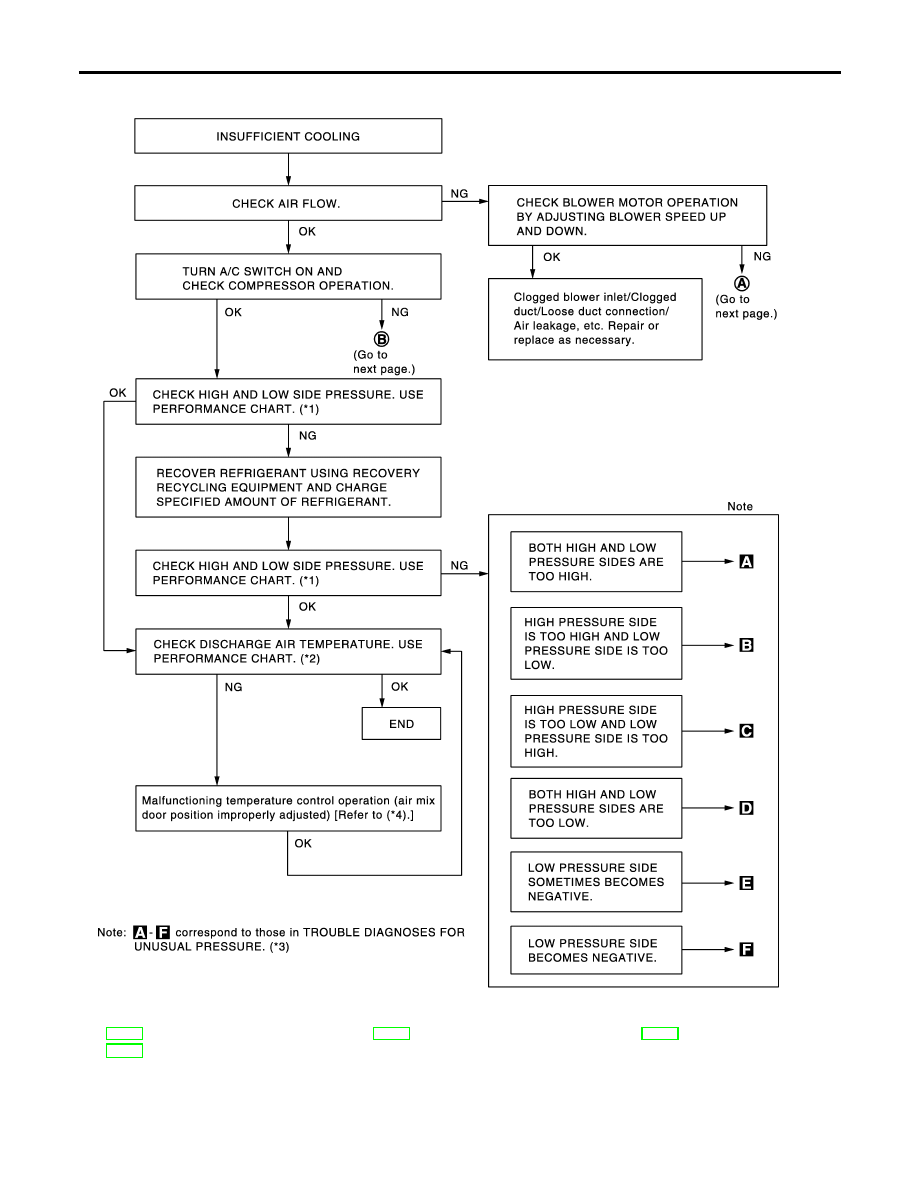

PERFORMANCE TEST DIAGNOSES

NHHA0206

SHA344FB

*1: HA-84
*2: HA-84

*3: HA-85

*4: HA-61

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-82

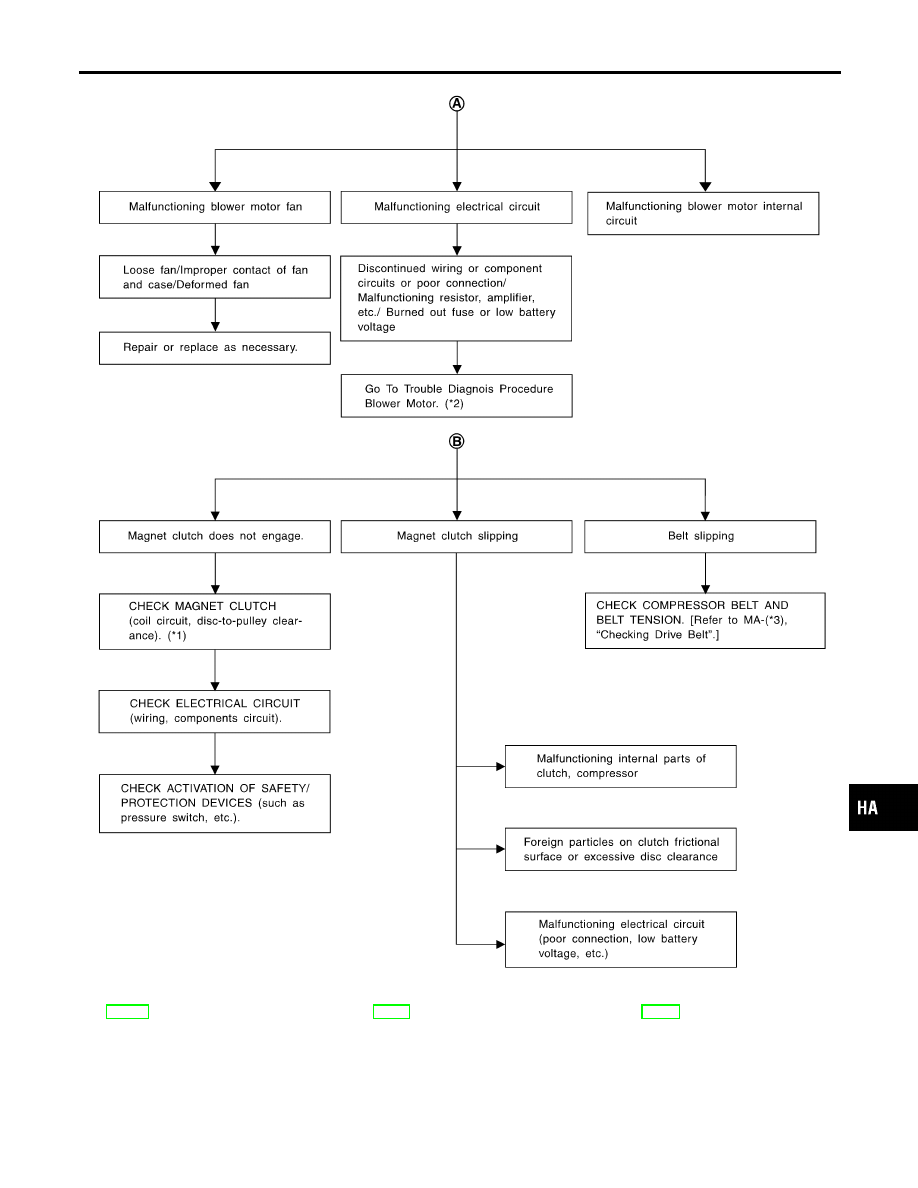

SHA329F

*1: HA-112

*2: HA-66

*3: MA-13

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-83

PERFORMANCE TEST

NHHA0207

Test Condition

NHHA0207S01

Testing must be performed as follows:

Vehicle location

Indoors or in the shade (in a well-ventilated place)

Doors

Closed

Door windows

Open

Hood

Open

TEMP.

Max. COLD

Mode switch

(Ventilation) set

REC switch

(Recirculation) set

(blower) speed

Max. speed set

Engine speed

Idle speed

Operate the air conditioning system for 10 minutes before taking measurements.

Test Reading

NHHA0207S02

Recirculating-to-discharge Air Temperature Table

NHHA0207S0201

Inside air (Recirculating air) at blower assembly inlet

Discharge air temperature at center ventilator

°C (°F)

Relative humidity

%

Air temperature

°C (°F)

50 - 60

15 (59)

3.5 - 5.4 (38 - 42)

20 (68)

6.6 - 8.9 (44 - 48)

25 (77)

9.5 - 12.6 (49 - 55)

30 (86)

13.4 - 16.5 (56 - 62)

35 (95)

17.6 - 21.3 (64 - 70)

60 - 70

15 (59)

5.4 - 7.1 (42 - 45)

20 (68)

8.9 - 11.0 (48 - 52)

25 (77)

12.6 - 15.4 (55 - 60)

30 (86)

16.5 - 20.0 (62 - 68)

35 (95)

21.3 - 24.8 (70 - 77)

Ambient Air Temperature-to-operating Pressure Table

NHHA0207S0202

Ambient air

High-pressure (Discharge side)

kPa (kg/cm

2

, psi)

Low-pressure (Suction side)

kPa (kg/cm

2

, psi)

Relative humidity

%

Air temperature

°C (°F)

50 - 70

15 (59)

539 - 657

(5.5 - 6.7, 78 - 95)

177 - 216

(1.8 - 2.2, 26 - 31)

20 (68)

677 - 824

(6.9 - 8.4, 98 - 119)

167 - 206

(1.7 - 2.1, 24 - 30)

25 (77)

843 - 1,030

(8.6 - 10.5, 122 - 149)

177 - 226

(1.8 - 2.3, 26 - 33)

30 (86)

1,030 - 1,275

(10.5 - 13.0, 149 - 185)

216 - 255

(2.2 - 2.6, 31 - 37)

35 (95)

1,245 - 1,520

(12.7 - 15.5, 181 - 220)

265 - 324

(2.7 - 3.3, 38 - 47)
